تركيبات اختبار تكنولوجيا المعلومات والاتصالات

في مجال تصنيع الإلكترونيات الحديثة، تحدد جودة تجميعات لوحات الدوائر المطبوعة (PCBA) بشكل مباشر أداء وموثوقية المنتج النهائي. تركيبات اختبار تكنولوجيا المعلومات والاتصالات (ICT)باعتبارها وسيلة التنفيذ الحاسمة لـ الاختبار داخل الدائرة (ICT)، ليست مجرد أدوات فحص مؤتمتة بل هي المعدات التكنولوجية الأساسية التي تتيح التحقق من التجميع عالي الدقة والكفاءة. فهي تتحقق بشكل منهجي من الموضع الصحيح للمكونات وقطبيتها وسلامتها وجودة وصلة اللحام من خلال اختبار كهربائي دقيق، وبالتالي تحقيق الوقاية من العيوب ومراقبة الجودة في التصنيع الشامل.

توب فاستوهو مصنّع محترف في مجال تصنيع ثنائي الفينيل متعدد الكلور، تحليلًا متعمقًا لمبادئ العمل والمزايا التقنية واستراتيجيات التنفيذ لتجهيزات اختبار تكنولوجيا المعلومات والاتصالات. يقدم هذا المورد قيمة عميقة وعملية لمهندسي التصنيع الإلكتروني، وأخصائيي مراقبة الجودة، ومديري الإنتاج.

تركيبات اختبار تكنولوجيا المعلومات والاتصالات: التعريف والبنية والأهمية التقنية

1.1 ما هي تركيبات اختبار تكنولوجيا المعلومات والاتصالات؟

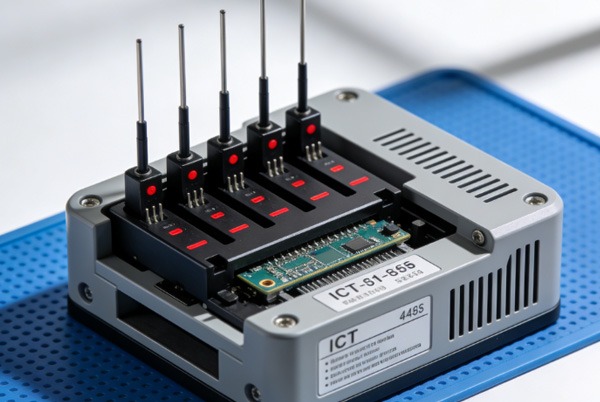

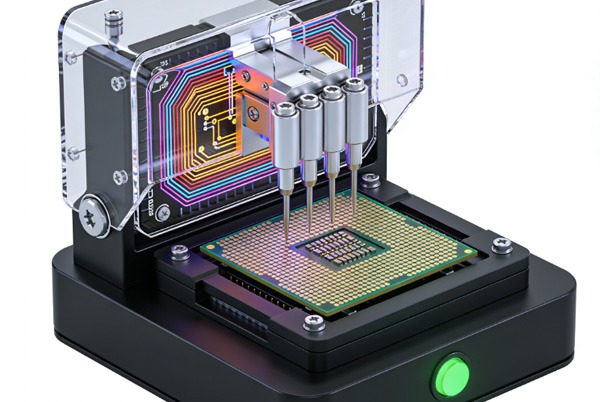

إن تركيبات اختبار تكنولوجيا المعلومات والاتصالات، التي غالباً ما تسمى "تركيبات سرير الأظافر"، هي جهاز واجهة ميكاترونيك عالي الدقة يستخدم للتثبيت المادي الآمن وتوصيل ثنائي الفينيل متعدد الكلور كهربائياً بنظام معدات الاختبار الآلي (ATE) أثناء الاختبار. ويشمل هيكلها الأساسي ما يلي:

• صفيف المجس الزنبركي: تخطيط مخصص يعتمد على نقاط اختبار محددة مسبقًا على ثنائي الفينيل متعدد الكلور، مما يتيح الاتصال المتزامن متعدد النقاط.
• آلية محاذاة اللوحة الأساسية للتركيبة والمحاذاة: يضمن المحاذاة الدقيقة بين ثنائي الفينيل متعدد الكلور والمسابير.
• نظام التشغيل: مثل آليات القفل الهوائي أو التفريغ الهوائي أو الميكانيكي، مما يوفر قوة تشبيك موثوقة.

1.2 الأهمية التقنية: الاعتراض المبكر للعيوب والأثر الاقتصادي

وتكمن القيمة الأساسية لاختبار تكنولوجيا المعلومات والاتصالات في القدرة على اعتراض العيوب في مرحلة مبكرة. تشير الأبحاث إلى أن إجراء اختبار تكنولوجيا المعلومات والاتصالات مباشرة بعد تجميع SMT يمكن أن يحدد ما يصل إلى 98% من عيوب التصنيع، مما يقلل من تكاليف إعادة العمل في مرحلة لاحقة بنسبة 30-50%. بالنسبة للقطاعات ذات الموثوقية العالية مثل إلكترونيات السيارات والأجهزة الطبية والفضاء، تعتبر تكنولوجيا المعلومات والاتصالات عنصراً حاسماً في استراتيجية التصنيع "الخالية من العيوب".

رؤى الصناعة: مع زيادة كثافة تجميع ثنائي الفينيل متعدد الكلور وتصغير حجم المكونات (على سبيل المثال، حزم 01005)، فإن الفحص البصري اليدوي والهيئة العربية للتصنيع لهما قيود في التحقق من الأداء الكهربائي. توفر تكنولوجيا المعلومات والاتصالات، من خلال القياس المباشر للإشارات الكهربائية، عمق تحقق لا يمكن الاستغناء عنه.

كيف يحقق اختبار تكنولوجيا المعلومات والاتصالات أربع وظائف تحقق أساسية

2.1 التحقق من الموضع الصحيح للمكونات

تحدّد تكنولوجيا المعلومات والاتصالات ما إذا كان المكوّن في الموقع الصحيح وضمن المواصفات من خلال قياس بارامتراته الكهربائية (المقاومة، السعة، الحث، الحث، إلخ). على سبيل المثال:

• التحقق من المقاوم: يطبق نظام الاختبار تيارًا معروفًا عبر المكون، ويقيس انخفاض الجهد، ويحسب المقاومة الفعلية.
• التحقق من السعة: يقيس خاصية المعاوقة السعوية باستخدام إشارة تيار متردد.

عندما تقع القياسات خارج نطاقات التفاوت المسموح بها المحددة مسبقًا، يقوم النظام تلقائيًا بوضع علامة "وضع غير صحيح" أو "انحراف المعلمة"، وهو مفيد بشكل خاص لتحديد مشكلات وضع الدفعات في غير موضعها بسبب أخطاء في وحدة التغذية.

2.2 فحص القطبية: مفتاح التحقق من الأخطاء

يمكن أن يتسبب التوجيه غير الصحيح للمكونات الحساسة للقطبية (مثل الثنائيات والمكثفات الإلكتروليتية والدوائر المتكاملة) في حدوث قصور في الدائرة أو تلف المكونات أو حتى خطر نشوب حريق. تقوم تكنولوجيا المعلومات والاتصالات بإجراء اختبار كهربائي اتجاهي للحكم:

• اختبار الصمام الثنائي: التحقق من انخفاض الجهد الأمامي (~ 0.6-0.7 فولت) في ظل التحيز الأمامي والمقاومة العالية في ظل التحيز العكسي.
• اختبار المكثف المستقطب: يحكم على اتجاه التركيب من خلال الجمع بين قياس السعة مع كشف تيار التسرب.

2.3 كشف المكوّن المفقود: اختبار الاستمرارية وتقنيات الكشف الموازي

تستخدم تكنولوجيا المعلومات والاتصالات اختبارات الفتح/القصر لتحديد وجود المكونات بسرعة. بالنسبة للمكونات السلبية، يتم الكشف عن الأجزاء المفقودة عن طريق قياس المعاوقة العالية بشكل غير طبيعي (المفتوحة) بين العقد. بالنسبة للمناطق ذات المكونات المتعددة مثل الدوائر المتكاملة, مسح الحدود تتيح التقنية الكشف المتوازي على نطاق واسع، مما يحسن كفاءة الاختبار بشكل كبير.

2.4 تقييم جودة وصلة اللحام: من التوصيل الكهربائي إلى التنبؤ بالموثوقية

تعد عيوب وصلات اللحام (وصلات اللحام الباردة، واللحام غير الكافي، والتوصيلات، وما إلى ذلك) سببًا رئيسيًا للأعطال المتقطعة. تقوم تكنولوجيا المعلومات والاتصالات بتقييم الاستمرارية الكهربائية لمفاصل اللحام من خلال قياس المقاومة المنخفضة (غالبًا باستخدام طريقة كشف كلفن ذات 4 أسلاك):

• وصلة لحام جيدة: عادةً ما تظهر مقاومة أقل من 0.1Ω.
• وصلة لحام مشبوهة المقاومة بين 0.1-1Ω، مما قد يشير إلى وجود شقوق دقيقة أو لحام غير كافٍ.
• وصلة لحام معيبة: مقاومة عالية بشكل مفرط أو دائرة مفتوحة بالكامل.

من المهم ملاحظة أنه على الرغم من أن تكنولوجيا المعلومات والاتصالات تحدد بشكل فعال عيوب التوصيلات الكهربائية، إلا أنها لا تستطيع تقييم القوة الميكانيكية أو العيوب البصرية لوصلات اللحام. لذلك، غالبًا ما يتم دمجها مع الفحص البصري الآلي (الهيئة العربية للتصنيع) or الفحص الآلي بالأشعة السينية (AXI) لتكوين استراتيجية اختبار تكميلية.

أنواع تركيبات اختبار تكنولوجيا المعلومات والاتصالات ودليل الاختيار

توصيات الاختيار:

• بالنسبة للإنتاج الضخم مثل إلكترونيات السيارات، فإن تركيبات تفريغ الهواء مع مجسات عالية الكثافة يوصى به لضمان ثبات الاختبار.
• بالنسبة للوحات التحكم الصناعية متعددة الأصناف ومنخفضة الحجم، فإن التركيبات الهوائية المعيارية يمكن أن توازن بين الاستثمار والمرونة.

أفضل الممارسات لتنفيذ اختبار تكنولوجيا المعلومات والاتصالات والتصميم من أجل الاختبار (DFT)

4.1 مبادئ التصميم من أجل قابلية الاختبار (DFT)

• توفير نقاط الاختبار: تصميم وسادات اختبار بقطر ≥0.9 مم على جميع عقد الشبكة الحرجة.
• تجنب العوائق: حافظ على خلوص 5 مم حول نقاط الاختبار من المكونات الطويلة.
• اعزل الطاقة والأرضية: تمكين الاختبار المعزول لشبكات الطاقة عبر دبابيس الاختبار لتحسين دقة عزل الأعطال.
• دمج مسح الحدود: دمج واجهات JTAG للدوائر المتكاملة المعقدة (مثل FPGAs والمعالجات) لتعزيز إمكانية التحكم والمراقبة.

تكامل العمليات وتحليل البيانات

• إنشاء برنامج الاختبار: إنشاء متجهات الاختبار تلقائيًا من بيانات CAD لتقليل وقت البرمجة.
• إمكانية تتبع البيانات: ربط نتائج اختبار تكنولوجيا المعلومات والاتصالات مع دفعات الإنتاج ودُفعات المكونات لتتبع الجودة.
• تحليل الاتجاهات: استخدام التحكم الإحصائي في العمليات (SPC) لتحديد انحرافات العملية (على سبيل المثال، مشكلات طباعة عجينة اللحام، والاختلالات في ملف إعادة التدفق).

التحديات التقنية والتطور المستقبلي

5.1 التحديات الحالية

• حدود التصغير: زيادة صعوبة التلامس المادي للمجس المادي مع تقلص أحجام العبوات إلى أقل من 0201.
• قيود اختبار التردد العالي: يتطلب الاختبار الكهربائي لدوائر الترددات اللاسلكية (> 1 جيجا هرتز) تصميمات متخصصة لمطابقة المعاوقة.
• اختبار اللوحة المرنة: متطلبات أعلى للمحاذاة وثبات التلامس للدوائر المطبوعة المرنة (FPC).

5.2 الاتجاهات التكنولوجية

• تقنيات اختبار عدم التلامس: الجمع بين تقنيات مثل اختبار المجس الطائر وتكنولوجيا المعلومات والاتصالات للتكيف مع الإنتاج عالي الخلط.
• التركيبات الذكية: دمج حساسات للمراقبة الآنية لضغط المسبار ومقاومة التلامس، مما يتيح الصيانة التنبؤية.
• اختبار دمج البيانات: استخدام الذكاء الاصطناعي لدمج بيانات تكنولوجيا المعلومات والاتصالات مع الهيئة العربية للتصنيع، والهيئة العربية للتصنيع، ونتائج الاختبارات الوظيفية للحصول على ملف تعريف شامل للجودة.

الخاتمة

إن تركيبات اختبار تكنولوجيا المعلومات والاتصالات ليست مجرد أدوات فحص، بل هي ناقلات لنهج هندسة النظم الذي يشمل التصميم والتصنيع وإدارة الجودة. ومن خلال التحقق الكهربائي الدقيق، تضمن هذه التجهيزات عدم وجود أخطاء في الموضع، وعدم وجود أقطاب معكوسة، وعدم وجود عيوب في اللحام، مما يعزز موثوقية PCBA بشكل أساسي. في خضم تقدم المصانع الذكية والصناعة 4.0، تتكامل تكنولوجيا المعلومات والاتصالات بعمق مع إنترنت الأشياء وتحليلات البيانات الضخمة، وتتطور من "اكتشاف العيوب" إلى "تحسين العمليات والتنبؤ بها".

بالنسبة للمؤسسات التي تسعى إلى تحقيق التميز في التصنيع، فإن الاستثمار في حلول اختبار تكنولوجيا المعلومات والاتصالات المتقدمة ليس مجرد إجراء لضمان الجودة فحسب، بل هو استراتيجية أساسية لتعزيز القدرة التنافسية في السوق وخفض التكاليف الإجمالية لدورة الحياة.
