دليل اختيار ركيزة PCB: كيف تتخذ القرار الأفضل بين FR-4 و PTFE والسيراميك؟

أحد أكبر التحديات في تصميم الأجهزة لعام 2025 هو تحقيق التوازن الأمثل بين الأداء والموثوقية والتكلفة. تحدد الركيزة، التي تعمل كهيكل عظمي ووسيط عازل للوحة الدوائر المطبوعة، بشكل مباشر سلامة الإشارة وكفاءة الطاقة والقدرة التنافسية للمنتج النهائي من خلال ثابت العزل الكهربائي (Dk) و عامل التبديد (Df). قد يؤدي الاختيار غير المناسب إلى مشاكل تتراوح بين تشويه الإشارة وفشل تحقيق أهداف الأداء إلى مشاكل خطيرة مثل ارتفاع درجة الحرارة وفشل الموثوقية، مما يؤدي إلى تكاليف إعادة العمل الباهظة وتضرر العلامة التجارية.

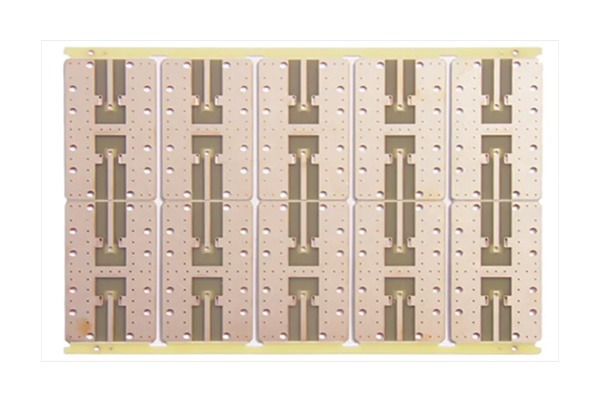

ركيزة PCB

تحليل شامل للركائز الثلاث الرئيسية

1. FR-4: "الشخص المتعدد المواهب" المتطور

FR-4 ليس مادة واحدة بل مجموعة من المواد. بحلول عام 2025، ستكون هذه المجموعة قد توسعت بشكل كبير.

  • ملف الأداء
    • معيار Dk/Df: Dk ~ 4.2-4.8، Df ~ 0.015-0.025
    • متغيرات الخسارة المتوسطة / الخسارة المنخفضة: من خلال راتنجات الإيبوكسي المعدلة، FR-4 منخفض الخسارة يمكن أن تحقق Df منخفضة تصل إلى ~0.008، تقترب بشكل كبير من بعض مواد PTFE الأقل تكلفة.
    • الموثوقية الحرارية: أصبحت درجة حرارة الانتقال الزجاجي العالية (درجة حرارة الانتقال الزجاجي > 170 درجة مئوية) والمتغيرات الخالية من الهالوجين هي المعيار القياسي لإلكترونيات السيارات والتحكم الصناعي.
  • سيناريوهات التطبيق الأساسية:
    • الإلكترونيات الاستهلاكية (اللوحات الأم للهواتف الذكية وأجهزة الكمبيوتر المحمولة)
    • التحكم الصناعي، وحدات الطاقة (باستخدام High Tg FR-4)
    • أنظمة المعلومات والترفيه في السيارات وبعض وحدات التحكم في الهيكل
    • الدوائر الرقمية الحساسة للتكلفة حيث تكون معدلات الإشارة عادةً أقل من 5 جيجابت في الثانية

2. PTFE: "المعيار الذهبي" للإشارات اللاسلكية عالية السرعة

يوفر البولي تترافلوروإيثيلين (PTFE) أفضل أداء عالي التردد بين الركائز العضوية، ولكن تكلفته العالية ومتطلبات المعالجة المتخصصة غالبًا ما تثني المصممين عن استخدامه.

  • ملف الأداء:
    • Df منخفض للغاية: يمكن أن يصل إلى 0.0005 - 0.002، وهو ما يعادل 1/10 إلى 1/50 من FR-4، مما يقلل بشكل كبير من الفقد العازل في الإشارات عالية السرعة.
    • Dk مستقر: عادة ما يكون بين 2.0-3.0، مع تباين طفيف في التردد، وهو أمر بالغ الأهمية للحفاظ على ثبات المقاومة.
    • تحديات المعالجة: PTFE مادة ناعمة ولها معامل تمدد حراري (CTE) مرتفع، مما يتطلب معدات وعمليات متخصصة من أجل الحفر والتصفيح ومعدنة الثقوب، مما يزيد من تكاليف المعالجة بنسبة تتراوح بين 30٪ و100٪ تقريبًا.
  • سيناريوهات التطبيق الأساسية:
    • رادار الموجات المليمترية (للسيارات ومحطات 5G الأساسية)
    • الهوائيات عالية التردد (مثل الاتصالات الساتلية والفضاء الجوي)
    • معدات شبكات فائقة السرعة (مثل الوحدات البصرية 400G/800G، وقنوات SerDes التي تزيد سرعتها عن 112 جيجابت في الثانية)

3. ركائز السيراميك: "الحل الأمثل" للطاقة العالية والبيئات القاسية

السيراميك (على سبيل المثال، Al₂O₃، AlN، BeO) يوفر توصيلًا حراريًا واستقرارًا بيئيًا لا مثيل له.

  • ملف الأداء:
    • موصلية حرارية استثنائية (TC): الألومينا (Al₂O₃O₃) ~ 20-30 واط/م ك.وات، نيتريد الألومنيوم (AlN) ~150-200 واط/م كلفن (أكبر بمئات المرات من FR-4).
    • معامل التمدد الحراري المتطابق (CTE): يتطابق بشكل وثيق مع CTE لرقائق السيليكون، مما يعزز بشكل كبير موثوقية وحدات الطاقة في ظل الدورات الحرارية.
    • الهشاشة المتأصلة والتكلفة العالية: الألواح هشة، وحجمها محدود، وتكاليف معالجتها مرتفعة للغاية.
  • سيناريوهات التطبيق الأساسية:
    • إضاءة LED عالية الطاقة وأشعة الليزر (LD)
    • وحدات الطاقة للسيارات الكهربائية (IGBT، SiC، GaN)
    • مكونات التردد اللاسلكي عالية الطاقة في مجال الفضاء الجوي والإلكترونيات العسكرية

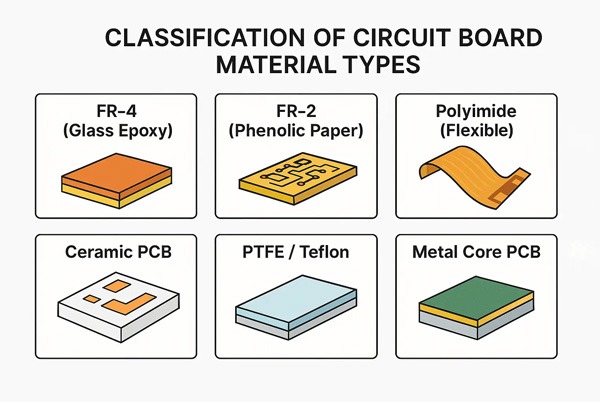

ركيزة PCB

إطار القرار لعام 2025

عند اتخاذ قرارك، أجب على هذه الأسئلة الثلاثة بالترتيب:

  1. ما مدى صعوبة متطلباتك فيما يتعلق بسلامة الإشارة (SI)؟
    • اسأل نفسك: ما هو معدل/تردد الإشارة لدي؟ ما هو معدل فقدان الإشارة المقبول (فقدان الإدخال)؟
    • مسار القرار:
      • أقل من 5 جيجابت في الثانية أو غير حساس للخسارة → تفضل FR-4.
      • 5 - 20 جيجابت في الثانية → التقييم الأول خسارة منخفضة / خسارة منخفضة جدًا FR-4. إذا سمحت الميزانية أو كانت هوامش الأداء ضيقة، فكر في مواد هجينة من PTFE منخفضة التكلفة.
      • > 20 جيجابت في الثانية أو نطاقات الموجات المليمتريةPTFE أو مواد أخرى عالية التردد من الدرجة الأولى (مثل الهيدروكربون) إلزامية.
  2. ما هو ضغط إدارة الحرارة لديك؟
    • اسأل نفسك: ما هو استهلاك الطاقة لرقائق/مكوناتي؟ ما مدى صرامة متطلبات درجة حرارة الوصلة؟ ما هي درجة حرارة البيئة المحيطة أثناء التشغيل؟
    • مسار القرار:
      • كثافة طاقة معتدلة، يمكن التحكم فيها باستخدام المشتتات الحرارية → FR-4.
      • كثافة الطاقة العالية أو الرقائق الحساسة للحرارة (مثل GaN) → تتطلب لوحات الدوائر المطبوعة ذات النواة المعدنية (مثل الألومنيوم) or ركائز خزفية (يفضل أن تكون من مادة AlN).
  3. ما هي ميزانيتك وتفاوتات التصنيع؟
    • اسأل نفسك: ما هو هدف تكلفة قائمة المواد الخاصة بي؟ هل لدى الشركة المصنعة القدرة على معالجة المواد المتخصصة؟
    • مسار القرار:
      • حساسة من حيث التكلفة، باستخدام خطوط SMT القياسية → FR-4.
      • ميزانية كافية، ويؤكد المصنع ذلك قدرة معالجة PTFE (على سبيل المثال، المعالجة بالبلازما) → PTFE.
      • التطبيق عالي الطاقة للغاية أو عالي التردد، مع إعطاء الأولوية للأداء والموثوقية القصوى على التكلفة → ركيزة خزفية.

التعامل مع الهياكل الهجينة والسيناريوهات غير النمطية

في التصاميم المتطورة لعام 2025، غالبًا ما لا تستطيع مادة واحدة تلبية جميع المتطلبات، مما يجعل الهياكل الهجينة الحل الأمثل.

  • السيناريو 1: الحاجة إلى التعامل مع كل من الإشارات عالية السرعة والطاقة العالية
    • الحل: توظيف هياكل هجينة من FR-4/PTFE-سيراميك. على سبيل المثال، يتيح تضمين رقاقة خزفية داخل لوحة PTFE تركيب أجهزة الطاقة مباشرة على السيراميك لتبديد الحرارة، بينما تنتقل الإشارات عالية السرعة دون فقدان عبر PTFE.
  • السيناريو 2: المفاضلة النهائية بين التكلفة والأداء
    • الحل: الاستخدام رقائق هجينة من PTFE و FR-4. الطبقات الحرجة التي تتطلب سلامة إشارة قصوى (مثل الطبقات الخارجية) تستخدم PTFE، بينما طبقات الطاقة والإشارات منخفضة السرعة تستخدم FR-4، مما يحقق توازنًا مثاليًا بين الأداء والتكلفة.

نصائح قابلة للتنفيذ: قبل الانتهاء من تحضير الركيزة، من الضروري إجراء مراجعة تصميم مشتركة (JDM) مع مصنع ذي خبرة في المواد المتخصصة، مثل TopFastPCB. يمكنهم تقديم مشورة متخصصة بشأن توافر المواد، وعائد المعالجة، وحلول هياكل هجينة أكثر اقتصادية، وهي خطوة أساسية لضمان النجاح في إطلاق مشروع 2025 الخاص بك.

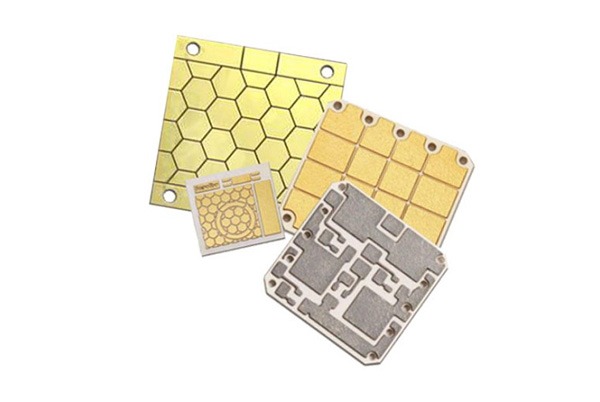

ركيزة PCB

الخاتمة

في عام 2025، لن يكون هناك ركيزة واحدة "أفضل"، بل سيكون هناك فقط الخيار "الأكثر ملاءمة". تتوسع حدود FR-4، وتتحسن تكلفة PTFE تدريجياً، وتتسع تطبيقات السيراميك. نأمل أن يساعدك هذا الدليل في التغلب على التعقيدات وإيجاد التوازن الأمثل بين الأداء والتكلفة لمنتجك التالي.

الأسئلة المتكررة حول ركيزة PCB

س: لقد سمعت عن "FR-4 منخفض الخسارة". هل أدائه كافٍ ليحل محل PTFE؟ هل هو الحل الأكثر فعالية من حيث التكلفة؟

A: هذه مسألة حدودية حاسمة. إن FR-4 منخفض الخسارة يمثل بالفعل تقدمًا كبيرًا ضمن عائلة FR-4، حيث يعمل على سد الفجوة في الأداء بين FR-4 القياسي و PTFE بشكل فعال.
هل يمكن أن يحل محل PTFE؟ الجواب هو "يعتمد ذلك على التطبيق." بالنسبة لمعدلات الإشارة في نطاق 5-20 جيجابت في الثانية مع متطلبات خسارة معتدلة، ولكن ليست شديدة (على سبيل المثال، القنوات متوسطة السرعة في المحولات المتطورة)، فإن FR-4 منخفضة الخسارة هي خيار فعال للغاية من حيث التكلفة. ومع ذلك، بالنسبة لـ ترددات الموجات المليمترية or قنوات SerDes فائقة السرعة تصل إلى 112 جيجابت في الثانية وما فوق، يعتبر Df/Dk المنخفض للغاية والمستقر لـ PTFE أساسيًا لسلامة الإشارة ولا يزال غير مسبوق بواسطة FR-4 منخفض الخسارة.
نصيحة بشأن القرار: لا تركز فقط على قيمة Df. من الضروري إجراء محاكاة القنوات لتقييم مدى ملاءمتها لميزانية الارتباط وأهداف الخسارة الخاصة بك. في عام 2025، أصبح استخدام FR-4 منخفض الخسارة للطبقات الأقل حساسية للإشارات في تصميم هجين مع PTFE استراتيجية شائعة لتقليل التكلفة.

س: يتطلب مشروعي متطلبات حرارية عالية، لكن الركائز الخزفية باهظة الثمن. هل هناك أي حلول وسطية؟

A: بالتأكيد. ما بين "FR-4 القياسي" و"السيراميك الممتاز"، هناك مجموعة من الحلول المعتمدة على نطاق واسع:
الحل الأساسي: لوحات الدوائر المطبوعة ذات النواة المعدنية (مثل الألومنيوم IMS). تحقق هذه المواد توصيلًا حراريًا فعالًا عن طريق تصفيح قلب معدني (عادةً من الألومنيوم) أسفل طبقة الدائرة FR-4. وتكلفتها أقل بكثير من السيراميك، مما يجعلها الخيار السائد للإضاءة LED عالية الطاقة ووحدات الطاقة للسيارات.
حل متقدم: عوازل كهربائية عالية التوصيل الحراري. توفر بعض الركائز المتخصصة (مثل بعض أنواع الإيبوكسي أو البوليميد المملوءة بالسيراميك) موصلية حرارية تبلغ 1-3 وات/متر كلفن. ورغم أنها ليست عالية مثل السيراميك، إلا أنها تمثل تحسناً ملحوظاً مقارنةً بمعيار FR-4 (~0.3 وات/متر كلفن)، مع الحفاظ على مزايا قابلية المعالجة والتكلفة للمواد العضوية.
الحل الأمثل: حشوات سيراميك موضعية. يتم تثبيت بلاطة خزفية صغيرة أسفل المكون الأكثر توليدًا للحرارة (مثل ترانزستور GaN) في لوحة FR-4 أو PTFE. وهذا يوفر أداءً حراريًا "حسب الطلب"، مما يساعد على التحكم الفعال في التكلفة الإجمالية.

س: لقد قررت استخدام PTFE. لماذا يواصل مصنع PCB طلب تفاصيل التصميم والتأكيد على تحديات العملية؟

A: يعد حذر المصنع علامة على الاحترافية، وينبع من الخصائص الفيزيائية والكيميائية المختلفة تمامًا لـ PTFE مقارنة بـ FR-4. التحديات الأساسية هي:
قوة الترابط بالرقائق: PTFE غير لاصق بطبيعته ويتطلب معالجة خاصة معالجة البلازما لتخشين سطحه من أجل التصاق قوي برقائق النحاس والطبقات الأخرى.
جودة الحفر: PTFE مادة لينة ومرنة نسبياً، مما يجعلها عرضة للتلف. مسحة حفر والتشوهات أثناء الحفر، مما يؤثر على جودة جدار الثقب ويشكل تحديات للطلاء اللاحق.
ثبات الأبعاد: يتميز PTFE بمعامل تمدد حراري (CTE) مرتفع. ويختلف معدل انكماشه عن FR-4 خلال دورات التصفيح المتعددة، مما يتطلب دقة تسجيل عالية للغاية من أجل لوحات متعددة الطبقات ذات عدد طبقات مرتفع.
لذلك، فإن التواصل مع مصنع ذي خبرة في معالجة PTFE (مثل TopFastPCB) قبل بدء الإنتاج لتكييف عملياته مع تصميمك أمر بالغ الأهمية لنجاح المشروع.

س: هل الثابت الكهربائي (Dk) قيمة ثابتة؟ هل يتغير عند ترددات مختلفة؟

A: لا، Dk هو ليست قيمة ثابتة. تختلف الثابتة العازلة لجميع المواد تقريبًا باختلاف التردد، وهي خاصية تُعرف باسم "تشتت Dk".
FR-4: تنخفض قيمة Dk بشكل ملحوظ مع زيادة التردد؛ على سبيل المثال، قد تنخفض من 4.5 عند 1 جيجاهرتز إلى 4.2 عند 10 جيجاهرتز. يؤدي هذا عدم الاستقرار إلى عدم اليقين في التحكم في المعاوقة عند الترددات العالية.
PTFE/سيراميك: تتغير قيم Dk الخاصة بها قليلاً مع التردد، مما يظهر استقراراً عالياً. وهذا هو بالضبط السبب في أنها لا غنى عنها في التطبيقات التي تتطلب ترددات عالية/سرعات عالية.
تأثير التصميم لعام 2025: استخدم دائمًا قيمة Dk التي توفرها الشركة المصنّعة، المقاسة ضمن نطاق التردد المستهدف، للمحاكاة - وليس فقط القيمة الاسمية أو القيمة منخفضة التردد.

س: مع التركيز على المستقبل، هل يجب أن أختار ركيزة أكثر تقدمًا مباشرةً من أجل "الاستعداد للمستقبل"؟

A: هذه معضلة كلاسيكية تتعلق بالإفراط في الهندسة. نصيحتنا هي: تجنب الإفراط في الهندسة؛ التزم بمبدأ "التصميم حسب الحاجة".
فخ التكلفة: استخدام ركيزة تتجاوز بكثير احتياجات الأداء الحالية يؤدي مباشرة إلى ارتفاع تكاليف قائمة المواد (BOM) وقد يؤدي إلى تعقيدات تصنيعية غير ضرورية، مما يضر بقدرة منتجك التنافسية من حيث السعر.
مخاطر تكرار التكنولوجيا: تتطور تكنولوجيا الإلكترونيات بسرعة كبيرة. قد يتم استبدال المواد عالية الجودة التي يتم اختيارها اليوم لضمان "مواكبة المستقبل" بتكنولوجيا أكثر فعالية من حيث التكلفة في العام المقبل.
الاستراتيجية الصحيحة: النهج الأكثر حكمة هو تضمين إمكانية الترقية في التصميم الأولي عند التصميم والتوجيه واختيار الموصلات وبنية النظام مستويات. على سبيل المثال، حتى عند استخدام FR-4 في البداية، يمكنك التخطيط للتحولات التكنولوجية المستقبلية من خلال تحسين التراص وتخصيص مساحة للحماية. استثمر ميزانيتك في المجالات التي تحقق أكبر قيمة مباشرة.
