PCB-fremstillingsprocessen forklaret trin for trin

Printkort (PCB'er) er grundlaget for moderne elektroniske produkter. Mens mange ingeniører fokuserer på PCB-design, er det kun få, der fuldt ud forstår hvordan et printkort faktisk fremstilles.

Det er nyttigt at forstå fremstillingsprocessen for printkort:

  • Forbedre designet med henblik på fremstillbarhed (DFM)
  • Reducer produktionsomkostningerne
  • Undgå kvalitetsproblemer
  • Kommunikér mere effektivt med PCB-producenter

Denne artikel giver en klar, trinvis forklaring af PCB-fremstillingsprocessen, baseret på virkelige produktionsmetoder, der anvendes af TOPFAST, en professionel PCB-producent, der understøtter prototyper og masseproduktion.

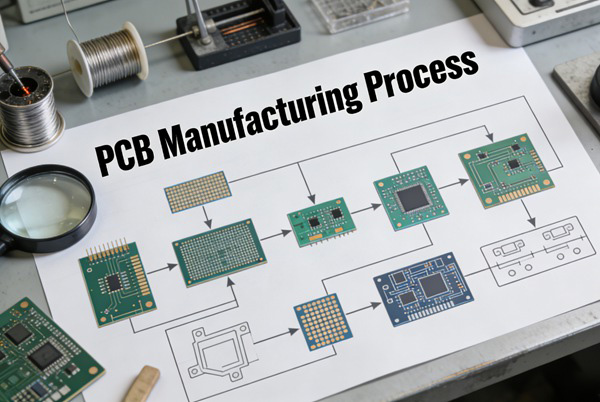

PCB-fremstillingsproces

Oversigt over PCB-fremstillingsprocessen

Selvom PCB'ers kompleksitet kan variere, følger de fleste stive PCB'er den samme grundlæggende fremstillingsproces:

  1. Fremstilling af det indre lag
  2. Lagjustering og laminering
  3. Boring
  4. Kobberbelægning
  5. Billeddannelse og ætsning af det ydre lag
  6. Påføring af loddemaske
  7. Overfladefinish
  8. Silketryk
  9. Elektrisk test og afsluttende inspektion

Hvert trin har direkte indflydelse på kvalitet, udbytte og omkostning.

Trin 1 - Fremstilling af det indre lag

Indre lag-billeddannelse

Fremstillingen begynder med kobberbelagte laminatplader. Det ønskede kredsløbsmønster overføres til kobberoverfladen ved hjælp af en fotoresist og UV-eksponering.

Nøglefaktorer:

  • Sporbredde og afstandsnøjagtighed
  • Præcision ved fotojustering
  • Renrumsmiljø

Ætsning af det indre lag

Uønsket kobber ætses kemisk væk, så de ønskede kredsløbsspor tilbage.

Fra et produktionsmæssigt perspektiv:

  • Finere spor øger ætsningsvanskelighederne
  • Over- eller underætsning påvirker udbyttet

Hos TOPFAST er parametrene for ætsning af det indre lag optimeret for at skabe balance. præcision og produktionsstabilitet.

Trin 2 - Justering af lag og laminering

For flerlagsprintkort er de indre lag stablet med prepreg og ydre kobberfolier.

Lamineringsproces

  • Varme og tryk binder alle lag sammen
  • Præcis justering sikrer nøjagtige via-forbindelser

Indvirkning på omkostninger og kvalitet:

  • Flere lag øger lamineringscyklusserne
  • Sekventiel laminering øger kompleksiteten og omkostningerne

Trin 3 - Boring

Boring skaber huller til gennemføringer og komponentledninger.

Mekanisk boring

Anvendes til:

  • Gennemgående huller
  • Større hulstørrelser

Boreomkostningerne stiger med:

  • Mindre huldiametre
  • Højere billedformat
  • Højt antal boringer

Laserboring (avancerede printkort)

Laserboring anvendes til:

  • Mikrovier i HDI-printkort

Denne proces kræver specialudstyr og øger produktionsomkostningerne.

Trin 4 - Kobberbelægning

Efter boring skal hullerne være elektrisk ledende.

Elektroløs kobberaflejring

Et tyndt kobberlag påføres inde i borede huller for at muliggøre en elektrisk forbindelse mellem lagene.

Galvanisering

Der påføres yderligere kobber til:

  • Styrk vias
  • Opnå den krævede kobbertykkelse

Platingens ensartethed har direkte indflydelse på pålideligheden, især ved anvendelser med høj strøm eller høj pålidelighed.

PCB-fremstillingsproces

Trin 5 - Billeddannelse og ætsning af det ydre lag

Det ydre lag af kredsløbsmønsteret dannes ved hjælp af en proces, der ligner den, der anvendes til de indre lag.

Vigtige udfordringer:

  • Opretholdelse af sporingsnøjagtighed efter plettering
  • Kontrol af kobbertykkelse
  • Forebyggelse af kortslutninger eller åbne kredsløb

Behandlingen af det ydre lag har stor indflydelse på endeligt udbytte.

Trin 6 - Påføring af loddemaske

Formålet med loddemaske

Loddemaske:

  • Beskytter kobberbaner
  • Forhindrer loddebroer
  • Forbedrer elektrisk isolering

Almindelige farver er grøn, sort, blå og rød. Grøn er stadig den mest omkostningseffektive og mest anvendte mulighed.

Kvalitetsfaktorer for loddemaske

  • Registreringsnøjagtighed
  • Masketykkelse
  • Åbningsdefinition

Dårlig loddemaske kvalitet kan forårsage samlingsfejl senere.

Trin 7 - Overfladebehandling

Overfladebehandlingen beskytter de udsatte kobberpuder og sikrer loddebarheden.

Almindelige overfladebehandlingsmuligheder

  • HASL: Omkostningseffektiv, udbredt
  • ENIG: Flad overflade, højere pålidelighed
  • OSP: Lav pris, begrænset holdbarhed

TOPFAST anbefaler overfladebehandlinger baseret på applikationskrav frem for standardpræferencer.

Trin 8 - Silketryk

Silketryk tilføjer:

  • Komponentreferencebetegnelser
  • Polaritetsmarkeringer
  • Logoer eller identifikatorer

Selvom den ikke har nogen elektrisk funktion, forbedrer en klar silketryk monteringens nøjagtighed og vedligeholdelsen.

Trin 9 - Elektrisk test og afsluttende inspektion

Elektrisk testning

Elektrisk test verificerer:

  • Kontinuitet
  • Isolation
  • Fravær af shorts og åben

Dette trin er afgørende for at sikre funktionel pålidelighed.

Endelig kvalitetskontrol

Den endelige inspektion kan omfatte:

  • Visuel inspektion
  • AOI (automatiseret optisk inspektion)
  • Kontrol af dimensioner

Hos TOPFAST er inspektionsstandarderne tilpasset IPC-krav og kundespecifikationer.

Hvordan fremstillingsprocessen af printkort påvirker omkostninger og kvalitet

Hvert fremstillingsskridt introducerer:

  • Procesvariabilitet
  • Overvejelser vedrørende udbytte
  • Omkostningsmæssige konsekvenser

Almindelige omkostningsfaktorer omfatter:

  • Højt antal lag
  • Små borestørrelser
  • Snævre tolerancer
  • Avancerede overfladebehandlinger

Ved at forstå hele processen kan designere Optimer PCB-design med henblik på både omkostninger og fremstillbarhed.

PCB-fremstillingsproces

Producentens perspektiv: Hvordan TOPFAST optimerer printkortproduktion

Som PCB-producent fokuserer TOPFAST på:

  • Standardisering af processer
  • Tidlig DFM-feedback
  • Afkastdrevet beslutningstagning
  • Stabil og skalerbar produktion

I stedet for at fremme unødvendige avancerede processer lægger TOPFAST vægt på produktionsvenlige designs, der leverer ensartet kvalitet.

Konklusion

PCB-fremstillingsprocessen er en omhyggeligt kontrolleret sekvens af trin, der hver især bidrager til det endelige korts ydeevne, pålidelighed og pris.

Ved at forstå, hvordan printkort fremstilles - fra fremstilling af det indre lag til endelig inspektion - kan ingeniører og indkøbere træffe bedre beslutninger om design og indkøb.

Med en produktionsorienteret tilgang TOPFAST hjælper kunder med at omdanne komplekse designs til pålidelige, omkostningseffektive printkort.

PCB trin-for-trin fremstillingsproces FAQ

Spørgsmål: Hvor lang tid tager fremstillingsprocessen af printkort?

A: Standard PCB-produktion tager typisk 5-10 arbejdsdage, afhængigt af kompleksitet og antal.

Spørgsmål: Hvad er det mest kritiske trin i fremstillingen af printkort?

A: Hvert trin er vigtigt, men boring og plettering er afgørende for den elektriske pålidelighed.

Spørgsmål: Er fremstillingsprocessen for printkort anderledes for flerlagsplader?

A: Ja. Flerlagsprintkort kræver yderligere laminering og justering.

Svar: Ja. Flerlagsprintkort kræver yderligere laminering og justering.

A: Ja. Design, der er tilpasset produktionskapaciteten, forbedrer udbyttet og reducerer omkostningerne.

Spørgsmål: Hvordan sikrer TOPFAST kvaliteten af PCB-produktionen?

A: TOPFAST anvender standardiserede processer, DFM-gennemgang og omfattende inspektion for at sikre ensartet kvalitet.
