Hvad er de forskellige typer af PCB-elektroplettering?

Hvad er de forskellige typer af PCB-elektroplettering?

PCB-belægningstyper og deres fordele og ulemper

1. Elektroløs nikkel nedsænket guld (ENIG)

Fordele:

  • Høj overfladeplanhed, ideel til SMT-lodning med fin pitch (f.eks. BGA), hvilket reducerer loddefejl.
  • Guldlaget giver fremragende kemisk stabilitet, forhindrer oxidering og sikrer langvarig kontaktpålidelighed (f.eks. USB/PCIe-grænseflader).
  • Nikkellaget fungerer som en diffusionsbarriere, der forbedrer loddefugenes holdbarhed.

Ulemper:

  • Kompleks proces med højere omkostninger.
  • Risiko for “black pad” defekt (nikkeloxidation) under høj temperatur/fugtighed, hvilket påvirker loddeevnen.

Anvendelser: Områder med høj pålidelighed som kommunikationsudstyr og server-bundkort, især til højfrekvente PCB'er med høj densitet.

2.Tin/bly-belægning (Sn/Pb)

Fordele:

  • Fremragende loddefugtighed og loddeevne ved lave temperaturer.
  • Billig og moden proces.

Ulemper:

  • Bly er giftigt, begrænset af RoHS og miljøbestemmelser.
  • Har tendens til at krybe under høje temperaturer, hvilket reducerer den mekaniske styrke.

Anvendelser: Er ved at blive udfaset; bruges kun i noget billig forbrugerelektronik (f.eks. billigt legetøj).

Vil du vælge den bedst egnede PCB-elektropletteringsproces til dit produkt? Kontakt vores tekniske eksperter nu for at få skræddersyede løsninger!

3.Organisk konserveringsmiddel til lodning (OSP)

Fordele:

  • Enkel proces og meget lave omkostninger.
  • Kompatibel med blyfri lodning, velegnet til design med høj densitet.

Ulemper:

  • Tynd belægning, tilbøjelig til at oxidere; kort holdbarhed (typisk 6 måneder).
  • Ikke modstandsdygtig over for flere reflow-cyklusser.

Anvendelser: Forbrugerelektronik (f.eks. smartphones, apparater) og produkter med hurtig omsætning.

4.Nedsænket sølv

Fordele:

  • Overlegen ledningsevne, ideel til højfrekvent signaloverførsel.
  • Lavere omkostninger end ENIG; god modstandsdygtighed over for høje temperaturer.

Ulemper:

  • Modtagelig for svovl-induceret anløbning (kræver forseglet opbevaring).
  • Smalt vindue i loddeprocessen.

Anvendelser: Effektmoduler, bilelektronik og højfrekvente kredsløb.

5.Hård guldbelægning

Fordele:

  • Høj slidstyrke, velegnet til hyppig tilslutning (f.eks. kantstik).
  • Lavt signaltab i højfrekvente applikationer.

Ulemper:

  • Et tykt guldlag fører til en meget høj pris.
  • Det kan påvirke loddenøjagtigheden for komponenter med fin pitch.

Anvendelser: Luft- og rumfart, militært udstyr og højfrekvente konnektorer.

6.Elektroløs nikkel Elektroløs palladium nedsænkningsguld (ENEPIG)

Fordele:

  • Kombinerer ENIG's pålidelighed med bedre loddeegenskaber.
  • Mere ensartet guldlag, reduceret “ sort pude” risiko.

Ulemper:

  • Streng proceskontrol (pH/temperatur-følsomhed) sænker udbyttet.
  • Højere omkostninger end ENIG.

Anvendelser: High-end servere, medicinsk udstyr og applikationer med meget høj pålidelighed.

7.Nivellering med varmluftslodning (HASL)

Fordele:

  • Moden proces og lave omkostninger.
  • Tyk loddebelægning giver god beskyttelse.

Ulemper:

  • Ujævn belægning (lodret HASL) kan påvirke lodningen.
  • Varm luft med høj temperatur kan beskadige tynde underlag.

Anvendelser: Industrielle kontrolkort og low-end forbrugerelektronik (horisontal HASL er mainstream).

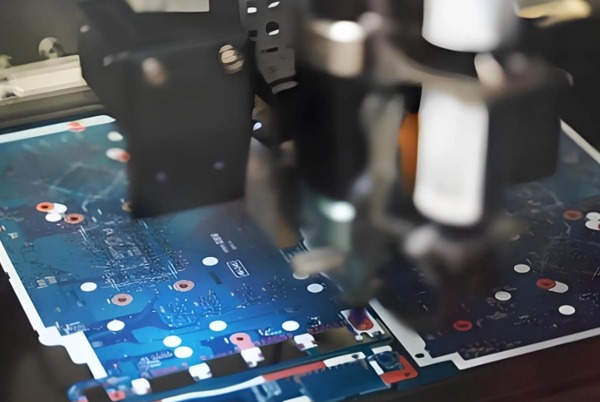

PCB-elektroplettering

Almindelige problemer og løsninger i galvaniseringsprocessen

1. Ikke-ensartet belægningstykkelse

Symptomer:

  • Ujævn pletteringstykkelse på PCB-overfladen med lokal overplettering, underplettering eller oversprungne områder.

Grundlæggende årsager:

  • Problemer med elektrolytter: Ubalance i koncentrationen eller ujævn ionfordeling.
  • Nuværende distribution: Dårlig PCB-positionering eller anodedesign, der fører til ujævn strømtæthed.
  • Utilstrækkelig omrøring: Dårligt elektrolytflow forårsager utilstrækkelig iondiffusion.

Løsninger:

  • ProcesoptimeringJuster PCB's ophængningsvinkel og optimer anodegeometri/layout.
  • Dynamisk kontrol: Indfør mekanisk/luftomrøring, og overvåg/opfyld elektrolytten regelmæssigt.
  • Kalibrering af parametre: Brug Hull-celletest til at verificere strømfordelingens ensartethed.

2.Dårlig vedhæftning af plader

Symptomer:

  • Plettering, der skaller eller flager på grund af svag binding til underlaget.

Grundlæggende årsager:

  • Fejl i forbehandlingen: Rester af olie, oxider eller utilstrækkelig mikroætsning på kobberoverfladen.
  • Problemer med pletteringsbad: Ubalance i tilsætningsstoffer eller organisk forurening.
  • Procesafvigelse: Temperatur/pH/tid uden for det angivne område.

Løsninger:

  • Forbedret forbehandling: Tilføj trin med kemisk rengøring og mikroætsning for at sikre overfladeaktivering.
  • Håndtering af bad: Regelmæssig analyse af sammensætningen, påfyldning af tilsætningsstoffer og filtrering af urenheder.
  • Standardisering af parametre: Definer procesvinduer og overvåg nøgleparametre (f.eks. temperatur ±2 °C, pH ±0,5).

3.Grov pletteringsoverflade

Symptomer:

  • Kornet eller grynet belægning med dårlig overfladefinish.

Grundlæggende årsager:

  • Forurening: Metalpartikler eller støv i pletteringsbadet.
  • Overdreven strøm: Grov krystallisering, der fører til porøse aflejringer.
  • Additiv udtømning: Utilstrækkelige blegemidler eller termisk nedbrydning.

Løsninger:

  • Vedligeholdelse af bad: Installer kontinuerlig filtrering (1-5 µm filtre), og udskift filterposer med jævne mellemrum.
  • Nuværende optimering: Beregn passende strømtæthed (f.eks. 2-3 ASD) baseret på pladens tykkelse/areal.
  • Kontrol af tilsætningsstoffer: Genopfyld blegemidler efter planen, og undgå nedbrydning ved høj temperatur.

4.Misfarvning af belægning

Symptomer:

  • Sortfarvning af guldbelægning eller anløbning af dypsølv.

Grundlæggende årsager:

  • Ufuldstændig efterbehandling: Rester af pletteringsopløsning eller skyllevand forårsager kemiske reaktioner.
  • Dårlig opbevaring: Høj luftfugtighed eller udsættelse for svovl/klor fremskynder korrosion.
  • Forurening af badet: For mange tungmetalurenheder (f.eks. Cu²⁺).

Løsninger:

  • Forbedret skylning: Gennemfør 3-trins DI-vandsskylning med antioxidanttilsætninger.
  • Kontrol af opbevaring: Hold luftfugtigheden på ≤40%, og brug fugtsikker emballage.
  • Rensning af badet: Brug behandling med aktivt kul eller lavstrømselektrolyse til at fjerne urenheder.

5.Dårlig loddeevne

Symptomer:

  • Kolde samlinger, brodannelse eller dårlig befugtning af loddet.

Grundlæggende årsager:

  • Overfladeforurening: Oxider eller organiske rester, der forhindrer loddetinnet i at sprede sig.
  • Pletteringsfejl: Tykkelsesvariation eller overdreven ruhed.
  • Afvigelse i sammensætning: Anomalier i legeringsforhold (f.eks. unormalt nikkelfosforindhold).

Løsninger:

  • Beskyttende foranstaltninger: Fuldfør lodningen inden for 24 timer, eller brug vakuumforsegling.
  • Forbedring af processer: Anvend pulsbelægning for ensartethed (mål Ra ≤0,2 µm).
  • Test af loddeevneValider pletteringens ydeevne via loddekugletest.
PCB-elektroplettering

Metoder til at forbedre effektiviteten og kvaliteten af PCB-belægning

Optimering af udstyr og procesparametre

1.Vedligeholdelse og opgradering af udstyr

  • System til forebyggende vedligeholdelse
  • Opret vedligeholdelsesjournaler for nøgleudstyr (pletteringstanke, omrørere, varmesystemer) med daglige/ugentlige/månedlige inspektionsplaner.
  • Brug vibrationsanalysatorer til at overvåge mixermotorens tilstand og opdage potentielle fejl (f.eks. lejeslid) på forhånd.
  • Udfør infrarød varmebilleddannelse på ensrettere for at forhindre strømudsving forårsaget af dårlig kontakt
  • Anvendelser af smart udstyr
  • Introducerer adaptivt elektropletteringsudstyr med realtidskoncentrationssensorer til automatisk justering af badet
  • Anvend omrøringsteknologi med magnetisk levitation for at eliminere døde zoner og forbedre opløsningens ensartethed
  • Anvend vision-inspektionssystemer til automatisk at opdage pletteringsfejl og justere procesparametre

2. Præcisionsstyring af processer

  • Dynamisk strømstyring
  • Udvikl de nuværende modeller for tæthedsbelægningskvalitet til automatisk at matche parametre baseret på pladetykkelse/åbningsstørrelse
  • Implementer pulsbelægning (f.eks. 20 kHz højfrekvente pulser) for at reducere kanteffekter og forbedre ensartetheden.
  • Brug zoneopdelt anodekontrol til uafhængig justering af strømfordeling
  • Koordinering af temperatur og tid
  • Implementer multi-variable kontrolsystemer for at begrænse temperatursvingninger inden for ±0,5 °C
  • For ENIG-processer skal der opstilles ligninger for nikkelvæksthastighed for at beregne den optimale afsætningstid
  • Installer automatiske pH-kompensationsanordninger i pletteringstanke for at opretholde processtabilitet

Forbedrede for- og efterbehandlingsprocesser

1. Avanceret forbehandling

  • Ultra-rengøringsløsninger
  • Erstat kemisk rengøring med plasmabehandling for renhed på nanoniveau (kontaktvinkel <5°)
  • Udvikle sammensatte mikroætsningsformler (f.eks. H₂SO₄-H₂O₂) til at kontrollere kobberoverfladens ruhed (0,3-0,8 μm)
  • Integrer online overfladeenergitestere til kvantitativ forbehandlingsevaluering
  • Innovationer i aktiveringsprocessen
  • Brug palladiumkatalyserede aktiveringsløsninger til ensartet dækning af porevæggen
  • Anvend selektiv aktiveringsteknologi til HDI-kort for at forhindre overætsning i blinde vias

2. Omfattende efterbehandling

  • Intelligente rengørings-/tørresystemer
  • Design en tre-trins modstrømsskylning (40 % vandbesparelse)
  • Gennemfør vakuumtørring (<50 ppm restfugtighed)
  • Anvend katodisk beskyttelsesskylning til guldlag for at forhindre udskiftningsreaktioner
  • Teknologier til beskyttelse på lang sigt
  • Udvikl selvsamlende monolag (SAM) til at forlænge sølvets antifarvning til 6 måneder
  • Integrer iltabsorbenter + VCI-dampkorrosionshæmmere i emballagen
  • Anvend laserporeforsegling til højfrekvente pladebelægninger

Optimering af produktionsstyringssystemer

1. Smart overvågning af kvalitet

  • Online inspektionsnetværk
  • Anvend EDXRF-tykkelsesmåling til 100 % inspektion af belægninger
  • Udvikle AI-visionsplatforme til automatisk at identificere 12 typer af overfladefejl
  • Anvend impedansanalyse til at evaluere belægningens tæthed
  • Datadrevet optimering
  • Etablering af digitale tvillingemodeller til at forudsige effekter af parameterændringer
  • Implementer SPC-kontrol for at opnå CPK ≥1,67
  • Muliggør sporbarhed via MES-systemer (ned til enkeltkortniveau)

2. Udvikling af arbejdsstyrkens kompetencer

  • Niveaudelt træningssystem
  • Grundlæggende: VR-simuleringstræning (50+ fejlscenarier)
  • Avanceret: Six Sigma Green Belt-certificering
  • Ekspert: Universitets-samarbejdede forskningslaboratorier for plettering
  • Innovationer inden for performance management
  • Vedtag “Quality Point System,” integrer procesforbedringer i KPI'er
  • Indfør innovationspriser med overskudsdeling for patenter
  • Implementer tosporede forfremmelser (ledelsesmæssige/tekniske parallelle veje)

Nye teknologiske anvendelser

  1. Udvikler superkritisk CO₂-belægning for at reducere spildevand med 90
  2. Forsøg med atomar lagudfældning (ALD) til kontrol af tykkelse på nanometerniveau
  3. Forskning i grafenforstærkede kompositbelægninger til 300% forbedret slidstyrke
