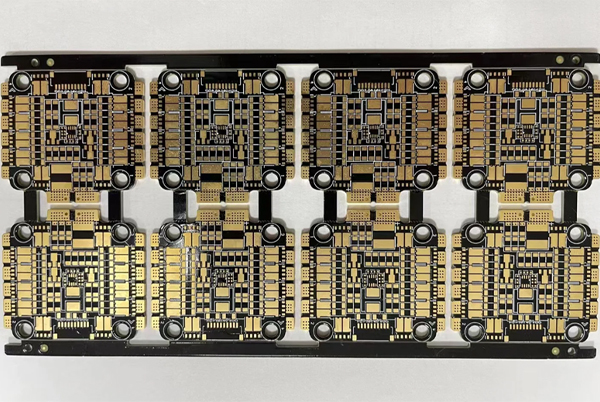

Важность тестирования надежности печатных плат HDI
В условиях тенденции к миниатюризации и высокой производительности современных электронных изделий печатные платы High Density Interconnect (HDI) стали основными компонентами высококлассных электронных устройств. По сравнению с традиционными многослойными платами, платы HDI отличаются повышенная плотность проводников, более плотно упакованные проходы, и ультратонкие диэлектрические слои-характеристики, которые создают уникальные проблемы с надежностью. Как профессионал Производитель печатных платМы понимаем, что надежность HDI-плат напрямую влияет на производительность и срок службы конечных продуктов. Поэтому мы создали комплексную систему тестирования надежности, чтобы гарантировать соответствие каждой платы HDI самым строгим требованиям.
Основные методы для ПЕЧАТНАЯ ПЛАТА HDI Испытания на надежность
1. Испытания на температурную цикличность
Испытания на температурную цикличность являются основополагающими для оценки платы HDI тепловая надежностьДля проверки стабильности микросхем межсоединений имитируются экстремальные перепады температур, с которыми могут столкнуться продукты в реальной эксплуатации. В соответствии с отраслевыми стандартами JPCA, мы обычно используем три условия испытаний на термоциклирование:
- Циклы от -40℃ до +115℃
- Циклы от -25℃ до +115℃
- Циклы от 0℃ до +115℃
Мы также используем новейшие стандартные методы IPC-TM-650 2.6.7, предлагая более гибкие варианты испытаний: низкотемпературные зоны при -65℃, -55℃ или -40℃, а также высокотемпературные зоны, включая 70℃, 85℃, 105℃, 125℃, 150℃ и 170℃. Конкретные условия испытаний определяются исходя из реальных условий применения и свойств диэлектрического материала заказчика.
В нашей профессиональной лаборатории оборудование для температурных циклов точно контролирует скорость изменения температуры (обычно 10-15℃ в минуту), чтобы условия испытаний точно соответствовали реальным условиям. Каждый цикл испытаний включает в себя фазы нагрева, высокотемпературной выдержки, охлаждения и низкотемпературной выдержки. Полное тестирование обычно включает от сотен до тысяч циклов для тщательной оценки долгосрочной надежности платы HDI.
2. Испытание на тепловой стресс (удар)
Испытания на тепловую нагрузку в первую очередь оценивают производительность платы HDI в условиях экстремальные температурные воздействияМоделирование процессов пайки или сценариев перегрева оборудования, воздействующего на микровибрационные структуры. Мы предлагаем несколько методов испытаний на термическую нагрузку:
Традиционный тест на пайку плавящимся припоем
В соответствии со стандартами IPC-TM-650 2.4.13.1 образцы погружаются в припой температурой (288±5)℃ на 10 секунд за цикл, повторяемый 5 раз. Это эффективно моделирует многочисленные воздействия процесса пайки на платы HDI.
IST (Interconnect Stress Test)
Используя методы, рекомендованные IPC-TM-650 2.6.26, эта новейшая технология термоциклирования с постоянным током пропускает ток через электрические цепи для создания эффекта нагрева. По сравнению с традиционными методами IST предлагает более гибкий дизайн образцов, удобное тестирование и интуитивно понятные результаты, что делает его важным отраслевым инструментом для оценки надежности плат HDI.
Испытания на термоудар "жидкость-жидкость
Для клиентов, которым требуется глубокий анализ механизма отказа, мы предлагаем более точные испытания в жидкой ванне. Например, образцы погружаются в силиконовое масло температурой 260℃ на 10 секунд, затем быстро переносятся в силиконовое масло температурой 20℃ в течение 15 секунд для 20-секундной выдержки, повторяемой в течение нескольких циклов. Этот метод создает более сильные тепловые удары, ускоряющие потенциальное воздействие дефектов.
3. Испытание на смещение при высокой температуре/влажности
Высокая температура и влажность - обычное явление. условия эксплуатации для электронных устройств и основные факторы, вызывающие отказы плат HDI. Наша система тестирования на смещение температуры/влажности имитирует различные жесткие условия окружающей среды:
- Испытание на постоянную влажность: Поддержание влажности 85% RH при температурах 75℃, 85℃ и 95℃ в течение длительных периодов времени (обычно более 1000 часов) для оценки характеристик изоляции и надежности микровибратора в условиях влажной тепловой среды.
- Испытание при постоянной температуре: Поддержание температуры 85℃ при изменении влажности на 75% RH, 85% RH и 95% RH для изучения различных уровней влажности.
- Тестирование напряжения смещения: Прикладывание постоянного напряжения 5 В, 10 В или 30 В в указанных выше условиях для оценки характеристик изоляции и рисков электромиграции при комбинированном воздействии электричества, влажности и температуры.
Кроме того, мы предлагаем Испытание скороварки (PCT), Испытания на температурное хранение (например, 100℃/1000 часов или -50℃/1000 часов), а также другие дополнительные методы для всесторонней проверки надежности HDI-плат в различных экстремальных условиях.
Различия в надежности между HDI и традиционными многослойными платами

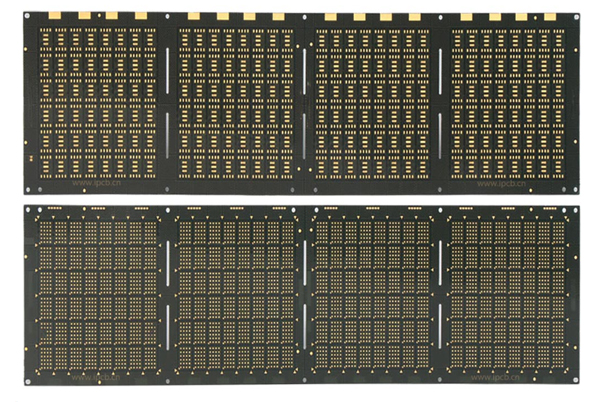

Структурные различия
В платах HDI используется технология микрослепых/заглубленных сквозных отверстий с типичным диаметром отверстий менее 0,15 мм и плотностью в 5-10 раз выше, чем у обычных плат. Такая высокоплотная структура межсоединений требует чрезвычайно высокой точности сверления, качества стенок отверстий и равномерности покрытия. Мы используем передовые технологии лазерного сверления и импульсного нанесения покрытия для обеспечения надежности структуры микропроводов.
Существенные различия
В платах HDI обычно используются высокоэффективные диэлектрические материалы с низким КТЭ (например, модифицированная эпоксидная смола или полиимид), соответствующие свойствам теплового расширения медных проводников, что позволяет минимизировать накопление напряжения при термоциклировании. В традиционных многослойных платах в основном используются стандартные материалы FR-4 с более выраженным ухудшением характеристик в высокотемпературных средах.
Различия в процессах
Производство HDI включает в себя несколько этапов ламинирования и прецизионного выравнивания - любое смещение слоев может привести к сбоям в работе микропроводников. Мы вкладываем значительные средства в полностью автоматизированные системы выравнивания и оборудование для мониторинга процесса в режиме реального времени, чтобы обеспечить точную регистрацию слоев и надежность соединений.
Различия в режимах отказов
Отказы традиционных многослойных плат обычно связаны с разрушением сквозных отверстий или коррозией внешнего слоя, в то время как отказы HDI-плат сосредоточены на микросоединениях, проявляющихся в виде распространения микротрещин, разделения интерфейсов или увеличения сопротивления в результате электромиграции. Мы разрабатываем специализированные методы тестирования надежности и анализа отказов для учета этих особенностей.
Отраслевые стандарты и практика тестирования надежности ИЧР
При тестировании надежности плат HDI мы строго придерживаемся международных стандартов, разрабатывая на основе нашего опыта методы, учитывающие специфику конкретного применения:
Стандарты IPC
- IPC-6012: Квалификационные и эксплуатационные характеристики для Жесткие печатные платы
- IPC-TM-650: Руководство по методам испытаний
- IPC-9252: Требования к электрическим испытаниям несобранных печатных плат
Стандарты JPCA
Специальные стандарты тестирования плат HDI, установленные Японской ассоциацией упаковки и схем электроники, особенно подробно описывают испытания на температурную цикличность.
Пользовательские стандарты
Работа с клиентами по разработке индивидуальных программ тестирования в зависимости от условий конечного использования (автомобильная, аэрокосмическая промышленность, медицинские приборы и т.д.). Например, заказчикам автомобильной электроники часто требуются более широкие температурные диапазоны (от -40℃ до +150℃) и большее количество циклов (1000+).
Помимо простых результатов "зачет/незачет", мы подчеркиваем анализ механизма отказа. Используя сканирующую электронную микроскопию (СЭМ), энергодисперсионную спектроскопию (ЭДС), поперечное сечение и другие передовые методы, мы выявляем основные причины и возвращаем полученные данные в конструкцию и технологические усовершенствования, создавая непрерывный цикл оптимизации.
Общие проблемы и решения при тестировании надежности HDI
Проблема 1: Разрушение микроворсинок при температурном циклировании - как решить проблему?
Решение: Микротрещины обычно возникают из-за трех факторов: (1) недостаточная толщина меди стенки канала; (2) несоответствие CTE между диэлектриком и медью; (3) остатки сверления, влияющие на адгезию. Наши решения включают: оптимизацию параметров импульсного нанесения покрытия для обеспечения равномерной толщины межслойной меди (средняя толщина >20 мкм); использование специальных диэлектриков, соответствующих CTE; плазменную очистку для тщательного удаления остатков сверления. Эти меры позволили снизить количество отказов микропроводов у клиентов более чем на 80%.
Проблема 2: Снижение сопротивления изоляции при испытании влажным теплом - как решить?
Решение: Разрушение изоляции в основном происходит из-за поглощения влаги или расслоения интерфейса. Мы используем тройную стратегию защиты: выбор диэлектриков с низким влагопоглощением (например, Megtron6 или Isola 370HR), тщательная обработка поверхности перед ламинированием для улучшения адгезии смолы с медью и нанесение влагостойких конформных покрытий на критически важные изделия. Тематические исследования показывают, что оптимизированные платы HDI сохраняют сопротивление изоляции более 95% при 85℃/85%RH.
Проблема 3: Как сбалансировать плотность конструкции HDI и требования к надежности?
Решение: Высокая плотность и надежность не являются взаимоисключающими понятиями. Наша команда инженеров добивается и того, и другого благодаря принципам "проектирования для обеспечения надежности": использованию 3D-моделирования для оптимизации компоновки и предотвращения концентрации напряжений; реализации избыточных конструкций для критических сигнальных сетей; разработке уникальных "ступенчатых" микровибрационных структур для распределения термомеханических напряжений. Например, в высокотехнологичном коммуникационном модуле одного из клиентов после нашей оптимизации сохранилось 0,1 мм линии/пространства при улучшении характеристик термоциклирования на 50%.

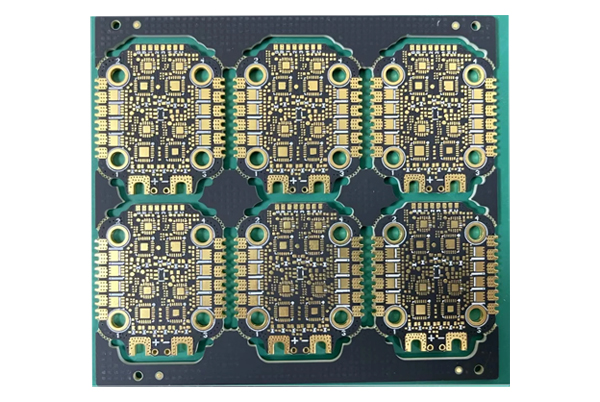

Профессиональная система обеспечения надежности производителя печатных плат
Благодаря 17-летнему опыту производства HDI мы создали комплексную систему обеспечения надежности:
Передовое инспекционное оборудование

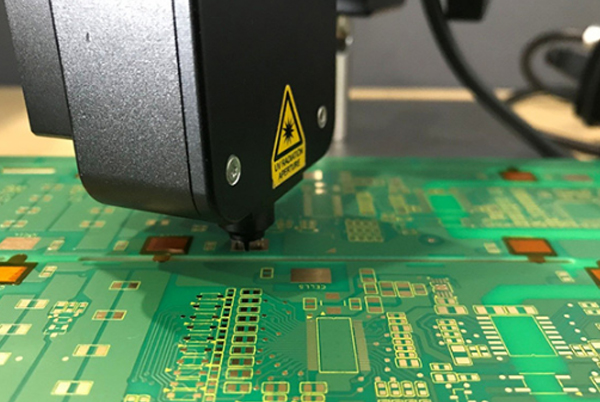

Тестеры с летающим зондом, автоматизированный оптический контроль (AOI), рентгеновская визуализация, инфракрасная термография и полный спектр возможностей контроля, охватывающий все стадии производства - от сырья до готовой продукции.
Технологии управления технологическими процессами
Внедрение статистического контроля процессов (SPC) и систем мониторинга в реальном времени - ключевые параметры, такие как точность сверления, толщина меди и температура ламинирования, управляются в цифровом формате для обеспечения стабильности процесса.
Система сертификации материалов
Стратегическое партнерство с ведущими мировыми поставщиками материалов, при котором все поступающие материалы проходят строгую сертификацию надежности и полную документацию по отслеживанию.
Механизм непрерывного совершенствования
Ежемесячные совещания по проверке надежности на основе данных испытаний и отзывов клиентов для постоянной оптимизации процессов и конструкций. За три года средняя интенсивность отказов наших HDI снизилась более чем на 15% в год.
Эта система позволяет нам предоставлять клиентам комплексные решения - от поддержки проектирования и оптимизации процессов до испытаний на надежность, что помогает сократить цикл разработки, снизить риски, связанные с качеством, и повысить конкурентоспособность на рынке.
Iii. Выводы и рекомендации
Испытания на надежность печатных плат HDI имеют решающее значение для обеспечения долгосрочной стабильности высокотехнологичных электронных изделий. По мере того как продукты становятся все более плотными и высокопроизводительными, в качестве специализированной Производитель печатных платМы продолжаем инвестировать в исследования и разработки, совершенствуем методы тестирования и производственные процессы, чтобы предлагать самые надежные решения в области HDI.
От стандартной бытовой электроники до сложных автомобильных, военных и аэрокосмических приложений - у нас есть линейки продуктов и программы испытаний, соответствующие любому уровню надежности.
