Шесть распространенных ошибок при нанесении паяльной маски, которые должен знать каждый разработчик печатных плат

Ошибки при проектировании паяльной маски - частая проблема в Производство печатных плат которые могут привести к некачественной пайке, коротким замыканиям или увеличению производственных затрат. Ниже приводится систематическое описание шести основных ошибок, а также углубленный анализ их основных причин и стратегий предотвращения, которые помогут вам создать бесперебойную связь между проектированием и производством.

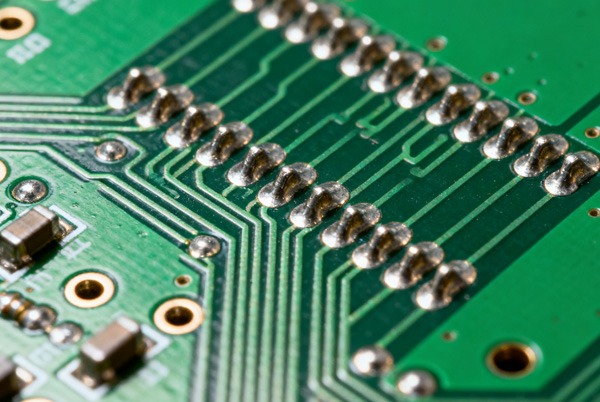

Проектирование паяльных масок для печатных плат

Шесть критических ошибок при изготовлении паяльных масок и их основные причины

1. Недостаточный зазор в паяльной маске

Основная проблема

Под зазором паяльной маски понимается ширина чернил паяльной маски, сохраняемая между соседними проводящими элементами (площадками, дорожками, виалами). Если зазор меньше технологической возможности (обычно < 4 мил / 0,1 мм), краска может быть не полностью сохранена во время разработки, что приводит к отсутствию или чрезмерно тонким "плотинам паяльной маски". При последующей пайке расплавленный припой может легко проникать через эти зазоры, вызывая наплывы припоя.
Более глубокое понимание: Этот вопрос особенно важен для Интерконнект высокой плотности (HDI) плат или корпусов BGA. Проектировщики должны учитывать не только статические расстояния, но и эффект расширения паяльной пасты во время термических циклов пайки.
Решение проблемы: Строго придерживайтесь "Правило 4-х миль" в качестве минимального стандарта. Для компонентов типа 01005 и меньше уточните конечные технологические возможности производителя. Рассмотрите возможность использования Площадка под паяльную маску (SMD) Конструкции позволяют точно контролировать форму накладок и расстояние между ними, когда это необходимо.

2. Неточное открытие паяльной маски (SMO)

Основная проблема: Неправильный размер или форма отверстий проявляются тремя способами: слишком маленькие отверстия частично закрывают площадки, что влияет на паяемость; слишком большие отверстия обнажают прилегающую медь, что чревато короткими замыканиями или коррозией; слишком сложные формы (острые углы, тонкие линии) превышают пределы точности визуализации (например, LDI) или трафаретной печати, вызывая искажение рисунка.
Более глубокое понимание: При проектировании открытия необходимо учитывать Процесс пайки. Например, сквозные отверстия для пайки волной требуют больших отверстий, чтобы обеспечить достаточное заполнение отверстия, в то время как чрезмерно большие отверстия для SMD-платформ при пайке оплавлением могут способствовать образованию гробниц.
Решение проблемы: Следуйте эмпирическому правилу "расширение 2-4 мил на сторону" за пределы медной площадки. Для прецизионных площадок предоставьте отдельные файлы Gerber с паяльной маской для проверки производителем. Избегайте нестандартных форм; отдавайте предпочтение округлым прямоугольникам или овалам.

3. Несоответствие регистрации паяльной маски

Основная проблема: Несоответствие между паяльной маской и нижележащим медным слоем обычно вызвано деформацией фотомаски, расширением или сжатием при ламинировании печатной платы или неточным выравниванием экспозиции. Незначительные смещения могут привести к перекрытию паяльной маской краев площадок, в то время как сильное смещение может привести к полному смещению.
Более глубокое понимание: Эта проблема тесно связана с тем, что печатная плата Коэффициент теплового расширения (CTE) и производственные допуски. Контроль выравнивания более сложен для многослойных плат из-за нескольких циклов ламинирования по сравнению с двухсторонними платами.
Решение проблемы: Включите глобальные фидуциарные документы и межслойные фидуциалы при проектировании. Четко сообщите производителю требования к допуску на выравнивание для критических областей (например, для ИС с мелким шагом). Убедитесь, что в файлах дизайна паяльной маски используются те же координаты начала координат, что и в медных слоях.

4. Недостаточная плотность паяльной маски (SMD)

Основная проблема: Плотина паяльной маски - это стенка из чернил, разделяющая соседние площадки. Если ее ширина недостаточна (< 3 мил), она может сломаться в процессе производства из-за растекания чернил или недостаточной экспозиции, потеряв свою функцию физической изоляции.
Более глубокое понимание: Целостность плотины зависит не только от ширины, но и от тип чернил (Жидкие фотоизображаемые чернила (LPI) для этой цели лучше сухой пленки) и обработка поверхности (Формирование плотины легче на поверхностях ENIG, чем на HASL).
Решение проблемы: Стремитесь к тому, чтобы ширина плотины паяльной маски была ≥ 4 мил, если позволяет пространство. Для сверхтонких шагов, где это невозможно (например, некоторые микросхемы QFN), обсудите альтернативные стратегии с производителем, например, полуаддитивный процесс (SAP/MSAP) или принятие дизайна "без плотины" в сочетании с очень тонкими трафаретными и пастовыми процессами печати.

5. Конфликт со слоем шелкографии

Основная проблема: Если нанесенные шелкографией надписи или графика перекрывают отверстия в паяльной маске, чернила во время печати могут затекать на площадки, загрязняя паяемую поверхность. Кроме того, печать на неровной поверхности паяльной маски может сделать легенды нечитаемыми.
Более глубокое понимание: Это не просто эстетическая проблема, а потенциальная проблема для сборка и доработка. Техники могут быть не в состоянии определить обозначения компонентов, закрытых паяльной маской.
Решение проблемы: Установить обязательные Правила проектирования для сборки (DFA): соблюдайте минимальный зазор 0,15 мм (6 мил) между любым элементом шелкографии и границами отверстий паяльной маски. Используйте функции инструмента EDA для автоматического предотвращения шелкографии и выполняйте окончательный визуальный осмотр перед выпуском файла.

6. Пренебрежение испытательным дизайном (DFT)

Основная проблема: Если в контрольных точках (особенно в приспособлениях типа "летающий щуп" или "гвоздь") нет достаточных отверстий для паяльной маски, щупы могут соприкасаться с паяльной маской, а не с медью, что приводит к плохому контакту, сбоям в испытаниях или повреждению щупов.
Более глубокое понимание: По мере увеличения сложности схемы обеспечение тестового покрытия становится жизненно важным. Эта ошибка напрямую увеличивает затраты на тестирование и сложность изоляции неисправностей.
Решение проблемы: Дизайн круглые отверстия в паяльной маске диаметром ≥ 0,5 мм для всех выделенных контрольных точек, обеспечивая концентричность отверстия с медным элементом. В местах с высокой плотностью населения следует использовать специальные тестовые площадки или через палатку для тестового доступа.

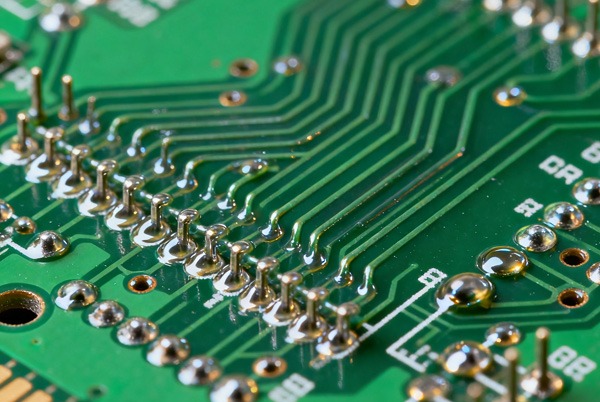

Проектирование паяльных масок для печатных плат

Четыре стратегии для систематического повышения надежности паяльной маски

1. Интеграция проектирования и производства: Учет производственных ограничений на этапе проектирования

Заранее свяжитесь с производителем печатных плат, чтобы получить от него подробные спецификации процесса (матрица возможностей процесса) для различной ширины/расстояния между линиями, типов чернил (LPI, Dry Film) и отделки поверхности (HASL, ENIG, OSP). Включите эту спецификацию в библиотеку ограничений (Design Rule Set).

2. Свойства активных когнитивных чернил для паяльной маски

Понять основные свойства материалов: Жидкие фотоизображаемые чернила (LPI) обеспечивает высокое разрешение при съемке мелких деталей; Сухая пленка паяльной маски обеспечивает отличную однородность на больших площадях, но несколько меньшее разрешение. Для подложек с высоким ТГ могут потребоваться совместимые чернила с высоким ТГ. Запросите у поставщиков ключевые параметры чернил, особенно для высокочастотных конструкций: Коэффициент теплового расширения (CTE), диэлектрическая проницаемость (Dk) и коэффициент диэлектрических потерь (Df).

3. Файлы Gerber: Последний спасательный круг качества перед производством

  • Четко укажите, являются ли данные слоя паяльной маски положительный (проемы нарисованы) или отрицательный (отверстия очищаются). Это распространенный источник ошибок связи.
  • Для отрывные вкладки и V-образные линииУточните, должна ли паяльная маска покрывать эти области, поскольку это влияет на изоляцию кромок после депанелизации.
  • Предоставьте интеллектуальные форматы данных, такие как Нетлисты IPC-356 или ODB++которые позволяют производителям проводить автоматическое сравнение дизайна с рисунком, снижая риски ошибок при регистрации.

4. Особые соображения по сценариям применения

  • Высокочастотные / высокоскоростные цепи: Dk/Df паяльной маски влияет на целостность сигнала. Иногда, Открытие паяльной маски (определение паяльной маски) или даже полное удаление паяльной маски на критических трассах (например, дифференциальных парах) необходимо для точного контроля импеданса.
  • Высоковольтные конструкции: Значительно увеличить очистка паяльной маски между токопроводящими элементами в соответствии со стандартами безопасности (например, IPC-2221) для обеспечения достаточного расстояния между ними и зазорами.
  • Гибкие / жесткогибкие цепи: Гибкость краски для паяльной маски должна соответствовать подложке. Отверстия в местах изгибов требуют специальной формы и размера для предотвращения растрескивания краски.

Iii. Выводы и рекомендации

Дизайн паяльной маски - это нечто большее, чем простое графическое изображение. Это комплексная инженерная дисциплина, включающая в себя электробезопасность, надежность пайки, целостность сигналов, доступ к тестированию и защиту окружающей среды. Отличный проектировщик печатных плат должен перевести проектирование паяльной маски из разряда пассивного "соблюдения правил" в разряд активной "совместной оптимизации". Глубокое взаимодействие с партнерами-производителями и внедрение знаний о технологическом процессе на этапе создания проекта позволяет систематически повышать качество, надежность и конкурентоспособность продукции.

Рекомендация TOPFAST: Создавайте и поддерживайте индивидуальный или командный 《 Контрольный список для разработки паяльных масок》и постоянно обновлять его с учетом опыта реализации проектов и развивающихся технологий. Это самый надежный мост, соединяющий исключительный дизайн с безупречным производством.
