تصميم وتصنيع مكدس ثنائي الفينيل متعدد الكلور المكون من 16 طبقة

أصبحت لوحات الدوائر المطبوعة المكونة من 16 طبقة (PCBs) حاملة تقنية رئيسية لتكامل الأنظمة المعقدة. وينطوي تصميمها وتصنيعها على التحكم الدقيق في الطبقات البينية وإدارة سلامة الإشارة. وتوازن هذه الألواح متعددة الطبقات بشكل مثالي بين متطلبات الأسلاك عالية الكثافة ومتطلبات سلامة الإشارة من خلال بنية مغلفة دقيقة.

الهيكل الرقائقي النموذجي للوحة ثنائي الفينيل متعدد الكلور المكونة من 16 طبقة

التكوين 1: إشارة عالية السرعة محسّنة (8S4P4G)

L1: إشارة (أعلى) L2: GND L3: GND L4: إشارة L4: إشارة
L5: PWR1 L6: GND L7: إشارة L8: إشارة
L9: PWR2 L10: GND L11: إشارة L12: إشارة
L13: PWR3 L14: GND L15: إشارة L16: GND (BOT)

المزايا:

• كل طبقة إشارة لها مستوى مرجعي مجاور
• تتيح مستويات الطاقة المنفصلة نطاقات جهد متعددة
• مناسبة للوصلات التسلسلية عالية السرعة + 56 جيجابت في الثانية

التكوين 2: نوع المعالجة بالإشارات المختلطة

L1: إشارة التردد اللاسلكي L2: GND L3: تناظري L4: PWR
L5: رقمي L6: رقمي L6: GND L7: رقمي L8: PWR
L9: رقمي L10: GND L11: رقمي L12: PWR
L13: تناظري L14: GND L15: تردد لاسلكي L16: GND

الميزات:

• دارات الترددات اللاسلكية والدوائر التناظرية مع تدريع محيطي
• توجيه الإشارات الرقمية على الطبقات الداخلية
• مثالية لمعدات التصوير الطبي

التكوين 3: نوع التطبيق عالي الطاقة

(يتضمن طبقات طاقة نحاسية بسماكة 2 أونصة وطبقات حرارية مخصصة)

النقاط الرئيسية:

• 3أوز طبقات طاقة نحاسية سميكة 3أوز
• الطبقات الحرارية المدمجة ذات النواة المعدنية
• مصممة لمحولات الكهرباء الكهربائية

توصية الخبراء: إجراء عمليات محاكاة ثلاثية الأبعاد للمجال الكهرومغناطيسي عند اختيار تكوينات التكديس. يوصى باستخدام Ansys HFSS أو CST Studio Suite للتحقق من صحة التصميم.

تكنولوجيا المواد الحرجة والتحكم في السماكة

1. اختيار المواد الراقية

2.نظام التحكم في السماكة

مثال لسمك اللوح 1.6 مم:

• طبقة النحاس للإشارة: 1 أونصة (35 ميكرومتر)
• طبقة النحاس للطاقة: 2 أونصة (70 ميكرومتر)
• سُمك العازل الكهربائي: 0.1 مم (4 ميل)
• ما قبل التشحيم: نوع 1080
• طبقة التحكم في المعاوقة: 0.2 مم (8 مل)

معادلة الحساب:
السماكة الإجمالية = Σ(سماكة النحاس) + Σ(سماكة العازل الكهربائي) + سماكة قناع اللحام

تدفق عمليات التصنيع المتقدمة

• تقنية الحفر بالليزر:

• ليزر ثاني أكسيد الكربون: ثقوب أكبر من 100 ميكرومتر
• ليزر الأشعة فوق البنفسجية: أقل من 100 ميكرومتر
• أعمى من خلال نسبة العرض إلى الارتفاع: 1:0.8

• عملية الطلاء بالنبض:

• سمك النحاس للثقب: ≥25μm
• توحيد سطح النحاس: ±3μm
• دقة الحفر الخلفي: ±50μm

• معلمات التصفيح الحرجة:

• درجة الحرارة: 180±5℃
• الضغط: 350PSI
• المدة: 90 دقيقة
• مستوى الفراغ: أقل من 50 مليبار

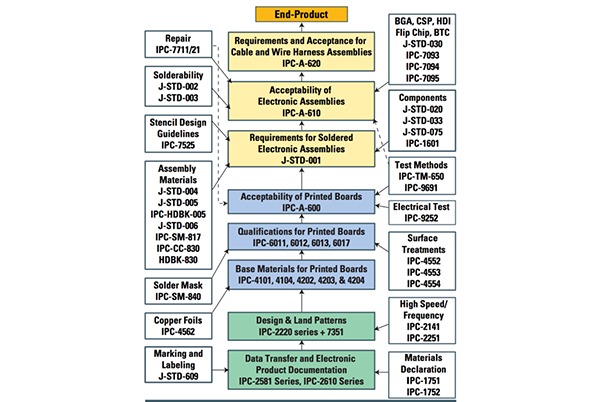

معايير فحص الجودة:

• IPC-601212B الفئة 3
• IPC-A-600G
• اختبار المجس الطائر بنسبة 100%
• الفحص بالأشعة السينية ثلاثية الأبعاد

تصميم تكامل الإشارة

• ثلاثة عناصر للتحكم في المعاوقة:

• تفاوت عرض الخط ±10%
• تفاوت سماكة العازل الكهربائي ±7%
• تفاوت سماكة النحاس ±1μm

• تصميم تكامل الطاقة:

• سعة الطائرة > 500pF/in²
• وضع مكثف الفصل:
  • 0.1μF@0402 لكل BGA
  • 10μF@0603 لكل مجال جهد كهربائي

• استراتيجيات تحسين EMC:

• ثقوب حماية الحواف: ＜مسافة λ/20
• فتحات العزل: عرض >50 مل
• هيكل أرضي ساندويتش

دراسة حالة: حققت وحدة AAU لمحطة قاعدية من الجيل الخامس باستخدام مركبات ثنائي الفينيل متعدد الكلور ذات 16 طبقة خسارة إدخال أقل بنسبة 32% وأداء حراري أفضل بنسبة 28% وموثوقية 100,000 ساعة من فترة التشغيل المتوسط الأجل.

خدمات التصنيع الاحترافية الموصى بها

توب فاست العروض حلول ثنائي الفينيل متعدد الكلور ثنائي الفينيل متعدد الكلور المتميزة ذات 16 طبقة جاهزة للاستخدام:
✅ تراص مخصص يصل إلى 32 طبقة
✅ تحكم في المعاوقة بنسبة ±5٪
✅ ثقوب عمياء بالليزر 100 ميكرومتر
✅ نماذج أولية سريعة مطبوعة بتقنية ثلاثية الأبعاد
✅ خدمات محاكاة SI/PI كاملة

احصل على عرض أسعار مخصص فوري: تقديم المتطلبات الفنية

أبرز ما يميز FQA

س: كيف يمكن الموازنة بين التكلفة والأداء في التصميمات المكونة من 16 طبقة؟
ج: التصفيح الهجين الموصى به “4+8+4” التصفيح الهجين: 4 طبقات من المواد عالية السرعة + 8 طبقات FR4 تقلل من التكلفة بنسبة 15% مع الحفاظ على أداء طبقة الإشارة الحرجة.

س: كيف يمكن معالجة التحديات الحرارية في الألواح ذات 16 طبقة؟
ج: ثلاثة حلول فعالة:

1. كتل نحاسية مدمجة للتبريد المحلي
2. الحرارية عبر المصفوفات
3. المواد المركبة ذات النواة المعدنية

س: ما هي العيوب الشائعة في الإنتاج الضخم للألواح المكونة من 16 طبقة؟
ج: مجالات التركيز الرئيسية:

• اختلال المحاذاة من طبقة إلى طبقة
• شقوق النحاس في الشقوق النحاسية
• الفراغات في الطبقات العازلة
• تشطيب سطحي غير منتظم

استخدامات مركبات ثنائي الفينيل متعدد الكلور ذات 16 طبقة

توازن لوحات الدوائر المطبوعة المكونة من 16 طبقة بشكل مثالي بين احتياجات التوجيه عالي الكثافة ومتطلبات سلامة الإشارة من خلال هياكل التكديس الدقيقة، وتجد تطبيقات واسعة الانتشار في:

1. البنية التحتية لاتصالات الجيل الخامس 5G: معدات المحطة القاعدية التي تدعم الإرسال بالموجات المليمترية وتقنية MIMO الضخمة
2. الحوسبة عالية الأداءالوصلات البينية للمعالج لخوادم الذكاء الاصطناعي والحواسيب الفائقة
3. معدات التصوير الطبي: أنظمة التحكم في التصوير المقطعي المحوسب والتصوير بالرنين المغناطيسي والأجهزة الطبية المتقدمة الأخرى
4. إلكترونيات الفضاء الجوي: حلول موثوق بها للاتصالات الساتلية وأنظمة التحكم في الطيران
5. إلكترونيات السياراتوحدات تحكم المجال للقيادة الذاتية وأنظمة قمرة القيادة الذكية

المعلمات التقنية النموذجية:

• سُمك اللوح: 1.6-2.4 مم (قابل للتخصيص)
• الحد الأدنى لعرض/مسافة الخط: 3/3 ميل (0.075/0.075 مم)
• الحد الأدنى للفتحة:0.15 مم (حفر بالليزر)
• تفاوت محاذاة الطبقات: ±25μm
• دقة التحكم في المعاوقة: ±7٪

رؤى الصناعة: مع اعتماد تقنيات PCIe 5.0 وDDR5، ينمو سوق ثنائي الفينيل متعدد الكلور المكون من 16 طبقة بنسبة 12% سنويًا، ومن المتوقع أن يتجاوز 5.8 مليار دولار على مستوى العالم بحلول عام 2025.
