ما هي الدائرة الكهربائية القصيرة؟ التعريف والمبادئ الأساسية
A ماس كهربائي هي ظاهرة عطل شائعة في الدوائر الكهربائية حيث يتدفق التيار دون المرور عبر الحمل المقصود (مثل المصابيح الكهربائية أو المحركات أو الأجهزة الكهربائية الأخرى)، وبدلاً من ذلك يتخذ مسارًا منخفض المقاومة للغاية يربط مباشرة بين قطبي مصدر الطاقة أو الموصلات عند جهدين مختلفين. وفقًا لـ قانون أوم (I=U/R)، عندما تنخفض مقاومة الدائرة R بشكل حاد ويبقى الجهد U ثابتًا، يمكن أن يزداد التيار I على الفور إلى مستويات خطيرة.
يشبه هذا الوضع مياه الفيضانات التي يجب أن تتدفق داخل قناة نهرية محددة، وفجأة تخترق الجسر وتندفع في أقصر مسار. في الدائرة الكهربائية، يمكن أن يؤدي مسار التيار غير الطبيعي هذا إلى تلف المعدات وارتفاع درجة حرارة الأسلاك، بل قد يتسبب في عواقب وخيمة مثل الحرائق.
تحليل الأسباب الرئيسية للدوائر الكهربائية القصيرة
إن فهم أسباب قصر الدائرة الكهربائية هو مفتاح الوقاية وحل المشاكل:
- تلف مواد العزل: تعرض الموصلات للتلف بسبب التقادم أو البلى أو التلف الميكانيكي لعزل الأسلاك.
- تعطل المعدات: تعطل أو فشل المكونات الداخلية في المعدات الكهربائية.
- أخطاء الاتصال: التوصيل العرضي المباشر للأسلاك في مواضع غير صحيحة أثناء التركيب أو الصيانة.
- العوامل الخارجية: المؤثرات البيئية مثل الصواعق أو الفيضانات أو مضغ الحيوانات.
- العوامل البشرية: أخطاء التشغيل أو التحميل الزائد على المعدات أو التلف المتعمد.
الأنواع الشائعة للدوائر الكهربائية القصيرة وخصائصها
1. قصر دائرة إمداد الطاقة
يتدفق التيار مباشرة من الطرف الموجب إلى الطرف السالب لمصدر الطاقة دون المرور عبر أي جهاز كهربائي. هذا هو أخطر أنواع الدارة الكهربائية القصيرة، مما قد يتسبب في تلف سريع لمصدر الطاقة أو حتى انفجار.

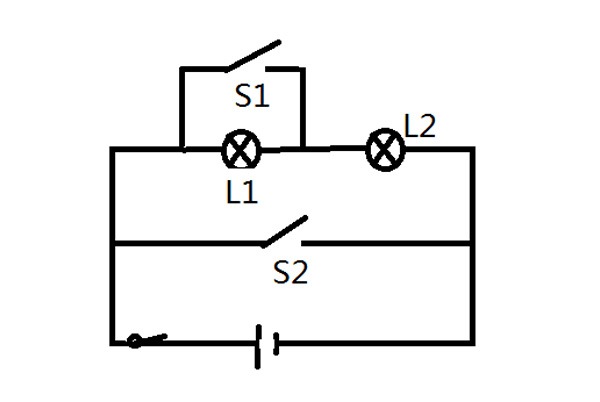

2. ماس كهربائي محلي (ماس كهربائي للأجهزة)
يحدث عندما يتم توصيل سلك مباشرة عبر طرفي جهاز كهربائي، مما يسمح للتيار بتجاوز هذا الجهاز بينما تظل الأجزاء الأخرى من الدائرة تعمل بشكل طبيعي.
3. ماس كهربائي في نظام الطاقة
تكون حالات الدائرة القصيرة في أنظمة طاقة التيار المتردد أكثر تعقيدًا:
- دائرة كهربائية قصيرة ثلاثية الأطوار: التوصيل المباشر للموصلات ثلاثية الطور.
- دائرة قصر الطور إلى المرحلة: توصيل عرضي بين موصلين في مرحلتين.
- دائرة كهربائية قصيرة أحادية الطور إلى أرضية: التوصيل المباشر بين موصل الطور والسلك الأرضي.
العواقب الوخيمة والآثار الخطيرة للدوائر القصيرة
لا يمكن تجاهل المخاطر الناتجة عن الدوائر القصيرة:
- تلف المعدات: يمكن للتيار العالي اللحظي أن يحرق المعدات الكهربائية ويصهر الأسلاك.
- مخاطر الحريق: يمكن للأسلاك المحمومة أن تشعل المواد القابلة للاحتراق المحيطة بها.
- عدم استقرار نظام الطاقة: يمكن أن تؤدي الدوائر القصيرة في شبكة الكهرباء إلى انقطاع التيار الكهربائي على نطاق واسع.
- خطر الصدمة الكهربائية: يمكن أن تؤدي الدوائر القصيرة إلى كهربة أغلفة المعدات، مما يزيد من خطر حدوث صدمة كهربائية.
- الخسائر الاقتصادية: يمكن أن تكون تكاليف استبدال المعدات ووقت التعطل كبيرة.
تدابير الوقاية من الدوائر القصيرة وتدابير السلامة
يمكن للتدابير الوقائية الفعالة أن تقلل إلى حد كبير من خطر حدوث ماس كهربائي:
1. الفحص والصيانة المنتظمة
- افحص حالة عزل الأسلاك بشكل دوري واستبدل الخطوط المتقادمة على الفور.
- تأكد من أن جميع التوصيلات الكهربائية آمنة وموثوقة.
- استخدم أدوات احترافية لاكتشاف المشاكل المحتملة.
2. تركيب أجهزة الحماية
- قواطع دوائر كهربائية: قطع الدائرة تلقائياً أثناء ظروف التيار غير الطبيعية.
- الصمامات: تذوب عندما يكون التيار مرتفعاً جداً، مما يحمي سلامة الدائرة الكهربائية.
- قواطع دوائر الأعطال الأرضية (GFCIs): منع أعطال التيار المتسرب والأعطال الأرضية.
3. التشغيل والاستخدام الموحدان
- تجنب التحميل الزائد على الدارة الكهربائية؛ لا تقم بتوصيل الكثير من الأجهزة ذات الطاقة العالية بالمأخذ نفسه.
- حافظ على المعدات الكهربائية جافة وبعيدة عن مصادر المياه.
- قم بتركيب الدوائر الكهربائية وإصلاحها بواسطة كهربائيين محترفين.
4. حماية البيئة
- تركيب أجهزة حماية من الصواعق في المناطق التي تكثر فيها العواصف الرعدية.
- تأكد من أن المعدات الكهربائية لديها مساحة كافية لتبديد الحرارة.
- استخدم حاويات كهربائية مقاومة للماء والغبار.
الفرق بين الدائرة الكهربائية القصيرة و الدائرة المفتوحة
يخلط الكثير من الناس بسهولة بين الدوائر الكهربائية القصيرة والدوائر الكهربائية المفتوحة، فهذان العطلان مختلفان اختلافاً جوهرياً:
- دائرة كهربائية قصيرة يتجاوز التيار المسار العادي، وتكون المقاومة صغيرة للغاية، ويكون التيار كبيرًا جدًا.
- الدائرة المفتوحة: الدائرة مقطوعة في مكان ما؛ فالمقاومة لا نهائية، والتيار يساوي صفرًا.
ببساطة، الدائرة القصيرة هي التيار الذي "يسلك مسارًا قصيرًا"، بينما الدائرة المفتوحة هي المسار "المنقطع تمامًا".
ماذا تفعل عند حدوث ماس كهربائي؟ خطوات الاستجابة للطوارئ
- افصل التيار الكهربائي على الفور: افصل الجهاز أو أوقف تشغيل المفتاح الرئيسي.
- استخدم مطفأة الحريق: في حالة نشوب حريق، استخدم مطفأة حريق تحتوي على مسحوق جاف أو مطفأة حريق تحتوي على ثاني أكسيد الكربون.
- لا تستخدم الماء للإطفاء: قد يتسبب استخدام الماء على حريق كهربائي في حدوث صدمة كهربائية.
- اتصل بمتخصص: لا تحاول إجراء الإصلاحات بنفسك؛ اطلب من كهربائي مؤهل فحص العطل وإصلاحه.
