Guide matériel PCB

1. Système de classification des PCB

Classification par couches structurelles

TypeCaractéristiquesScénarios d'application
Carte simple faceCâblage d'un seul côté, faible coût, conception simpleCircuits de base, tels que jouets, appareils ménagers simples
Panneau double faceCâblage des deux côtés, connecté par des vias, densité de câblage plus élevéeModules de puissance, équipement de contrôle industriel
Carte multicouche4 couches conductrices ou plus laminées, câblage à haute densité, anti-interférence forteAppareils complexes tels que téléphones mobiles, cartes mères d'ordinateurs

Classification par matériau de base

TypeMatériaux de baseCaractéristiques et applications
Panneau rigideFR-4 fibre de verre résine époxyÉquipements fixes, tels que téléviseurs, ordinateurs de bureau

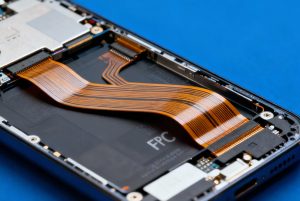

Carte souple (FPC)Polyimide (PI)Applications nécessitant une flexion, telles que les écrans pliables, les modules de caméra, etc.
Panneau Rigid-FlexMatériaux composites rigides + flexiblesAérospatiale, appareils médicaux, équilibre entre force et flexibilité
Panneaux de support spéciauxCartes haute fréquence de Rogers, substrats en aluminium, substrats en céramiqueCircuits à haute fréquence, exigences élevées en matière de dissipation thermique, environnements à haute température

Classification par procédés spéciaux

  • PCB HDI: Technologie micro-via et via aveugle/enfoui, câblage fin, adapté aux smartphones et aux dispositifs portables.
  • Substrat métallique: Excellente performance thermique, essentielle pour les dispositifs de puissance
  • Carte à haute fréquence et à haute vitesse: Faible constante diélectrique (Dk), faible perte (Df), convient aux circuits RF/micro-ondes.
circuits imprimés haute fréquence

2. Analyse détaillée des composants électroniques de base

2.1 Famille de puces de contrôle principales

Tableau de comparaison de la classification et des caractéristiques

Type de puceCaractéristiques principalesApplications typiques
MCUCPU, mémoire, périphériques intégrés, petite taille, faible consommation d'énergieTélécommandes, capteurs, systèmes intégrés
MPUPuissant noyau de l'unité centrale, nécessite une mémoire externePC, serveurs, smartphones
SoCHautement intégré, traite les signaux mixtes numériques/analogiquesTablettes, smartwatches, drones
DSPCapacité professionnelle de traitement des signaux numériquesTraitement d'images en temps réel, contrôle des mouvements
Puce IAAccélération dédiée des algorithmes d'IAReconnaissance vocale, reconnaissance d'images
FPGARéseau de portes logiques programmablesContrôle logique flexible, traitement des signaux

Matrice des fonctions

  • Contrôle du système : Coordonne les ressources matérielles, met en œuvre le contrôle global.
  • Traitement des données : Traite les données des capteurs, exécute les algorithmes de contrôle.
  • Coordination des communications : Assure une communication fiable entre les systèmes
  • Protection de la sécurité : Protection contre les surcharges, protection contre les courts-circuits et arrêt d'urgence
  • Gestion de l'énergie : Optimise les paramètres de fonctionnement, améliore l'efficacité énergétique

2.2 Système de puce de conducteur

Spécialisation dans les entraînements motorisés

  • Entraînement par moteur pas à pas : A4988, DRV8825 (contrôle précis de la position)
  • Entraînement de moteur à courant continu : L298N, L293D (contrôle de la vitesse et de la direction)
  • Entraînement du moteur sans balais : DRV10983 (commande de moteur à haut rendement)
  • Entraînement par servomoteur : Contrôle en boucle fermée de précision de qualité industrielle

Affichage et entraînement

  • Lecteur LCD/OLED : ILI9341, SSD1306 (contrôle de l'affichage)
  • LED Drive : Technologie de gradation à courant constant/PWM
  • Gestion de l'énergie : Conversion DC-DC, régulation linéaire

2.3 Puces de gestion de l'énergie

Architecture de la classification

Puces de gestion de l'énergie
├── Puces de conversion AC/DC (AC vers DC)
├─── Puces de conversion DC/DC
│ ├─── Convertisseur Boost
│ ├─── Convertisseur Buck
│ └─── Convertisseur Buck-Boost
├── Régulateurs linéaires (LDO)
├─── Puces de gestion de batterie
├── Puces de protection (OVP/OCP/OTP)
├─── Puces de protocole de charge rapide
└─── Puces de correction du facteur de puissance PFC

Paramètres techniques clés

  • Rendement de conversion : >90% (conception à haut rendement)
  • Bruit d'ondulation : <10mV (applications de précision)
  • Régulation de la charge : ±1% (sortie stable)
  • Plage de température : -40℃~125℃ (qualité industrielle)
circuit imprimé

2.4 Spécifications techniques des composants passifs

Indicateurs techniques des résistances

  • Spécifications du paquet: 0201, 0402, 0603, 0805 (résistances CMS)
  • Niveaux de précision: ±1%, ±5%, ±10%
  • Types particuliers: Thermistances (NTC/PTC), varistances, photorésistances

Système de technologie des condensateurs

Tableau de classification et d'application

Type de condensateurCaractéristiquesScénarios d'application
Condensateur électrolytiqueGrande capacité, polariséeFiltrage de l'énergie, stockage de l'énergie
Condensateur céramique (MLCC)Non polarisé, bonnes caractéristiques à haute fréquenceDécouplage, filtrage des hautes fréquences
Condensateur à filmGrande stabilité, faible perteChronométrage de précision, circuits audio

Système de conversion des capacités
1F = 10³mF = 10⁶μF = 10⁹nF = 10¹²pF

Inducteurs et oscillateurs à cristaux

  • Fonctions de l'inducteur: Stockage d'énergie, filtrage, adaptation d'impédance
  • Fonctions de l'oscillateur à quartz: Génération de signaux d'horloge, contrôle de la synchronisation, référence
  • Paramètres clés: Valeur de l'inductance (H), facteur de qualité Q, fréquence d'auto-résonance

2.5 Dispositifs discrets à semi-conducteurs

Caractéristiques techniques des diodes

  • Diodes de redressement: Conversion de courant alternatif en courant continu
  • Diodes Zener: Régulation de la tension de claquage inverse
  • Diodes Schottky: Faible chute de tension directe, commutation à grande vitesse
  • LED: Émission de lumière visible/IR

Matrice technologique des transistors

États de fonctionnement de la BJT

  • Région de coupure : Ib=0, complètement désactivé
  • Région active : Ic=β×Ib, amplification linéaire
  • Région de saturation : Entièrement activée, fonction de commutation

Avantages du MOSFET

  • Dispositif à tension contrôlée, entraînement simple
  • Vitesse de commutation rapide, haute efficacité
  • Faible résistance à l'enclenchement, faible perte de puissance

3. Technologie de connexion des connecteurs

Système de classification structurelle

Connecteurs circulaires

  • Caractéristiques : Excellente étanchéité, résistance aux vibrations
  • Applications : Environnements industriels difficiles

Connecteurs rectangulaires

  • Caractéristiques : Haute densité, transmission de signaux multiples
  • Applications : Électronique grand public, équipements de communication

Connecteurs carte à carte

  • Connecteurs FPC : Connexions de circuits flexibles
  • Carte à carte : Connexions inter-cartes à haute densité

Connecteurs pour applications professionnelles

Connecteurs à haut débit

  • Adaptation d'impédance : normes 50Ω/75Ω
  • Contrôle de la diaphonie : <-40dB@10GHz
  • Indice de perte d'insertion : <0,5dB/pouce

Connecteurs RF

  • Interfaces SMA/BNC : Transmission de signaux RF
  • Impédance caractéristique : 50Ω standard
  • Gamme de fréquences : DC~18GHz

Connecteurs pour fibres optiques

  • Interfaces LC/SC/ST : Transmission de signaux optiques
  • Perte d'insertion : <0,3dB
  • Perte de retour : >50dB
PCBA

4. Terminologie des professionnels de l'industrie

Terminologie de la fabrication des circuits imprimés

  • HDI: Interconnexion haute densité
  • Contrôle de l'impédanceTolérance : ±10%
  • ENIG/HASL: Procédés de finition de surface
  • Vias aveugles/enterrés: Structures de via spéciales dans les cartes multicouches

Terminologie de l'emballage des composants

  • Espacement recommandé par SMD >5mm): Dispositif de montage en surface
  • DIP: Paquet double en ligne
  • QFP/BGA: Formes d'emballage à haute densité

Système d'unités de mesure

  • Résistance: Ω, kΩ, MΩ
  • Capacités: pF, nF, μF, F
  • Inductance: nH, μH, mH, H
