In de hedendaagse elektronica-industrie streven producten naar slankheid, hoge betrouwbaarheid en driedimensionale ruimteoptimalisatie, flexibele gedrukte schakelingen (FPC), ook bekend als flexibele borden, zijn een belangrijke doorbraak geworden in de elektronische interconnectietechnologie. Of het nu gaat om de roterende scharnieren van opvouwbare telefoons, de batterijbeheersystemen van nieuwe energievoertuigen of de ingewikkelde holtes van medische endoscopen, FPC's herdefiniëren de grenzen van de elektronische ontwerpmogelijkheden dankzij hun uitzonderlijke flexibiliteit, lichtgewicht eigenschappen en bedradingsmogelijkheden met hoge dichtheid.

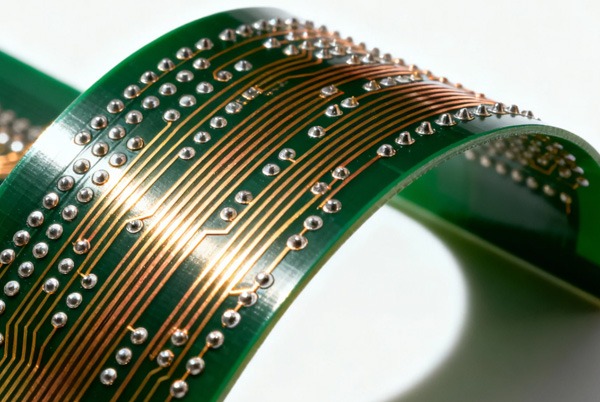

Wat is een flexibele printplaat?

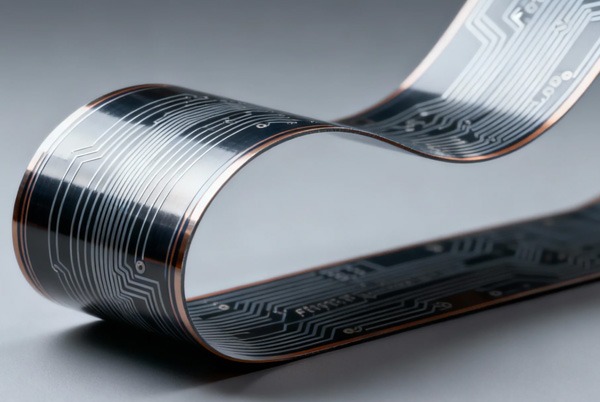

A Flexibele printplaat is een gedrukte schakeling die is vervaardigd met behulp van een flexibel isolerend substraat (zoals Polyimide PI of Polyester PET). Vergeleken met traditionele stijve PCB's heeft FPC de unieke eigenschap om dynamisch buigen, oprollen, vouwenen driedimensionale uitbreidingen behoudt de draadintegriteit door miljoenen bochten, waardoor het een sleuteltechnologie is voor apparaatminiaturisatie en assemblage met hoge dichtheid.
Vier belangrijke voordelen van FPC
- Uitstekend ruimtegebruik: Kan zich perfect aanpassen aan de interne contouren van het apparaat, waardoor er aanzienlijk minder connectoren en kabelbomen nodig zijn en er een hogere mate van geïntegreerd ontwerp mogelijk is.
- Aanzienlijke gewichtsvermindering en slankheid: De dikte kan worden gecomprimeerd tot minder dan 0,1 mm en is meer dan 60% lichter dan traditionele stijve PCB's, wat een belangrijk voordeel is voor draagbare apparaten.
- Uitstekend aanpassingsvermogen aan de omgeving: Biedt uitstekende weerstand tegen trillingen en schokken en presteert stabiel en betrouwbaar in zware omgevingen zoals auto- en ruimtevaarttoepassingen.
- Ongekende ontwerpvrijheid: Ondersteunt driedimensionale bedrading, vereenvoudigt het assemblageproces en verbetert de productie-efficiëntie en ontwerpflexibiliteit aanzienlijk.
De precieze structuur van FPC
De uitzonderlijke prestaties van FPC komen voort uit de nauwkeurige gelamineerde structuur. Hier volgt een gedetailleerde analyse van drie gangbare structuurtypes:
- Basissamenstelling: Flexibel substraat → Geleidende koperfolie → Isolerende deklaag
- Kenmerken: Eenvoudige structuur, kosteneffectief, geschikt voor eenvoudige buigingsscenario's en basiscircuitaansluitingen.
- Basissamenstelling: Flexibel substraat → dubbelzijdige koperfolie → geplateerd doorgaand gat → isolerende deklaag
- Kenmerken: Ondersteunt bedrading met hogere dichtheid; betrouwbare geleiding tussen de lagen door precisiegemetalliseerde gaten.
- Basissamenstelling: Meerdere geleidende en isolerende lagen afwisselend gestapeld.
- Kenmerken: Geschikt voor complexe signaaloverdrachtseisen; maakt HDI en rigid-flex ontwerpen mogelijk.
Diepgaande analyse van kernmaterialen
- Substraatselectie: Polyimide (PI) biedt een uitzonderlijke weerstand tegen hoge temperaturen (tot 260°C), terwijl Polyester (PET) een meer kosteneffectieve oplossing biedt.
- Geleidend materiaal: Gewalst gegloeid koper (RA) heeft een superieure buigvastheid, terwijl elektrolytisch gedeponeerd koper (ED) een voordeel heeft op het gebied van kostenbeheersing.
- Beschermende laag: Hoogwaardige afdeklaag biedt uitgebreide bescherming en betrouwbare isolatie voor de circuits, meestal met PI-gebaseerd materiaal.
- Versterkingscomponenten: Door FR4/roestvrij staal/PI-verstevigingen toe te voegen op belangrijke plaatsen, zoals connectoren of IC's, wordt de lokale mechanische sterkte effectief verbeterd.
Het precisieproductieproces van FPC
Het volledige FPC fabricageproces omvat: Precisiemateriaal snijden → Laserboren → Circuitvorming → Lamineren → Oppervlakteafwerking → Uitgebreid testen en precisieassemblage.
Belangrijke procescontrolepunten:
- Microvia Verwerking: De precisie van het laserboren kan 50 µm bereiken, waardoor de betrouwbaarheid van interconnecties tussen meerdere printplaten gegarandeerd is.
- Patroonoverdracht: Geavanceerde etstechnologie zorgt voor nauwkeurige circuits met lijnbreedte/afstand tot 20 µm/20 µm.
- Lamineringstechnologie: Nauwkeurig warm persen zorgt voor een naadloze hechting tussen de coverlay en de ondergrond.
- Kwaliteitsborging: 100% elektrisch testen garandeert productopbrengst en betrouwbaarheid op lange termijn.
Brede toepassingsscenario's van FPC
1. Consumentenelektronica
- Opvouwbare flexkabels voor telefoonscharnieren: Bereiken een dynamische buiging van 180° met een levensduur van meer dan 200.000 cycli.
- TWS interne aansluitingen voor oortelefoon: Bespaar 60% ruimte en verbeter de montagedichtheid en betrouwbaarheid aanzienlijk.
2. Automobielelektronica
- Batterijbeheersysteem (BMS): Maakt gebruik van 2oz zware koperfolie die omgevingen met hoge temperaturen en stroompieken verdraagt.
- Sensorsystemen voor auto's: Uitstekend bestand tegen trillingen, voor een stabiele werking in zware omgevingen zoals motorcompartimenten.
3. Medische apparatuur
- Endoscoop slang botstructuur: Bereikt een minimale buigradius van ≤0,5 mm, waardoor nauwkeurige exploratieprocedures worden ondersteund.
- Draagbare bewakingspatches: Zorgen voor een flexibele levensduur van meer dan 100.000 cycli en passen zich perfect aan de rondingen van het lichaam aan.
4. Lucht- en ruimtevaart en militair gebied
- Inzetmechanismen voor satellieten: Bestand tegen extreme temperatuurschommelingen en ruimtestraling.
- UAV-besturingssystemen: Breng lichtgewicht vereisten in balans met hoge betrouwbaarheid.
Uitgebreide vergelijkende analyse: FPC vs. stijve PCB
| Technische Parameter | Flexibele printplaat (FPC) | Stijve printplaat (FR4) |
|---|
| Basismateriaal | Polyimide/Polyesterfilm | Glazen epoxy (FR4) |
| Mechanisch eigendom | Ondersteunt dynamisch buigen | Niet buigbaar |
| Gewichtsindicator | Ultralicht (≤0,5g/cm³) | Zwaarder (≈1,8g/cm³) |
| Bedradingsdichtheid | Zeer hoog (lijndikte ≤20μm) | Medium (lijnbreedte ≥50 μm) |
| Kostenstructuur | Hoge initiële kosten, lage systeemkosten | Lage initiële kosten, hoge systeemkosten |
| Toepassingsscenario's | Wearables, opvouwbare schermen, auto-elektronica | Moederborden voor computers, besturingskaarten voor apparaten |
FPC technologische trends

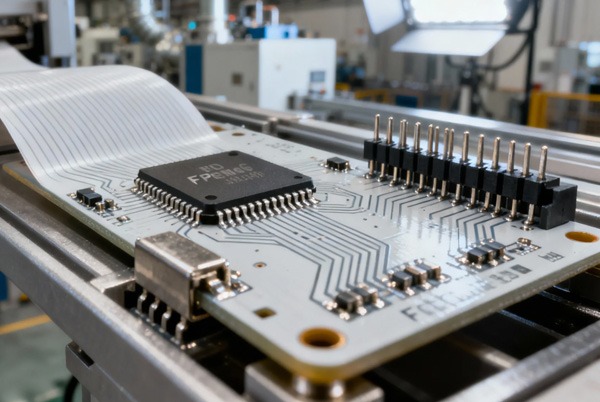

1. Rigid-Flex Board Technologie (Rigid-Flex)
Integreert naadloos de ondersteuning van stijve printplaten met de buigbaarheid van flexibele printplaten in een enkele structuur, waardoor dit de voorkeursoplossing wordt voor high-end wearables en militaire elektronica.
2. Ultrafijne lijn en HDI-technologie
De technologie voor lijnbreedte/afstand gaat in de richting van 10 µm/10 µm en ondersteunt geavanceerde verpakkingsprocessen zoals Chip-on-Flex (COF).
3. Doorbraken in nieuwe materiaalsystemen
- Vloeibaar Kristal Polymeer (LCP): Maakt signaaloverdracht met een hogere frequentie en minder verlies mogelijk.
- Transparante FPC: Opent nieuwe toepassingsgebieden voor flexibele displays en optische sensoren.
4. Smart Manufacturing Upgrade
Combineert Geautomatiseerde Optische Inspectie (AOI) en vliegende tasterteststrategieën om een detectiepercentage van nul te garanderen voor defecten op microniveau.
Diepgaande antwoorden op veelgestelde vragen
V1: Hoe wordt de minimale buigradius voor FPC wetenschappelijk berekend?
A: De professionele berekeningsformule is R = (c/2)[(100-Eb)/Eb] - Dwaarbij c=koperdikte, Eb=toegelaten rek van de koperfolie (0,3% voor dynamische toepassingen), D=dikte van de deklaag. Bijvoorbeeld, 1/3oz koperfolie met 1mil deklaag resulteert in een dynamische buigradius van ongeveer 1,5 mm.
V2: In welke toepassingsscenario's is een wapeningsontwerp verplicht?
A: Versterking is meestal nodig in belangrijke gebieden die mechanische ondersteuning nodig hebben, zoals soldeergebieden van connectoren, onder BGA-chips en schroefbevestigingspunten, waarbij meestal FR4 of roestvrij staal wordt gebruikt voor plaatselijke verstijving.
V3: Hoe kies je tussen FPC en stijve PCB op basis van projectvereisten?
A: Geef de voorkeur aan FPC als het ontwerp bewegende onderdelen, kleine ruimtes, 3D-bedrading of hoogfrequente signalen omvat. Voor statische toepassingen met een hoog vermogen zijn stijve printplaten voordeliger.
Samenvatting
Als revolutionaire prestatie in elektronische interconnectietechnologie, Flexibele printplaten zijn met hun onvervangbare fysieke flexibiliteit en elektrische betrouwbaarheid voortdurend de drijvende kracht achter innovatie in consumentenelektronica, auto-intelligentie en medische apparatuur. Met de voortdurende vooruitgang op het gebied van materiaalwetenschap en procestechnologie is FPC voorbestemd om zijn unieke waarde als "flexibel en toch robuust" op meer geavanceerde technologische gebieden te demonstreren, wat grenzeloze mogelijkheden biedt voor de innovatie van elektronische producten.
