Duurzaam - Precisie - Hoge Prestaties
Stijf
Stijf
Gedrukt circuit
Borden
Toonaangevende rigide PCB productiediensten van enkelzijdige tot complexe meerlaagse printplaten met 56 lagen en toonaangevende precisie.
0.075mmMin Spoor
1-56Lagen
✦IPC-A-600Aanvaardbaarheid van printplaten
✦IPC-6012Prestaties stijve plaat
✦ISO 9001Kwaliteitsmanagement
✦IATF 16949Automobiel standaard
✦UL 94V-0Ontvlambaarheidsclassificatie
✦ISO 14001Milieubeheer
Assortiment
Stijve PCB Technologieën
Van standaard FR-4 tot geavanceerde oplossingen voor hoge frequenties en zwaar koper
01

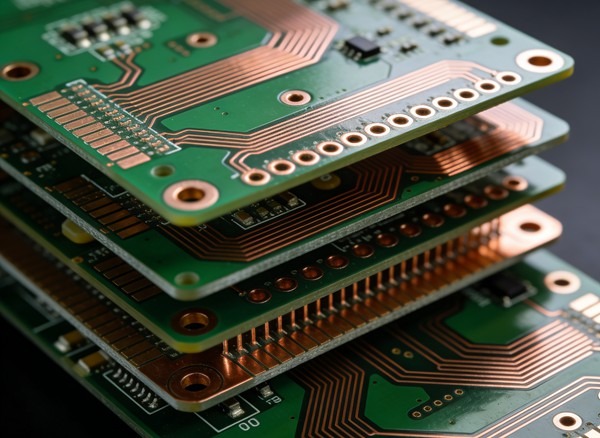

Standaard meerlaags
Zeer betrouwbare meerlagige printplaten (2-56 lagen) met hoogwaardige FR-4-materialen, geschikt voor consumentenelektronica, industriële besturingen en telecommunicatie.
- 2 tot 56 Laagvermogen
- Hoge TG-materialen
- Gecontroleerde impedantie
02

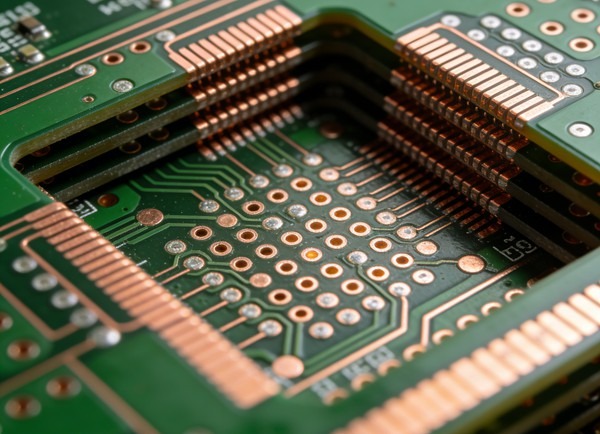

HDI-technologie
Interconnects met hoge dichtheid met microvias, blinde en ingegraven vias voor compacte ontwerpen en signaalintegriteit met hoge snelheid.
- Interconnectie van alle lagen
- Laser microvia's
03
RF & Microgolf
Gespecialiseerde substraten (Rogers, Teflon, Arlon) voor hoogfrequente toepassingen die een laag signaalverlies vereisen.
- Materialen met een laag Dk/Df-gehalte
- Laminaten op basis van teflon
04
Metalen kern (MCPCB)
PCB's op basis van aluminium of koper, ontworpen voor superieur thermisch beheer in LED-toepassingen met hoog vermogen en energieomzettingssystemen.
- Hoge thermische geleidbaarheid
- Superieure warmteafvoer
- LED & Vermogenselektronica
Mogelijkheden
Technisch Specificaties
Onze starre PCB-productieparameters in een oogopslag
1-56
Stijve lagen
Enkel tot 56-lagig
0.075mm
Min Lijn/Ruimte
Spoorbreedte en -afstand
0.15mm
Min. gatgrootte
CNC boorprecisie
±5%
Impedantie
Strikte tolerantiecontrole
0.4-6.0mm
Dikte printplaat
Standaard & aangepaste dikte
0.5-10oz
Koper Gewicht
Buiten- & binnenlagen
Substraten
Stijve PCB Materialen
Vergelijk onze kernlaminaten voor verschillende thermische en frequentievereisten
| Eigendom | FR-4Standaard/hoog TG | AluminiumMetalen kern | RogersHoge frequentie | KeramischAluminiumoxide/AlN |
|---|---|---|---|---|
| Thermische geleidbaarheid | 0,25 W/m-K | 1,0 - 3,0 W/m-K | 0,5 - 0,8 W/m-K | 24 - 170 W/m-K |
| Diëlektrische constante | 4.2 - 4.6 | N.V.T. | 2.2 - 3.5 | 9.0 - 10.0 |
| Bedrijfstemperatuur | Tot 170°C | Tot 150°C | Tot 280°C | Tot 800°C |
| CTE (Z-as) | 50-70 ppm | 20-25 ppm | 30-45 ppm | 4-7 ppm |
| Duurzaamheid | ||||
| Kostenniveau | ||||
| Beste voor | Elektronica voor algemene doeleinden | Krachtige LED's, Auto's | RF, 5G, Radarsystemen | Ruimtevaart, Krachtmodules |
Groen = prestatieniveau - Oranje = relatieve kosten (meer stippen = hogere kosten) - Groen = prestatieniveau Keramische kolom gemarkeerd voor ultieme thermische stabiliteit
Hoe het wordt gemaakt
Productie Proces
Geavanceerde rigide PCB-fabricage met strenge kwaliteitscontrole in elk stadium
01

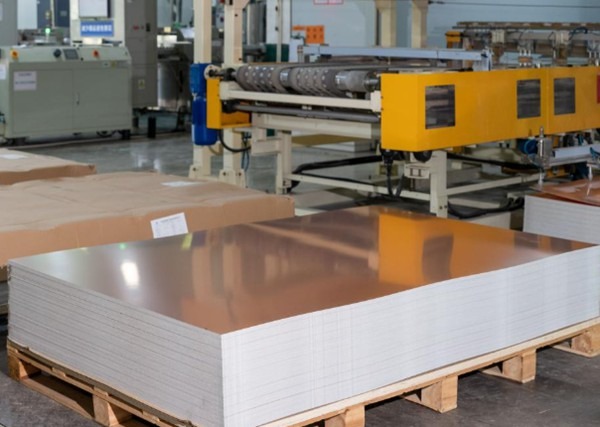

Materiaalvoorbereiding
Harde laminaten (FR4/Rogers) worden op maat gesneden voor productiepanelen. We controleren de oppervlaktekwaliteit en dikte voordat we de binnenlaag verwerken.
02
Boren met hoge precisie
CNC mechanisch boren voor doorlopende gaten en CO2/UV laserboren voor HDI microvia's. Nauwkeurigheid gehandhaafd binnen ±25 µm.
03
Patroon & plateren
Geavanceerde galvanisatie voor metallisatie van de gatenwand gevolgd door LDI (Laser Direct Imaging) voor ultrafijne overdracht van circuitpatronen.
04
Oppervlakteafwerking
Toepassing van ENIG, HASL, OSP of Onderdompelingszilver om koper te beschermen en superieure soldeerbaarheid te garanderen tijdens printplaatassemblage.
Catalogus
Stijve PCB Producten
Harde PCB-fabricage op maat voor industriële, medische en ruimtevaarttoepassingen
FR-4 PCB
Topfast is gespecialiseerd in het leveren van een volledige reeks FR-4 PCB-diensten, waaronder standaard FR-4,...
PCB met metalen kern
Technische kenmerken, voordelen en toepassingsscenario's van PCB's met metalen kern. Als professionele PCB-fabrikant...
HDI PRINTPLAAT
Dit artikel beschrijft professionele HDI PCB productiediensten, waaronder geavanceerde stapelingstechnologie, microvia verwerking en...
Hoge Frequentie PCB Board
Dit artikel geeft een gedetailleerd overzicht van Topfast's technische voordelen als professioneel hoogfrequent PCB...
PCB met hoge snelheid
Hogesnelheidsprintplaten zijn printplaten die gebruikt worden voor de overdracht van hogesnelheidssignalen. Ze zijn speciaal ontworpen...
Hoge TG stijve PCB
Een hoge Tg (Glass Transition Temperature) is een belangrijke indicator voor de hittebestendigheid van PCB's...
FAQ
Kun je meerdere lagen harde platen maken en hoeveel lagen kun je maken?
Natuurlijk kunnen we tot 60 lagen van stijve printplaten, Gerber documenten en board instructies te geven, zullen er professionele technici op te volgen, om ervoor te zorgen dat de "hoge kwaliteit" op hetzelfde moment, maar ook om "snelle levering te bereiken.
Zijn er documenten uit de industrie met vergelijkbare behoeften? Kun je me die sturen om te bekijken?
We kunnen deze documenten niet delen.Wanneer we een contract tekenen, tekenen we een NDA-overeenkomst met onze klanten dat we het ontwerp van de klant niet openbaar mogen maken om het voordeel van de klant te maximaliseren. We zijn een betrouwbare en verantwoordelijke leverancier en we zullen uw producten niet bekendmaken aan andere klanten als zij er in de toekomst om vragen. Word een betrouwbare leverancier van PCB-diensten.
Als ik stijve printplaten wil bestellen, hoe doe ik dat dan?
Online: Vraag een gratis offerte aan op onze website. E-mail: 向op@topfastpcb.com Stuur een e-mail met de volgende informatie: naam, bedrijf, adres, telefoonnummer, e-mailadres, productnummer, hoeveelheid, producttijd en eventuele andere informatie die je met ons wilt delen. Voeg uw gerber-bestand bij. Telefoon: Als je vragen hebt, bel ons dan gerust op +86 139 2957 6863.
Kan ik een printplaat maken als ik alleen een schema heb?
Ja, dat kan. We kunnen de printplaat layouten volgens uw schema en vervolgens de productie regelen. Stuur uw schema en vereisten naar toop@topfastpcb.com, dan maken we een passende offerte.
Welke certificeringen hebben PCB-fabrieken?
Al onze producten zijn IPC-geclassificeerd met ISO 14001; ISO 9001; CE; ROHS-certificaten, enz. Onze producten worden op grote schaal gebruikt in communicatie, medische apparatuur, industriële besturing, voeding, consumentenelektronica en lucht- en ruimtevaart, auto-industrie en andere gebieden.
Kenniscentrum
Nieuwste Nieuws
Technische artikelen en inzichten in de industrie over de productie van harde PCB's
Nieuws
Nieuwe aanvraagpagina voor printplaatassemblage nu beschikbaar
TOPFAST introduces a new PCB Assembly Inquiry page designed to simplify project submissions for PCB assembly, component sourcing,…
Artikel lezen →
Nieuws
Informatiediensten voor printplaten: vind de juiste aanvraagpagina voor uw project
TOPFAST heeft speciale aanvraagportalen gelanceerd voor de productie van printplaten, geavanceerde printplaten, flexibele printplaten en printplaatassemblageprojecten. Ontdek…
Artikel lezen →Klaar om te beginnen?
Start uw Rigide PCB Project Vandaag
Upload uw Gerber-bestanden voor een directe offerte met gratis DFM-beoordeling. Fabricage van hoge kwaliteit met snelle doorlooptijden.
Gratis DFM-ontwerpbeoordeling
✓ 24-uurs sneltreinprototype
✓ Geen minimumbestelling
✓ IPC klasse 2 & 3 gecertificeerd
