PCB consumentenelektronica
& Assemblagediensten
Schaalbare PCB-oplossingen met hoge prestaties voor smartphones, wearables, slimme thuisapparaten en personal computing.
Waarom ons kiezen voor consumentenelektronica PCB
Van snelle verwerking tot ultracompacte ontwerpen, wij bieden de schaalbaarheid en geavanceerde technologie die nodig is om te winnen in de snelle consumentenmarkt.
Geavanceerde HDI-mogelijkheden
Expertise in HDI- en microviadetechnologie met alle lagen, waardoor de extreme miniaturisatie mogelijk wordt die vereist is voor moderne smartphones en wearables.
Ultradun & hoge dichtheid
Fabricage van ultradunne substraten (tot 0,2 mm) met 2,5 mil spoor/ruimte voor compacte, meerlaagse consumentenontwerpen.
Kostenoptimalisatie
Design for Manufacturing (DFM)-ondersteuning gericht op het verlagen van de productiekosten met behoud van een hoge kwaliteit voor volumemarkten.
Snelle GTM-ondersteuning
Snelheid is essentieel. Wij bieden razendsnelle prototypediensten om uw iteratieve productontwikkelingscycli te versnellen.
Schaalbare massaproductie
Van de eerste proof-of-concept tot miljoenen eenheden, onze faciliteit is uitgerust om uw gehele productlevenscyclus te schalen.
Beheersing van signaalintegriteit
Gespecialiseerde digitale ontwerpondersteuning voor hoge snelheden om vlekkeloze prestaties te garanderen in apparaten met veel gegevens en draadloze communicatie.
Technische flexibiliteit voor snelgroeiende consumententechnologie
Ons engineeringteam voor consumentenelektronica werkt met u samen om de kloof tussen ontwerp en volumeproductie te overbruggen. PCB betrouwbaarheid, component dichtheid en kostenefficiëntie.
Lay-outs optimaliseren voor BGA's met een pitch van 0,4 mm en ultrafijne sporen/ruimtevereisten.
Antenneontwerp en RF-lay-outondersteuning voor Wi-Fi 6, 5G en Bluetooth Low Energy (BLE).
Ontwerpen voor onconventionele vormen met behulp van hybride rigid-flex en ultradunne substraten.
Value engineering om de BOM-kosten en de complexiteit van de fabricage voor grote aantallen consumptiegoederen te verlagen.
PCB-productiecapaciteiten voor consumenten
TopfastPCB levert zeer nauwkeurige PCB-oplossingen voor de wereldwijde consumentenelektronicamarkt, van ultradunne smartphone-printplaten tot complexe meerlaagse schakelingen voor IoT-apparaten.
HDI met elke laag
De meest geavanceerde interconnectietechnologie voor complexe smartphones en tablets met BGA's met hoge pin-count.
Fusie Rigid-Flex
Hybride technologie die stabiliteit en flexibiliteit combineert, perfect voor opvouwbare apparaten en ergonomische wearables.
Ultradunne HDI
Substraten zo dun als 0,2 mm voor ultraslanke consumentenlaptops en krachtige draagbare apparaten.
Snelle productieworkflow
Directe technische beoordeling en technische haalbaarheidscontrole.
Agile productie voor zowel prototypes als massaproductie.
Snelle SMT-lijnen voor het snel plaatsen en solderen van componenten.
Volledig pakket van geautomatiseerde tests voor de functionele betrouwbaarheid van 100%.
Toepassingen voor consumentenelektronica
TopfastPCB voedt 's werelds meest innovatieve merken voor consumententechnologie, biedt betrouwbaarheidsschalen in diverse productcategorieën.

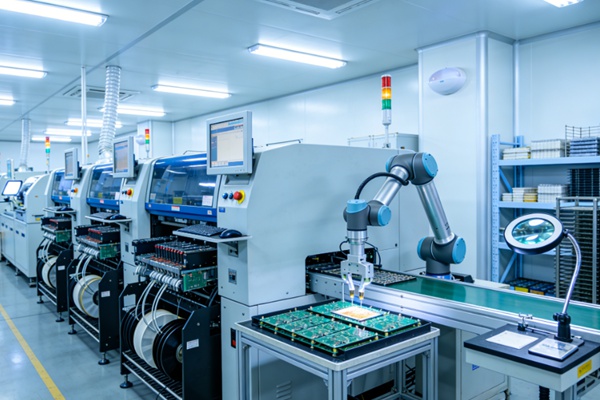

Hub voor productie met hoge capaciteit
Onze productiefaciliteit van wereldklasse is geoptimaliseerd voor hoogvolume consumentenproductie, met ultramoderne SMT-lijnen, geavanceerde HDI-plating en automatisering voor precisietests.
Vertrouwd door leiders in consumentenelektronica wereldwijd
Toonaangevende smartphonemerken, IoT-innovators en bedrijven op het gebied van draagbare technologie vertrouwen op TopfastPCB voor hun wereldwijde productlanceringen.
Consumer PCB FAQ
Veelgestelde vragen over PCB-productie voor consumentenelektronica in grote aantallen en snelle prototypes.
Vraag het een specialist →We bieden snelle prototypediensten met doorlooptijden van slechts 24-48 uur vanaf de goedkeuring van het Gerber-bestand, zodat u uw iteratieve productontwikkeling kunt versnellen en de time-to-market kunt verkorten.
We ondersteunen tot Any-Layer HDI (ELIC), gestapelde en verspringende microvia's en BGA met fijne steek (0,4 mm en lager) om de maximale componentdichtheid mogelijk te maken die vereist is voor complexe high-end mobiele apparaten.
Ons engineeringteam biedt uitgebreide DFM-ondersteuning voor het optimaliseren van printplaatlay-outs, paneelgebruik en fabricageprocessen, waardoor materiaalverspilling en de totale productiekosten voor grote orders afnemen.
Ja. We bieden complete kant-en-klare PCB-assemblagediensten (PCBA), waaronder componentsourcing, pick-and-place, reflow-solderen en functioneel testen, zodat u zich kunt richten op productontwerp en marketing.
