PCB para eletrónica de consumo
& Serviços de montagem
Soluções de PCB escaláveis e de elevado desempenho para smartphones, produtos vestíveis, dispositivos domésticos inteligentes e computação pessoal.
Porquê escolher-nos para PCB de eletrónica de consumo
Desde o processamento de alta velocidade até aos designs ultra-compactos, fornecemos a escalabilidade e tecnologia avançada necessárias para vencer no mercado de consumo de ritmo acelerado.
Capacidade avançada de HDI
Especialização em tecnologia HDI e microvia de qualquer camada, permitindo a miniaturização extrema necessária para os smartphones modernos e os dispositivos portáteis.
Ultra-fino e de alta densidade
Fabrico de substratos ultra-finos (até 0,2 mm) com um traço/espaço de 2,5 mil para projectos de consumo compactos e multicamadas.
Otimização de custos
Apoio à conceção para fabrico (DFM) centrado na redução dos custos de produção, mantendo simultaneamente uma elevada qualidade para os mercados de volume.
Suporte GTM rápido
A velocidade de colocação no mercado é fundamental. Oferecemos serviços de protótipos extremamente rápidos para acelerar os seus ciclos de desenvolvimento de produtos iterativos.
Produção em massa escalável
Desde a prova de conceito inicial até milhões de unidades, as nossas instalações estão equipadas para gerir todo o ciclo de vida do seu produto.
Domínio da integridade do sinal
Suporte especializado de design digital de alta velocidade para garantir um desempenho sem falhas em dispositivos com grande volume de dados e comunicações sem fios.
Agilidade de engenharia para tecnologia de consumo de elevado crescimento
A nossa equipa de engenharia de eletrónica de consumo colabora consigo para colmatar a lacuna entre a conceção e a produção em volume - maximizando a fiabilidade da placa de circuito impresso, a densidade dos componentes e a eficiência de custos.
Otimização de esquemas para BGA com passo de 0,4 mm e requisitos ultrafinos de traço/espaço.
Suporte de design de antena e layout de RF para Wi-Fi 6, 5G e Bluetooth Low Energy (BLE).
Conceção de formas não convencionais utilizando substratos híbridos rígidos-flexíveis e ultra-finos.
Engenharia de valor para reduzir os custos da lista técnica e a complexidade do fabrico de bens de consumo de grande volume.
Capacidades de fabrico de PCB para consumidores
TopfastPCB fornece soluções de PCB de alta precisão para o mercado global de eletrónica de consumo, desde placas ultrafinas para smartphones até circuitos complexos de dispositivos IoT com várias camadas.
HDI de qualquer camada
A tecnologia de interligação mais avançada para smartphones e tablets complexos com BGAs de elevada contagem de pinos.
Fusão Rigid-Flex
Tecnologia híbrida que combina estabilidade e flexibilidade, perfeita para dispositivos dobráveis e artigos de vestuário ergonómicos.
HDI ultrafino
Substratos tão finos como 0,2 mm para computadores portáteis ultra-finos e dispositivos portáteis de elevado desempenho.
Fluxo de trabalho de produção de alta velocidade
Revisão instantânea da engenharia e verificação da viabilidade técnica.
Fabrico ágil tanto para protótipos como para produção em massa.

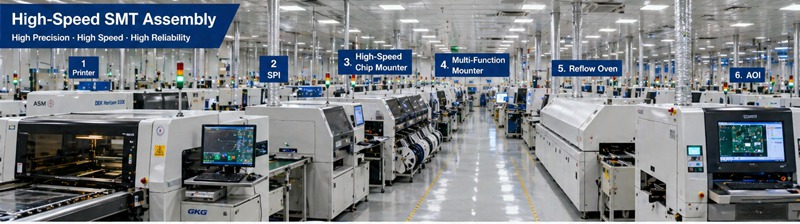

Linhas SMT de alta velocidade para colocação rápida de componentes e soldadura.
Conjunto completo de testes automatizados para a fiabilidade funcional do 100%.
Aplicações de eletrónica de consumo
TopfastPCB alimenta as marcas de tecnologia de consumo mais inovadoras do mundo, fornecendo escalas de fiabilidade em diversas categorias de produtos.
Centro de produção de alta capacidade

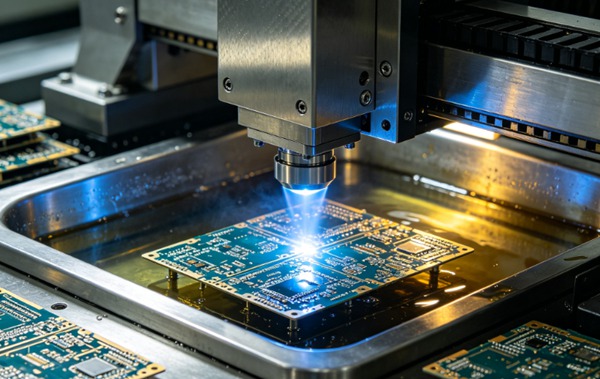

As nossas instalações de fabrico de classe mundial estão optimizadas para a produção de grandes volumes de produtos de consumo, com linhas SMT de última geração, revestimento HDI avançado e automação de testes de precisão.
Confiado por líderes mundiais em tecnologia de consumo
Marcas líderes de smartphones, inovadores de IoT e empresas de tecnologia vestível confiam na TopfastPCB para o lançamento global de seus produtos.
FAQ sobre PCB para consumidores
Perguntas comuns sobre a produção de PCB para eletrónica de consumo de alto volume e de protótipos rápidos.
Pergunte a um especialista →Oferecemos serviços de protótipos expeditos com tempos de execução tão baixos como 24-48 horas a partir da aprovação do ficheiro Gerber, ajudando-o a acelerar o desenvolvimento iterativo do seu produto e a reduzir o tempo de colocação no mercado.
Suportamos até HDI de qualquer camada (ELIC), microvias empilhadas e escalonadas e BGA de passo fino (0,4 mm e inferior) para permitir a densidade máxima de componentes necessária para dispositivos móveis complexos de topo de gama.
A nossa equipa de engenharia fornece um apoio DFM abrangente para otimizar as disposições das placas, a utilização dos painéis e os processos de fabrico, reduzindo o desperdício de material e os custos globais de produção para encomendas de grande volume.
Sim. Fornecemos serviços completos de montagem de PCB (PCBA) chave-na-mão, incluindo o fornecimento de componentes, pick-and-place, soldadura por refluxo e testes funcionais, permitindo-lhe concentrar-se na conceção e comercialização do produto.
