İç Katman İmalatı Açıklandı: PCB Üretiminin Temeli

İç katman imalatı ilk ve en kritik adım çok katmanlı PCB üretiminde.
İç katmanlar lamine edildikten sonra, herhangi bir kusur kalıcı hale gelir ve onarılması son derece zor veya imkansız olur.

Bir üreticinin bakış açısından, iç katman kalitesi doğrudan belirleyicidir:

• Elektriksel performans
• Katmandan katmana hizalama doğruluğu
• Genel verim
• Uzun vadeli güvenilirlik

Bu makale şunları açıklamaktadır iç katmanların nasıl üretildiği, nelerin yanlış gidebileceğini ve üreticilerin nasıl TOPFAST istikrarlı, yüksek kaliteli PCB üretimi sağlamak için bu süreci kontrol eder.

İç Katman İmalatı Nedir?

İç katman imalatı şu işlemlerden oluşur iç bakır katmanlar üzerinde devre desenleri oluşturmak laminasyondan önce çok katmanlı bir PCB'nin.

Her bir iç katman şunları içerir:

• Sinyal izleri
• Güç uçakları
• Yer düzlemleri

Üretildikten sonra, bu katmanlar PCB'nin çekirdek elektrik yapısını oluşturacak şekilde istiflenir ve birbirine bağlanır.

İç Katman İmalatında Kullanılan Malzemeler

Bakır Kaplı Laminat

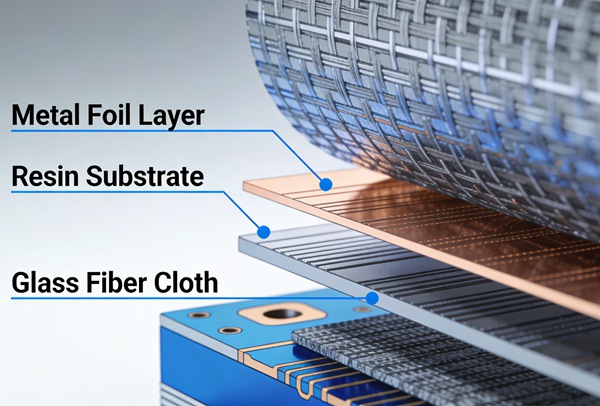

İç katmanlar, aşağıdakilerden oluşan bakır kaplı laminat ile başlar:

• Fiberglas takviyeli epoksi alt tabaka (genellikle FR-4)
• Bir veya her iki tarafa bağlanmış bakır folyo

Bakır kalınlığı tipik olarak:

• 0.5 oz
• 1 oz
• 2 oz (iç sinyal katmanları için daha az yaygın)

Standart bakır kalınlığı proses istikrarını ve maliyet kontrolünü geliştirir.

Adım Adım İç Katman Üretim Süreci

Adım 1 - Yüzey Hazırlığı

Görüntülemeden önce bakır yüzey temizlenmeli ve işlenmelidir:

• Oksidasyonu giderin
• Fotorezist yapışmasını iyileştirme

Kötü yüzey hazırlığı neden olabilir:

• İz tanımlama hataları
• Aşındırma tutarsızlığı

Adım 2 - Fotorezist Kaplama

Bakır yüzey üzerine kuru film fotorezist lamine edilir.

Önemli hususlar:

• Tek tip kalınlık
• Uygun laminasyon basıncı
• Temiz oda koşulları

Bu fotorezist, aşındırmadan sonra hangi bakır alanlarının kalacağını tanımlar.

Adım 3 - UV Maruziyeti (Görüntüleme)

Devre deseni fotorezist kullanılarak aktarılır:

• Phototools
• UV ışığına maruz kalma

Bu aşamadaki doğruluk etkiler:

• İz genişliği ve aralığı
• Katmanlar arasında kayıt

TOPFAST'ta görüntüleme hassasiyeti, aşağıdakileri desteklemek için sıkı bir şekilde kontrol edilir ince çizgili tasarımlar verimi korurken.

Adım 4 - Geliştirme

Pozlamadan sonra, levha şu şekilde geliştirilir:

• Pozlanmamış fotorezisti çıkarın
• Kazınacak bakır alanları ortaya çıkarın

Eksik gelişim neden olabilir:

• Artık fotorezist
• Aşındırma kusurları daha sonra

Adım 5 - Aşındırma

Kimyasal aşındırma istenmeyen bakırı ortadan kaldırarak istenen devre modelini bırakır.

Temel zorluklar:

• Aşındırma oranını kontrol etme
• Alttan kesmenin önlenmesi
• İz geometrisinin korunması

İz genişliği azaldıkça, aşındırma daha zor ve verime duyarlı hale gelir.

Adım 6 - Fotorezist Sıyırma

Aşındırma işleminden sonra, kalan fotorezist sıyrılarak bitmiş bakır izleri ortaya çıkarılır.

Bu noktada, iç katman devre modeli tamamlanmıştır.

Yaygın İç Katman Kusurları ve Etkileri

Aşırı Aşındırma ve Alt Aşındırma

• Aşırı aşındırma iz genişliğini azaltır
• Alt aşındırma bakır kalıntısı bırakır

Her ikisi de neden olabilir:

• Empedans sapması
• Şort veya açık

Çizgi Genişliği Değişimi

Sebebi:

• Görüntüleme yanlış hizalaması
• Aşındırma kararsızlığı

Çizgi genişliği değişimi etkiler:

• Sinyal bütünlüğü
• Yüksek hızlı performans

Şortlar ve Açılır

Bu kusurlar özellikle kritik öneme sahiptir çünkü

• Laminasyondan sonra tamir edilemeyebilirler
• PCB'nin tamamen bozulmasına neden olabilirler

İç Katman AOI (Otomatik Optik Muayene)

Neden AOI Gerekli

Laminasyondan önce, iç katmanlar tespit etmek için AOI kullanılarak denetlenir:

• Şort
• Açılır
• Kayıp bakır
• Fazla bakır

Bu adım, kusurlu iç katmanların laminasyona girmesini önler.

Üretici Perspektifi

TOPFAST'ta, iç katman AOI bir verim koruma kapısıözellikle yüksek katman sayılı veya ince çizgili PCB'ler için isteğe bağlı bir adım değildir.

İç Katman Kalitesi Nihai PCB Performansını Nasıl Etkiler?

İç tabaka kusurları şunlara yol açabilir:

• Sinyal kaybı
• Crosstalk
• Güç bütünlüğü sorunları
• Termal stres altında daha düşük güvenilirlik

Yüksek hızlı, yüksek yoğunluklu tasarımlar için iç katman doğruluğu genellikle dış katman görünümünden daha kritik.

İç Katman Üretilebilirliğini Etkileyen Tasarım Faktörleri

Üretim açısından bakıldığında, tasarımcılar maliyet ve verimi artırır:

• Gereksiz ultra ince izlerden kaçının
• Tutarlı iz genişliklerini koruyun
• Üreticinin önerdiği istifleri kullanın
• Katmanlar arasında bakır dağılımını dengeleyin

Tasarım ve üretim arasındaki erken iletişim, iç katman riskini azaltır.

TOPFAST İç Katman Üretim Kalitesini Nasıl Kontrol Ediyor?

TOPFAST, iç katman üretimine üretim öncelikli bir yaklaşım uygular:

• Standartlaştırılmış görüntüleme ve aşındırma parametrelerinin kullanılması
• Laminasyondan önce AOI denetimi uygulama
• Aşındırma faktörü ve çizgi genişliği değişiminin izlenmesi
• Erken dönemde sağlanması DFM iç katman tasarımları hakkında geri bildirim

Hedefimiz istikrarlı verim, öngörülebilir performans ve ölçeklenebilir üretim.

İç Katman İmalatında Maliyet Hususları

İç katman maliyeti ile artar:

• Daha yüksek katman sayısı
• Daha ince iz ve aralıklar
• Sıkı empedans toleransları
• Gelişmiş malzemeler

İç katman tasarımının optimize edilmesi toplam PCB maliyetini azaltmanın en etkili yolları kaliteden ödün vermeden.

Sonuç

İç katman imalatı, her çok katmanlı PCB'nin temelini oluşturur.
Lamine edildikten sonra iç katman kalitesi düzeltilemez; sadece kabul edilebilir veya reddedilebilir.

Tasarımcılar ve alıcılar, iç katmanların nasıl üretildiğini anlayabilirler:

• Üretilebilirliği artırın
• Verimi artırın
• Maliyeti azaltın
• Uzun vadeli güvenilirliği artırın

Kontrollü süreçler ve erken DFM katılımı ile, TOPFAST, iç katmanın kalitesini garanti ederek güvenilir ve yüksek performanslı PCB üretimini destekler.

İlgili Okuma： Adım Adım PCB Üretim Süreci

İç Katman Üretim Süreci SSS
