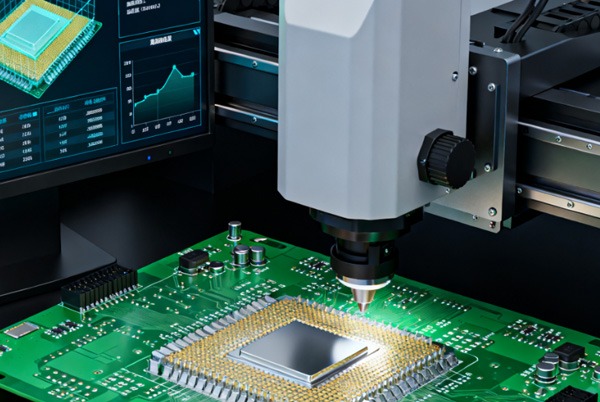

في عملية إنتاج تقنية التركيب السطحي (SMT)، تحدد جودة مرحلة طباعة معجون اللحام بشكل مباشر موثوقية لحام المنتج النهائي. يقوم جهاز 3D-SPI (فحص معجون اللحام ثلاثي الأبعاد)، كخطوة فحص جودة حاسمة بعد الطباعة، باعتراض عيوب الطباعة بشكل فعال من خلال تقنية قياس ثلاثية الأبعاد دقيقة، ليصبح "حارس الجودة" الذي يعزز معدل إنتاجية خطوط إنتاج SMT.
ما هو فحص معجون اللحام SPI؟
فحص معجون اللحام SPI عبارة عن تقنية اختبار متخصصة تستخدم معدات الفحص البصري لقياس المعلمات ثلاثية الأبعاد لعجينة اللحام المطبوعة على مركبات ثنائي الفينيل متعدد الكلور، ومقارنتها بالمعايير المحددة مسبقًا لتحديد جودة الطباعة.
موقع SPI في عملية إنتاج SMT:
طباعة معجون اللحام → فحص 3D-SPI → وضع المكونات → إعادة تدفق اللحام → الفحص النهائي
القيمة الأساسية: تحديد مشاكل الطباعة قبل اللحام، ومنع العيوب من التدفق إلى العمليات اللاحقة، وتقليل خسائر إعادة العمل على الدفعات.
مبدأ العمل التفصيلي لـ 3D-SPI

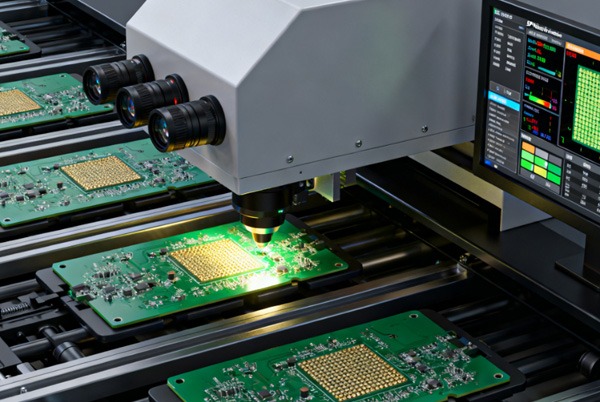

نظام التصوير البصري
- وحدة الإسقاط: خطوط الليزر، أو الضوء المهيكل، أو حواجز شبكية متعددة الترددات
- وحدة الاستحواذ: كاميرات متعددة الزوايا عالية الدقة
- مبدأ التفتيش: طريقة التثليث الضوئي المنظم
عملية إعادة البناء ثلاثي الأبعاد
- الإسقاط الشبكي → 2. التقاط الصور المشوهة → 3. حساب البيانات ثلاثية الأبعاد → 4. تحليل المعلمات
مقارنة بين تقنيتي 2D-SPI و 3D-SPI
| البُعد | معلمات القياس | الدقة | سيناريوهات التطبيق |
|---|
| 2D-SPI | المساحة، الموضع | أقل | لوحات ثنائي الفينيل متعدد الكلور البسيطة |
| 3D-SPI | الحجم، الطول، الارتفاع، المساحة، الشكل | دقة عالية | مكونات عالية الكثافة ومصغرة الحجم |
الوظائف الأساسية لـ SPI في مراقبة الجودة
1. اعتراض العيوب والوقاية منها
- الأنواع الرئيسية للعيوب المكتشفة:
- لحام غير كاف (حجم منخفض)
- اللحام الزائد (أكثر من الحجم الزائد)
- اختلال المحاذاة (انحراف الموضع)
- التجسير (الاتصال بين الوسادات المتجاورة)
- تشوهات الشكل (الذروة والاكتئاب)
2. تحسين المعالجة والتحكم في الحلقة المغلقة
يوفر تحليل بيانات الفحص التغذية الراجعة لتحسين معلمات طباعة عجينة اللحام:
- تحسين الضغط والسرعة في الممسحة
- التحقق من حجم فتحة الاستنسل
- معايرة دقة ماكينة الطباعة
3. اتخاذ القرارات المستندة إلى البيانات
- المراقبة في الوقت الحقيقي: التغذية المرتدة الفورية لبيانات الجودة أثناء الإنتاج
- التحليل الإحصائي: دعم SPC (التحكم في العمليات الإحصائية)
- تتبع الجودة: سجل الفحص الكامل المسجل لكل مركب ثنائي الفينيل متعدد الكلور
تحليل عملية الفحص ثلاثي الأبعاد ثلاثي الأبعاد
دورة التفتيش الكاملة
الخطوات الرئيسية التفصيلية
الخطوة 1: تحديد موضع ثنائي الفينيل متعدد الكلور والمعالجة المسبقة
- تحديد المواقع بدقة باستخدام نقاط تحديد المواقع (الدقة ≤ ± 0.01 مم)
- تنظيف السطح وإزالة الغبار لضمان دقة الفحص
الخطوة 2: المسح الضوئي والتصوير ثلاثي الأبعاد
- إسقاط ضوئي منظم، التقاط صور متعددة الزوايا
- زمن الفحص النموذجي للوحة واحدة ≤ 2 ثانية، وهو ما يطابق زمن دورة خط الإنتاج
الخطوة 3: تحليل البيانات والحكم عليها
- معايير ومعايير التفتيش الأساسية:
| المعلمة | محتوى الفحص | معيار التسامح النموذجي |
|---|
| الحجم | سعة معجون اللحام | ± 15% من القيمة القياسية |
| الارتفاع | سمك معجون اللحام | وفقًا لمتطلبات العملية |
| المنطقة | منطقة التغطية | ≥85% من مساحة الوسادة |
| الأوفست | دقة الموضع | ≤0.1 مم |
الخطوة 4: ملاحظات النتائج والمعالجة
- المنتجات المؤهلة: تتدفق تلقائيًا إلى عملية التنسيب
- المنتجات غير المطابقة: إنذار سمعي بصري، عرض مرئي لمواقع العيوب
- إرشادات الإصلاح: توفير حلول إصلاح محددة (مكملات اللحام، المسح، إلخ)
الخطوة 5: إدارة البيانات وتحليلها
- بيانات الفحص التي تم تحميلها إلى نظام MES
- إنشاء تقارير الجودة، وتحديد مشكلات الاتجاهات
- توفير دعم البيانات للتحسين المستمر
اتجاهات التطوير في تكنولوجيا SPI المتقدمة
نظام تحكم ذكي مغلق الحلقة المغلقة
لا تكتشف أنظمة SPI الحديثة العيوب فحسب، بل تتيح أيضًا الضبط التلقائي لمعلمات العملية:
- الحلقة المغلقة العكسية: تغذية بيانات الفحص مرة أخرى إلى طابعة عجينة اللحام للتصحيح التلقائي لمعلمات الطباعة
- الحلقة المغلقة الأمامية: ينقل مواضع عجينة اللحام الفعلية إلى ماكينة الوضع لضبط مواضع وضع المكونات
منصة الجودة المتكاملة
مثل وظيفة Viscom's Quality Uplink، التي تتيح التحليل المركزي للبيانات من جميع أنظمة الفحص على خط الإنتاج، مما يدعم تحسين العملية في الوقت الفعلي.
الفوائد الاقتصادية لتطبيق مؤشر الأداء الاقتصادي
تحليل العائد على الاستثمار:
- ارتفع معدل اكتشاف العيوب إلى أكثر من 99%
- الحد من إعادة العمل على الدفعات بسبب مشكلات الطباعة
- انخفاض في نفايات المواد وتكاليف العمالة
- تحسين موثوقية المنتج النهائي، وتقليل صيانة ما بعد البيع
سيناريوهات التطبيق وتوصيات الاختيار
الصناعات المناسبة
- الإلكترونيات الاستهلاكية (الهواتف الذكية والأجهزة اللوحية)
- إلكترونيات السيارات (أنظمة السلامة الحرجة)
- المعدات الطبية (متطلبات الموثوقية العالية)
- التحكم الصناعي (تشغيل مستقر طويل الأجل)
اعتبارات الاختيار الفنية
- حجم لوحة ثنائي الفينيل متعدد الكلور وتعقيدها
- متطلبات وقت دورة الإنتاج
- احتياجات دقة الفحص الدقيق
- قدرات تكامل النظام
- توقعات الميزانية والعائد على الاستثمار
الخاتمة
أصبحت تقنية 3D-SPI لفحص عجينة اللحام ثلاثية الأبعاد رابطًا لا غنى عنه لمراقبة الجودة في إنتاج SMT الحديث. من خلال القياس الدقيق ثلاثي الأبعاد، واعتراض العيوب في الوقت الحقيقي، وتحسين معلمات العملية، لا تعمل تقنية SPI على تحسين إنتاجية وكفاءة الإنتاج فحسب، بل توفر أيضًا ضمانًا تقنيًا للتصنيع الموثوق للمنتجات الإلكترونية عالية الكثافة والمصغرة. مع التحسينات المستمرة في مستويات الذكاء والتكامل، ستلعب SPI دورًا أكثر أهمية في مراقبة جودة التصنيع الإلكتروني.
