1. Hvad er PCB-vridning?

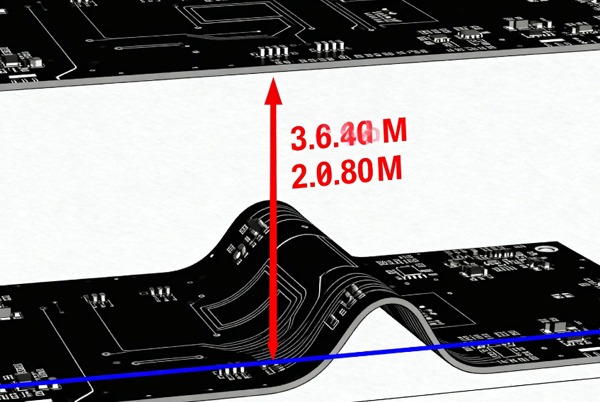

PCB-vridningrefererer til formændringen af printkort under produktion eller brug, hvilket resulterer i tab af den oprindelige fladhed. Når et PCB placeres fladt på et skrivebord, beregnes vridningsprocenten ved at måle afstanden mellem det højeste punkt og skrivebordet divideret med kortets diagonale længde.
Formeltil beregningaf vridning: Vridning =(Højde på enkelthjørnevridning / (PCB-diagonallængde × 2)) × 100 %
Standarder for vridning af printkort
| Anvendelsesscenarie | Tilladt vridning | Bemærkninger |
|---|
| Generel forbrugerelektronik | ≤0,75 % | Grundlæggende IPC-standardkrav |
| Højpræcisions-SMT | ≤0,50 % | Mobiltelefoner, kommunikationsudstyr osv. |
| Krav til ultrahøj præcision | ≤0,30 % | Militær, medicinsk og andre specialområder |
| Kun plug-in-proces | ≤1,50 % | Ingen komponenter til overflademontering |
2. Alvorligekonsekvenser af PCB-vridning
2.1 Fremstillingsproces
- Monteringsproblemer: På automatiserede SMT-linjerforårsager ujævne printkort positioneringsfejl, hvilket forhindrer korrekt komponentindsættelse eller -montering.
- Skaderpå udstyr: Alvorlig vridning kan beskadige automatiske indsættelsesmaskiner og forårsage nedetid på produktionslinjen.
- Svejsningsfejl: Vridning fører tilujævn varmefordeling ved loddeforbindelser, hvilket forårsager problemer som virtuel lodning og tombstoning.
2.2 Produktets pålidelighed
- Samlingsproblemer: Skæve printkort efter lodninggør det vanskeligt at trimme komponentbenene pænt, hvilket forhindrer korrekt installation i chassis eller stik.
- Langfristederisici: Spændingskoncentrationspunkter er tilbøjelige til at bryde kredsløbet under cykliske miljøer med høje og lave temperaturer.
- Ydelsesforringelse: Tilfælde, hvor bilradarsystemer ofte svigtede efter udsættelse for sommervarme på grund af overdreven vridning.
3. Hovedårsager til PCB-vridning
3.1 Væsentlige faktorer
- CTE-uoverensstemmelse: Betydelig forskel i termiskekspansionskoefficient mellem kobberfolie (17×10⁻⁶/℃) og FR-4-substrat (50-70×10⁻⁶/℃)
- Substratkvalitet: Lav Tg-værdi, høj fugtabsorption eller ufuldstændig hærdning reducerer dimensionsstabiliteten.
- Materiel asymmetri: Uoverensstemmelsermellem mærker af kerne- og PP-plader eller tykkelsesforskelle i flerlagsplader
3.2 Designproblemer
- Ujævn kobberfordeling: Store kobberområder på den ene side mod sparsomme kredsløb på den anden side, hvilket forårsager vridning mod den kobberfattige side under opvarmning.
- Asymmetrisk struktur: Specielle dielektriske lag eller impedanskrav, der fører til ubalancerede lamineringsstrukturer
- Overdrevne hule områder: For mange hule områder i store plader, der er tilbøjelige til at bøje efter reflow-lodning.
- Overdreven V-skæredybde: Kompromitterer strukturel integritet, med øget risiko, når resttykkelsen er ≤1/3 af pladens tykkelse.
3.3 Produktionsprocesser
Analyse af procesinduceret vridning:
- Lamineringsproces: Forkert temperatur- og trykregulering, ujævn hærdning af harpiks
- Termisk behandling: Varmluftudjævning (250-265 ℃), loddemaskeafbagning (150 ℃), reflow-lodning (230-260 ℃)
- Køleproces: Overdrevenkølehastighed, utilstrækkelig spændingsaflastning
- Mekanisk belastning: Stabling, håndtering og bagning
3.4 Opbevaring og miljø
- Fugtighedensindvirkning: Kobberbelagt laminats fugtabsorption og ekspansion, hvilket er særlig vigtigt for ensidede paneler med større absorptionsarealer.
- Opbevaringsmetoder: Lodret opbevaring eller kraftig komprimering, der forårsager mekanisk deformation
- Temperatur- og fugtighedsudsving: Overskrider standardintervallet på 15-25 ℃/40-60 % RF
4. Forbedring og forebyggelseaf PCB-vridning
4.1 Optimering af materialevalg
Tabel over strategi for valg afsubstrat:
| Anvendelsesscenarie | Anbefalet materiale | Karakteristiske fordele | Effektaf forbedringaf vridning |
|---|
| Generel forbrugerelektronik | Høj TgFR-4 (Tg≥170℃) | God varmebestandighed | 30 % bedre modstandsdygtighedover for vridning end almindelige materialer |
| Elektronik til biler | Speciel FR-4(Tg>180℃) | Høj temperaturstabilitet | Velegnet tilmotorrumsmiljøermed høje temperaturer |
| Højfrekvente anvendelser | Kulfiberforstærkede kompositter | CTE reducerbar til 8ppm/℃ | 50 % reduktion i termisk deformation |
| Miljøer med høj luftfugtighed | PTFE-kompositter | Vandabsorption ≤0,1 % | Fremragende fugtbestandighed |
4.2 Strategier til designoptimering
Kobberbalance-design
- Symmetrisk layout: Kontrollerkobberarealforskellen mellem A/B-siderne inden for 15 %.
- Gitterbaseret kobberstøbning: Skift kontinuerligt kobber til et gittermønster (linjebredde/afstand ≥0,5 mm), hvilket reducerer termisk belastning med 30 %.
- Behandling af hule områder: Tilføj afbalancerede kobberblokke eller behandl kantkobberstøbning
Grundlæggende om konstruktionsdesign
- Balance mellem lagene: Sørgfor symmetrisk fordelingaf PP-plader i flerlagsplader med ensartet tykkelse mellem 1-2 og 5-6 lag.
- Valg af tykkelse: Anbefalet tykkelse≥1,6 mm for SMT-kort, risikoen for vridning øges 3 gange for kort under 0,8 mm.
- Panel Design: BrugX-type panelstrukturertil at fordele belastningen med korrekt V-Cut-kontrol af resttykkelsen.
4.3 Kontrol af produktionsprocessen
Optimering af lamineringsprocessen
Eksempel på trinvis trykproces:
- Penetrationsfase: 5-10kg/cm² for fuldstændigharpiksflow
- Diffusionsfase: 20-25 kg/cm² for optimal binding mellem lagene
- Hærdningsfase: 30-35 kg/cm² for fuldstændighærdning
Temperaturkontrolprofil:
- Opvarmningshastighed: Langsom opvarmningved 1 ℃/min
- Blødgøringsfase: Trinvise blødgøring ved 130℃/150 ℃ i 10 minutter hver
- Effekt: 40 %forbedring i harpiksflowets ensartethed
Vigtige proceskontrolpunkter
- ForudskæringBagning: 150 °C, 8±2 timer for at fjerne fugt og frigøre spændinger
- Prepreg-behandling: Skelmellem kæde- og skudretninger (kæderetningens krympningsgrad er 0,2 % lavere end skudretningen)
- Kølingstyring: Brugtrinvis afkøling, med enpause på 5 minutter for hvert fald på 10 ℃.
- Efterbehandling med varmluft: Naturlig afkøling på marmorplader, hvorved hurtig afkøling undgås
4.4 Opbevaring og transportstyring
- Miljømæssig kontrol: 15-25 ℃, 40-60 % RH, kortvarige udsving ≤10 % RH/4 timer
- Stabelmetoder: Horisontalstabling ≤30 ark(≤20 for præcisionsplader), undgå lodret opbevaring
- Emballagebeskyttelse: Vakuumaluminiumsfolieposer +silicagel-tørremiddel (≥5 g/m²), isolering med polstringsmateriale
5. Reparationsmetoder til PCB-vridning
5.1 Reparation undervejs i processen
- Rulleudjævning: Øjeblikkelig behandling af skæve brædder, der opdages under processer ved hjælp af rulleudjævningsmaskiner
- Varmpressning: Brugbueformede forme til bagning og udjævning nær underlagets Tg-temperatur.
5.2 Reparation af færdige brædder
| Reparationsmetode | Gældende scenarier | Effektivitet | Risici |
|---|
| Koldpresset udjævning | Let vridning | Gennemsnit | Tilbøjelig til at komme tilbage |
| Varmpressning | Moderat vridning | God | Mulig misfarvning |
| Bueformet varmpresse | Forskellige forvridningsforhold | Bedst | Temperatur-/tidsregulering påkrævet |
Trin til varmpresning af buemold:
- Placerdet krumme printkort medden buede overflade vendt mod formoverfladen.
- Justerfastgørelsesskruerne forat deformere printkortet i den modsatte retning.
- Placeres i ovnen og opvarmes til nær substratets Tg-temperatur.
- Fortsæt i tilstrækkelig lang tid til fuldstændig afspænding af stress
- Fjern fra formen efter afkølingog stabilisering
6. Detektionog kvalitetskontrol
Sammenligning af metoder til detektion af PCB-vridning
| Detektionsmetode | Præcision | Hastighed | Omkostninger | Gældende scenarier |
|---|
| Visuel inspektion | Lav | Hurtig | Lav | Foreløbig screening |
| Lineal/følermåler | Medium | Medium | Lav | Rutinemæssiginspektion |
| Laserscanning | Høj | Hurtig | Høj | Masseproduktion |
| AOI-system | Høj | Medium | Høj | Højpræcisionsdetektion |
Praktiske teknikker til kvalitetskontrol
- Indgående inspektion: Bruglineal + følermåler tilat måle mellemrum i de fire hjørner og midtpunktet af de lange kanter, advarsel hvis det overstiger 0,3 mm.
- Forlodning: Forvarmning er især nødvendigt for tykke kobberplader for at frigøre spændinger.
- Regelmæssig overvågning: Kontrollerkobberfoliens oxidation ved opbevaring i mere end 6 måneder (kassér, hvis farveforskellen ΔE>5).
Sammenfatning
PCB-vridninger en kritisk faktor, der påvirker kvaliteten af elektroniske produkter. Gennem flerdimensionelle foranstaltninger, herunder materialevalg, designoptimering, proceskontrol og lagerstyring, kan vridning effektivt kontrolleres inden for de krævede grænser. For eksisterende vridningsproblemer kan passende reparationsmetoder også genoprette tab. Kontrol af PCB-vridning er ikke kun et teknisk spørgsmål, men også en omfattende afspejling af omkostnings- og kvalitetsstyring, der kræver et samarbejde mellem design-, produktions- og kvalitetsafdelingerne.
