SMT Patch Processing Terminals

Inden for moderne elektronikproduktion er SMT (overflademonteringsteknologi) er chipbearbejdning blevet en kerneproces i printkortmontage. Som en nøglekomponent i kredsløbsforbindelser spiller terminaler en afgørende rolle i SMT-chipbehandling.

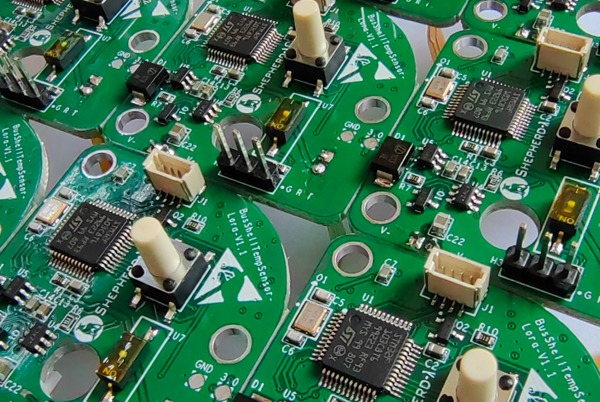

Terminalernes centrale rolle i SMT-overflademontering

Terminaler fungerer som kritiske grænseflader i elektroniske kredsløb og muliggør sikre elektriske forbindelser mellem komponenter, kredsløb eller enheder på et printkort (PCB). I SMT-montering (Surface Mount Technology) er terminaler typisk designet som kompakte, lette overflademonterede enheder (SMD'er) og loddes præcist på PCB-pads ved hjælp af automatiserede processer. Sammenlignet med Gennemgående hul-teknologi (THT)SMT-monterede terminaler giver overlegen pladsbesparelse, højere komponenttæthed og kompatibilitet med moderne elektroniks miniaturiseringstendenser.

Nøglefunktioner og fordele

1. Elektriske forbindelser: Terminaler etablerer pålidelige ledningsveje mellem komponenter og sikrer uafbrudt signal- og strømoverførsel.
2. Miniaturisering: SMT-terminaler muliggør mindre PCB-design, hvilket er afgørende for kompakte enheder som smartphones, wearables og IoT-moduler.
3. Samling med høj densitet: Deres lavprofildesign understøtter avancerede PCB-layouts med tæt placerede komponenter.
4. Proceseffektivitet: Automatiseret SMT-placering og reflow-lodning øger produktionshastigheden og -konsistensen.

Indvirkning på produktets ydeevne

• Signalintegritet: Korrekt loddede terminaler minimerer impedans og signaltab, hvilket er afgørende for højfrekvente anvendelser (f.eks. 5G-enheder).
• Mekanisk stabilitet: Loddefugenes kvalitet påvirker direkte modstandsdygtigheden over for vibrationer og termisk stress (f.eks. i bilelektronik).
• Pålidelighed: Fejl som tombstoning eller kolde samlinger kan føre til fejl i marken, hvilket understreger behovet for præcis proceskontrol.

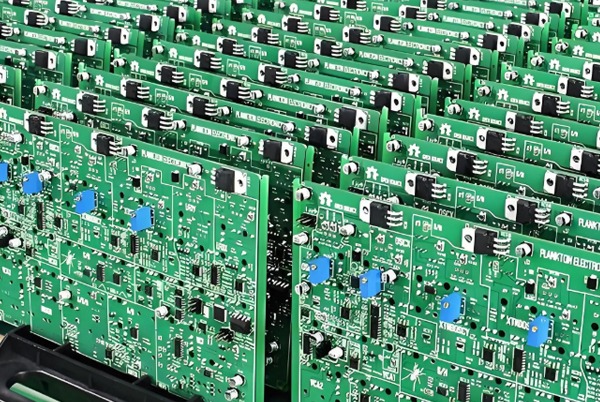

Forskellige terminaltyper og deres karakteristika

De forskellige anvendelsesscenarier inden for elektronikproduktion har givet anledning til forskellige typer SMT-terminaler (Surface Mount Technology), der hver især er designet til at opfylde specifikke tilslutningskrav:

1. Ledning-til-kort-terminaler

• Karakteristika:
• Designet til at forbinde ledninger til printkort, der ofte bruges i strømfordeling og signaltransmissionskredsløb.
• Giver robuste mekaniske forbindelser for langvarig elektrisk stabilitet.
• Anvendelser:
• Strømforsyninger, industrielle kontrolkort (f.eks. PLC-moduler).
• Eksempler på modeller: Phoenix CONTACT PT-serien.

2. Plug-in-terminaler

• Karakteristika:
• Gør det nemt at tilslutte og frakoble, ideelt til modulære enheder, der kræver hyppig vedligeholdelse.
• Optimeret kontaktstruktur sikrer holdbarhed efter gentagne parringscyklusser.
• Anvendelser:
• Udskiftelige moduler (f.eks. server backplanes, LED arrays).
• Testudstyr (f.eks. probe-interfaces).

3. Fjederterminaler

• Karakteristika:
• Bruger præcisionsfjedermekanismer til ensartet kontakttryk.
• Modstandsdygtig over for vibrationer og mekaniske stød, ideel til barske miljøer.
• Anvendelser:
• Elektronik til biler (ECU'er, sensorer, i overensstemmelse med ISO 16750).
• Industrielle kontrolsystemer.
• Eksempel på mærker: WAGO CAGE CLAMP®-serien.

4. Skrueterminaler

• Karakteristika:
• Høj mekanisk styrke på grund af fastgørelse med gevind.
• Understøtter applikationer med høj strømstyrke (op til 200A).
• Anvendelser:
• Kraftoverførsel (f.eks. invertere, transformere).
• Motordrev (f.eks. VFD-udgange).

5. Terminaler til særlige miljøer

5.1 Vandtætte terminaler (IP67/IP68)

• Vigtige funktioner:
• Forseglet med silikonepakninger eller indstøbningsmasse.
• Korrosionsbestandig (f.eks. opladningsstik til elbiler).
• Anvendelser: Udendørs LED-belysning, opladningsporte til elbiler.

5.2 Klemmer til høje temperaturer (150°C+)

• Materialer:
• Hus: PPS, LCP teknisk plast.
• Kontakter: Nikkel eller nikkellegeret belægning.
• Anvendelser: Sensorer i motorrummet, rumfartselektronik.

5.3 Højfrekvente terminaler (RF/højhastighedssignaler)

• Karakteristika:
• Impedanstilpasset (f.eks. 50Ω/75Ω).
• Skærmet for at minimere krydstale (f.eks. SMA-koaksialterminaler).
• Anvendelser: 5G-basestationer, højhastighedsdatagrænseflader (USB4.0/HDMI 2.1).

Krav til terminalprocessen

I SMT-montageprocessen har kvaliteten af terminallodningen direkte indflydelse på slutproduktets ydeevne og pålidelighed, så streng kontrol af hvert procestrin er afgørende:

Design af puder

Det er det første skridt til at sikre gode lodderesultater. Pudernes størrelse, form og placering skal passe præcist til terminalerne, så der er tilstrækkeligt loddeareal til at sikre forbindelsens styrke, samtidig med at man undgår for stor størrelse, der kan forårsage loddefejl.

Proces til udskrivning af loddepasta

Denne proces har en afgørende indflydelse på loddekvaliteten. Loddepastaens tykkelse, mængde og positioneringsnøjagtighed skal kontrolleres nøje. Moderne loddepastaprintere har typisk optisk positionering og 3D-detektion for at sikre printkvaliteten.

Proces for placering af komponenter

kræver ekstremt høj positioneringsnøjagtighed, især for multi-pin eller fine-pitch terminaler. Placeringsmaskiner med høj præcision bruger typisk visuelle justeringssystemer til at opnå positioneringsnøjagtighed på mikroniveau. Placeringstrykket skal også optimeres for at sikre god kontakt mellem klemmen og loddepastaen, samtidig med at man undgår et for stort tryk, der kan beskadige komponenten eller printkortet.

Reflow-lodning

Det er en af de mest kritiske faser i hele processen. Præcise temperaturkurver skal designes ud fra loddepastaens egenskaber og terminalernes/PCB'ernes termiske kapacitet for at sikre tilstrækkelig lodning og samtidig undgå termisk skade.

Inspektion og afprøvning

Fungerer som det endelige kvalitetssikringstjekpunkt. Automatisk optisk inspektion (AOI) kan opdage fejl i loddeudseendet, mens Test i kredsløb (ICT) eller funktionstest verificerer den elektriske forbindelses ydeevne. Til applikationer med høj pålidelighed kan der også være behov for mere dybdegående inspektioner som røntgeninspektion eller tværsnitsanalyse.

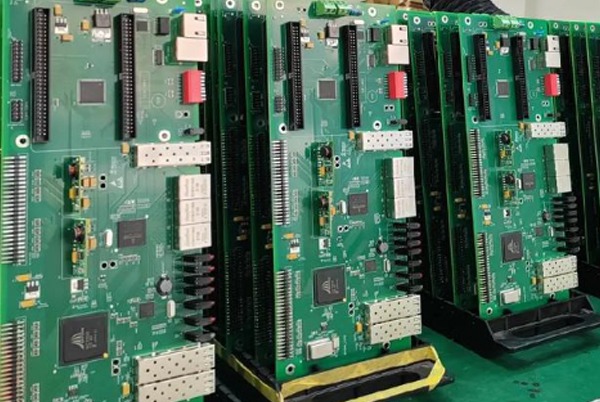

Anvendelsesområder

1.Forbrugerelektronik

I smartphones, tablets, smart-tv'er og andre enheder er miniaturiserede SMT-terminaler forbinder forskellige funktionsmoduler og sikrer effektiv signaloverførsel. Disse terminaler kræver høj præcision og stabilitet for at opfylde de strenge krav til pålidelighed i forbrugerelektronik.

2.Industrielle kontrolsystemer

Terminaler spiller en afgørende rolle i at forbinde PLC'er, sensorer og aktuatorer i barske industrielle miljøer. De skal tilbyde:

• Stærk anti-interferens kapacitet
• Modstandsdygtighed over for høje temperaturer
• Forlænget mekanisk levetid
  til at modstå fabriksforhold som vibrationer, støv og elektromagnetisk støj.

3.Bilelektronik

Anvendelser i biler kræver Strengere krav på terminaler, fra Motorstyringsenheder (ECU'er) til Infotainment-systemer. Terminaler af bilkvalitet skal sikre pålidelig drift under ekstreme temperaturer og vibrationer. De er ofte udstyret med:

• Specialiserede materialer (f.eks. plast til høje temperaturer)
• Forbedret plettering (guld/nikkel for korrosionsbestandighed)
• Overholdelse af industristandarder (f.eks. ISO 16750, AEC-Q200)

4. Kommunikationsudstyr

I 5G-basestationer, netværksswitches og routereskal terminalerne understøtte Transmission af højfrekvente signaler mens du minimerer:

• Tab af signal
• Elektromagnetisk interferens (EMI)
  Specialiserede designs (f.eks, skærmede stik, impedanstilpassede kontakter) sikrer højhastighedsdataintegritet.

5. Specialiserede områder (medicin, rumfart og forsvar)

Anvendelser i medicinsk udstyr, flyelektronik og militært udstyr kræver terminaler med:

• Modstandsdygtighed over for ekstreme miljøer (f.eks. sterilisering, stråling, vakuum)
• Ultrahøj pålidelighed (missionskritiske systemer)
• Miniaturisering (til implanterbare enheder eller satellitter)

Almindelige loddeproblemer og løsninger i SMT-montage

Selv med avanceret udstyr og processer kan der opstå forskellige problemer med terminallodning i SMT-montagen. Rettidig identifikation og løsning af disse problemer er afgørende for at sikre produktkvaliteten:

1. Dårlig dannelse af loddefuge (manglende befugtning/afbefugtning)

• Symptomer: Ufuldstændig metallurgisk binding mellem terminaler og pads.
• Årsager:
• Lav loddepasta-aktivitet
• Oxidation/forurening (PCB eller komponent)
• Forkert reflow-temperaturprofil
• Løsninger:
• Optimer opbevaring af loddepasta (kontrolleret fugtighed/temperatur)
• Forbedret PCB-rensning (plasma/kemisk behandling til fjernelse af oxidation)
• Juster reflowprofilen (sørg for korrekt spidstemperatur og tid over liquidus)

2. Kolde loddesamlinger (intermitterende forbindelse)

• Symptomer: Visuelt acceptable, men elektrisk upålidelige samlinger.
• Årsager:
• Utilstrækkelig mængde loddepasta
• Dårlig koplanaritet mellem terminalerne
• Utilstrækkelig befugtning (problemer med fluxaktivitet)
• Løsninger:
• Øg stencilens åbningsstørrelse for mere loddeaflejring
• Forbedre kvaliteten af terminalplettering (f.eks. ENIG frem for OSP for bedre befugtning)
• Brug nitrogenassisteret reflow for at reducere oxidering

3. Revnedannelse i loddefugen (mekanisk/termisk udmattelse)

• Symptomer: Revner opstår efter termisk cykling eller mekanisk belastning.
• Årsager:
• Spændingskoncentration på grund af stift pad-design
• Skør loddelegering (f.eks. SAC305 med højt aluminiumindhold)
• Hurtig afkøling forårsager indre spændinger
• Løsninger:
• Optimer pudegeometrien (dråbeformede puder til aflastning)
• Brug duktile loddelegeringer (f.eks. SAC305 med Bi-additiver)
• Kontrollér kølehastigheden (<4 °C/sek. for reduceret termisk chok)

4. Loddebroer (kortslutninger mellem stifter)

• Symptomer: Utilsigtede loddeforbindelser mellem tilstødende ledninger.
• Årsager:
• Overdreven aflejring af loddepasta
• Forkert indstillede komponenter eller stencil
• Utilstrækkelig reflow-profil (utilstrækkelig tid over liquidus)
• Løsninger:
• Finjuster stencildesign (reduceret åbningsstørrelse, arealforhold 1:0,8)
• Implementer step-stencils til komponenter med høj densitet
• Brug loddepasta med lav klump for at forhindre spredning

5. Tombstoning (løft af komponenter i den ene ende)

• Symptomer: En terminal løfter sig lodret under reflow.
• Årsager:
• Ujævne befugtningskræfter (f.eks. asymmetrisk termisk masse på puden)
• Ubalanceret mængde loddepasta mellem terminalerne
• For stort pres på placering af komponenter
• Løsninger:
• Symmetrisk pad-design (samme størrelse/termiske egenskaber)
• Ensartet deponering af loddepasta (laserskårne stencils for præcision)
• Optimer pick-and-place-trykket (typisk 0,5-1N for passive materialer)

Proaktive foranstaltninger til processtyring:

• Forproduktion:
• DFM-gennemgang (Design for Manufacturing) af pad/terminal-kompatibilitet
• Forsøg med print af loddepasta med SPI (Solder Paste Inspection)
• I produktion:
• AOI (automatiseret optisk inspektion) til detektering af defekter
• Regelmæssig profilering af reflow-ovne (KIC's termiske profileringssystemer)
• Efterproduktion:
• Tværsnitsanalyse for skjulte fugedefekter
• Mekanisk træktest til validering af ledstyrke

Ved systematisk at tage fat på disse problemer gennem procesoptimering, materialevalg og designforbedringerkan producenterne opnå >99,9% first-pass yield i SMT-produktion i store mængder.

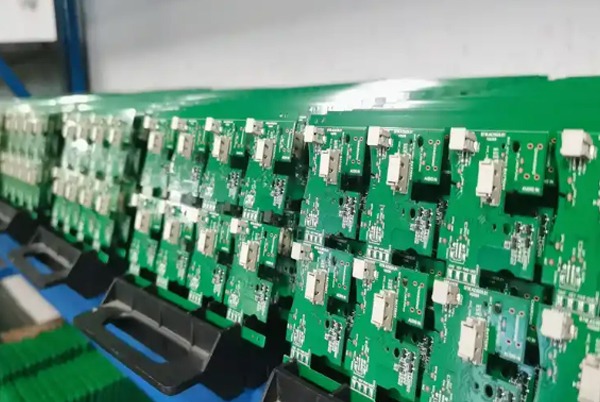

SMT-chipkomponenter og design af terminaler

I SMT-montage skal terminaler - som de centrale forbindelseskomponenter - optimeres i samarbejde med andre elektroniske komponenter (såsom modstande, kondensatorer, induktorer og IC'er) for at sikre kredsløbets ydeevne, pålidelighed og fremstillingsmuligheder.

1. SMD Modstande og terminaler

Vigtige overvejelser:

• Optimering af den aktuelle sti: Højstrømsmodstande (f.eks. effektmodstande) kræver terminalforbindelser med lav impedans for at forhindre lokal overophedning.
• Termisk styring: Terminaler i nærheden af højeffektmodstande skal have et godt varmeafledningsdesign (f.eks. brede kobberforbindelser eller termiske vias).
• Præcisionsmodstandsmatchning: Modstande med høj præcision (f.eks. 0,1%-tolerance) kræver terminaler med materialer med lav termisk EMF (f.eks. guld- eller palladium-nikkelbelægning) for at minimere temperaturdriftseffekter.

Optimeringsløsninger:

✔ Anvendelser med høj strømstyrke: Brug terminaler med høj strømkapacitet (f.eks. kobberlegering med tyk belægning), og optimer PCB-kobbertykkelsen (≥2 oz).
✔ Kredsløb med høj præcision: Brug terminaler med lav kontaktmodstand (f.eks. guldfingerkontakter) for at undgå risikoen for tin whisker.

2. SMD Kondensatorer og terminaler

Vigtige overvejelser:

• Højfrekvent afkobling: Afkoblingskondensatorer (f.eks. 0,1 μF MLCC'er) skal placeres så tæt som muligt på IC'ens strømstifter og tilsluttes via terminaler med lav induktans.
• Massefiltrering: Klemmer til elektrolytkondensatorer (f.eks. 100 μF faste kondensatorer) skal kunne tåle høje overspændingsstrømme for at forhindre, at loddefugen revner.
• ESR/ESL Impact: Parasitisk modstand/induktans i terminalerne påvirker kondensatorens højfrekvente ydeevne; optimer layoutet (f.eks. afkort spor).

Optimeringsløsninger:

✔ PCB-design i høj hastighed: Brug lav-ESL-terminaler (f.eks. korte ben eller indlejrede terminaler) for at reducere loopinduktansen.
✔ Applikationer med høj pålidelighed: Vælg mekanisk stødsikre terminaler (f.eks. fjederkontakter) for at forhindre, at kondensatoren løsnes af vibrationer.

3. SMD Induktorer og terminaler

Vigtige overvejelser:

• Effektinduktorer: Effektinduktorer i DC-DC-kredsløb (f.eks. afskærmede induktorer) kræver terminaler med lavt tab for at minimere DCR (DC-modstand).
• Højfrekvente induktorer: RF-kredsløbsinduktorer (f.eks. 0402-pakken) skal minimere den parasitære kapacitans/induktans, der introduceres af terminalerne.
• Undertrykkelse af EMI: Terminallayoutet for common-mode-induktorer skal være symmetrisk for at undgå differentieret støjkobling.

Optimeringsløsninger:

✔ Switch-Mode strømforsyninger (SMPS): Brug brede kobberforbindelser til effektinduktorer for at reducere ledningstab.
✔ Højfrekvente applikationer: Vælg terminaler med lave parasitære parametre (f.eks. mikrostrip- eller coplanar waveguide-design).

4. IC'er og terminaler

Vigtige overvejelser:

• Enheder med højt pin-antal (BGA/QFN): Kræver terminaler med fin pitch (f.eks. BGA med 0,4 mm pitch), hvilket kræver høj præcision ved fremstilling og montering af printkort.
• Højhastighedssignaler (PCIe/DDR): Terminalimpedansen skal være tilpasset (50Ω/100Ω differentieret) for at minimere refleksion og krydstale.
• CTE-matching: Terminalmaterialer (f.eks. kobberlegering) til store IC'er (f.eks. CPU'er/FPGA'er) skal matche PCB CTE (termisk udvidelseskoefficient) for at forhindre fejl ved termisk cykling.

Optimeringsløsninger:

✔ Højhastighedsdesign: Brug impedansstyrede terminaler (f.eks. stripline eller design med indbygget kapacitans) for at optimere signalintegriteten (SI).
✔ Emballage med høj pålidelighed: Brug vibrationsresistente terminaler til bil- og rumfartsapplikationer (f.eks. press-fit- eller underfill-processer).

5. Andre nøglekomponenter (krystaller, transformatorer osv.)

Selvom SMT-chipbehandlingsterminaler er små komponenter, spiller de en afgørende rolle i moderne elektronikproduktion. Fra grundlæggende elektriske forbindelser til kompleks signaloverførsel har terminalernes design og forarbejdningskvalitet direkte indflydelse på elektroniske produkters ydeevne og pålidelighed. Efterhånden som elektroniske produkter udvikler sig mod højere tæthed, højere ydeevne og mindre størrelser, stiger kravene til terminaler også konstant.
