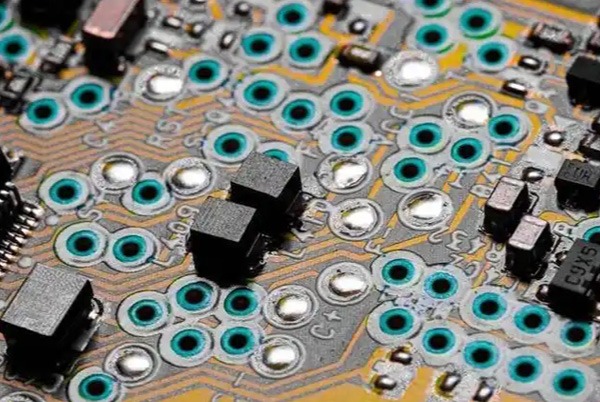

Vaativilla aloilla, kuten suurnopeusviestinnässä, teollisessa ohjauksessa ja huippuluokan kulutuselektroniikassa, on tärkeää, että 10-kerroksinen läpireikäinen PCB säilyttää korvaamattoman asemansa poikkeuksellisen luotettavuutensa, vahvan kantavuutensa ja kypsän valmistusprosessinsa ansiosta. Toisin kuin HDI sokea / haudattu via-tekniikka, läpireikä PCB käyttää reikiä, jotka läpäisevät kaikki kerrokset sähköliitäntöjä varten ja tarjoavat vankan fyysisen perustan monimutkaisille järjestelmille.
10-kerroksisten läpivientireikäisten piirilevyjen tekninen ydin
Suunnittelun ydin on 10-kerroksinen läpireikäinen PCB on optimaalisen sähköisen suorituskyvyn ja mekaanisen lujuuden saavuttaminen tarkan pinoamisrakenteen avulla. Optimoitu kerrospino ei ainoastaan hallitse tehokkaasti impedanssia, vaan myös parantaa merkittävästi signaalin eheyttä ja sähkömagneettista yhteensopivuutta (EMC).

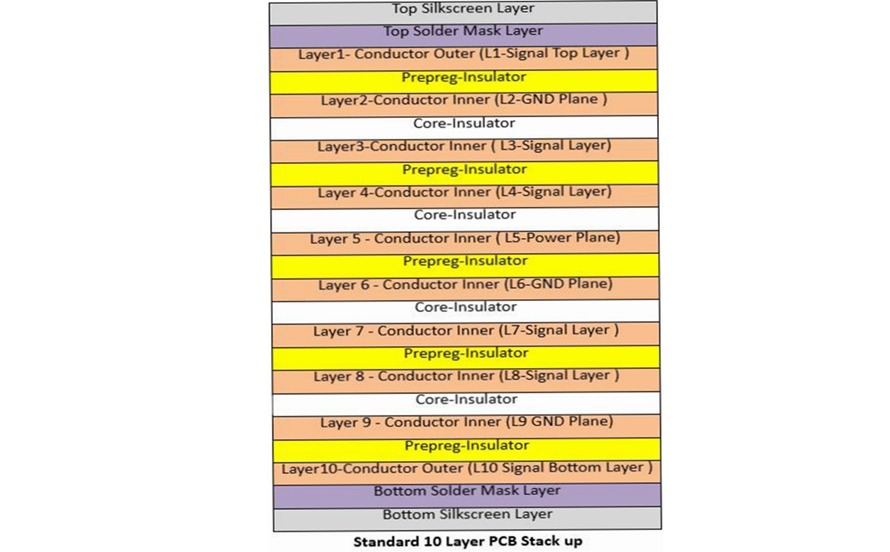

Tyypillinen suositeltava pinoamisrakenne on seuraava:
| Kerrosjärjestys | Kerrostyyppi | Ensisijainen toiminto Kuvaus |
|---|
| 1 | Signaalikerros | Pintakerros kriittisten komponenttien ja nopeiden signaalijohtojen sijoittamiseen. |
| 2 | Maataso | Tarjoaa täydellisen paluupolun ylä- ja Layer 3 -signaaleille ja suojaa häiriöitä. |
| 3 | Signaalikerros | Muodostaa mikroliuska-/liuskajohtoparin kerroksen 1 kanssa optimaalisen signaalin laadun varmistamiseksi. |
| 4 | Signaalikerros | Sisäinen signaalin reititys. |
| 5 | Power Plane | Tarjoaa vakaan, hiljaisen virransyötön siruille. |
| 6 | Maataso | Erottelee digitaaliset/analogiset maadoitukset ja tarjoaa referenssin ytimen tehotasolle. |
| 7 | Signaalikerros | Sisäinen signaalin reititys. |
| 8 | Signaalikerros | Muodostaa "mikroliuska/liuskajohtoparin" kerroksen 10 kanssa. |
| 9 | Maataso | Tarjoaa vertailutason pohjakerroksen signaaleille. |
| 10 | Signaalikerros | Pohjakerros komponenttien sijoittelua ja signaalien tuuletusta varten. |
Suunnittelun avainkohdat:
- Impedanssin säätö: Laske tarkasti jäljen leveys, dielektrinen paksuus ja dielektrinen vakio kriittisten impedanssien, kuten differentiaaliparien (esim. 100Ω), jatkuvuuden varmistamiseksi.
- Via DesignN/OFF): Läpireiän halkaisijaksi suositellaan ≥ 0,2 mm, ja tyynyn halkaisijan tulisi olla vähintään 1,5 kertaa reiän halkaisija hyvän mekaanisen vakauden ja sähköisen yhteyden varmistamiseksi.
Signaalinsiirron vakauden parantaminen
Signaalinsiirron vakaus on avainasemassa onnistumisen kannalta. 10-kerroksinen läpireikäinen PCB. Tämä edellyttää oikeaa materiaalivalintaa ja kehittyneitä käsittelytekniikoita.
- Substraatin valinta: Suurnopeus- tai suurtaajuussovelluksissa laminaatit, joissa on käytetty alhainen dielektrisyysvakio (Dk) ja alhainen häviökerroin (Df). suositellaan, kuten Rogers RO4350B (Dk=3,48, Df=0,0037). Verrattuna tavalliseen FR-4:ään se voi vähentää signaalin vaimenemista moninkertaisesti.
- Kuparifolion tyyppi: Korkeilla taajuuksilla esiintyvien "ihovaikutuksen" aiheuttamien häviöiden vähentämiseksi olisi valittava kuparikalvot, joiden pinnankarheus on pienempi, kuten esimerkiksi Valssattu hehkutettu kuparifolio (RACF) or Erittäin matala profiili (HVLP) Kuparifolio.
- Tarkkuusprosessit:
- Laserporaus: Saavutetaan ±5μm:n poratarkkuus, mikä takaa sileät reiän seinämät ja vähentää signaalin heijastumista.
- Yhtenäinen pinnoitus: Kuparin paksuuden tasaisuus rei'issä ±2μm:n tarkkuudella, mikä takaa tasaisen virransiirron.
- AOI ja röntgentarkastus: Täydellinen prosessin laadunvalvonta mahdollisten vikojen poistamiseksi.
2025 Kustannusten syväsukellus
Kustannusrakenteen ymmärtäminen 10-kerroksiset läpireikäiset PCB:t on olennaisen tärkeää hankkeen budjetoinnin ja kustannusten valvonnan kannalta. Vuoden 2025 markkinahinnoissa on erilaisia piirteitä.
1. Perushintaluokka:
- Vakiomateriaali FR-4: Noin 500 - 2000 RMB/neliömetri.
- Pieni erä/Prototyyppi: Nopeutetut prototyypit voivat olla jopa 12,05 RMB per kappale.
- Suurtaajuus- ja erikoismateriaalit: Kuten Rogers-laminaatit, joiden hinta on 2 000-5 000 RMB/neliömetri.
2. Ydinkustannusten erittelytaulukko:
| Kustannusluokka | Osuus | Keskeiset vaikuttavat tekijät ja kustannusvaihtelut |
|---|
| Suorat materiaalit | 40%-60% | - FR-4 Alusta: 0,3-0,8 RMB/cm².
- Korkean taajuuden materiaali: 2-5 RMB/cm²
- Kuparifolio: 3oz on ~80% kalliimpi kuin 1oz. |
| Käsittelymaksut | 30%-45% | - Laserporauksen kustannukset ovat 2-3x mekaaninen poraus
- 10-kerroksisen monipuristuslaminoinnin energiankulutus on ~50% suurempi kuin 6-kerroksisen.
- Blind/Buried via -prosessi lisää kustannuksia 30%-80%-80% |
| Pinnan viimeistely | 5%-10% | ENIG > Lyijytön HASL > OSP (Kustannukset kasvavat vasemmalta oikealle) |
| Tilausmäärä | Merkittävä vaikutus | Kustannukset erissä >50 ㎡ voivat olla 40%-60% alhaisemmat kuin prototyypeissä. |
3. Kustannusten vähentämisstrategiat:
- Suunnittelun optimointi: Jäljen leveyden vähentäminen ≥ 4miliin ja reiän halkaisijan ≥ 0,2 mm:iin voi vähentää käsittelyvaikeuksia ja kustannuksia 15%-25%.
- Eräostot: Ota yhteyttä suoraan tehtaisiin Jiangxin tai Dongguanin kaltaisilla alueilla suurten määrien tuotantoa varten, mikä tarjoaa merkittäviä hintaetuja.
Käsittelyn läpimenoajat ja nopeutusstrategiat Yleiskatsaus
Tuotantosyklin tarkka arviointi 10-kerroksiset läpireikäiset PCB:t on ratkaisevan tärkeää hankesuunnittelun kannalta.
- Standardi toimitusaika:
- Prototyyppien rakentaminen7-10 työpäivää.
- Massatuotanto: 10-15 työpäivää.
- Keskeiset vaikuttavia tekijöitä:
- Suunnittelun monimutkaisuus: Erikoisvaatimukset, kuten sokeat tai upotetut läpiviennit ja impedanssin hallinta, voivat lisätä 3-5 päivää.
- Tilausmäärä: Pienet erät (<10 ㎡) voidaan valmistaa 3-5 päivässä nopeasti valmistuvissa liikkeissä; suuremmat määrät vaativat pidemmän aikataulun.
- Strategiat läpimenoajan lyhentämiseksi:
- Nopeutetut palvelut: Jotkut Shenzhenin valmistajat (esim. Junjiexin) tarjoavat 24 tunnin nopeutettu prototyyppi palvelu, mutta se maksaa 2-3 kertaa enemmän kuin normaalihinta.
- Prosessin ja virtauksen optimointi: Laser Direct Imaging (LDI) -tekniikan käyttö, paneelien suunnittelun optimointi ja edistyneillä laitteilla varustettujen toimittajien valitseminen (esim. Shenzhenin toimittajat ovat usein 1-2 päivää nopeampia) voivat lyhentää kokonaissyklin 5-7 päivään.
Oikean valmistajan valinta on avainasemassa projektin onnistumisen kannalta. Seuraavassa on lueteltu toimittajien arvioinnin keskeiset osatekijät:
1. Teknisten valmiuksien arviointi:
- Varustetaso: Onko käytettävissä korkean tarkkuuden laserporauskoneita, LDI-valotusjärjestelmiä jne.?
- Prosessi Kokemus: Onko heillä kokemusta massatuotannosta 10-kerroslevyjen kanssa, erityisesti impedanssin hallinnan ja luotettavien pinnoitusvalmiuksien osalta?
2. Laatujärjestelmän sertifiointi:
- Täytyy olla IPC-6012 (jäykkien piirilevyjen pätevyys- ja suorituskykyvaatimukset) ja ISO 9001 sertifioinnit.
- Autoteollisuuden/sotilaskentän osalta on tarkistettava seuraavat todistukset IATF 16949.
3. Toimittajan valinnan tarkistuslista:
| Arviointiulottuvuus | Suositeltava toiminta | Riskien välttäminen |
|---|
| Maantieteellinen sijainti | Suositaan PCB-teollisuusklustereita, jotta toimitusketju voi reagoida nopeasti. | Vältä kauppiaita, joilla ei ole fyysisiä tehtaita. |
| Asiakkaiden tapaustutkimukset | Pyydä menestystarinoita asiaankuuluvilta aloilta (esim. tukiasemat, teollisuuden ohjaus). | Varo myyjiä, jotka eivät pysty esittämään todisteita. |
| Tekninen tuki | Vahvista lisäarvopalvelujen, kuten DFM-arvioinnin ja impedanssin laskennan, saatavuus. | Hylkää pelkät OEM-mallit ilman teknistä tukea. |
Suositus: Ennen lopullista päätöstä kannattaa valmistaa 5-10 testilevyä, jotta voidaan tarkistaa keskeiset seikat, kuten kuparin paksuus rei'issä (≥25μm) ja kerroksittainen rekisteröinti, ja selventää laatuvaatimusehdot sopimuksessa.
Sovellusskenaariot ja tulevaisuuden suuntaukset
10-kerroksiset läpireikäiset PCB:t ovat keskeisessä asemassa seuraavilla aloilla niiden erinomaisen vakauden ja tiheän yhteenliitettävyyden ansiosta:
- Teollisuuden ohjausjärjestelmät: Vaatii erittäin suurta mekaanista ja termistä luotettavuutta vaativissa ympäristöissä.
- Tukiaseman viestintälaitteet: Käsittele monimutkaisia signaaleja ja suurtaajuussiirtoja, jotka edellyttävät erinomaista signaalin eheyttä.
- Huippuluokan kulutuselektroniikka: Esimerkiksi palvelimet, huippuluokan näytönohjaimet, joissa on tasapainotettava suorituskyky, kustannukset ja lämmönhallinta.
Materiaalitieteen ja valmistusprosessien kehittymisen myötä, 10-kerroksiset läpireikäiset PCB:t kehittyvät kohti korkeampia taajuuksia, suurempaa tehotiheyttä ja parempaa lämmönhallintakykyä ja tarjoavat edelleen vankan laitteistoalustan seuraavan sukupolven elektroniikkalaitteille.
