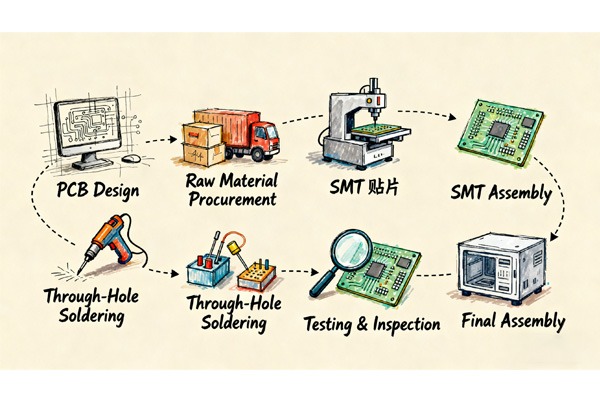

Pochoir de pâte à souder (La Fondation)
Le processus commence par l'application de pâte à braser sur la carte nue à l'aide d'un pochoir en acier inoxydable. La précision est ici vitale, car plus de 60% de défauts de PCBA proviennent d'un mauvais dépôt de pâte à braser. La pâte doit être parfaitement alignée avec les pads définis dans votre Principes de conception des circuits imprimés.

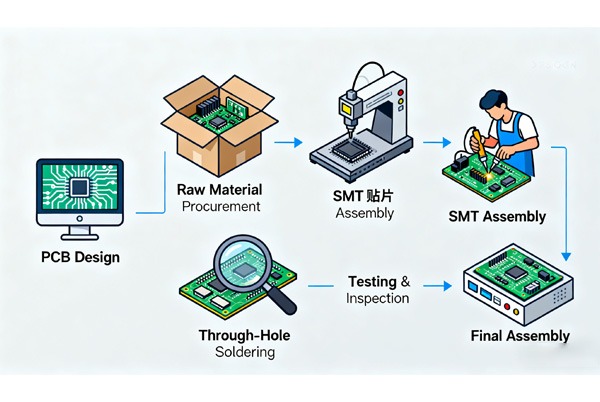

Pick and Place à grande vitesse (SMT)
Prélèvement sur les machines SMT automatisées Composants électroniques SMD et les placer sur la pâte à braser avec une précision de l'ordre du micron. C'est à ce stade que les conceptions à haute densité, telles que le Cartes de circuits imprimés HDIpour obtenir un facteur de forme compact.
Soudure par refusion et profilage thermique
La carte passe dans un four de refusion multizone où la pâte fond pour former des joints électriques et mécaniques permanents. Chez Topfast, nous personnalisons le profil thermique en fonction des caractéristiques suivantes Conception de l'empilage des circuits imprimés pour éviter la surchauffe des composants ou le "tombstoning".
Inspection et contrôle de la qualité (AOI et rayons X)
Pour garantir une fabrication sans défaut, chaque carte est soumise à un contrôle :
- AOI (Automated Optical Inspection) : Il recherche les composants manquants, les problèmes de polarité ou les ponts de soudure.
- Inspection par rayons X : Indispensable pour les BGA et les QFN où les joints de soudure sont cachés. Il s'agit d'un élément standard de notre assemblage de PCB haut de gamme flux de travail.
Technologie des trous traversants (THT) et assemblage manuel
Pour les composants nécessitant une grande résistance mécanique (comme les connecteurs ou les gros condensateurs), le THT est utilisé pour le soudage à la vague ou le soudage manuel. Si vous dépannez un prototype, vous devrez peut-être tester les condensateurs individuellement pour vérifier l'intégrité du circuit.
5 étapes pour assurer un flux de traitement fluide des circuits imprimés
- Effectuer un examen DFM avant la production
Effectuez une vérification de la conception pour la fabrication (DFM) afin de vous assurer que les empreintes correspondent à vos besoins. Composants SMD.
- Optimiser la nomenclature
Vérifiez que tous les composants sont disponibles et qu'ils portent les numéros de pièces corrects du fabricant afin d'éviter les retards d'assemblage.
- Définir les exigences en matière de pâte à braser
Choisissez entre une pâte à braser avec ou sans plomb (RoHS) ou sans nettoyage en fonction de l'environnement d'utilisation finale du produit. Conception de circuits imprimés.
- Intégrer les points de test
Ajoutez des points de test à votre mise en page pour faciliter le test en circuit (ICT) et la vérification fonctionnelle.
- Essais fonctionnels finaux
Une fois l'assemblage terminé, effectuez un test fonctionnel complet pour vous assurer que le PCBA répond à toutes les spécifications électriques avant l'expédition.
Questions fréquemment posées sur le traitement des PCBA
A : Un PCB est le circuit imprimé nu sans composants, tandis qu'un PCBA est l'assemblage fini avec tous les composants soudés et fonctionnels.
A : La normalisation de la taille des composants (par exemple, l'utilisation de 0603 au lieu de 0201) et la réduction au minimum des pièces uniques dans votre nomenclature peuvent réduire de manière significative les coûts liés à l'utilisation de la technologie de l'information. Assemblage du PCB coûts.
A : C'est le seul moyen d'inspecter les joints de soudure sous les BGA ou à l'intérieur des Cartes de circuits imprimés HDIIl s'agit de s'assurer qu'il n'y a pas d'espaces vides ou de courts-circuits cachés.
A : Oui, il s'agit d'un assemblage mixte. Le SMT est généralement réalisé en premier, suivi du THT par soudure à la vague ou par soudure manuelle pour les pièces à trous.
A : La plupart des échecs sont dus à une mauvaise Optimisation de la conception des circuits imprimésIl peut s'agir d'un volume de pâte à braser incorrect ou d'une gestion thermique inadéquate lors de la refusion.
Conclusion
Maîtriser les Guide de traitement des PCBA est la clé du lancement de produits électroniques réussis. En se concentrant sur le DFM, le placement SMT précis et les tests rigoureux, Topfast s'assure que vos conceptions se transforment en matériel de haute performance.
