Geïntegreerd 3D-ontwerp

Rigid-Flex Printplaten

Hybride PCB's die stijve en flexibele substraten combineren voor geavanceerde 3D-verpakking

Home / Rigid-Flex PCB

Kwaliteitsnormen & Certificeringen

Ons streven naar uitmuntendheid door internationale kwaliteitsnormen

IPC-6013

Klasse 3 Rigid-Flex-prestaties

IPC-2223

Sectioneel Ontwerp Standaard

ISO 9001

Kwaliteitsmanagementsysteem

RoHS

Beperking van gevaarlijke stoffen

UL 94V-0

Ontvlambaarheidsclassificatie

IPC-A-600

Aanvaardbaarheid van printplaten

Rigid-Flex Configuraties

Kies de juiste rigid-flex configuratie voor uw toepassing

Enkelzijdige Rigid-Flex PCB

Enkelzijdig Rigid-Flex

Basis rigid-flex constructie met enkele geleidende laag in flexibele gebieden.

✓ Kosteneffectieve oplossing
✓ Goede flexibiliteit
✓ Vereenvoudigde productie
✓ Betrouwbare interconnecties
Enkelzijdige offerte aanvragen

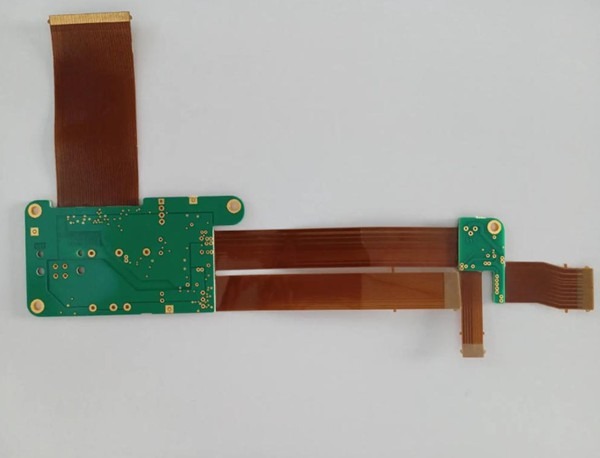

Dubbelzijdige Rigid-Flex PCB

Dubbelzijdig Rigid-Flex

Twee geleidende lagen in flexgebieden met via verbindingen voor een hogere dichtheid.

✓ Hogere circuitdichtheid
✓ Betere signaalroutering
✓ Verbeterde betrouwbaarheid
✓ Via interconnecties
Ontvang een dubbelzijdige offerte
Multilayer Rigid-Flex PCB

Meerlagig Rigid-Flex

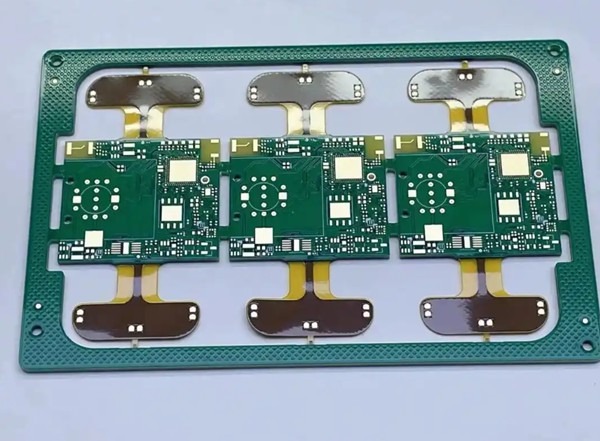

Geavanceerde rigid-flex met 4+ lagen voor complexe toepassingen met hoge dichtheid.

✓ Interconnecties met hoge dichtheid
✓ Verbeterde EMI afscherming
✓ Voedings- en aardingsvlakken
✓ Mogelijkheid tot complexe schakelingen
Meerlaagse offerte aanvragen
Boekbinder Rigid-Flex PCB

Boekbinder Rigid-Flex

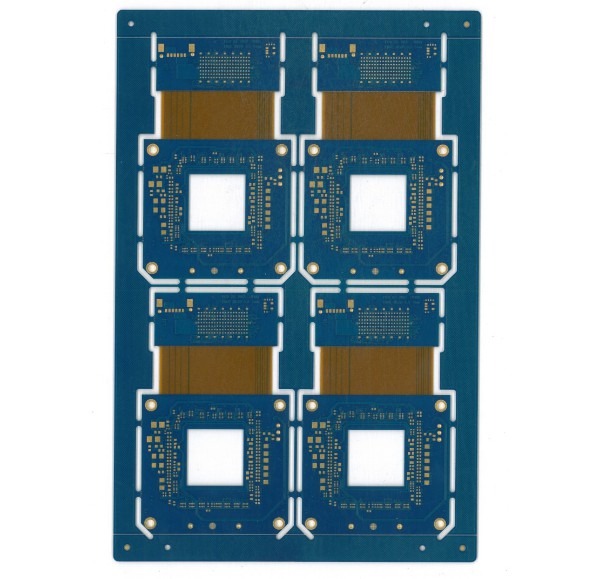

Complex ontwerp met meerdere stijve secties verbonden door flexibele circuits in een boekachtige configuratie.

✓ 3D-verpakkingsmogelijkheden
✓ Meerdere stijve secties
✓ Superieure betrouwbaarheid
✓ Ruimteoptimalisatie
Boekbinder offerte aanvragen

Materiaal Opties

Geavanceerde materialen voor hoogwaardige rigid-flex PCB-constructie

PI

Polyimide Flex

Standaard flexibel polyimidemateriaal met uitstekende thermische stabiliteit en flexibiliteit.

  • Temperatuurbereik: -65°C tot 260°C
  • Diëlektrische constante: 3,4-3,5
  • Toepassingen: Standaard stijf-flex
FR-4

FR-4 stijf

Standaard stijf PCB-materiaal met goede mechanische en elektrische eigenschappen.

  • Temperatuur: 130-140°C
  • Diëlektrische constante: 4,2-4,8
  • Toepassingen: Stijve profielen
LCP

Vloeibaar Kristal Polymeer

Hoogfrequent materiaal voor rigide flextoepassingen voor RF en microgolven.

  • Temperatuurbereik: -200°C tot 240°C
  • Diëlektrische constante: 2,9-3,2
  • Toepassingen: RF, microgolf
Adh

Lijmen

Gespecialiseerde lijmen om harde en flexibele lagen aan elkaar te lijmen.

  • Type: Acryl, Epoxy
  • Hechtsterkte: Hoog
  • Toepassingen: Lijmlagen

Productie Proces

Gespecialiseerd productieproces voor de productie van rigid-flex PCB's

01
Voorbereiding stijve-flexlaag

Laagvoorbereiding

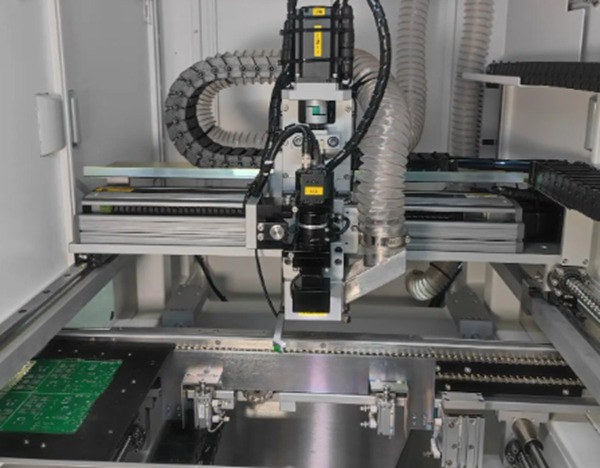

Afzonderlijke vervaardiging van harde en flexibele lagen met nauwkeurige materiaalselectie en snijden.

02
Lijmlaag Rigid-Flex

Laagverlijming

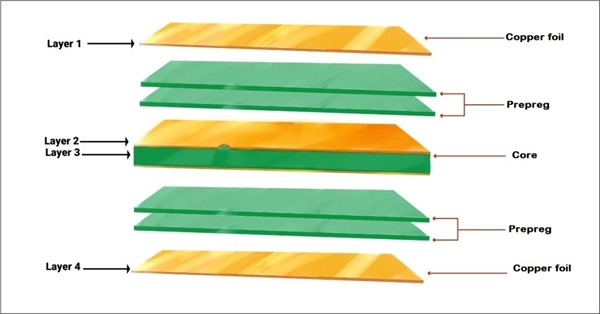

Nauwkeurige uitlijning en verlijming van harde en flexibele lagen met behulp van speciale lijmen.

03
Rigid-Flex boren

Gecontroleerd diepteboren

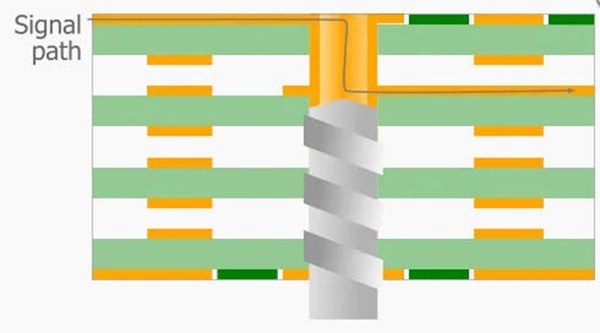

Nauwkeurig boren door gelijmde lagen met gecontroleerde diepte voor onderlinge verbindingen.

04
Toepassing Rigid-Flex Coverlay

Coverlay & Versteviger

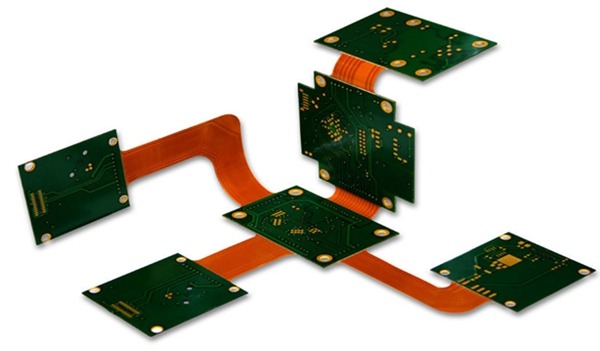

Toepassing van flexibele bekleding en stijve verstijvers voor bescherming en mechanische ondersteuning.

Technisch Specificaties

Onze productiemogelijkheden voor starre flexibele PCB's

2-16

Totaal lagen

Gecombineerde stijve en flexibele lagen

0,1 mm

Min Lijn/Ruimte

Minimale spoorbreedte en -afstand

0,15 mm

Min. gatgrootte

Minimale boorgrootte

±0,1 mm

Buigradius

Minimale dynamische buigradius

0,4-3,2 mm

Dikte printplaat

Algemeen plaatdiktebereik

1oz-2oz

Koper Gewicht

Flexibel gebied koperdikte

Sleutel Voordelen

Voordelen van rigid-flex PCB-technologie ten opzichte van traditionele oplossingen

Verminderde connectoren

Elimineer interconnecties en connectoren, waardoor de betrouwbaarheid toeneemt en het aantal storingspunten afneemt.

Ruimtebesparend

3D-verpakking vermindert de totale grootte en het gewicht van de verpakking met wel 60%.

Verbeterde betrouwbaarheid

Het weglaten van soldeerverbindingen en connectoren verhoogt de betrouwbaarheid en duurzaamheid van het systeem.

Verbeterde prestaties

Kortere signaalpaden en gecontroleerde impedantie verbeteren de elektrische prestaties.

Kostenreductie

Kortere assemblagetijd, minder onderdelen en vereenvoudigde installatie verlagen de totale kosten.

Ontwerpvrijheid

Flexibele ontwerpopties maken innovatieve productontwerpen mogelijk die niet mogelijk zijn met stijve platen.

Rigid-Flex PCB Producten

Professionele rigid-flex PCB-productie voor geavanceerde toepassingen

10-Layer Rigid-Flex PCB

10-Layer Rigid-Flex PCB

Technische specificaties, toepassingsvoordelen en Topfast's professionele productiemogelijkheden voor 10-laags rigid-flex boards. Topfast biedt...

Rigid-Flex3D PRINTPLAATGeavanceerd
Details bekijken Offerte aanvragen
4-Layer Rigid Flex PCB

4-Layer Rigid Flex PCB

De 4-layer rigid-flex PCB printplaat is een printplaatontwerp dat de eigenschappen...

Rigid-Flex3D PRINTPLAATGeavanceerd
Details bekijken Offerte aanvragen
Metalen versteviger Rigid-Flex PCB

Metalen versteviger Rigid-Flex PCB

Het metaalversterkte rigid-flex composietpaneel is een innovatieve constructieplaat die een hoge sterkte combineert met...

Rigid-Flex3D PRINTPLAATGeavanceerd
Details bekijken Offerte aanvragen
Alle producten bekijken

Ontwerp Richtlijnen

Belangrijkste overwegingen voor een succesvol ontwerp van starre flexibele PCB's

Bend Gebiedsontwerp

  • Minimale buigradius aanhouden (10-100x materiaaldikte)
  • Routetracks loodrecht op de buiglijn
  • Vermijd het plaatsen van vias in gebogen gebieden
  • Gebruik gebogen sporen in plaats van scherpe hoeken

Overgangszones

  • Geleidelijke overgang tussen stijve en flexibele gebieden
  • Versterk overgangspunten met extra afdeklaag
  • Gebruik scheurstoppen aan de randen van het bord
  • Overweeg mechanische spanningsontlasting

Laagopbouw

  • Symmetrische stapeling voor evenwichtige constructie
  • Consistente materialen in de hele stapel
  • Juiste lijmselectie voor verlijming
  • Overweeg CTE-overeenstemming tussen materialen

Opmerkingen over de productie

  • Duidelijk starre en flexibele gebieden markeren
  • Vereisten voor verstijvers specificeren
  • Geef de richting en locatie van de bocht aan
  • Inclusief montagehandleiding

FAQ

  • Welke certificeringen hebben PCB-fabrieken?

    Al onze producten zijn IPC-geclassificeerd met ISO 14001; ISO 9001; CE; ROHS-certificaten, enz. Onze producten worden op grote schaal gebruikt in communicatie, medische apparatuur, industriële besturing, voeding, consumentenelektronica en lucht- en ruimtevaart, auto-industrie en andere gebieden.

  • Hoeveel lagen kunnen jullie pcb rigid-flex boards aan?

    Stijve zone: meestal 4-20 lagen (tot 30 lagen), flexibele zone: 1-8 lagen (meerlaagse flexibele structuur), kan ook 6-12 lagen van stijf-flex combinatie (bijvoorbeeld, 6 lagen stijf + 2 lagen flexibel) typische structuur van het bord, het werkelijke aantal lagen moeten worden geverifieerd door DFM simulatie, meer dan 16 lagen van het ontwerp moeten extra worden beoordeeld voor het verlies van rendement (elke extra 5 lagen, de opbrengst daalde met 8-12%).

  • Is het mogelijk om het bord te kopiëren? Kunt u achteraf de eenheidsprijs van de partij geven?

    We kunnen de printplaat kopiëren, maar we kunnen de batchhoeveelheid niet evalueren en we kunnen de prijs niet direct aanbieden, omdat we het model en merk van de apparaten op de printplaat niet kennen en we de overeenkomstige prijs moeten geven op basis van het latere productieproces, het merk en model van de geassembleerde elektronische onderdelen en de productiehoeveelheid.

  • Stijve flex pcb offerte

    Onze prijsstructuur is transparant zonder verborgen kosten. Onze prijzen behoren tot de meest concurrerende ter wereld. In het geval van PCB's kunnen offertes worden gemaakt in slechts 10 minuten, afhankelijk van de moeilijkheidsgraad van de printplaten zal de offertetijd verschillen.

  • Rekent u kosten voor verzending?Hoe berekent u dat?

    Over het algemeen zullen we de klant vragen of hij/zij de verzendprijs voor zijn/haar referentie wil noemen voordat we een offerte maken.Zo ja, dan vragen we de prijs van het koeriersbedrijf op basis van het adres en de postcode, en het gewicht van het product, en geven dan de prijs op.
