Описание
Ii. Содержание

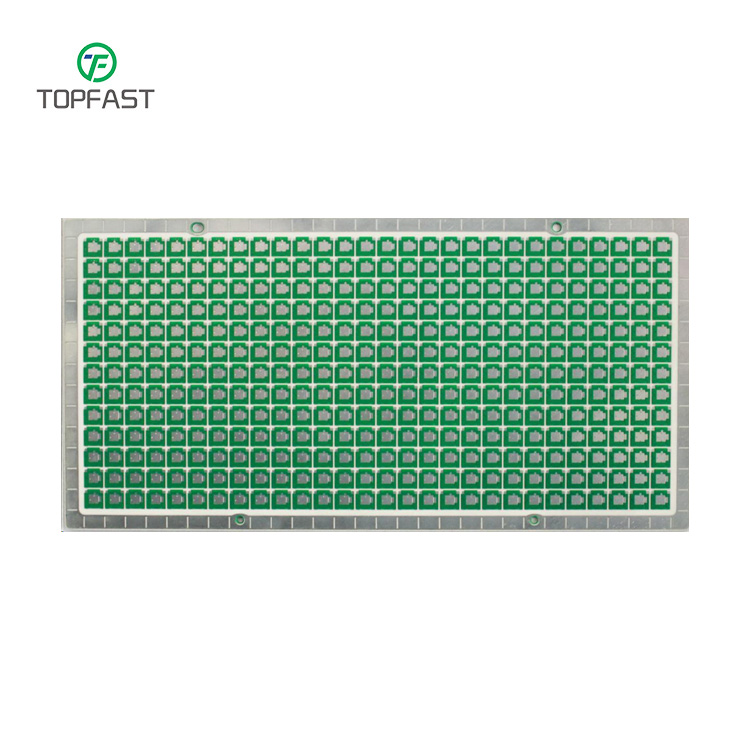

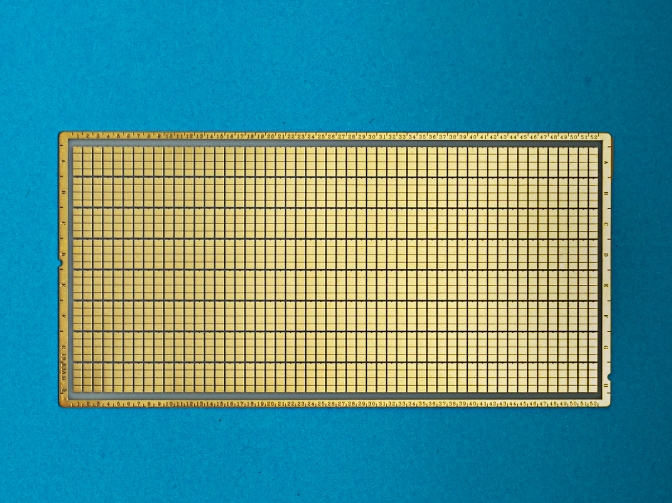

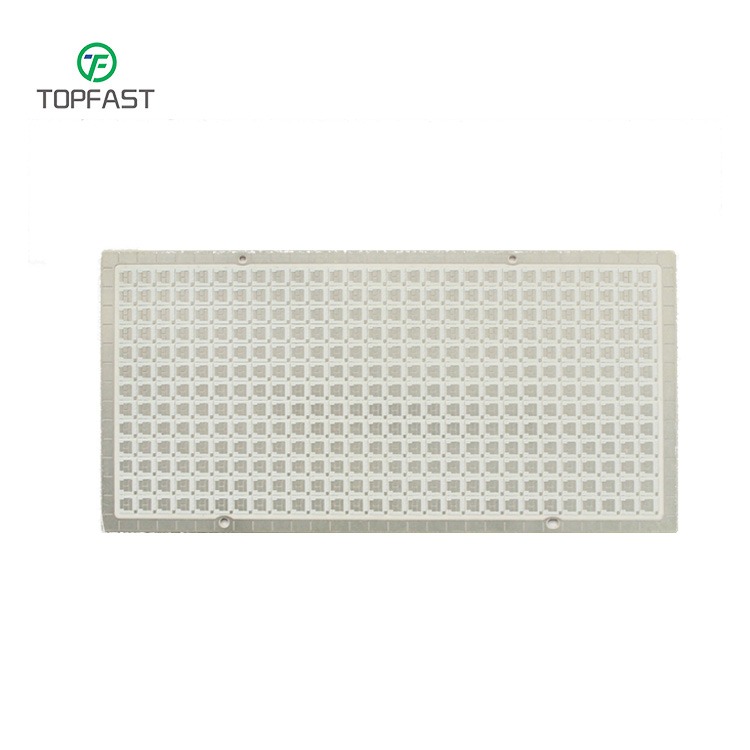

Керамические ПХД являются высокопроизводительными плат, которые используют керамические материалы, такие как Глинозема (Al?O?), нитрид алюминия (AlN) и оксид бериллия (BeO)? Как изоляционные субстраты. По сравнению с традиционными FR-4 или металлические стержневые ПХД, керамические ПХД предлагают? Превосходная теплопроводность, отличная электрическая изоляция, низкий коэффициент теплового расширения (ктэ) и выдающаяся механическая прочность, что делает их идеальными для высокоэнергетических, высокочастотных и высокотемпературных применений.
Введение в DUV очиститель ПХД
Глубокая ультрафиолетовая (DUV) очиститель ПХД специализированные платы предназначены для питания и управления Микробные 200- 280нм ультрафиолетовые световые системы, которые научно доказано уничтожить 99,9% бактерий, вирусов и патогенов. Эти ПХД интегрируют высокоэффективные драйверы, датчики и схемы управления для обеспечения безопасной и эффективной дезинфекции в медицинских, промышленных и потребительских областях применения.
Основные особенности пылеочистителей DUV ПХД
Высоковольтные ультрафиолетовые цепи водителя? - контролируемая точность подачи энергии на ртутные пары или ультрафиолетовые светодиодные лампы.
Усовершенствованный температурный менеджмент? - керамические или металлические субстраты для рассеивания тепла от высокомощных ультрафиолетовых излучателей.
Безопасность и охрана труда Системы мониторинга? - датчики движения, таймеры и предохранительное отключение для предотвращения воздействия на человека.
EMI/RFI экранирование? - предотвращает вмешательство в работу чувствительного медицинского оборудования/аппаратуры связи.
Коррозионностойкие материалы? - защита от воздействия озона (O?) побочных продуктов, образующихся при длинах волн уф-с.
Типы транспортных средств 6. Керамические ПХД
| - тип | Материалы по теме | Основные функции | Типичные области применения |
|---|---|---|---|
| Глинозема (Al?O?) | 96%/99% Al?O? | Эффективные с точки зрения затрат, зрелые технологии (~24 вт/мк) | Бытовая электроника, светодиодное освещение |
| Нитрид алюминия (AlN) | Организация < > | Сверхвысокая теплопроводность (170-230 вт/мк) | Мощные полупроводники, лидар |
| Окись бериллия (BeO) | Бо (фр.) | Экстремальная теплопроводность (~330 вт/мк) | Аэрокосмические, военные (ограниченные ввиду токсичности) |
| LTCC/HTCC | Многослойная керамика | Интегрированные пассивные компоненты, 3D проводка | RF модули, датчики |

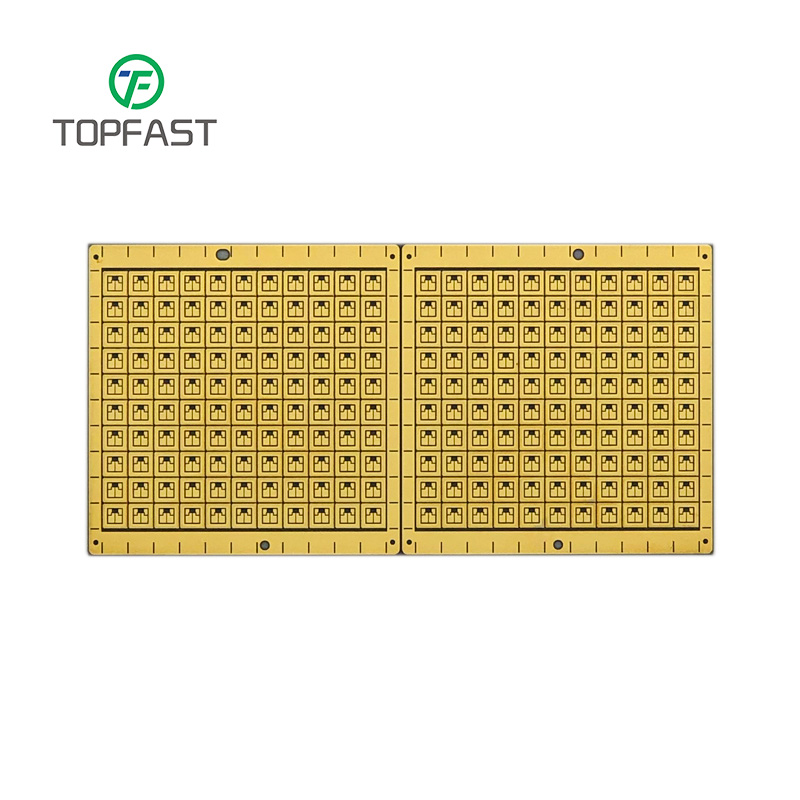

Свойство PCB для глубокого ультрафиолетового очистителя
| Толщина стенок керамики | 0.38/0.50мм |
| Длина и ширина отгрузки | 109.2* 54,5мм |
| Размер диафрагмы | Грань 0.07mm |
| Расстояние между отверстиями | Грань 0.25mm |
| Ширина линии | Грань 0.15mm |
| Ширина канала связи | Грань 0.11mm |
| Ширина дамб | Диаметр 0,2мм |
| Вокруг высоты дамбы | 0,6mm (0,6mm) |
| Тип сварки сопротивления | Зеленый, белый, черный |
| 3. Применение | Очиститель воздуха, кондиционер, холодильник, дезинфекционный шкаф, больничное отделение |
| Материалы по теме | 3 ДПК (3 ДПК) |
Topfast является производителем, который специализируется на производстве ПХД, PCBA в течение более 20 лет. У нас отличная команда исследователей в составе 28 человек. Мы можем помочь вам с единой услугой. Для поддержки всего процесса от исследования и разработки функций, обсуждения конструкции ПХД, производства ПХД, закупки компонентов до сборки ПХД.
Наша компания предлагает решения для PCB индустрии для клиентов в области шаблонов и небольших объемов. Благодаря качественной и своевременной поставке продукции мы завоевали широкое признание на рынке. Мы продолжим фокусировать внимание на удовлетворенности клиентов, наряду с "высоким качеством" И "быстрая доставка", и компания станет поставщиком электронных схем, достойным доверия клиентов. Наша фабрика в основном производит обычные двухсторонние ПХД, Многослойные ПХД Плиты, плиты HDI PCB, металлические плиты PCB и керамические ПХД. Полупроводниковые печатные платы, жесткие-гибкие печатные платы и гибкие печатные платы.
3. Важнейшие соображения, касающиеся проектирования
- Удельная длина волныОптимизировано для 265 нм (пиковое разрушение ДНК/РНК).
- Оптическая интеграцияСовместимость с кварцевыми трубами или отражающими алюминиевыми корпусами.
- Стандарты соблюдения требованийМэк 62471 (безопасность уф), UL 8800 (бактерицидные системы).
- Оптимизация срока службы: смягчает уф-разложение светодиодов с помощью постоянных драйверов тока.
4. Применение программного обеспечения
- Медицинская стерилизация: хирургическое оборудование дезинфекции, больничные системы вентиляции и кондиционирования воздуха.
- Очистка воды/воздуха: муниципальная очистка воды, чистый воздух в комнате.
- Бытовая техника и оборудование: портативные уф-дезинфицирующие средства для телефонов, масок и поверхностей.
- Безопасность пищевых продуктовДезинфекция ленточных транспортеров в упаковочных заводах.
