DIP Paketleme Nedir?
Çift hatlı paket (DIP), elektronik bileşenler için klasik bir paketleme biçimidir. Bu paketleme teknolojisi 1964 yılında Bryant Buck Rogers tarafından başlangıçta 14 pinli bir tasarım kullanılarak icat edilmiştir ve günümüzde belirli alanlarda yeri doldurulamaz bir rol oynamaya devam etmektedir.
DIP Ambalajın Temel Özellikleri
| Özellik | Şartname Açıklaması |
|---|
| Pim Düzenlemesi | Her iki tarafta simetrik dikey düzenleme |
| Standart Pim Aralığı | 0,1 inç (2,54 mm) |
| Sıra Aralığı | 0,3 inç veya 0,6 inç |
| Pin Sayısı | Tipik olarak 6-64 (DIPn adlandırma kuralı) |
| Ambalaj Malzemeleri | Plastik veya seramik |
| Kurulum Yöntemi | Açık delik teknolojisi |
DIP Paketlemenin Benzersiz Avantajları:
- Breadboard düzenleriyle mükemmel uyumlu pin aralığı
- Manuel montaj ve bakım işlemleri için uygundur
- Otomatik dalga lehimleme prosesleri ile uyumlu
- Prototip oluşturma ve eğitim deneylerinde son derece değerli

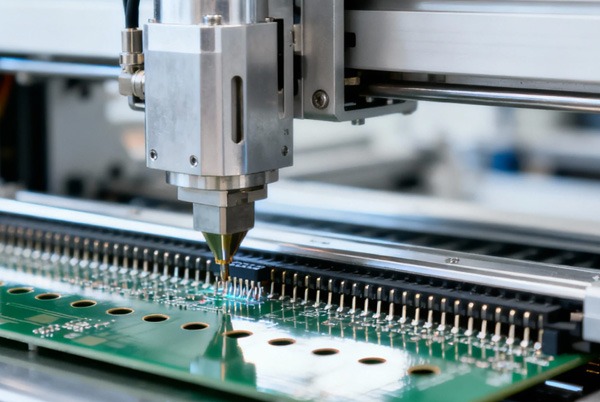

Eksiksiz DIP Eklenti İşleme Akışı
1. Aşama: Hazırlık
Malzeme Doğrulama ve Ön İşleme
- BOM listesine göre bileşen modellerini ve özelliklerini kesin olarak doğrulayın
- Pim ön işleme için otomatik toplu kondansatör uç kesme makineleri kullanın
- Transistörlü otomatik şekillendirme makineleri kullanılarak komple bileşen şekillendirme
Çevresel Gereklilikler
- ESD koruması: Operatörler anti-statik bilek kayışları takmalıdır
- Çalışma alanını temiz ve kuru tutun
- Proses gereksinimleri dahilinde sıcaklık ve nem kontrolü
Aşama 2: Plug-in Çalışması
Manuel Eklenti Teknik Noktalar:
- Düzlük Kontrolü: Bileşenlerin PCB yüzeyinde eğilmeden düz durduğundan emin olun
- Yön Tanımlama: Polarize bileşenler işaretlere göre doğru şekilde yerleştirilmelidir
- Kuvvet Kontrolü: Hasarı önlemek için hassas bileşenleri nazikçe tutun
- Pozisyon Doğruluğu: Pimler lehim pedlerini örtmemeli ve yükseklik standartları karşılamalıdır
Yaygın Eklenti Hataları ve Önleme Yöntemleri:
- Ters polarite → Yön belirleme eğitimini geliştirin
- Bükülmüş pimler → Taşıma tekniklerinin iyileştirilmesi
- Yüzer bileşenler → Eksiksiz yerleştirme sağlayın
Aşama 3: Lehimleme İşlemi

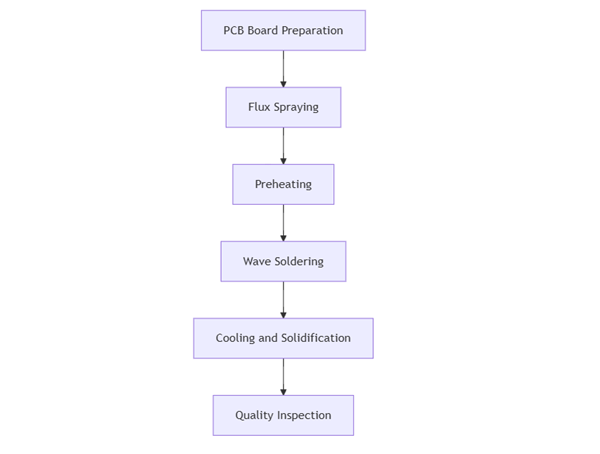

Detaylı Dalga Lehimleme Süreci
Anahtar Dalga Lehimleme Parametre Kontrolü:
- Ön ısıtma sıcaklığı: 80-120°C
- Lehimleme sıcaklığı: 240-260°C
- Konveyör hızı: 0,8-1,2 m/dak
- Lehim dalgası yüksekliği: 1/3-1/2 levha kalınlığı
Aşama 4: İşlem Sonrası ve Test

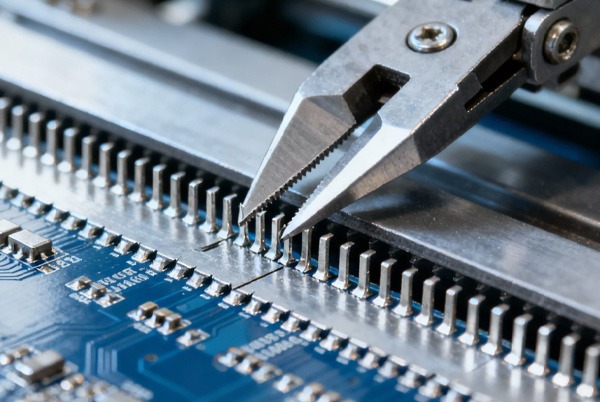

Kurşun Kesme Süreci Gereksinimleri:
- Artık kurşun uzunluğu: 1,0-1,5 mm
- Çapaksız temiz kesimler
- Lehim bağlantılarında veya PCB kartında hasar yok
Temizlik ve Denetim:
- Flux kalıntılarını temizlemek için çevre dostu temizleyiciler kullanın
- Lehim bağlantı kalitesinin görsel denetimi
- Devre performansını doğrulamak için fonksiyonel testler
Kalite Kontrol ve Denetim Standartları
Detaylı Muayene Maddeleri Tablosu
| Denetim Aşaması | Denetim İçeriği | Yeterlilik Standartları |
|---|
| Yerleştirme Sonrası Muayene | Bileşen konumu, yönü, yüksekliği | 100% süreç belgeleri ile uyumlu |
| Lehimleme Sonrası İnceleme | Lehim bağlantı kalitesi, köprüleme ve soğuk lehim bağlantıları | IPC-A-610 standardı |
| İşlevsel Test | Devre performansı, parametre göstergeleri | Müşteri teknik gereksinimleri |
Yaygın Kusurlar ve Çözümleri
- Sebepler: Oksitlenmiş pimler, yetersiz sıcaklık
- Çözümler: Malzeme depolama yönetimini güçlendirin, lehimleme parametrelerini optimize edin
- Sebepler: Aşırı çalışma kuvveti
- Çözümler: Çalışma tekniklerini iyileştirin, özel araçlar kullanın
- Sebepler: Belirsiz tanımlama, operasyonel ihmal
- Çözümler: Eğitimi geliştirin, hatasız tanımlamayı iyileştirin
Modern Elektronik Üretiminde DIP'in Konumu
SMT Teknolojisi ile Tamamlayıcı İlişki
Her ne kadar Yüzey Montaj Teknolojisi (SMT) elektronik üretiminde ana akım haline gelmiştir, DIP geçmeli işleme aşağıdaki senaryolarda hala yeri doldurulamaz avantajlarını korumaktadır:
DIP için Devam Eden Uygulama Alanları:
- Yüksek güçlü bileşenler
- Konnektör tipi tertibatlar
- Özel paketleme cihazları
- Küçük parti, çok çeşitli üretim
- Eğitim deneyleri ve Ar-Ge prototipleri
Teknik Ekonomik Analiz
DIP Plug-in İşlemenin Avantajları:
- Nispeten düşük ekipman yatırımı
- Olgun süreç, basit kullanım
- Güçlü uyarlanabilirlik, esnek modifikasyonlar
- Kolay bakım, daha düşük maliyet
Sektör Uygulamaları ve Gelecek Beklentileri
Temel Uygulama Alanları
- Endüstriyel Kontrol Sistemleri
- PLC modülleri
- Güç yönetimi devreleri
- Röle sürücü modülleri
- Araç kontrol sistemleri
- Güç tahrik modülleri
- Sensör arayüz devreleri
- İzleme araçları
- Tıbbi güç kaynakları
- Kontrol panoları
- Baz istasyonu güç kaynakları
- Arayüz dönüştürme modülleri
- Test ekipmanları
Teknoloji Geliştirme Trendleri
Otomasyon Yükseltmeleri:
- Otomatik yerleştirme makinelerinin genişletilmiş uygulaması
- Yapay görme denetim sistemlerinin yaygınlaştırılması
- Akıllı üretim yönetim sistemlerinin entegrasyonu
Süreç Yenilikleri:
- Yeni lehimleme malzemelerinin geliştirilmesi
- Çevre dostu temizlik teknolojilerinin uygulanması
- Yüksek yoğunluklu DIP ambalajın geliştirilmesi
Sektörel Uygulama Önerileri
Elektronik üretim işletmeleri için tavsiye ediyoruz:
- Ürün özelliklerini değerlendirin, SMT ve DIP süreç kombinasyonlarını makul şekilde planlayın
- Üretim hacmi ve çeşitlilik karmaşıklığına göre otomasyon seviyesini belirleme
- Yetenek Gelişimi için Temel Odak Alanları
- Kompozit teknik çalışanlarının eğitiminin güçlendirilmesi
- Kalite kontrol farkındalığını artırın
- Süreç optimizasyon yeteneklerinin geliştirilmesi
- Ekipman Yatırım Stratejisi
- Esnek üretim kabiliyetlerini göz önünde bulundurun
- Ekipman yükseltme uyumluluğuna odaklanın
- Denetim ekipmanlarına yatırımı vurgulayın
Sonuç
Elektronik üretiminde önemli bir süreç olan DIP geçmeli işleme, SMT teknolojisine göre daha az otomatik olmasına rağmen, belirli uygulama senaryolarında hala önemli avantajlar sağlamaktadır. Teknolojik gelişmeler ve süreç yenilikleri ile DIP geçmeli işleme, elektronik üretim alanında önemli bir rol oynamaya devam edecektir. DIP plug-in işleme teknolojisinde uzmanlaşmak, kurumsal üretim yeteneklerini geliştirmek ve ürün kalitesini sağlamak için büyük önem taşımaktadır.
