التقاطع بين الإلكترونيات والميكانيكا
تُعد لوحات الدوائر المطبوعة الصلبة التقليدية ثابتة؛ فبمجرد تركيبها، لا تتحرك. ولكن ماذا يحدث عندما يتعين على أجهزتك الإلكترونية أن تُطوى لتصبح جهازًا طبيًّا صغيرًا قابلًا للارتداء، أو أن تلتف داخل ذراع روبوتي، أو أن تتحمل الاهتزازات المستمرة لمحرك طيران؟ عندئذٍ تلجأ إلى تقنية «ريجيد-فليكس».
تجمع اللوحات الصلبة-المرنة بين ثبات مادة FR4 القياسية والتنوع الديناميكي للدوائر المرنة المصنوعة من البوليميد (PI). ومع ذلك، فإن تصميمها يُعرف بصعوبته الشديدة لأنك لم تعد مجرد مهندس كهربائي فحسب — بل أصبحت الآن مهندسًا ميكانيكيًا. في هذه المقالة، سنقوم بتفصيل العناصر الأساسية قواعد تصميم لوحات الدوائر المطبوعة (PCB) المرنة الصلبة وهو أمر ضروري لمنع تشقق المسارات، وانفصال الطبقات، والأعطال الميدانية الكارثية، مما يضمن استمرار تصميمك طوال دورة حياته المقصودة.
فهم بنية ومواد الألواح الصلبة-المرنة

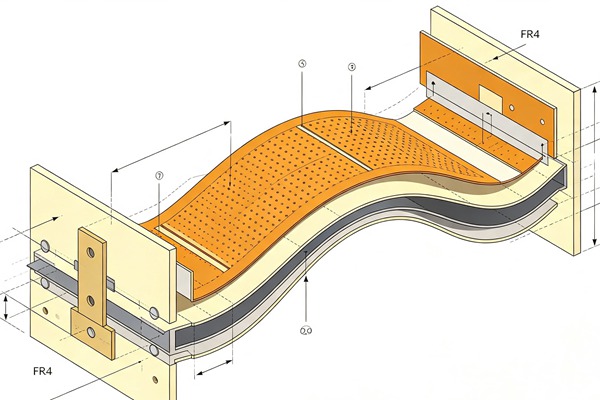

اللوحة الصلبة-المرنة النموذجية ليست مجرد لوحتين صلبتين متصلتين بواسطة كابل شريطي. فطبقات البوليميد المرنة مدمجة مباشرةً في تركيب الأجزاء الصلبة.
المواد الأساسية
- بوليميد البوليميد (PI): العمود الفقري لقسم المرونة. يتمتع مادة PI بقوة شد مذهلة، واستقرار حراري (يتحمل عملية اللحام بإعادة الانصهار)، ومقاومة كيميائية.
- النحاس المدلفن المُصلب (RA): بالنسبة للانثناء الديناميكي، يُفضل استخدام النحاس RA على النحاس المترسب كهربائيًا (ED). فبنية حبيباته الأفقية تتيح له الانثناء ملايين المرات دون أن يتكسر.
- طبقة التغطية مقابل قناع اللحام: لا تستخدم قناع اللحام السائل القابل للتصوير الضوئي (LPI) القياسي على الجزء المرن؛ لأنه سيتشقق على الفور. وبدلاً من ذلك، يتم تغليف المسارات بطبقة واقية مرنة من البوليميد لحمايتها.
منطقة الانتقال الحرجة

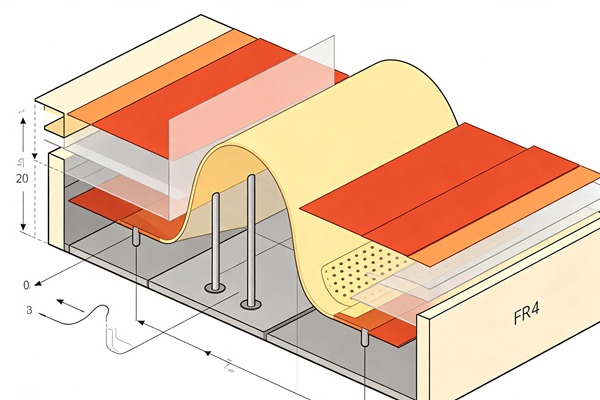

المنطقة الأكثر عرضة للخطر في أي تصميم صلب-مرن هي المنطقة الانتقالية—الخط الدقيق الذي تنتهي عنده مادة FR4 الصلبة وتبدأ عنده مادة البوليميد المرنة. ويعمل هذا التقاطع كمركز شديد لتركيز الإجهاد. وإذا تعرضت اللوحة لفشل ميكانيكي، فإنها تفشل في 90% من الحالات في منطقة الانتقال هذه بالذات.
الانثناء الديناميكي مقابل الانثناء الثابت
قبل إجراء التوجيه، يجب تحديد نوع التطبيق:
* ثابت (يتم تركيبه بالثني): يتم ثني اللوحة مرة واحدة أثناء التجميع لتتناسب مع العلبة، ونادرًا ما تتحرك بعد ذلك. والقواعد هنا أكثر مرونة قليلاً.
* ديناميكي: ستتعرض اللوحة للانثناء باستمرار طوال عمرها التشغيلي (مثل مفصلة جهاز كمبيوتر محمول أو مشغل آلي). ويجب تطبيق قواعد التصميم هذه بصرامة لضمان تحمل اللوحة ملايين دورات الانثناء.
كيفية التصميم للدوائر المطبوعة الصلبة-المرنة (قواعد التصميم الحاسمة)
اتبع هذه القواعد الهندسية.
- احسب نصف قطر الانحناء الأدنى
لا تقم أبدًا بطي الدائرة المرنة كقطعة من الورق. فنصف قطر الانحناء الأدنى هو الذي يحدد مدى شدة الانحناء الذي يمكنك القيام به للوحة دون كسر النحاس.
مرونة ديناميكية أحادية/ثنائية الجوانب: يجب أن يكون نصف قطر الانحناء ما بين 10 إلى 20 ضعف السماكة الإجمالية للجزء المرن.
المرونة الثابتة: يمكن زيادة نصف قطر الانحناء إلى 10 أضعاف السماكة.
(مثال: إذا كان سمك الجزء المرن 0.2 مم، فإن الحد الأدنى المطلق لنصف قطر الانحناء الديناميكي يتراوح بين 2.0 مم و4.0 مم). - حماية المنطقة الانتقالية
لا تقم أبدًا بوضع ثقوب التوصيل (vias) أو الثقوب المطلية (plated through-holes) أو مكونات التثبيت السطحي على مسافة تقل عن 0.1 بوصة (2.54 مم) من منطقة الانتقال. فالضغط الميكانيكي عند هذا الحد سيؤدي إلى تمزق ثقوب التوصيل وانقطاع وصلات اللحام الخاصة بالمكونات. وعادةً ما تضيف الشركات المصنعة حبيبة من الإيبوكسي أو السيليكون (لتخفيف الضغط) عند هذا التقاطع.
- استخدام «القطرات» و«الخطوط ذات الزوايا الدائرية»
تُعد الزاوية الحادة التي تشكلها المسارات بزاوية 90 درجة مصدرًا لزيادة الإجهاد. فعندما تنثني اللوحة، يتشقق النحاس بالضبط عند الزاوية الداخلية الحادة. لذا، يجب دائمًا استخدام أقواس ناعمة ومنحنية لتوجيه المسارات في منطقة الانثناء. علاوة على ذلك، أضف أشكالًا على شكل دمعة إلى جميع وصلات الثقوب والوسادات لتقوية الوصلة النحاسية عند نقطة التقاءها بالحلقة الدائرية.
- توزيع المسارات بشكل متدرج (رقائق مرنة على الوجهين)
إذا كانت هناك مسارات نحاسية على كل من الجانبين العلوي والسفلي للمادة المرنة، **فلا تقم بتوجيهها مباشرة فوق بعضها البعض**. فهذا يؤدي إلى صلابة موضعية (تُعرف باسم «تأثير العارضة على شكل حرف I») ويزيد من احتمال حدوث كسر. بدلاً من ذلك، قم بترتيب المسارات بشكل متداخل بحيث تتناوب في المسافات، مما يؤدي إلى توزيع الضغط بشكل متساوٍ.
- استخدام صب النحاس المتقاطع
تجعل طبقات التأريض المصنوعة من النحاس الصلب المنطقة المرنة شديدة الصلابة وعرضة للتشقق. استبدل طبقات النحاس الصلب بنمط شبكي مخطط أو شبكي في المناطق المرنة. وتتمثل النسبة النموذجية في مسار كهربائي بعرض 0.2 مم مع نافذة بعرض 0.4 مم. ويحافظ ذلك على الحماية الكهربائية مع تحسين المرونة بشكل كبير.
لتحقيق أقصى درجة من الموثوقية الميكانيكية والامتثال لمعايير IPC-2223، قم بدمج هذه العناصر قواعد تصميم لوحات الدوائر المطبوعة (PCB) المرنة الصلبة في بيئة CAD الخاصة بك.
اعتبارات متقدمة: السرعة العالية وHDI
ويؤدي الجمع بين التصميم المرن-الصلب والمتطلبات الكهربائية المتطورة إلى إضافة مستوى آخر من التعقيد.
إذا كنت تقوم بتوجيه إشارات متعددة الجيجابت عبر حدود مرنة، فيجب عليك التأكد من بقاء المعاوقة مستقرة. تختلف الثابتة العازلة للبولي إيميد (PI) عن تلك الخاصة بـ FR4 (عادةً ما تكون حوالي 3.2 مقابل 4.4)، كما أن استبدال مستوى التأريض الصلب بمستوى تأريض مخطط يؤدي إلى تغيير سعة المسار. يجب عليك استخدام محلل حقل ثلاثي الأبعاد لإعادة حساب عرض المسار خصيصًا للجزء المرن للحفاظ على تلك المعاوقة البالغة 85 أوم أو 100 أوم. للحصول على رؤى أعمق حول سلامة الإشارة، اقرأ دليلنا حول تقنيات أساسية لتوجيه مسارات الدوائر المطبوعة (PCB) عالية السرعة.
علاوة على ذلك، إذا كانت المقاطع الصلبة الخاصة بك تتطلب تصغيرًا شديدًا، فيمكنك دمج تصنيع لوحات الدوائر المطبوعة (HDI) بأي طبقة داخل المناطق الصلبة، مع قصر الطبقات المرنة على طبقة أو طبقتين فقط من طبقات التوجيه لتحقيق أقصى قدر من قابلية الانحناء.
الأسئلة الشائعة (FAQ)
المقوي هو قطعة إضافية من مادة صلبة (عادةً ما تكون من مادة FR4 أو البوليميد أو الفولاذ المقاوم للصدأ) يتم لصقها على منطقة محددة من الدائرة المرنة. ويُستخدم لتوفير الدعم الميكانيكي تحت المكونات الثقيلة (مثل الموصلات) أو لتكثيف حافة الدائرة المرنة بحيث يمكن إدخالها في موصل ZIF (قوة إدخال صفرية).
نعم، ولكن مع بعض الشروط. يجب أن تكون المكونات الموجودة على المنطقة المرنة صغيرة الحجم وموجهة بحيث يكون أطول أبعادها موازيًا لمحور الانحناء لتقليل الضغط على وصلات اللحام إلى أدنى حد ممكن. بالإضافة إلى ذلك، يجب استخدام عناصر تقوية أسفل المكونات ذات عدد المسامير الكبير أو الموصلات الثقيلة لمنع تمزق المادة المرنة.
يُنصح بشدة بعدم استخدامه. يتميز النحاس ED ببنية حبيبية عمودية، مما يجعله عرضة لحدوث تشققات دقيقة تحت تأثير الإجهاد المتكرر. أما النحاس المدلفن المصلد (RA)، بفضل بنيته الحبيبية الأفقية، فهو أفضل بكثير في حالات الانثناء الديناميكي.
الخاتمة
الإتقان قواعد تصميم لوحات الدوائر المطبوعة (PCB) المرنة الصلبة تسد هذه التقنية الفجوة بين الأداء الكهربائي والمتانة الميكانيكية. ومن خلال التحكم الدقيق في نصف قطر الانحناء، وتعزيز مناطق الانتقال، وترتيب المسارات بشكل متداخل، وتلطيف الزوايا الهندسية، يمكن للمهندسين تصميم وصلات داخلية عالية الديناميكية قادرة على الصمود في أقسى البيئات. ورغم أن مرحلة التصميم تتطلب جهدًا أكبر بلا شك، فإن ما ينتج عنها من تقليل الحجم ومكاسب في الموثوقية يستحقان هذا الجهد تمامًا.
