Miten PCB-materiaalin ja kerroksen valinnat vaikuttavat valmistuskustannuksiin

Alustan materiaali: FR-4 vs. kehittyneet laminaatit

Perusmateriaali on suurin kustannustekijä. Tavallinen FR-4 on edullinen useimmille kulutustavaroille, mutta nopeat tai suuritehoiset mallit vaativat erikoismateriaaleja.

  • Kustannusvaikutus: FR-4:stä siirtyminen vähähäviöisiin materiaaleihin (kuten Megtron 6) voi nostaa materiaalikustannuksia 300%-500%.
  • Ammattilaisten vinkki: Ymmärtäminen mitä PCB-suunnittelu requirement on varhainen, mikä auttaa välttämään materiaalien ylimäärittelyn.

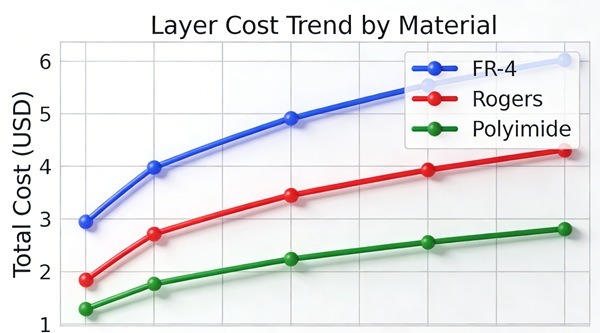

Materiaali- ja kerroskustannukset

Kerrosluku ja peräkkäinen laminointi

Kerrosten määrän lisääminen ei vain lisää materiaalia, vaan myös käsittelyaikaa ja monimutkaisuutta.

  • Standardi monikerroksinen: 4-kerroksinen levy on paras vaihtoehto kustannusten ja suorituskyvyn suhteen.
  • HDI-vaikutus: Jos suunnittelusi edellyttää HDI PCB valmistus, kustannukset nousevat laserporauksen ja peräkkäisten laminointisyklien vuoksi. Katso Ultimate Guide to PCB Stack-up Design optimoida kerrosten käyttö.

Kuparin paino ja erikoistuneet ominaisuudet

Tehoelektroniikan raskas kupari (esim. 3oz tai 4oz) lisää kustannuksia pidempien syövytysaikojen ja ylimääräisen raakakuparin käytön vuoksi.

Miten: 5 vaihetta PCB-valmistuskustannusten vähentämiseksi: 5 vaihetta PCB-valmistuskustannusten vähentämiseksi

  1. Vakioi paneelin käyttö

    Suunnittele levyjen mitat siten, että vakiotuotantopaneelien käyttö maksimoidaan ja jätettä vähennetään.

  2. Optimoi kerrosten määrä

    Siirry korkeampiin kerroslukuihin (esim. 6:sta 8:aan) vain, jos signaalin eheyttä ei voida muuten säilyttää.

  3. Minimoi ainutlaatuiset Via-tyypit

    Käytä läpivientiä sokeiden tai upotettujen läpivientien sijasta, jos mahdollista, jotta vältytään monimutkaisilta läpivienneiltä. HDI-valmistus prosessi.

  4. Komponenttien valinnan yksinkertaistaminen

    Käytä standardia SMD elektroniset komponentit
    vähentää monimutkaisuutta ja kustannuksia PCBA-käsittelyn virtaus.

  5. Suorita DFM-tarkistus

    Tunnista kalliit ominaisuudet (kuten erittäin pienet jäljen leveydet) ennen tiedostojen lähettämistä tehtaalle.

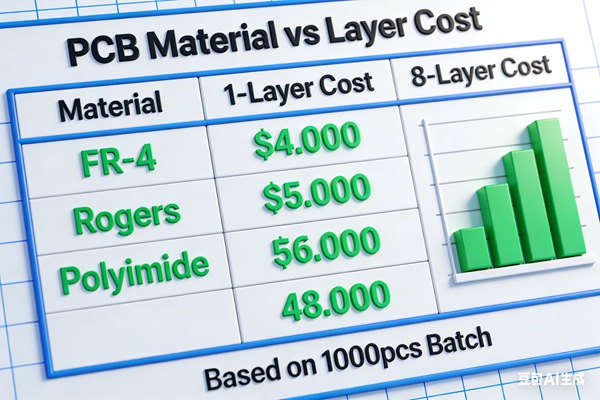

Materiaali- ja kerroskustannukset

Materiaali- ja kerroskustannukset FAQ

K: Kaksinkertaistuuko hinta, jos lisään kaksi kerrosta?

A: Ei. Yleensä siirtyminen 4:stä 6:een kerrokseen nostaa hintaa 30%-50%, ei 100%, koska asennus- ja testauskustannukset pysyvät samanlaisina.

K: Voinko käyttää FR-4:ää korkeataajuussuunnittelussa säästääkseni rahaa?

A: Ainoastaan hyvin lyhyille jäljille. Pitkillä signaalireiteillä FR-4:n korkea Df (Dissipation Factor) aiheuttaa signaalin häviämistä, mikä vaatii kehittyneet optimointistrategiat.

K: Miten mikroviat vaikuttavat talousarvioon?

A: Mikroviat edellyttävät laserporausta, joka on kalliimpaa kuin mekaaninen poraus. Ne ovat välttämättömiä HDI PCB:t mutta niitä olisi vältettävä edullisissa vakiomalleissa.

K: Onko lyijytön (RoHS) materiaali kalliimpaa?

A: Materiaalikustannusten ero on nyt mitätön, mutta PCBA-käsittely vaatii korkeampia uudelleenjuoksutuslämpötiloja, mikä voi edellyttää korkeamman Tg:n substraatteja.

K: Miten juotosmaskin väri vaikuttaa kustannuksiin?

A: Tavallinen vihreä on halvin. Erikoisvärit, kuten mattamusta tai violetti, voivat lisätä läpimenoaikaa ja kustannuksia koneen ylimääräisen puhdistuksen vuoksi.

Materiaali- ja kerroskustannukset

Päätelmä

PCB-materiaalin ja kerroksen valinnat ovat kriittiset vipuvoimat valmistuskustannusten hallitsemiseksi. Valitsemalla sopivat substraatit, optimoimalla kerrosten lukumäärän ja tasapainottamalla kuparin paksuuden insinöörit voivat tuottaa korkealaatuiset, kustannustehokkaat PCB:t.Oikeiden materiaalien valinnan ansiosta insinöörit voivat vähentää PCB-kustannuksia uhraamatta luotettavuutta tai valmistettavuutta

Varhaiset suunnittelupäätökset yhdistettynä DFM-arviointi ja valmistajan ohjeet ovat avainasemassa maksimaalinen kustannustehokkuus luotettavuudesta tinkimättä.
