PCB-kokoonpano ja IPC-standardit

Elektroniikan valmistuksen alalla IPC-standardit tarjoavat tieteellisiä eritelmiä jokaista vaihetta varten suunnittelusta tuotantoon, ja ne vaikuttavat ratkaisevasti seuraavien tuotteiden suorituskykyyn ja luotettavuuteen. painettu piirilevy (PCB) kokoonpanon lopputuotteet.

Mitä IPC-standardit ovat?

IPC-standardit (jotka tunnettiin aiemmin nimellä Printed Circuit Association -standardit, nykyisin lyhennettynä Electronic Industries Association -standardit) ovat laajalti tunnustettu elektroniikkateollisuuden laadun vertailujärjestelmä, joka kattaa koko prosessin piirilevysuunnittelusta, raaka-aineiden valinnasta, kokoonpanoprosesseista lopputarkastukseen. Tämä maailmanlaajuisten teollisuusasiantuntijoiden yhdessä kehittämä standardijärjestelmä on kehittynyt ja jalostunut vuosikymmeniä, ja siitä on tullut välttämätön väline elektroniikkatuotteiden luotettavuuden ja johdonmukaisuuden varmistamisessa.

IPC-standardien rooli

1. Ne toimittavat suunnitteluinsinööreille tieteellisiä suunnittelueritelmiä, joilla varmistetaan, että PCB-layoutit täyttävät sähköiset suorituskykyvaatimukset ja ovat helposti valmistettavissa.
2. Ne tarjoavat valmistajille objektiiviset kriteerit prosessiparametreille ja laadun hyväksymiselle.
3. They establish a unified “technical language” for all links in the supply chain, greatly improving communication efficiency.

Vaikka IPC-standardit eivät itsessään ole oikeudellisesti sitovia, tiettyjen IPC-standardien tasojen noudattamisesta tulee usein pakollinen vaatimus sopimuksissa korkean luotettavuuden elektroniikkatuotesektoreilla, kuten ilmailu- ja avaruusalalla, lääkinnällisissä laitteissa ja autoelektroniikassa.
IPC-standardeja päivitetään jatkuvasti, kun elektroniikkalaitteet kehittyvät yhä pienikokoisemmiksi ja tiheämmiksi ja uudet prosessit, kuten lyijytön juottaminen, yleistyvät.

PCB-kokoonpanon keskeiset IPC-standardit

IPC-A-610

IPC-A-610 on laajimmin tunnustettu IPC-standardi elektroniikkakokoonpanon alalla, ja se sisältää yksityiskohtaiset visuaaliset kriteerit elektroniikkakokoonpanojen laadun hyväksymiselle. Uusimmassa versiossa, IPC-A-610J (julkaistaan vuonna 2024), määritellään hyväksymiskriteerit eri näkökohdille juotosliitosten laadusta ja komponenttien sijoittelusta mekaaniseen kokoonpanoon. Sen merkittävin piirre on elektroniikkakokoonpanojen luokittelu kolmeen luotettavuustasoon, jotka perustuvat erilaisiin tuotesovellusskenaarioihin:

• Luokka 1 – yleinen kulutuselektroniikka
• Soveltuu jokapäiväisiin elektroniikkatuotteisiin, joiden käyttöikävaatimukset ovat alhaiset ja käyttöympäristö on suotuisa, kuten leluihin ja tavallisiin kodinkoneisiin. Pienet kosmeettiset viat, jotka eivät vaikuta toiminnallisuuteen, ovat sallittuja, kuten epäyhtenäinen juotosliitoksen kiilto tai komponenttien lievä vinoutuminen.
• Luokka 2 – Erityispalveluelektroniikka
• Soveltuu teollisuus- ja kaupallisiin laitteisiin, jotka vaativat pidempää käyttöikää ja suurempaa luotettavuutta, kuten viestintälaitteet ja teollisuuden ohjausjärjestelmät. Vaaditaan tiukempaa prosessinvalvontaa kuin luokassa 1, ja vikojen sietokyky on huomattavasti pienempi.
• Luokka 3 – Korkean suorituskyvyn elektroniikka
• Sovelletaan kriittisiin laitteisiin, joiden on toimittava jatkuvasti ilman vikoja, kuten lääketieteellisiin elämää ylläpitäviin järjestelmiin, ilmailu- ja avaruuselektroniikkaan ja autojen turvajärjestelmiin. Sovelletaan tiukimpia hyväksymiskriteerejä, eikä prosessivirheitä sallita juuri lainkaan.

Käytännön sovelluksissa IPC-A-610 määrittelee eri prosessivirheiden ominaisuudet ja hyväksyttävät rajat, kun taas IPC-J-STD-001-hitsausprosessistandardit määrittelevät eri hitsausvirheiden tyypit ja hyväksymiskriteerit.IPC-A-610-standardia käytetään yleensä yhdessä IPC-J-STD-001-hitsausprosessistandardien kanssa, jotta voidaan varmistaa kattava laadunvalvonta koko prosessin ajan toteutuksesta lopputarkastukseen.

IPC-2221

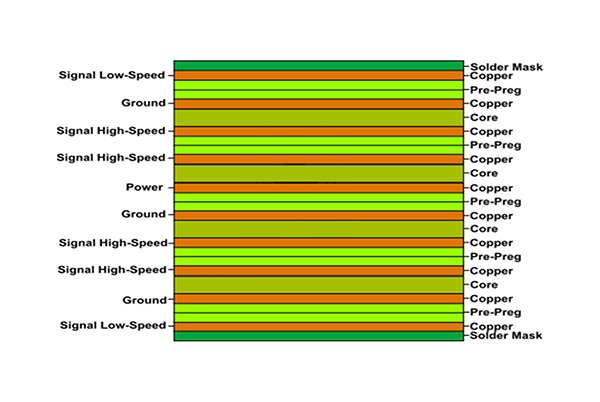

IPC-2221-standardi on piirilevysuunnittelun kulmakiviasiakirja.Siinä vahvistetaan piirilevysuunnittelun perusperiaatteet ja eritelmät, joilla varmistetaan valmistettavuus, luotettavuus ja suorituskyvyn optimointi suunnitteluvaiheessa.

Tämän standardin keskeiseen sisältöön kuuluvat:

• Sähkösuunnittelun tekniset tiedot
• Linjan leveys-/tilavälivaatimukset, impedanssinhallintamenetelmät ja virransiirtokapasiteettilaskelmat eri sovellusskenaarioita varten signaalin eheyden varmistamiseksi.

• Mekaanisen rakenteen vaatimukset
• Käsittelee mekaanisia elementtejä, kuten reikärengassuunnittelua, kerrosten välisiä kohdistustoleransseja ja levyn reunojen käsittelyä, jotta vältettäisiin valmistusvirheistä johtuvat epäluotettavat sisäkerrosliitokset.

• Lämmönhallintaohjeet
• Antaa suunnittelusuosituksia lämmöntuottoaukkojen sijoittelusta, lämpöresistanssilaskelmista ja paikallisen lämmöntuoton tehostamisesta suuren tehotiheyden piirilevyille.

• Materiaalin valintaperiaatteet
• Ohjaa suunnittelijoita valitsemaan sopivia substraattimateriaaleja, kuparifoliotyyppejä ja pintakäsittelyprosesseja erilaisten sähköisten suorituskyky-, ympäristösoveltuvuus- ja kustannusvaatimusten perusteella.

IPC-2221:n erityispiirre on sen modulaarinen rakenne, joka toimii yleisenä standardina ja muodostaa yhdessä tiettyjen piirilevytyyppien (kuten IPC-2222 jäykät piirilevyt, IPC-2223 taipuisat piirilevyt jne.) alistandardien kanssa täydellisen suunnittelustandardijärjestelmän.

IPC-J-STD-001

IPC-J-STD-001 on elektroniikkateollisuuden arvovaltaisin juotosprosessistandardi. J-STD-001 asettaa kattavat vaatimukset juotosmateriaaleille, prosessiparametreille ja laadunvalvonnalle.

Keskeiseen tekniseen sisältöön kuuluvat:

• Materiaalin tekniset tiedot
• Määritä juotosseosten (esim. SAC305) koostumus, juoksevuustyypit ja juotospastan suorituskykyvaatimukset, määritä koostumustoleranssit ja epäpuhtausrajat luotettavan juottamisen varmistamiseksi.
• Prosessivaatimukset
• Anna parametriohjeet manuaalista juottamista, aaltojuottamista, reflow-juottamista jne. varten. Esimerkiksi reflow-juottamisessa lämpötilavyöhykkeet ja aika on säädettävä liquiduslinjan (TAL) yläpuolelle, jotta vältetään kylmäjuottaminen tai lämpövaurio.
• Hyväksymisperusteet
• Luokittele ja hyväksy tuotteet keskeisten indikaattoreiden, kuten juotoksen kostutuskulman ja liitosmorfologian, perusteella, jotka on luokiteltu tuoteluokittain (tasot 1/2/3).
• Koulutus- ja sertifiointijärjestelmä
• Toteutetaan tiukat CIS- (operaattori) ja CIT-sertifiointimenettelyt (kouluttaja) ja varmistetaan standardien asianmukainen soveltaminen teoreettisten ja käytännön arviointien avulla prosessin johdonmukaisuuden parantamiseksi.

Todellisessa tuotannossa J-STD-001-standardin mukaisella hitsausprosessin valvonnalla voidaan vähentää merkittävästi virheiden määrää. Standardin tiukka noudattaminen voi vähentää hitsausvirheiden määrää keskimäärin yli 40 prosenttia.

IPC-7351

Osoitteessa pinta-asennustekniikka (SMT) tulossa valtavirtaiseksi prosessiksi PCB-kokoonpanoIPC-7351-standardin merkitys on korostunut entisestään. Tässä standardissa käsitellään erityisesti SMT-komponenttien tyynyjen suunnittelua, ja siinä esitetään tieteellisiä laskentamenetelmiä ja asettelumäärityksiä, joilla varmistetaan, että komponentit voidaan juottaa luotettavasti ja hyvällä liitoksen muodostumisella.

IPC-7351-standardin tärkeimmät tekniset ominaisuudet ovat seuraavat:

Tyynyn koon laskentajärjestelmä

• Se tarjoaa komponenttipaketin mittojen ja valmistustoleranssien perusteella kaavoja, joilla voidaan laskea tyynyjen koot eri tiheystasoilla. Standardissa määritellään kolme tiheystasoa:
• Taso A (alhainen tiheys): Suuremmat tyynykoot ja laajemmat prosessi-ikkunat, jotka soveltuvat korkean luotettavuuden sovelluksiin.
• Taso B (keskitiheä): Tasapainotettu koko ja tiheys, sopii useimpiin kaupallisiin tuotteisiin.
• Taso C (korkea tiheys): Alustojen vähimmäiskoot tilanpuutteessa oleville malleille

Standard Footprint-kirjasto

• Kattaa lähes kaikki yleiset SMT-pakettityypit 0402-vastuksista satoja nastoja sisältäviin BGA-paketteihin. Standardi sisältää kunkin pakkaustyypin osalta yksityiskohtaiset mittamerkinnät ja suositellut alustakuviot, mikä helpottaa suunnittelutyötä huomattavasti.

Kolmiulotteisia juotosliitoksia koskevat vaatimukset

• Keskitytään kaksiulotteisten tasomittojen lisäksi myös ihanteelliseen kolmiulotteiseen juotosliitoksen morfologiaan, mukaan lukien kantapään, varpaan ja sivutäytteen vaatimukset. Tämä auttaa muodostamaan luotettavia juotosliitoksia, joilla on korkea mekaaninen lujuus ja hyvä lämpöväsymiskestävyys.

Käyttämällä IPC-7351-standardin mukaisia tyynysuunnitelmia voidaan lisätä SMT-kokoonpanon ensimmäisen läpiviennin tuottoa yli 30 %, mikä parantaa huomattavasti suunnittelun tehokkuutta ja tarkkuutta ja vähentää erityisesti tyypillisiä vikoja, kuten tombstoning- ja bridging-virheitä.

IPC-standardien soveltaminen PCB-kokoonpanoprosessissa

IPC-standardien soveltaminen suunnitteluvaiheessa

IPC-standardien sisällyttäminen piirilevysuunnitteluun on kustannustehokkain tapa varmistaa lopullisen kokoonpanon laatu. Kokemus on osoittanut, että suunnitteluvaiheessa tapahtuvan ongelmien tunnistamisen ja korjaamisen kustannukset ovat vain 1/10 tuotantovaiheen kustannuksista. IPC-2221:een ja IPC-7351:een perustuvien suunnittelumääritysten toteuttamisessa olisi keskityttävä seuraaviin keskeisiin seikkoihin:

Suunnittelusääntöjen konfigurointi: IPC-yhteensopivien suunnittelusääntökokonaisuuksien luominen EDA-työkaluihin, mukaan lukien:

• Sähköiset säännöt:Jäljen leveys/selkeys, impedanssin säätö, virransiirtokyky.
• Fyysiset säännöt:Alustan reunat, komponenttien etäisyydet, levyn reunojen suoja-alueet
• Valmistussäännöt:Reikien vähimmäiskoot, rengasrenkaan leveydet ja juotosmaskin sillan mitat.

Esimerkiksi 1,6 mm:n paksuisille FR-4-laminaateille IPC-2221 suosittelee, että läpivientireikien halkaisijan ja levyn paksuuden suhde ei saisi olla yli 1:3 pinnoitusvaikeuksien välttämiseksi.Suurnopeussuunnittelussa differentiaaliparin reitityksessä olisi noudatettava standardissa suositeltuja välysten ohjausmenetelmiä impedanssin yhdenmukaisuuden varmistamiseksi.

Komponenttikirjaston hallinta: Perustetaan IPC-7351-standardin mukainen komponenttien jalanjälkikirjasto ja otetaan käyttöön tiukka uusien komponenttien käyttöönottoprosessi:

1. Tarkistetaan toimittajan komponenttien mittapiirustusten tarkkuus.
2. Valitse tason A/B/C tyynyt sovelluksen luotettavuusvaatimusten perusteella.
3. Käytä IPC:n toimittamia laskentakaavoja tyynyjen koon määrittämiseen.
4. DFM-tarkastukset (Design for Manufacturability)

Lämpösuunnitteluun liittyvät näkökohdat: Noudata IPC-2221:n lämpöhallintaohjeita suuritehoisten komponenttien erityiskäsittelyä varten:

• Tarjota riittävät lämmönpoistokanavat
• Pidä korkealämpöiset komponentit kaukana piirilevyn reunoista ja herkistä laitteista.
• Ota huomioon CTE (lämpölaajenemiskerroin) yhteensopivuusongelmat.

Ota huomioon CTE (lämpölaajenemiskerroin) yhteensopivuusongelmat.: Suorita osastojen välisiä suunnittelukatselmuksia kriittisissä vaiheissa, tarkista:

• Täyttääkö komponenttien sijoittelu SMT-prosessin vaatimukset
• Täyttävätkö testauspisteet automatisoituja testauslaitteita koskevat vaatimukset
• Onko erityisiä prosessivaatimuksia (kuten valikoiva juottaminen) huomioitu?

Valmistus- ja kokoonpanoprosessien valvonta

Piirilevyjen kokoonpano on kriittinen vaihe, jossa suunnitelmat muutetaan fyysisiksi tuotteiksi ja jossa IPC-standardeja sovelletaan intensiivisimmin. IPC-J-STD-001:een perustuvaan prosessinohjausjärjestelmään tulisi sisältyä:

Materiaalin valvonta:

• Juotospasta: J-STD-005-standardin mukainen, viskositeetin, metallipitoisuuden ja hiukkaskokojakauman säännöllinen testaus.
• Flux: Valitse sopivat tyypit juotosmenetelmän mukaan (aalto/reflow)
• Komponentit: Varastointiolosuhteet ja säilyvyysajan hallinta, erityisesti kosteudelle herkkien laitteiden osalta.

Prosessiparametrien optimointi:

• Juotospastan tulostus: Sabluunan paksuuden ja aukon mittojen tarkistaminen IPC-7525:n mukaisesti.
• Sijoitus:Tarkkuuskalibrointi IPC-9850-laitteiden suorituskykyvaatimusten noudattamisen varmistamiseksi.
• Reflow-juottaminen:Lämpötilaprofiilin validointi sekä juotevalmistajan että IPC:n standardivaatimusten täyttämiseksi.

Prosessin seuranta:

• Ensimmäisen artikkelin tarkastus: Täydellinen mittatarkastus IPC-A-610:n mukaisesti.
• Prosessinäytteenotto:Tilastollinen prosessinvalvonta (SPC) keskeisille parametreille, kuten juotospastan paksuudelle ja takaisinvirtauksen jälkeiselle liitoksen laadulle.
• Laitteiden huolto:Säännöllinen kalibrointi ja kunnossapito prosessin vakauden ylläpitämiseksi.

Laaduntarkastus ja vikojen analysointi

IPC-A-610:een perustuva laaduntarkastusjärjestelmä on viimeinen keino varmistaa, että lopputuotteet täyttävät vaatimukset.Tehokkaassa tarkastussuunnitelmassa on otettava huomioon:

Tarkastusmenetelmän valinta:

• Silmämääräinen tarkastus: Sopivaa suurennosta ja valaistusta käyttäen vertaaminen standardikuviin.
• AOI (automaattinen optinen tarkastus):IPC-standardeihin perustuvat ohjelmoinnin hyväksymiskynnykset
• Röntgentarkastus:Piiloliitoksille, kuten BGA ja QFN.
• Toiminnallinen testaus:Sähköisen suorituskyvyn tarkastaminen suunnitteluvaatimusten mukaiseksi

Vikojen luokittelu ja käsittely:

• Kriittiset viat: Vaikuttavat suoraan toiminnallisuuteen tai turvallisuuteen, on poistettava 100-prosenttisesti.
• Pieniä puutteita:Kosmeettiset ongelmat, jotka eivät vaikuta toimintaan ja jotka arvioidaan AQL (Acceptable Quality Level) -näytteenoton perusteella.
• Prosessihälytykset:Ei raja-arvojen ylityksiä, mutta lähestyvät spesifikaatiorajoja, mikä käynnistää prosessin säädöt.

Juurisyiden analyysi:
Toistuvien vikojen osalta käytä kalanruotokaavioita, 5Why-kaavioita ja muita työkaluja syvälliseen analyysiin sen määrittämiseksi, johtuvatko ongelmat suunnittelusta, materiaaleista vai prosesseista, ja ryhdy sitten korjaaviin toimiin. IPC-standardit tarjoavat objektiiviset kriteerit tämän prosessin aikana, jolloin vältetään subjektiiviset kiistat.

Luotettavuuden todentaminen ja jatkuva parantaminen

For high-reliability products, routine inspections alone are insufficient—IPC-based reliability verification is also needed:

Ympäristön stressitestaus:

• Lämpötilan vaihtelu: IPC-9701:n mukainen lämpöväsytystestaus.
• Tärinän testaus:Valitse sopivat olosuhteet tuotteen käyttöympäristön perusteella
• Kostea lämpö ikääntyminen:Pitkän aikavälin luotettavuuden arviointi vaikeissa olosuhteissa

Vika-analyysi:
Epäonnistuneiden testinäytteiden perusteellinen analyysi käyttäen:

• Poikkileikkaus: Juotosliitoksen mikrorakenteen havainnointi
• SEM/EDS:Vikaantumispinnan morfologian ja koostumuksen analysointi
• Akustinen mikroskooppi:Delaminaation ja tyhjät tilat

Jatkuva parantaminen:
Luo standardoitu parannusprosessi:

1. Tuotantotietojen ja asiakaspalautteen kerääminen
2. Parannusmahdollisuuksien tunnistaminen
3. Parannussuunnitelmien laatiminen
4. Tehokkuuden tarkistaminen
5. Asiakirjojen standardointi ja päivittäminen

Tämän järjestelmällisen IPC-standardin käyttöönottoa koskevan lähestymistavan avulla PCB-kokoonpanoyritykset voivat luoda kattavan laadunvalvontajärjestelmän suunnittelusta toimitukseen ja tarjota jatkuvasti korkealaatuisia tuotteita ja palveluja.

Topfastin ammatillisten standardien täytäntöönpanovalmiudet

ISO 9001- ja IATF 16949 -sertifioitu ammattilainen. PCB-valmistajaTopfastilla on kattavat valmiudet IPC-standardien toteuttamiseen kaikilla tasoilla:

Laitteet ja prosessivalmiudet:

• Korkean tarkkuuden SMT-linjat (01005-komponenttien sijoittelumahdollisuus)
• Valikoivat juotosjärjestelmät sekalaisia kokoonpanovaatimuksia varten
• Täydelliset 3D SPI- ja AOI-tarkastusjärjestelmät
• Piilotettujen BGA/QFN-liitosten röntgentarkastus

Laadunvalvontajärjestelmä:

• Räätälöidyt tarkastussuunnitelmat asiakkaan tuotetyyppien perusteella
• Kokonaisvaltainen materiaalin arviointilautakunnan (MRB) prosessi
• kehittyneet laboratoriotestauslaitteet (mukaan lukien metallografinen poikkileikkausanalyysi)
• Täydellinen tietojen jäljitettävyysjärjestelmä

Menestystarinat:

• Lääketieteelliset valvontalaitteet: <0,1 % vikaantumisaste 3 vuoden aikana.
• Teollisuuden ohjaimet:Sekatason sovellus säästi 18 prosenttia kustannuksista ja täytti samalla luotettavuusvaatimukset.
• Autoteollisuuden ECU:t:Läpäisi asiakkaan auditoinnit nollavikana, jolloin siitä tuli Tier 1 -toimittaja.

Tieteellisen IPC-standarditason valinnan ja ammattimaisten toteutusvalmiuksien avulla Topfast auttaa asiakkaita saavuttamaan optimaalisen tasapainon laadun ja kustannusten välillä ja luo vankan perustan tuotteiden menestykselle markkinoilla.
