PCB senza alogeni: una guida completa

Spinti dalla produzione ecologica e dalle normative ambientali globali, i PCB privi di alogeni si stanno rapidamente evolvendo da caratteristica opzionale a componente standard nei prodotti elettronici di fascia alta. Questo articolo fornisce una visione completa del settore, approfondendo gli standard fondamentali, i vantaggi ambientali, i complessi processi di produzione e le considerazioni sui costi dei PCB privi di alogeni, delineando anche la loro futura traiettoria di sviluppo.

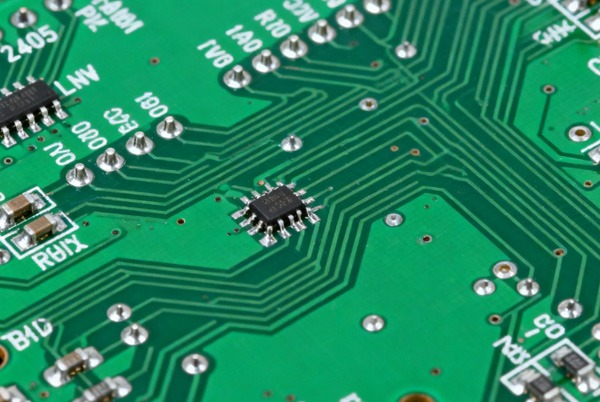

Che cos'è un PCB senza alogeni?

Un PCB privo di alogeni si riferisce a un circuito stampato in cui il contenuto di alogeni, in particolare cloro e bromo, nel substrato e nella maschera di saldatura, tra gli altri componenti, è rigorosamente controllato in conformità agli standard ambientali internazionali. Secondo gli standard IEC 61249-2-21 e JPCA-ES-01-2003, i limiti per il contenuto di alogeni sono i seguenti:

• Il contenuto di cloro (Cl) e bromo (Br) deve essere ≤ 0,09% (900 ppm).
• Il contenuto totale di alogeni (Cl + Br) deve essere ≤ 0,15% (1500 ppm).

Questi PCB utilizzano in genere substrati FR4 privi di alogeni, dove i tradizionali ritardanti di fiamma a base di alogeni sono sostituiti da alternative più ecologiche, come i composti a base di fosforo o azoto. Vengono inoltre applicati inchiostri per maschere di saldatura privi di alogeni, rendendo queste schede adatte ad applicazioni con requisiti ambientali e di sicurezza più elevati.

I comuni materiali laminati privi di alogeni disponibili sul mercato includono:

• Panasonic: Serie R1566, R1566WN
• Ventec: VT-447
• ITEQ: IT-170GRA1TC
• Isola: DE156 e serie GreenSpeed
• Shengyi: serie S1550G, S1165

Vantaggi ambientali dei PCB privi di alogeni

I PCB senza alogeni (circuiti stampati senza alogeni), in quanto materiali verdi nella moderna industria elettronica, dimostrano significativi vantaggi ambientali durante il loro intero ciclo di vita, in particolare in termini di controllo delle sostanze pericolose, sicurezza della combustione e rispetto dell'ambiente a lungo termine.

1. Controllo delle emissioni di sostanze pericolose

• Elevata sicurezza di combustione: I PCB privi di alogeni non rilasciano gas altamente tossici come le diossine (PCDD/F) durante la combustione, evitando così il problema della generazione di gas tossici da parte dei ritardanti di fiamma tradizionali a base di alogeni durante l'incenerimento.
• Processo di produzione eco-compatibile: L'uso di agenti chimici contenenti alogeni viene ridotto durante la produzione. Vengono adottate resine ritardanti di fiamma a base di fosforo o azoto (ad esempio, resina epossidica estere fosfato), controllando il contenuto di alogeni alla fonte (singoli alogeni < 0,09%) e riducendo l'inquinamento delle acque reflue e dei gas di scarico.
• Rispetto dell'ambiente a lungo termine: In condizioni difficili come l'umidità e le alte temperature, i materiali FR-4 privi di alogeni non subiscono la lisciviazione lenta degli alogeni, evitando la potenziale contaminazione del suolo e delle fonti idriche. I test in nebbia salina indicano che la sua resistenza alla corrosione è di circa 50% superiore a quella dell'FR-4 convenzionale.

2. Confronto delle prestazioni ambientali con i PCB tradizionali

I PCB privi di alogeni soddisfano lo standard di ritardabilità V0 nei test UL94 e le loro emissioni di gas tossici sono conformi ai severi limiti della direttiva RoHS 2.0 dell'UE.

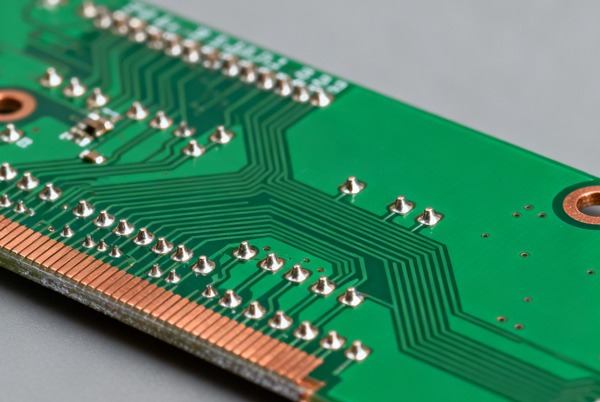

Processi di produzione di PCB senza alogeni

Il processo di produzione dei PCB senza alogeni è generalmente simile a quello dei PCB tradizionali contenenti alogeni, ma impone requisiti più elevati in termini di selezione dei materiali, controllo del processo e conformità ambientale. Le fasi principali del processo sono le seguenti:

1. Panoramica del flusso di processo

• Preparazione del substrato: Un sistema ritardante di fiamma è costruito utilizzando resina epossidica contenente fosforo, resina fenolica e cariche inorganiche (ad esempio, idrossido di alluminio) per sostituire i tradizionali ritardanti di fiamma a base di alogeni.
• Trasferimento del modello: La tecnologia Laser Direct Imaging (LDI) ad alta precisione è ampiamente adottata per ottenere circuiti sottili a livello di micron con larghezze di linea ≤ 50μm.
• Laminazione e foratura: Per i pannelli multistrato, la deviazione di allineamento tra gli strati deve essere rigorosamente controllata (in genere entro ±25μm) e la precisione di foratura laser deve raggiungere ±5μm.
• Trattamento superficiale: Sono comunemente utilizzati processi come l'oro ad immersione in nichel chimico (ENIG) o l'argento ad immersione, che richiedono un controllo preciso dello spessore e dell'uniformità della placcatura.

2. Differenze di processo rispetto ai tradizionali PCB contenenti alogeni

Come determinare se un PCB è privo di alogeni

Determinare con precisione se un PCB è conforme agli standard di assenza di alogeni richiede un approccio completo basato su requisiti limite specifici, metodi di test professionali e un processo di certificazione formale.

1. Criteri fondamentali

Un PCB privo di alogeni deve rispettare i seguenti limiti di contenuto di alogeni, che costituiscono la base fondamentale per la determinazione:

• Contenuto di cloro (Cl) ≤ 900 ppm
• Contenuto di bromo (Br) ≤ 900 ppm
• Contenuto totale di alogeni (Cl + Br) ≤ 1500 ppm

Standard di riferimento primario:

• IEC 61249-2-21
• JPCA-ES-01-2003
• IPC J-STD-709

2. Metodi di test professionali

3. Apparecchiature di test chiave

• Cromatografo ionico: Apparecchiatura centrale per la misurazione precisa del contenuto di ioni cloruro e bromuro.
• Spettrometro a fluorescenza a raggi X: Utilizzato per uno screening rapido in loco e per un giudizio preliminare.
• Apparecchiature ausiliarie: Ispettore ottico automatizzato (AOI), Flying Probe Tester, ecc. utilizzati per la verifica delle prestazioni fisiche e dell'affidabilità.

4. Processo di certificazione e controllo qualità

1. Preparazione del campione: Raccogliere campioni di prodotti in lotti secondo i requisiti standard.
2. Test di laboratorio: Sottoporre i campioni a un laboratorio accreditato di terze parti per l'analisi con metodi standard.
3. Rapporti e certificazione: Esaminare il rapporto di prova; ottenere la certificazione di assenza di alogeni in caso di conformità.
4. Controllo in corso:
   • Coerenza dei materiali: Assicurarsi che i materiali del lotto siano coerenti con i campioni presentati.
   • Test periodici: Test di verifica obbligatori dopo le modifiche del materiale o gli aggiustamenti del processo.
   • Gestione dei documenti: Archiviare correttamente tutti i rapporti di prova e i certificati.

Gli alogeni nei PCB e la struttura dei PCB privi di alogeni

I. Definizione e forme comuni degli alogeni nei PCB

Nella tavola periodica degli elementi chimici, gli alogeni si riferiscono agli elementi del Gruppo 17 (VIIA), tra cui fluoro (F), cloro (Cl), bromo (Br), iodio (I) e l'elemento radioattivo astatina (At). Nell'industria elettronica, il termine si riferisce tipicamente ai primi quattro elementi non radioattivi.

Nella produzione tradizionale di PCB, i composti alogeni sono comunemente utilizzati come ritardanti di fiamma:

• Uso storico: I bifenili polibromurati (PBB) e gli eteri di difenile polibromurati (PBDE) erano un tempo ampiamente utilizzati, ma oggi sono esplicitamente vietati in regioni come l'Unione Europea e la Cina a causa della loro tossicità.
• Situazione attuale: Altri ritardanti di fiamma bromurati (ad esempio, tetrabromobisfenolo A/TBBA o resine epossidiche bromurate) sono ancora comunemente utilizzati nei laminati standard FR-4 e CEM-3, il che significa che questi PCB sono ancora classificati come contenenti alogeni.

II. Rischi per la salute e l'ambiente degli alogeni nei PCB

I PCB contenenti alogeni possono rilasciare sostanze pericolose in condizioni specifiche, comportando rischi significativi:

• Alte temperature e tossicità da combustione

• Il PBB e il PBDE producono diossine, benzofurani e fumo nero altamente tossici quando vengono bruciati.
• Anche il tetrabromobisfenolo A (TBBA), attualmente autorizzato, può rilasciare idrogeno bromuro (HBr) a temperature superiori a 200°C e generare grandi quantità di fumi bromurati tossici durante la combustione.

• Stato normativo

• Sebbene il PBB e il PBDE siano vietati, l'uso di altri ritardanti di fiamma bromurati non è ancora universalmente vietato in tutto il mondo.
• Ciò significa che i laminati "standard FR-4" o "CEM-3" comunemente disponibili, purché contengano tali ritardanti di fiamma non vietati, non si qualificano come PCB privi di alogeni.

III. Struttura e proprietà dei materiali dei PCB senza alogeni

I PCB realmente privi di alogeni comportano modifiche fondamentali nella composizione dei materiali:

• Sistemi alternativi ritardanti di fiamma: I composti a base di fosforo (P) o azoto (N), o gli idrossidi inorganici (ad esempio, l'idrossido di alluminio), sono utilizzati come ritardanti di fiamma, eliminando il bromo, il cloro e altri alogeni alla fonte.
• Modifica del substrato: I sistemi di resina privi di alogeni appositamente formulati (ad esempio, resine epossidiche prive di alogeni) vengono utilizzati come substrati per garantire che l'intero laminato soddisfi gli standard di assenza di alogeni.
• Standard fondamentali: Il prodotto finale deve rispettare limiti rigorosi: contenuto di cloro (Cl) e bromo (Br) ≤ 900 ppm ciascuno e contenuto totale di alogeni ≤ 1500 ppm.

In sintesiL'identificazione di un PCB privo di alogeni dipende dalla comprensione del suo sistema di ritardanti di fiamma e della composizione del substrato. I PCB privi di alogeni, utilizzando ritardanti di fiamma alternativi e substrati ecologici, mantengono un'eccellente resistenza alle fiamme evitando i rischi per la salute e l'ambiente associati agli alogeni. Ciò li rende una soluzione in linea con la tendenza verso prodotti elettronici ecologici.

Analisi comparativa dei costi tra PCB senza alogeni e PCB tradizionali

1. Confronto dei costi di produzione diretti

Il costo di produzione dei PCB privi di alogeni è tipicamente 20%-30% superiore a quello dei PCB tradizionali, principalmente a causa delle differenze nelle seguenti aree:

• Costi delle materie prime

• PCB senza alogeni: Utilizzano resine ritardanti di fiamma a base di fosforo/azoto (ad esempio, resina epossidica estere fosfato), che comportano costi di substrato 30%-50% superiori a quelli dei tradizionali FR-4.
• I PCB tradizionali utilizzano ritardanti di fiamma, come la resina epossidica bromurata (TBBPA), con costi standard del substrato FR-4 che vanno da 80 a 120 ¥ al metro quadro.

• Costi del processo produttivo

• PCB senza alogeni: Richiedono un controllo della temperatura più rigoroso e ambienti più puliti, con un aumento dei costi di lavorazione di 15%-20%.
• PCB tradizionali: Beneficiano di processi produttivi maturi e stabili con alti tassi di utilizzo delle attrezzature.

• Costi del trattamento ambientale

• PCB senza alogeni: Standard più elevati per il trattamento delle acque reflue e degli scarichi aumentano i costi ambientali di 10%-15%.
• PCB tradizionali: Riducono i costi di trattamento ambientale, ma richiedono la gestione di inquinanti contenenti alogeni.

2. Confronto dei prezzi unitari

Differenze di prezzo specifiche:

• PCB tradizionale standard FR-4 a doppio strato: 100-200 ¥ al metro quadro
• PCB a doppio strato FR-4 senza alogeni: 150-300 ¥ al metro quadro (circa 50% in più)
• Schede multistrato senza alogeni di alta gamma (ad esempio, a 6 strati): 1,5-2 volte il costo delle controparti tradizionali

3. Analisi del costo totale di proprietà a lungo termine

Dal punto di vista del ciclo di vita, i PCB senza alogeni offrono i seguenti vantaggi in termini di costi:

• Costi di manutenzione

• PCB privi di alogeni: 50% migliorano la resistenza alla corrosione, riducendo i costi di manutenzione.
• PCB tradizionali: La potenziale lisciviazione degli inquinanti alogeni può aumentare i costi di manutenzione.

• Costi di riciclaggio e smaltimento

• PCB senza alogeni: 40% riduce i costi di trattamento innocui.
• PCB tradizionali: Costi più elevati e complessità nella gestione dei rifiuti contenenti alogeni.

• Deterioramento delle prestazioni

• PCB senza alogeni: Prestazioni stabili in ambienti difficili, maggiore durata.
• PCB tradizionali: Possibile degrado delle prestazioni nel tempo, che richiede una sostituzione anticipata.

4. Fattori chiave che influenzano le differenze di costo

• Scala di produzione

• Piccolo lotto (≤100 unità): Differenza di prezzo tra 50%-80%
• Lotto grande (≥1000 unità): La differenza di prezzo si riduce a 20%-30%

• Complessità del processo

• Schede semplici monostrato: ~30% differenza di prezzo
• Schede HDI multistrato complesse: ≥50% differenza di prezzo

• Variazioni regionali

• Prezzi più bassi nei cluster industriali (ad esempio, Cina meridionale)
• I costi possono essere 10%-20% più elevati in altre regioni a causa della logistica.

5. Raccomandazioni per le applicazioni industriali

Privilegiare i PCB privi di alogeni per:

• Prodotti per l'esportazione (devono essere conformi alla normativa RoHS e ad altre normative)
• Settori ad alta domanda come i dispositivi medici e i veicoli a nuova energia
• Apparecchiature industriali utilizzate in ambienti difficili

Considerate i PCB tradizionali per:

• Elettronica di consumo sensibile ai costi
• Utilizzo a breve termine o dispositivi aggiornati di frequente
• Prodotti per i mercati nazionali con requisiti ambientali ridotti

Sebbene i PCB senza alogeni abbiano costi iniziali più elevati, il divario di prezzo si riduce con l'aumentare della scala di produzione e il loro costo totale di proprietà a lungo termine offre vantaggi significativi. Le aziende devono decidere in base al posizionamento del prodotto, alle esigenze del mercato e alle considerazioni sui costi del ciclo di vita.

Spiegazione dettagliata degli standard di certificazione comuni per i PCB senza alogeni

In quanto componente fondamentale dei prodotti elettronici ecocompatibili, i PCB privi di alogeni sono disciplinati da un sistema di certificazione che comprende specifiche internazionali, standard tecnici di settore e normative regionali. I principali standard di certificazione sono sistematicamente delineati e spiegati di seguito.

I. Standard fondamentali internazionali

• IEC 61249-2-21
  Uno standard tecnico fondamentale stabilito dalla Commissione Elettrotecnica Internazionale, che specifica chiaramente:

• Contenuto di cloro ≤ 900 ppm
• Contenuto di bromo ≤ 900 ppm
• Contenuto totale di alogeni ≤ 1500 ppm
  Questa norma si applica ai pannelli stampati e ai materiali per le strutture di interconnessione e definisce i metodi di prova di infiammabilità per i substrati rinforzati.

• JPCA-ES-01-2003
  Uno standard industriale emesso dalla Japan Printed Circuit Association, conforme ai requisiti IEC:

• Contenuto individuale di cloro/bromo < 0,09 wt%
• Contenuto totale di alogeni < 0,15 wt% (1500 ppm)
  È considerata la specifica di riferimento per la definizione dei materiali privi di alogeni.

II. Standard tecnici del settore

• IPC J-STD-709
  Uno standard dell'Association Connecting Electronics Industries che adotta i limiti di alogeni IEC e li specifica:

• Definizioni e classificazioni dei materiali senza alogeni
• Applicabilità ai substrati di PCB e ai laminati rivestiti di rame
  È un importante riferimento tecnico nella catena di fornitura della produzione elettronica.

• IPC-4101B
  Uno standard di substrato per applicazioni ad alte prestazioni, con un'attenzione particolare:

• Conformità ai requisiti di assenza di alogeni e rispetto dei valori di ritardabilità alla fiamma
• Idoneità per prodotti elettronici ad alta affidabilità e ambienti difficili

III. Requisiti normativi regionali

• Direttiva RoHS dell'UE
  Restrizioni sulle sostanze pericolose nelle apparecchiature elettriche ed elettroniche:

• Limiti sui metalli pesanti come piombo, mercurio e cromo esavalente
• Bifenili polibromurati (PBB) ed eteri di difenile polibromurati (PBDE) < 1000 ppm
  Si tratta di un regolamento obbligatorio per i prodotti che entrano nel mercato dell'UE.

• Certificazione UL (USA)
  Si concentra sulle prestazioni di sicurezza dei prodotti:

• Classificazione del ritardo di fiamma
• Caratteristiche di sicurezza elettrica
  Si tratta di un requisito fondamentale per l'accesso al mercato del Nord America.

• Regolamento REACH dell'UE
  Controllo completo sull'uso dei prodotti chimici:

• Richiede la registrazione e la valutazione delle sostanze chimiche utilizzate
• Limita l'uso di sostanze estremamente problematiche (SVHC) nei materiali.
  Impone requisiti ambientali più severi per la selezione delle materie prime dei PCB.

IV. Punti chiave per l'implementazione della certificazione

• Metodi di test

• Cromatografia ionica (IC): Determinazione precisa degli ioni cloro e bromo
• Fluorescenza a raggi X (XRF): Screening rapido e valutazione preliminare
• Cromatografia ionica a combustione (C-IC): Analisi accurata di campioni complessi

• Processo di certificazione

• Preparazione dei campioni standard
• Test effettuati da laboratori accreditati
• Revisione dei rapporti di prova
• Rilascio della certificazione

• Controllo qualità

• Assicurare la coerenza dei materiali dei lotti con i campioni certificati.
• Eseguire periodicamente reispezioni e gestione delle modifiche.
• Mantenere una documentazione di certificazione completa per gli audit

Il sistema di certificazione completo senza alogeni riflette la transizione dell'industria elettronica verso la produzione ecologica. Le imprese dovrebbero stabilire un meccanismo di gestione della certificazione che copra l'intero processo, dalla selezione dei materiali alla produzione, in base ai requisiti del mercato di destinazione, per garantire la conformità agli standard ambientali internazionali e migliorare la competitività del mercato.

Analisi delle tendenze di sviluppo futuro dei PCB privi di alogeni

I PCB senza alogeni, in quanto materiali chiave per la produzione di elettronica verde, stanno affrontando opportunità di sviluppo senza precedenti. L'analisi che segue ne delinea le principali tendenze di sviluppo:

1. Espansione continua della scala di mercato

• Il mercato globale dei PCB è in costante crescita, con una dimensione stimata di $96,8 miliardi entro il 2025, di cui la Cina rappresenta 52% della quota globale.
• I PCB privi di alogeni sono molto richiesti in settori di fascia alta come i server AI e i veicoli a nuova energia, con un tasso di crescita annuale composto previsto superiore a 6%.
• La percentuale di prodotti di fascia alta è aumentata in modo significativo, con schede HDI e schede ad alto numero di strati che sono cresciute a un tasso superiore a 10%.

2. Innovazione tecnologica continua

• Innovazioni nel campo dei materiali
  Le resine ritardanti di fiamma a base di fosforo/azoto stanno sostituendo completamente i materiali alogenati tradizionali.
  Stanno emergendo nuovi materiali per substrati, con proprietà dielettriche notevolmente migliorate.
• Aggiornamenti di processo
  Tecnologia microvia: La foratura laser consente di ottenere microvie di 0,05 mm.
  Patterning di linee sottili: I processi semi-additivi consentono di ottenere linee di larghezza pari a 0,02 mm.
  Produzione intelligente: Maggiore adozione di attrezzature automatizzate.
• Ottimizzazione delle prestazioni
  Significativo miglioramento della stabilità termica.
  Riduzione effettiva del coefficiente di espansione termica.

3. Rapida espansione nei campi di applicazione

• Comunicazione 5G: La costruzione di stazioni radio base determina un aumento della domanda di PCB ad alta frequenza e ad alta velocità.
• Veicoli a nuova energia: I sistemi ad alta tensione fanno dell'FR-4 senza alogeni il materiale preferito.
• Server AI: Aumento della domanda di schede ad alto numero di strati con oltre 20 strati.
• Elettronica Medicale: I requisiti di sicurezza spingono all'adozione di materiali privi di alogeni.

4. Requisiti ambientali sempre più severi

• Regolamenti come la RoHS e il REACH dell'UE rafforzano le restrizioni sugli alogeni.
• La Cina continua a fare progressi nel controllo dell'inquinamento dei prodotti informatici elettronici.
• La produzione ecologica dell'intero ciclo di vita è diventata un'opinione diffusa nel settore.

5. Sfide e opportunità coesistono

• Sfide principali
  I costi di produzione sono superiori di 20-30% rispetto ai PCB tradizionali.
  Esistono elevate barriere tecniche in settori quali le applicazioni ad alta frequenza e ad alta velocità.
• Opportunità di sviluppo
  Crescita sostenuta della domanda di dispositivi elettronici ecologici.
  Le aziende nazionali stanno conquistando sempre più quote di mercato nei settori di fascia alta.
  Le aree di applicazione emergenti offrono un ampio spazio di mercato.

Produttore professionale di PCB privi di alogeni

TOPFAST è un fornitore di soluzioni professionali per PCB con una vasta esperienza nella produzione di PCB senza alogeni, specializzato in servizi di prototipazione rapida e produzione di piccoli lotti. Grazie ai nostri prodotti di alta qualità e alla puntualità delle consegne, ci siamo guadagnati la fiducia e il plauso dei clienti di tutto il mondo.

Il nostro ampio portafoglio di prodotti comprende schede HDI, schede in rame pesante, backplane, schede per test di semiconduttori, schede ad alta frequenza e ad alta velocità, nonché schede rigide-flesse, in grado di soddisfare le diverse esigenze di vari settori come le comunicazioni, i dispositivi medici, il controllo industriale, l'elettronica automobilistica, l'aerospaziale e l'elettronica di consumo.

Ci impegniamo a garantire una qualità superiore, assicurando che tutti i nostri prodotti siano conformi agli standard IPC e siano certificati UL, RoHS e dal sistema di gestione della qualità ISO9001, offrendo ai clienti soluzioni affidabili e rispettose dell'ambiente.

Aderendo alla nostra filosofia di servizio "alta qualità, consegna veloce", TOPFAST si sforza continuamente di migliorare la soddisfazione del cliente e mira a diventare il partner PCB più affidabile per i clienti di tutto il mondo.

conclusioni

I PCB privi di alogeni continueranno ad evolversi verso prestazioni elevate, sostenibilità ambientale e diversificazione. L'innovazione tecnologica e l'espansione delle applicazioni guideranno congiuntamente l'aggiornamento industriale, fornendo un supporto fondamentale per lo sviluppo ecologico dell'industria elettronica. Con il concretizzarsi delle economie di scala e la maturazione della tecnologia, il vantaggio di costo dei PCB senza alogeni diventerà più pronunciato e la penetrazione del mercato dovrebbe aumentare ulteriormente.

Domande frequenti (FAQ) sui PCB senza alogeni
