I vias sono strutture essenziali nei progetti di PCB multistrato. Consentono le connessioni elettriche tra i diversi strati di rame e permettono un instradamento compatto nei moderni sistemi elettronici.
Tuttavia, vias mal progettati possono creare seri problemi di produzione e affidabilità, tra cui:
- placcatura in rame debole
- connessioni elettriche inaffidabili
- Riduzione della resa dei PCB
- aumento dei costi di fabbricazione
Per evitare questi problemi, gli ingegneri devono seguire Regole di progettazione dei PCB che si allineano alle reali capacità di produzione.
Questa guida spiega le considerazioni più importanti sulla progettazione e come ottimizzarle per una produzione affidabile di PCB.
Indice per materie
Che cos'è una via del circuito stampato?

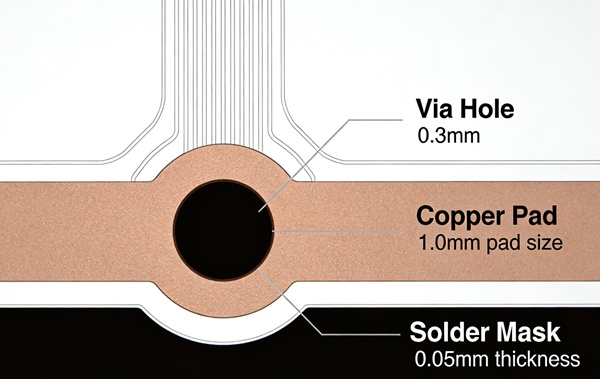

A PCB via è un foro placcato che collega gli strati di rame di un circuito stampato.
I vias vengono creati in genere attraverso le seguenti fasi:
- praticare il foro
- depositando la ramatura all'interno del foro
- formare connessioni elettriche tra gli strati
Questo processo fa parte del flusso di lavoro standard per la produzione di PCB descritto in: Spiegazione del processo di produzione dei PCB
Poiché i vias richiedono una foratura e una placcatura precise, le loro dimensioni devono rimanere entro limiti producibili.

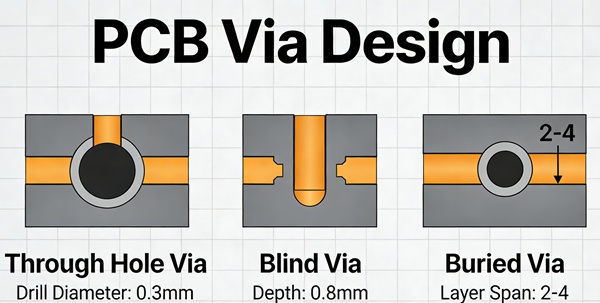

Tipi di circuiti stampati
A seconda della complessità del circuito stampato, vengono utilizzate diverse strutture di via.
Foro passante Via
Il tipo più comune.
Caratteristiche:
- forato attraverso l'intero PCB
- collega tutti gli strati
- costo di produzione più basso
- massima affidabilità
Questi vias sono ampiamente utilizzati nelle schede multistrato standard.
Via cieca
I vias ciechi collegano uno strato esterno a uno o più strati interni ma non attraversano l'intera scheda.
Vantaggi:
- risparmia spazio per l'instradamento
- supporta layout ad alta densità
Limitazioni:
- produzione più complessa
- Costi di fabbricazione più elevati
Seppellito via
I vias interrati collegano gli strati interni ma non sono visibili dalla superficie.
Caratteristiche:
- utilizzati in PCB multistrato complessi
- richiede una laminazione sequenziale
- aumenta la complessità della produzione
Microvia
I microvias sono vias di dimensioni estremamente ridotte utilizzati in PCB HDI.
Caratteristiche tipiche:
- diametro < 150 µm
- forato al laser
- strutture sovrapposte o sfalsate
Le microvie richiedono processi di fabbricazione specializzati.
Le tecnologie di perforazione utilizzate nella creazione di vie sono discusse in: Foratura di PCB vs foratura laser
Regole fondamentali per la progettazione di vie PCB
L'osservanza di regole di progettazione corrette contribuisce a garantire la realizzazione di vias in modo affidabile.
1. Dimensione del foro di passaggio
Il diametro del foro finito è uno dei parametri più importanti.
Valori standard tipici:
| Via Tipo | Dimensione tipica |
|---|---|
| Standard via | 0,2-0,4 mm |
| Piccolo via | 0,15-0,2 mm |
| Microvia | <0,15 mm |
I fori più piccoli aumentano la difficoltà di perforazione e la complessità della placcatura.
2. Tramite il rapporto d'aspetto
Il rapporto d'aspetto è definito come:
Spessore del pannello ÷ diametro del foro
Esempio:
Tavola da 1,6 mm / foro da 0,3 mm = rapporto di aspetto 5,3
Limiti di produzione tipici:
| tecnologia | Rapporto d'aspetto |
|---|---|
| PCB standard | 8:1 - 10:1 |
| PCB avanzato | fino a 12:1 |
Gli alti rapporti di aspetto rendono difficile placcare il rame in modo uniforme all'interno del cilindro del passaggio.
L'affidabilità della ramatura è spiegata in: Processo di ramatura nella produzione di PCB

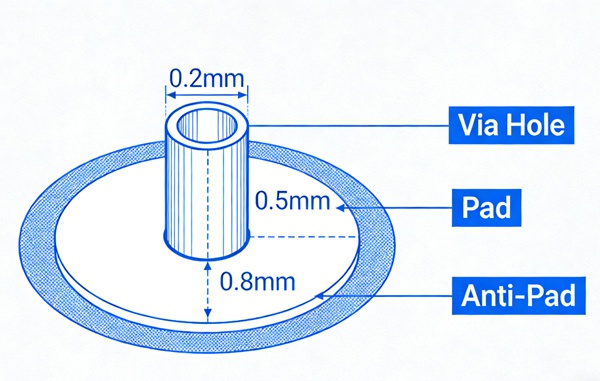

3. Dimensione dell'anello anulare
L'anello anulare è l'area di rame che circonda il foro.
L'anello anulare minimo garantisce una connessione elettrica adeguata.
Linea guida tipica:
Anello anulare minimo: 4-5 mil
Se l'anello diventa troppo piccolo, la tolleranza di foratura può causare difetti di rottura.
4. Spaziatura da via a via
Vias molto distanziate possono causare problemi di foratura e placcatura.
Guida alla spaziatura tipica:
Distanza da via a via ≥ 8 mil
Un'adeguata spaziatura impedisce inoltre i cortocircuiti tra le piazzole.
5. Dimensioni del tappetino
Le piastre di appoggio devono essere sufficientemente grandi da supportare le tolleranze di foratura.
Relazione tipica:
Diametro del tampone = diametro della punta + 10-12 mil
Esempio:
Punta da 0,3 mm → tampone da 0,55 mm
Come progettare vias affidabili su PCB (flusso di lavoro pratico)
Gli ingegneri di solito seguono un processo semplice quando definiscono le strutture via.
- Fase 1 - Determinare la densità di instradamento
I progetti ad alta densità possono richiedere microvias o blind vias.
- Fase 2 - Scegliere una dimensione di foratura producibile
Evitare vias estremamente piccoli, a meno che non siano necessari per progetti HDI.
Le dimensioni standard delle punte migliorano la resa della fabbricazione. - Fase 3 - Verifica del rapporto d'aspetto
Assicurarsi che il diametro del foro di passaggio supporti una placcatura di rame affidabile.
- Fase 4 - Mantenimento dell'anello anulare corretto
Controllare le dimensioni dei pattini rispetto alle tolleranze di foratura.
- Fase 5 - Esecuzione dei controlli DFM
L'analisi DFM garantisce che il progetto si adatti alle capacità di produzione.
Il processo di verifica della DFM è descritto in:
→ Lista di controllo DFM PCB prima di inviare i file Gerber
Errori comuni nella progettazione delle vie dei circuiti stampati
Diversi errori di progettazione comuni possono causare problemi di produzione.
Utilizzare inutilmente vias estremamente piccoli
I vias piccoli aumentano le difficoltà di foratura e placcatura.
Ignorare i limiti del rapporto d'aspetto
Rapporti d'aspetto elevati possono causare una scarsa deposizione di rame.
Anelli anulari insufficienti
Gli anelli piccoli aumentano il rischio di rottura durante la perforazione.
Eccessiva densità di via
Un numero eccessivo di vias può complicare la pannellatura e la resa di produzione.
Le strategie di panelizzazione sono discusse in: Linee guida per la progettazione della pannellatura dei PCB
Considerazioni sulla produzione per l'affidabilità delle vie
I produttori professionali di PCB in genere esaminano le strutture via durante l'analisi CAM.
Valutano:
- dimensioni e tabelle di foratura
- rapporti di aspetto
- tolleranze dell'anello anulare
- requisiti di placcatura
Presso produttori come TOPFASTI team di ingegneri eseguono la verifica DFM prima dell'inizio della fabbricazione, per garantire che le strutture via soddisfino le capacità di produzione e i requisiti di affidabilità.
conclusioni
I vias sono elementi fondamentali nella progettazione di PCB multistrato, ma la loro affidabilità dipende in larga misura dai parametri di progettazione corretti.
Seguendo le regole pratiche di progettazione, tra cui le dimensioni dei fori, i rapporti di aspetto, gli anelli anulari e la spaziatura, gli ingegneri possono migliorare significativamente la producibilità dei PCB e l'affidabilità a lungo termine.
Un adeguato coordinamento tra i team di progettazione e i produttori di circuiti stampati contribuisce inoltre a garantire che le strutture dei passaggi soddisfino i requisiti elettrici e di fabbricazione.
PCB tramite FAQ
R: Le dimensioni tipiche dei fori passanti standard vanno da Da 0,2 mm a 0,4 mma seconda della complessità del PCB e della capacità di produzione.
R: Il rapporto d'aspetto è il rapporto tra spessore del pannello e diametro del foro passante. La maggior parte dei PCB standard mantiene rapporti inferiori a 10:1 per garantire una placcatura affidabile.
R: Gli alti rapporti di aspetto rendono difficile placcare uniformemente il rame all'interno del foro, il che può causare problemi di affidabilità elettrica.
R: Le microvie sono affidabili se progettate correttamente, ma richiedono processi di produzione HDI specializzati e sono più costose delle vias standard.
