Являясь «основой»электронных продуктов, технология печатных плат должна развиваться одновременно с ними, чтобы соответствовать все более высоким требованиям. Благодаря превосходной многослойной архитектуре и преимуществам в области целостности сигнала, 8-слойные печатные платы стали незаменимым ключевым компонентом современных высокотехнологичных электронных устройств.
Архитектурные преимущества 8-слойных печатных плат

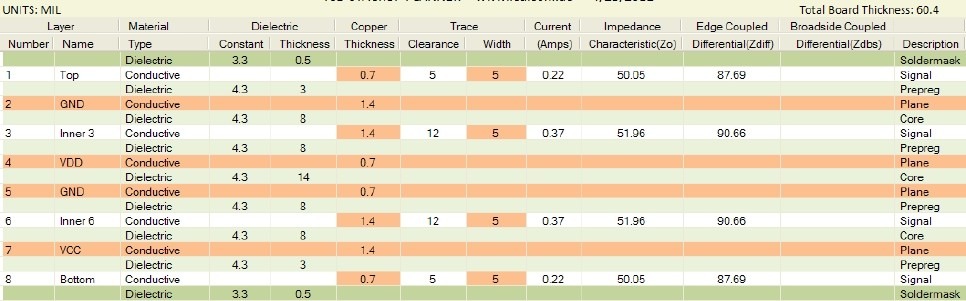

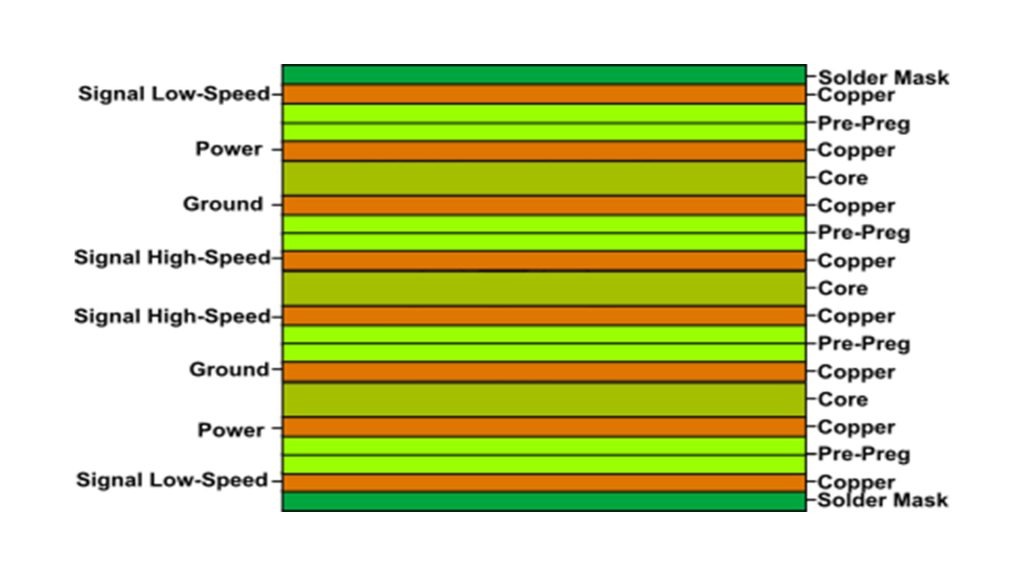

1. Точная конструкция штабеля
Наши 8-слойные печатные платы имеют лучшую в отрасли симметричную структуру “2-4-2”:
- Верхний и нижний слои: Сигнальные слои (микрополосковая конструкция)
- Слои 2 & 7: Наземные плоскости (полные опорные плоскости)
- Слои 3 & 6: Внутренние сигнальные слои (конструкция stripline)
- Слои 4 & 5: Плоскости питания (разделенные домены питания)
Эта структура обеспечивает:
✓ Отличная эффективность экранирования от электромагнитных помех (снижение излучения на 15–20 дБ)
✓ Точность регулирования импеданса в пределах ±5%
✓ Улучшение подавления перекрестных помех на 30%+
2.Оптимизация целостности сигнала
Ключевые параметры для высокоскоростного проектирования:
- Поддержка высокоскоростной передачи сигнала 28 Гбит/с+
- Вносимые потери <0,5 дБ/дюйм @ @10 ГГц
- Задержка с отклонением в пределах ±10 пс/дюйм
- Совместимость с интерфейсами памяти DDR4/DDR5
Прорывные приложения в материаловедении
1. Варианты высокопроизводительных подложек
Мы предлагаем несколько вариантов материалов для различных нужд:
- Стандарт: FR-4 Tg170 (экономичное решение)
- ВысокочастотныйRogers 4350B (приложения 5G mmWave)
- Высокая надежностьMegtron 6 (серверы/центры обработки данных)
- Специальные приложения: Полиимид (аэрокосмическая промышленность)
2.Инновационная технология медной фольги
Используется технология Reverse Treat Foil (RTF):
- Шероховатость поверхности уменьшена до 1,2 мкм
- Улучшение вносимых потерь на 20%
- Увеличение прочности при отслаивании на 15%
Стремление к совершенству производства
1. Возможности высокоточной обработки
- Лазерное сверление:минимальный размер отверстия 75 мкм
- Трасса/пространство: 3/3мил (возможность массового производства)
- Точность выравнивания слоев: ±25 мкм
- Допуск по толщинедоски: ±8%
2.Усовершенствованная отделка поверхности
Оптимальные решения для различных областей применения:
- ENIG (стандартные цифровые схемы)
- ENEPIG (высокочастотные/РЧ приложения)
- Погружное серебро (высокоскоростной цифровой дизайн)
- OSP (бытовая электроника)
Типичные применения и решения
1. Оборудование связи 5G
- Базовая станция AAU: поддерживает частоты ммВолны
- Оптические модули: Передача сигнала PAM4 со скоростью 56 Гбит/с
- Малые соты:Интеграционные решения высокой плотности
2.Аппаратные средства искусственного интеллекта
- Карты ускорителей GPU: 16-слойная конструкция стека
- Модули TPU: Тепловые решения с высокой плотностью мощности
- Пограничные вычислительные устройства:Компактный дизайн
3. Автомобильная электроника
- Блоки управления ADAS:Надежность автомобильного класса
- Умные кабины:Управление автомобилем с несколькими дисплеями
- Автомобильные сети:Проектирование высокоскоростных шин
Система проверки надежности
Мы создали комплексную систему обеспечения качества:
- Этап проектирования: Анализ моделирования SI/PI
- Фаза прототипа:
- Импедансное тестирование (TDR)
- Испытание на тепловой удар (-55℃~125℃, 1000 циклов)
- Испытание на ускоренный срок службы (HALT)
- Фаза массового производства:
- 100% электрическое тестирование
- Полный осмотр AOI
- Периодический отбор проб на надежность
Экосистема поддержки клиентов
Мы предоставляем полный спектр технической поддержки:
- Консультация по дизайну: От схем до руководства по разводке печатных плат
- Услуги по моделированию: HyperLynx/SIwave анализ
- Услуги по тестированию: Тестовые платы и отчеты предоставлены
- Быстрое прототипирование5-дневная доставка образцов
- Поддержка массового производства: Месячная мощность50 000 м²
“Выбирая наши 8-слойные печатные платы, вы получаете:
✓ Поддержка со стороны экспертов по целостности сигнала
✓ Проверенные надежные конструктивные решения
✓ Гибкие производственные мощности
✓ Конкурентоспособные сроки и затраты”
Свяжитесь с нашим технических консультантов сегодня, чтобы получить индивидуальные решения для 8-слойных печатных плат, разработанные специально для вашего проекта!
