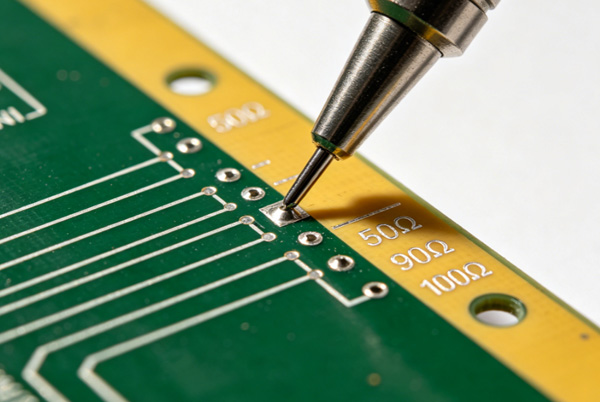

مع استمرار ارتفاع سرعات الإشارات في الأجهزة الإلكترونية الحديثة، أصبح التحكم في مقاومة لوحات الدوائر المطبوعة (PCB) جزءًا أساسيًا من تصميم وتصنيع لوحات الدوائر المطبوعة. وتعتمد الواجهات الرقمية عالية السرعة، ودوائر الترددات اللاسلكية، وإلكترونيات السيارات، ومعدات الاتصالات، وأجهزة مراكز البيانات، جميعها على استقرار المقاومة لضمان موثوقية نقل الإشارات.
وبدون التحكم المناسب في المعاوقة، قد تتعرض الإشارات للانعكاس والتوهين وأخطاء التوقيت والتداخل الكهرومغناطيسي، مما يؤدي إلى انخفاض أداء النظام أو انقطاع الاتصال تمامًا.
جدول المحتويات
ما هو التحكم في مقاومة لوحات الدوائر المطبوعة؟
تشير "المقاومة المحددة" إلى عملية تصميم مسارات الدوائر المطبوعة (PCB) بحيث تحافظ على قيمة مقاومة كهربائية محددة على طول مسار الإشارة.
يتم تحديد المعاوقة من خلال التفاعل بين:
- عرض الخط
- سمك الخط
- سمك العازل الكهربائي
- الثابت العازل (Dk)
- موقع المستوى المرجعي
- هيكل طبقات لوحات الدوائر المطبوعة
وعندما يتم التحكم في هذه المتغيرات بعناية، يمكن للإشارات أن تنتقل عبر لوحة الدوائر المطبوعة (PCB) بأقل قدر من التشويه وبتصرف كهربائي يمكن التنبؤ به.
تعد المقاومة المتحكم فيها ذات أهمية خاصة في التطبيقات عالية التردد والسرعة، حيث تؤثر سلامة الإشارة بشكل مباشر على أداء النظام.
مقالة ذات صلة: دليل تصميم طبقات لوحات الدوائر المطبوعة
لماذا تعتبر المقاومة المُحكومة أمرًا مهمًا
مع ارتفاع ترددات الإشارات، لا تعمل مسارات الدوائر المطبوعة (PCB) بعد الآن كوصلات كهربائية بسيطة.
بل تعمل كخطوط نقل.
إذا تغيرت مقاومة مسار الدائرة بشكل غير متوقع، فإن جزءًا من طاقة الإشارة ينعكس باتجاه المصدر.
قد تؤدي هذه الأفكار إلى:
- تلف البيانات
- زيادة التذبذب
- مخالفات التوقيت
- أخطاء في الاتصال
- انخفاض جودة الإشارة
تساعد المقاومة المُحكومة في الحفاظ على اتساق الإشارة وتحسين موثوقية النظام بشكل عام.
التطبيقات الشائعة التي تتطلب مقاومة محكومة
تتطلب العديد من المنتجات الإلكترونية الحديثة لوحات دوائر مطبوعة يتم التحكم في مقاومتها.
تشمل التطبيقات النموذجية ما يلي:
الأنظمة الرقمية عالية السرعة
وتشمل الأمثلة على ذلك:
- ذاكرة DDR
- PCIe
- USB
- HDMI
- DisplayPort
- إيثرنت
دوائر الترددات اللاسلكية والموجات الدقيقة
غالبًا ما تتطلب تصميمات الترددات اللاسلكية مطابقة دقيقة للمقاومة من أجل تحقيق أقصى قدر من كفاءة نقل الإشارة.
تشمل التطبيقات ما يلي:
- وحدات الهوائي
- مضخمات الترددات اللاسلكية
- أنظمة الاتصالات اللاسلكية
- معدات الأقمار الصناعية
مقالة ذات صلة: تصنيع لوحات الدوائر المطبوعة عالية التردد
معدات الاتصالات
تعتمد أجهزة الشبكات الحديثة بشكل كبير على التوجيه ذي المعاوقة المتحكم بها للحفاظ على معدلات نقل بيانات عالية.
إلكترونيات السيارات
غالبًا ما تتطلب أنظمة مساعدة السائق المتقدمة (ADAS) ووحدات الرادار وشبكات اتصالات المركبات لوحات دوائر مطبوعة (PCB) مزودة بضوابط للمقاومة.
التطبيق ذو الصلة: مركبة التوصيل المستقلة ثنائي الفينيل متعدد الكلور
أنواع المقاومة المضبوطة في لوحات الدوائر المطبوعة
المقاومة أحادية الطرف
تستخدم الإشارات أحادية الطرف موصلًا واحدًا ومستوى مرجعيًا.
الهدف الأكثر شيوعًا هو:
- 50Ω
تُستخدم المقاومة أحادية الطرف على نطاق واسع في دوائر الترددات اللاسلكية والعديد من التطبيقات الرقمية.
المقاومة التفاضلية
تستخدم الإشارات التفاضلية مسارين يحملان إشارات متساوية ومتعاكسة.
تشمل قيم المعاوقة التفاضلية الشائعة ما يلي:
| الواجهة | المقاومة التفاضلية النموذجية |
|---|---|
| USB | 90 أوم |
| إيثرنت | 100 أوم |
| LVDS | 100 أوم |
| PCIe | 85 أوم |
| شبكة CAN | 120 أوم |
يعزز التوجيه التفاضلي من مقاومة التشويش ويدعم معدلات نقل بيانات أعلى.
العوامل التي تؤثر على مقاومة لوحات الدوائر المطبوعة
عرض التتبع
يُعد عرض المسار أحد أهم المتغيرات التي تؤثر على المعاوقة.
بشكل عام:
- تؤدي المسارات الأوسع إلى انخفاض المعاوقة
- تؤدي المسارات الأضيق إلى زيادة المعاوقة
حتى التباينات الطفيفة في الأبعاد يمكن أن تؤثر على أداء المعاوقة.
سماكة العازل الكهربائي
تؤثر المسافة بين مسار الإشارة والمستوى المرجعي تأثيرًا كبيرًا على المعاوقة.
عادةً ما تؤدي زيادة سماكة العازل الكهربائي إلى زيادة المعاوقة.
ثابت العزل الكهربائي (Dk)
تحدد الثابتة العازلة لمادة لوحات الدوائر المطبوعة (PCB) كيفية انتشار الحقول الكهرومغناطيسية عبر الركيزة.
توفر المواد ذات قيم Dk الثابتة أداءً أكثر قابلية للتنبؤ به فيما يتعلق بالمقاومة.
سُمك النحاس
يؤثر سمك النحاس على الشكل الهندسي الفعلي للموصل.
يجب أن تأخذ حسابات التصنيع في الاعتبار زيادة سماكة الطلاء النحاسي أثناء التصنيع.
هيكل طبقات لوحات الدوائر المطبوعة
يحدد التراص العلاقة بين طبقات الإشارة والمستويات المرجعية.
لا يمكن إتمام حسابات المعاوقة إلا بعد تحديد تركيبة الطبقات.
مقالة ذات صلة: تصنيع ثنائي الفينيل متعدد الكلور متعدد الطبقات
الهياكل الشائعة ذات المعاوقة المُحكومة
مايكروستريب
تقع مسارات الشريط الدقيق على الطبقة الخارجية للوحة الدوائر المطبوعة، مع وجود مستوى مرجعي أسفلها.
تشمل المزايا ما يلي:
- بناء بسيط
- سهولة التصنيع
- انخفاض التكلفة
تُستخدم هياكل الشرائط الدقيقة بشكل شائع في تصميمات الترددات اللاسلكية.
ستريبلين
يتم تضمين مسارات خطوط التوصيل بين المستويات المرجعية.
تشمل المزايا ما يلي:
- حماية أفضل
- تقليل التداخل الكهرومغناطيسي
- تحسين سلامة الإشارة المحسّنة
غالبًا ما تُستخدم هياكل خطوط النقل في الأنظمة الرقمية عالية السرعة.
هياكل الأزواج التفاضلية
يمكن تنفيذ أزواج التفاضل على النحو التالي:
- شريط دقيق تفاضلي
- خط شريطي تفاضلي
يعد التباعد المناسب واتساق مسار التوصيلات أمرين بالغي الأهمية للحفاظ على المعاوقة التفاضلية.
تصميم طبقات لوحات الدوائر المطبوعة وتخطيط المعاوقة
ينبغي أخذ المقاومة المُحكومة في الاعتبار خلال المراحل الأولى من تصميم لوحات الدوائر المطبوعة.
يتضمن التراص النموذجي الذي يتم التحكم فيه عن طريق المعاوقة ما يلي:
- طائرات أرضية مخصصة
- طبقات عازلة مستقرة
- هندسة المسارات الخاضعة للتحكم
- هياكل الطبقات المتوازنة
غالبًا ما يوصي المصنعون بتراكيب معينة بناءً على:
- عدد الطبقات
- اختيار المواد
- قيم المعاوقة المستهدفة
- القدرات التصنيعية
يجب دائمًا الموافقة على الترتيب النهائي قبل بدء عملية التوجيه.
اختيار المواد للتحكم في المعاوقة
معيار FR4
تُعد FR4 مناسبة للعديد من التصميمات التي تعمل بنظام التحكم في المعاوقة عند الترددات المتوسطة.
تشمل المزايا ما يلي:
- الفعالية من حيث التكلفة
- توافر واسع النطاق
- عمليات تصنيع متطورة
مواد منخفضة الخسارة وعالية السرعة
بالنسبة للتطبيقات المتقدمة، يمكن للمصممين اختيار:
- مواد روجرز
- رقائق إيزولا
- مواد باناسونيك
- رقائق سلسلة ميغترون
تشمل المزايا ما يلي:
- انخفاض فقدان الإشارة
- أداء محسّن في النطاقات العالية
- استقرار أفضل في المعاوقة
تُستخدم هذه المواد بشكل متكرر في تطبيقات الشبكات والترددات اللاسلكية.
التفاوتات التصنيعية ودقة المعاوقة
يتطلب تحقيق المعاوقة المُحكومة مراقبة صارمة للعملية.
تشمل المتغيرات الهامة في عملية التصنيع ما يلي:
- تفاوت عرض المسار
- تفاوت سماكة النحاس
- اتساق المواد
- دقة مطابقة الطبقات
- التحكم في عملية التغليف
الأهداف النموذجية لتفاوت المعاوقة هي:
| التطبيق | التفاوت المعتاد |
|---|---|
| رقمي قياسي | ±10% |
| رقمي عالي السرعة | ±8% |
| معدات الشبكات | ±5% من متطلبات المطابقة: |
| تطبيقات الترددات اللاسلكية | ±5% أو أقل |
تؤدي التفاوتات المسموح بها الأكثر دقة عمومًا إلى زيادة تعقيد عملية التصنيع وتكلفتها.
طرق اختبار المعاوقة
يُعد التحقق جزءًا أساسيًا من عملية تصنيع لوحات الدوائر المطبوعة (PCB) التي يتم التحكم فيها عن طريق المعاوقة.
اختبار TDR
تعد تقنية قياس الانعكاس في المجال الزمني (TDR) أكثر طرق الاختبار شيوعًا.
مقاييس TDR:
- قيم المعاوقة الفعلية
- انقطاعات المعاوقة
- انعكاسات الإشارات
عادةً ما يضمّن المصنعون عينات اختبار على الألواح المنتجة لأغراض القياس.

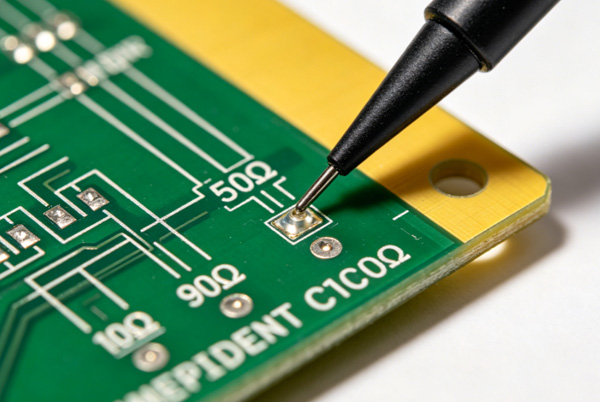

كوبونات تجريبية

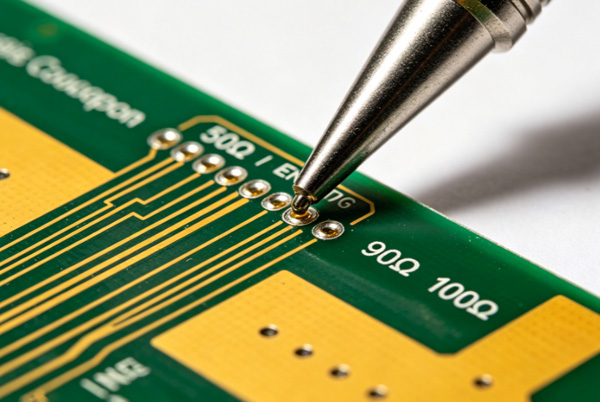

يتم تصنيع قوالب المقاومة جنباً إلى جنب مع لوحات الإنتاج.
وهي توفر وسيلة موثوقة للتحقق مما إذا كانت نتائج التصنيع تفي بمتطلبات التصميم.
يطلب العديد من عملاء الشركات المصنعة للمعدات الأصلية (OEM) تقديم تقارير عن المعاوقة مع مستندات الشحن.
التحديات الشائعة في التحكم في المعاوقة
اختيار مكونات المكدس غير الصحيح
غالبًا ما يتطلب تغيير معلمات التجميع بعد التوجيه إعادة التصميم.
بيانات غير دقيقة عن المواد
قد يؤدي استخدام قيم Dk العامة بدلاً من بيانات المواد المعتمدة من قبل الشركة المصنعة إلى حدوث انحرافات في المعاوقة.
توجيه سيئ لأزواج التباين
قد يؤدي عدم انتظام المسافات وهندسة المسارات إلى اختلال توازن المعاوقة.
عدم كفاية التواصل مع الشركة المصنعة للوحات الدوائر المطبوعة
تحدث العديد من مشكلات المعاوقة عندما تختلف افتراضات التصميم عن القدرات التصنيعية الفعلية.
تساعد المراجعة المبكرة لتصميم الطبقات بالتعاون مع الشركة المصنعة للوحات الدوائر المطبوعة على تجنب عمليات إعادة التصميم المكلفة.
نصائح تصميمية لتحسين التحكم في المعاوقة
غالبًا ما يتبع مصممو لوحات الدوائر المطبوعة ذوو الخبرة عدة ممارسات مثلى:
- تحديد الترتيب النهائي قبل التوجيه
- استخدم جداول المعاوقة المعتمدة من الشركة المصنعة
- الحفاظ على استمرارية المستويات المرجعية
- تجنب الانتقالات غير الضرورية بين الطبقات
- الحفاظ على التباعد بين أزواج التمايز
- تقليل انقطاعات مسار الإشارة
- التحقق من صحة الحسابات باستخدام أدوات المحاكاة
تساهم هذه الممارسات في تحسين معدلات نجاح التصنيع من المرة الأولى.
التعامل مع شركة تصنيع لوحات الدوائر المطبوعة
تتطلب مشاريع لوحات الدوائر المطبوعة (PCB) التي يتم التحكم فيها عن طريق المعاوقة نجاحًا تعاونًا بين مهندسي التصميم وفرق التصنيع.
ينبغي أن يوفر المصنع المتمرس ما يلي:
- توصيات بشأن التراص
- حسابات المعاوقة
- إرشادات بشأن المواد
- مراجعة سوق دبي المالي
- تقارير اختبار المعاوقة
يساعد اختيار مورد يتمتع بقدرة مثبتة على التحكم في المعاوقة على تقليل مخاطر الإنتاج وتحسين موثوقية المنتج.
قراءة ذات صلة: ما هي معايير الجودة التي تشير إلى الشركة المصنعة لثنائي الفينيل متعدد الكلور الموثوق بها؟
الخاتمة
يُعد التحكم في مقاومة لوحات الدوائر المطبوعة (PCB) متطلبًا أساسيًا للدوائر الرقمية عالية السرعة، وأنظمة الترددات اللاسلكية، ومعدات الاتصالات، وإلكترونيات السيارات، والعديد من التطبيقات المتطورة الأخرى.
يتطلب تحقيق أداء موثوق للمقاومة الكهربائية إيلاء اهتمام دقيق لتصميم طبقات المواد، واختيار المواد، وهندسة المسارات، والتفاوتات التصنيعية، وإجراءات الاختبار.
من خلال أخذ عوامل المعاوقة في الاعتبار في مرحلة مبكرة من عملية التصميم، والعمل عن كثب مع شركة تصنيع لوحات الدوائر المطبوعة ذات الخبرة، يمكن للمهندسين تحسين سلامة الإشارة، والحد من أخطاء الاتصال، وضمان الأداء الجيد للمنتج على المدى الطويل.
الأسئلة الشائعة
ج: المقاومة المُحكومة هي عملية تصميم مسارات لوحات الدوائر المطبوعة (PCB) بهدف الحفاظ على قيمة مقاومة محددة لضمان نقل موثوق للإشارات.
ج: توفر مقاومة 50 أوم توازنًا عمليًا بين قدرة تحمل الطاقة وأداء الإشارة، مما يجعلها معيارًا شائعًا لأنظمة الترددات اللاسلكية.
ج: تقيس المعاوقة أحادية الطرف مسارًا واحدًا بالنسبة إلى مستوى مرجعي، بينما تقيس المعاوقة التفاضلية المعاوقة بين مسارين مترابطين.
ج: تستخدم معظم الشركات المصنعة اختبار TDR وقسائم اختبار المعاوقة للتأكد من أن لوحات الإنتاج تفي بمتطلبات المعاوقة المحددة.
ج: نعم. تتطلب المقاومة المُحكومة مزيدًا من الأعمال الهندسية والتحكم في العمليات والاختبارات، فضلاً عن تفاوتات تصنيعية أكثر دقة، مما قد يؤدي إلى ارتفاع تكاليف الإنتاج.
