PCB-Reverse Engineering

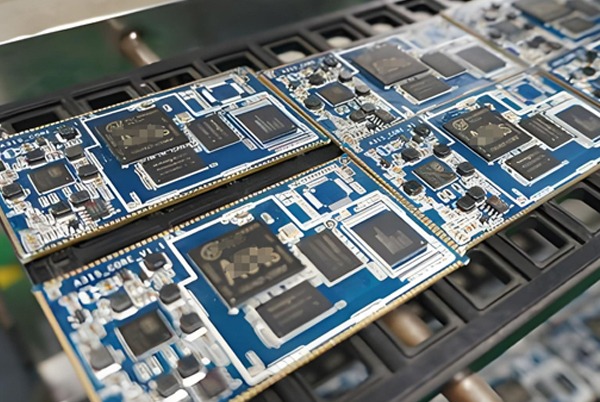

Was ist PCB Reverse Engineering?

PCB-Reverse-Engineering ist der Prozess der Reverse-Forschung an bestehenden elektronischen Produkten, um einen vollständigen Satz technischer Daten, einschließlich PCB-Dateien und Schaltpläne, zu extrahieren. Es ermöglicht nicht nur die perfekte Nachbildung klassischer Schaltkreisdesigns, sondern dient auch als Geheimwaffe für technologische Upgrades und Innovationen in Unternehmen.

1. Kernwert und Anwendungen des PCB Reverse Engineering

1.1 "Lebensverlängerung" für elektronische Produkte

Wenn eine kritische Steuerplatine in einem medizinischen Gerät aufgrund nicht mehr verwendbarer Komponenten irreparabel wird:

• Präzise interne Spurenkartierung mittels Röntgen-Computertomographie (μCT)
• Analyse von Komponentenmerkmalen mittels IV-Kurvenverfolgung
• Funktionserhalt durch alternative Designs
  Die Hauptplatine eines CT-Geräts in einem Krankenhaus verlängerte ihre Lebensdauer durch Reverse Engineering um 12 Jahre und sparte so über $200.000 an Ersatzkosten.

1.2 Das "technische Mikroskop" für Competitive Intelligence

Typischer Analyse-Workflow:

1. Zerlegen Sie den Flaggschiff-Router eines Wettbewerbers
2. Analysieren des PCB-Lagenaufbaus mit optischer 3D-Profilometrie
3. Identifizierung von thermischen Hotspots durch Infrarotaufnahmen
4. Entwurfslogik mit Signalintegritätsanalyse rekonstruieren
   Ein Unternehmen hat mit dieser Methode seinen F&E-Zyklus um 40% reduziert.

1.3 "Digitale Forensik" für den Schutz des geistigen Eigentums

Zu den forensischen Techniken gehören:

• PCB-Prozess Merkmalsprüfung mittels metallurgischer Mikroskopie
• Vergleich der Schaltungsähnlichkeit mit der DELPHI-Analysesoftware
• Extraktion von Firmware-Code und Disassemblierungsanalyse
  In einem Patentverletzungsfall aus dem Jahr 2022 spielte der Nachweis des Reverse Engineering eine entscheidende Rolle für den Sieg.

1.4 Das "Circuit Diagnostic Tool" für die Fehleranalyse

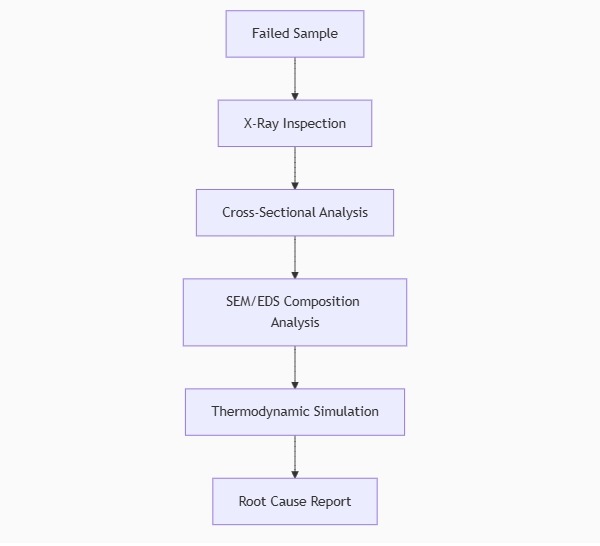

Typisches analytisches Instrumentarium:

2. Sieben technische Schlüsselschritte beim PCB-Reverse Engineering

2.1 Vorverarbeitung

Anforderungen an die Präzision:

• Antistatischer Arbeitsplatz für die Demontage (ESD <10Ω)
• Hochauflösende Industriekameras (≥50MP) zur Dokumentation
• Koordinatenmessgeräte für die räumliche Abbildung von Bauteilen
• Kontrollierte Umgebung (23±2°C, RH45±5%)

2.2 Ebenenabtastung

Vergleich von Verarbeitungsmethoden für Mehrschichtplatten:

2.3 Kritische Parameter in der Bildverarbeitung

Professioneller Arbeitsablauf:

1. Bildkalibrierung mit Halcon (Sub-Pixel-Genauigkeit)
2. Gaußsche Filterung (σ=1,5) zur Rauschunterdrückung
3. Canny edge detection (Schwellenwert 50-150)
4. Hough-Transformation Linienkorrektur
5. Ausgabe der Gerber 274X-Datei

2.4 Das "Puzzlespiel" der schematischen Rekonstruktion

Intelligente Rekonstruktionstechnologien:

• Netzlistenalgorithmen für die automatische Zuordnung von Verbindungen
• Auf maschinellem Lernen basierender Abgleich von Bauteilsymbolen
• Design Rule Checking (DRC) zur Integritätsprüfung
• Signalflussanalyse für logische Validierung

3. Durchbrüche im modernen Reverse Engineering

3.1 KI-gestütztes Reverse Engineering

Wichtigste Anwendungen:

• CNN-basierte automatische Komponentenerkennung
• Graphische neuronale Netze für die Vorhersage von Funktionsblöcken
• Deep Learning-unterstützte schematische Logik-Deduktion
  Ein Labor erzielte mithilfe von KI eine Effizienzsteigerung von 300%.

3.2 3D-Rekonstruktionstechnologien

Fortgeschrittene Lösungen:

• Mikro-CT mit Synchrotronstrahlung (<0,5μm Auflösung)
• Konfokale Laserabtastung (0,1μm Schichtdicke)
• OCT im Frequenzbereich (FD-OCT)
• Terahertz-Bildgebung

3.3 Hochgeschwindigkeits-Signalumkehranalyse

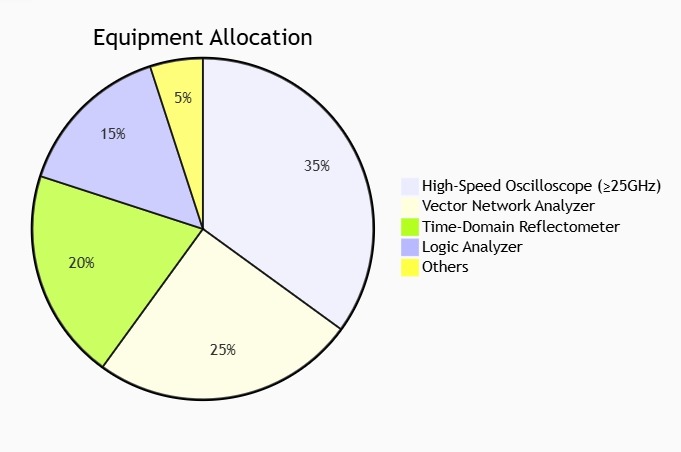

Konfiguration der Ausrüstung:

4. Einhaltung von Rechtsvorschriften und ethischen Grenzen

4.1 Globale regulatorische Landschaft

Vergleichende Legalität:

4.2 Rahmen für Corporate Compliance

Empfohlene Maßnahmen:

1. Implementierung von Reverse-Engineering-Genehmigungsverfahren
2. Führen Sie vollständige technische Herkunftsnachweise
3. Durchführung von Freedom-To-Operate-Analysen (FTO)
4. Entwicklung von NDA-Vorlagenbibliotheken
5. Regelmäßige Schulungen zur Einhaltung der Vorschriften

5. Künftige technologische Trends

5.1 Technologien zur Quantenmessung

Grenzwertige Anwendungen:

• Überprüfung von Schaltkreisen im Nanomaßstab durch Quantensensorik
• Schwachsignaldetektion mit supraleitenden Sensoren
• Quantencomputer-gestützte Analyse komplexer Schaltungen

5.2 Integration des digitalen Zwillings

Fahrplan für die Umsetzung:

1. Digitale Modellierung von physischen Objekten
2. Simulation der Multiphysik-Kopplung
3. Plattformen für den Datenaustausch in Echtzeit
4. Systeme zur vorausschauenden Wartung
5. Kontinuierliche Optimierungsschleifen

Wichtige Terminologie

Gerber-Dateien: Standard PCB-Herstellung Dateien mit Ebenengrafiken (neueste Version: Gerber X2).

Netzliste: Textuelle Beschreibung der Schaltkreisverbindungen, einschließlich Bauteilreferenzen und Pin-Zuordnungen.

Stückliste (Bill of Materials): Umfassende Komponentenliste mit Spezifikationen, Mengenangaben und Beschaffungsdetails.

Signalintegrität (SI): Untersuchung der Signaltreue bei der Übertragung, einschließlich Impedanzanpassung, Nebensprechen und Jitter.

PCB-Reverse-Engineering spielt eine unersetzliche Rolle bei der Vererbung von Technologien, der Produktwiederholung und der Wissensinnovation. Innerhalb eines legalen und konformen Rahmens wird das PCB-Reverse-Engineering weiterhin einen einzigartigen Wert für den technologischen Fortschritt in der Elektronikindustrie darstellen.
