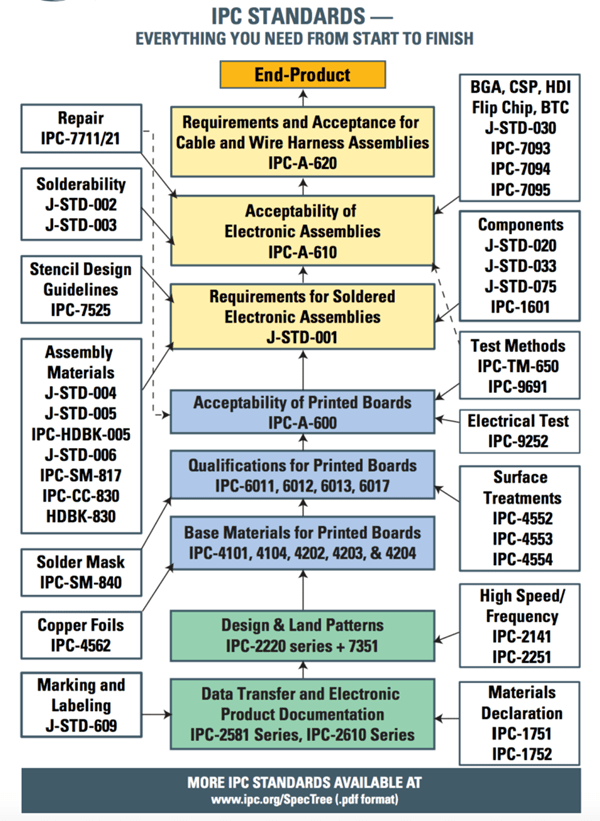

How to choose the right IPC standard？

Classificazione dei prodotti e selezione del livello standard

La diversità dei prodotti elettronici e le variazioni negli scenari applicativi determinano l'impossibilità di adottare uno standard di qualità unico&#8221. Un vantaggio chiave del Standard IPC Il sistema di classificazione è il suo schema di classificazione, che consente ai produttori di selezionare i livelli di qualità appropriati in base all'uso effettivo del prodotto.Un'adeguata selezione del livello standard non solo garantisce l'affidabilità del prodotto, ma evita anche gli sprechi di costi dovuti a una qualità eccessiva.

Elettronica di consumo (standard di classe 1):

• Applicazioni tipiche: Elettrodomestici, prodotti digitali generici, giocattoli
• Caratteristiche:Ambienti di utilizzo relativamente benigni, cicli di vita del prodotto brevi (in genere 1-3 anni).
• Standard applicabili:IPC-A-610 Classe 1, IPC-J-STD-001 Classe 1
• Rilassamenti di processo consentiti:
• Maggiore tolleranza per i difetti estetici dei giunti di saldatura (ad esempio, lieve scolorimento o forme irregolari)
• Maggiore disallineamento accettabile per il posizionamento dei componenti (ad esempio, i componenti dei chip possono avere un disallineamento della larghezza del pad fino al 50%).
• Problemi di pulizia limitati consentiti (ad esempio, lievi residui di flussante)

Elettronica industriale/commerciale (standard di classe 2):

• Applicazioni tipiche: Apparecchiature di comunicazione, sistemi di controllo industriali, apparecchiature IT commerciali.
• Caratteristiche:Vita utile più lunga (5-10 anni), necessità di un funzionamento continuo e stabile
• Standard applicabili:IPC-A-610 Classe 2, IPC-J-STD-001 Classe 2
• Requisiti fondamentali:
• Solder joints must have full perimeter wetting (minimum 270°)
• Posizionamento dei componenti controllato entro il 25-30% di larghezza del pad
• Strict cleanliness requirements (ionic contamination ≤1.56μg/cm² NaCl equivalent)
• Requisiti di assemblaggio meccanico più severi (ad esempio, tolleranze di coppia delle viti più strette)

Elettronica ad alta affidabilità (standard di classe 3):

• Applicazioni tipiche: Elettronica aerospaziale, apparecchiature mediche di supporto vitale, sistemi di sicurezza automobilistici.
• Caratteristiche:Ambienti operativi estremi, tolleranza zero ai guasti, lunga durata (oltre 10 anni)
• Standard applicabili:IPC-A-610 Classe 3, IPC-J-STD-001 Classe 3
• Requisiti speciali:
• Solder joints must have 360° perfect wetting with no cosmetic defects
• Posizionamento dei componenti controllato entro il 10-15% di larghezza del pad
• Plated through-hole fill requirements (vertical fill ≥75%)
• Requisiti rigorosi di certificazione e tracciabilità dei materiali
• Test di affidabilità aggiuntivi (ad esempio, test di invecchiamento accelerato)

Requisiti standard specifici del settore

Oltre agli standard IPC generali, alcuni settori hanno requisiti standard aggiuntivi che vengono tipicamente utilizzati insieme agli standard IPC:

Elettronica automobilistica:

• Deve essere conforme agli standard di certificazione dei componenti AEC-Q100/Q101
• Requisiti aggiuntivi per i test sulle vibrazioni meccaniche e sui cicli di temperatura
• Standard di pulizia speciali (per prevenire la migrazione elettrochimica)
• I componenti di sicurezza critici devono essere conformi agli standard di sicurezza funzionale ISO 26262.

Dispositivi medici:

• Conformità ai sistemi di gestione della qualità ISO 13485
• Requisiti speciali di biocompatibilità e compatibilità di sterilizzazione
• Convalida dei processi e controllo della documentazione più rigorosi
• I dispositivi ad alto rischio richiedono l'analisi delle modalità di guasto e degli effetti (FMEA).

Aerospazio e Difesa:

• Conformità a MIL-STD-883 e ad altri standard militari
• Screening dello stress ambientale ad alta intensità (ESS)
• Restrizioni sui materiali speciali (ad esempio, divieto di alcuni componenti incapsulati in plastica)
• Requisiti rigorosi di controllo e tracciabilità della catena di fornitura

Strategie di bilanciamento costo-qualità

La scelta di livelli di standard appropriati implica essenzialmente la ricerca di un equilibrio ottimale tra qualità del prodotto e costi di produzione. Le ricerche dimostrano che il passaggio dagli standard di Classe 1 a quelli di Classe 3 può comportare un aumento dei costi di produzione del 20-40%, che si riflette principalmente in:

• Certificazione e ispezione delle materie prime più rigorose
• Requisiti più precisi per le attrezzature di produzione
• Controlli e ispezioni di processo più frequenti
• Costi di formazione e certificazione delle competenze più elevati
• Rendimenti inferiori e costi di rilavorazione più elevati

Le strategie ragionevoli includono:

Applicazione a livello misto:
Applicazione di livelli di standard diversi a componenti diversi dello stesso prodotto in base alla criticità. Ad esempio, utilizzando standard di Classe 3 per i moduli di potenza e applicando standard di Classe 2 ai circuiti di interfaccia generali.

Approccio di classificazione basato sul rischio:

• Identificare le funzioni critiche del prodotto e i componenti legati alla sicurezza
• Applicare standard più elevati alle aree ad alto rischio
• Utilizzare standard moderati per le aree non critiche

Considerazioni sui costi del ciclo di vita:
Per i prodotti a lunga durata, anche se i costi di produzione iniziali sono più elevati, la riduzione delle riparazioni post-vendita e dei danni al marchio può rendere gli standard più elevati più economici nel complesso.

Metodi di prova e controllo della qualità standard IPC per Assemblaggio di PCB

Sistema di test standard IPC-A-610

I metodi di prova dello standard IPC-A-610 costituiscono il quadro di riferimento per la valutazione della qualità degli assemblaggi elettronici. Nella moderna produzione elettronica, questo sistema di test si è evoluto, passando dal solo controllo visivo manuale a un sistema di valutazione completo, multilivello e multitecnologico.

Sistema di accettazione graduata:
L'IPC-A-610 stabilisce un parametro di valutazione della qualità a quattro livelli:

1. Condizione target: Stato ideale, che serve come direzione per l'ottimizzazione del processo (ad esempio, giunti di saldatura con profili concavi perfetti).
2. Condizioni accettabili: Minimum standards meeting functional requirements (e.g., solder wetting at least 270°)
3. Condizione del difetto: Stati non conformi che influiscono sulla funzionalità o sull'affidabilità (ad esempio, giunti freddi, ponti).
4. Condizione di allarme del processo: Non ancora difettoso, ma che richiede attenzione e miglioramenti (ad esempio, un leggero errore di stampa della pasta saldante).

Matrice delle tecnologie di test:

Ottimizzazione del processo di test:
sirena
grafico TD
A[Ispezione in arrivo] –> B[Ispezione del primo articolo]
B –> C[Ispezione in linea]
C –> D[Ispezione finale]
D –> E[Campionamento di affidabilità]
E –> F[Feedback dati]
F –> G[Miglioramento continuo]

Questo sistema di collaudo a ciclo chiuso garantisce l'individuazione e la risoluzione tempestiva dei problemi, prevenendo gli incidenti di qualità dei lotti. Nelle applicazioni pratiche, Topfast ha raggiunto tassi di rilevamento dei difetti superiori al 98% digitalizzando gli standard IPC nei programmi di collaudo.

Test del processo di saldatura IPC-J-STD-001

La qualità della saldatura è fondamentale per l'affidabilità dell'assemblaggio elettronico.Il sistema di test di processo basato su IPC-J-STD-001 comprende:

Test sui materiali di saldatura:

• Analisi della composizione della lega: Utilizzando la XRF (fluorescenza a raggi X) per garantire la conformità (ad esempio, il contenuto di argento di SAC305 deve essere pari al 3,0-3,1%).
• Test sulle prestazioni della pasta saldante:Comprendono la viscosità (tipicamente 800.000-1.200.000 cps), il contenuto di metallo (88,5-91,5%) e i test sulle sfere di saldatura.

Monitoraggio dei parametri di processo:

• Convalida del profilo di riflusso: Misurare 10+ termocoppie per garantire:
• Preheat slope 1-3°C/s
• Tempo sopra il liquido (TAL) 30-90 secondi
• Peak temperature 25-30°C above the solder melting point
• Wave soldering parameters: Solder pot temperature (250±5°C), contact time (3-5s), wave height (1/2 board thickness)

Valutazione dell'affidabilità dei giunti a saldare:

• Cross-sectioning: Measuring IMC (intermetallic compound) thickness (ideal 1-3μm)
• Tensile strength testing: Using tension gauges to measure lead joint strength (typically ≥5kgf)
• Thermal cycling: -40°C~125°C for 500 cycles with ≤10% resistance change

Verifica della progettazione del pad IPC-7351

Assicurarsi che i progetti dei pad siano conformi a IPC-7351 è la prima linea di difesa contro i difetti di assemblaggio. Il processo di verifica dei progetti di Topfast comprende:

Verifica delle regole di progettazione (DRC):

• Verifica delle dimensioni del tampone: Utilizzo di formule per il calcolo delle dimensioni minime dei pattini
  L = L_max + 2J + K
  Dove L è la lunghezza del pad, L_max è la dimensione massima del componente, J è la sporgenza del terminale e K è il fattore di compensazione del processo.
• Spacing checks: Minimum component spacing ≥0.2mm (Class B)

Simulazione di producibilità:

• Simulazione della stampa della pasta saldante: Previsione della forma e del volume di deposizione della pasta
• Simulazione di riflusso:Analisi dell'autoallineamento dei componenti e della formazione dei giunti

Verifica fisica:

• Stencil aperture inspection: Laser-cut size accuracy ±10μm
• First article 3D solder paste inspection: Thickness tolerance ±15μm
• Analisi della sezione trasversale post-saldatura: Verifica della conformità della morfologia del giunto

Controllo statistico del processo (SPC) e analisi della qualità

Quantificare i requisiti IPC in indicatori di processo misurabili per il monitoraggio statistico:

Punti di controllo chiave:

• Solder paste printing: CPK≥1.33 (thickness control)
• Placement accuracy: μ±3σ within allowable offset range
• Saldatura a riflusso: Monitoraggio delle tendenze dei parametri critici del profilo

Strumenti di analisi della qualità:

• Analisi di Pareto: Identificazione dei principali tipi di difetti
• Diagrammi causa-effetto:Analizzare le cause profonde dei difetti
• Grafici a dispersione:Esplorare le correlazioni tra parametri e qualità

Grazie a questo sistema di test completo, Topfast assicura che ogni processo, dalla progettazione alla produzione, sia conforme agli standard IPC, fornendo servizi di assemblaggio di PCB di alta qualità.I nostri dati sulla qualità dimostrano che l'applicazione rigorosa degli standard IPC può ridurre i tassi di guasto precoce dei prodotti di oltre il 60%, fornendo ai clienti vantaggi significativi in termini di qualità e valore del marchio.

Sistema di certificazione IPC

Livelli e valore della certificazione IPC

L'IPC non si limita a sviluppare gli standard, ma stabilisce anche un sistema di certificazione completo per garantire la corretta comprensione e attuazione.Questo sistema di certificazione a più livelli risponde a diverse esigenze professionali e ambiti di responsabilità.

Specialista IPC certificato (CIS):

• Contenuto della formazione: Interpretazione approfondita dei requisiti tecnici di standard specifici (ad esempio, IPC-A-610 o J-STD-001).
• Assessment: Written exam (≥70% pass) and practical evaluation
• Validità: 24 mesi, con obbligo di ricertificazione periodica.
• Proposta di valore: Dimostra la padronanza individuale dei contenuti standard e la loro corretta applicazione.

Formatore IPC certificato (CIT):

• Prerequisiti: Certificazione CIS e valutazione delle competenze formative aggiuntive
• Autorità:Può formare e certificare altri al livello CIS.
• Valore organizzativo:Costruisce la capacità di formazione interna, riducendo i costi di formazione a lungo termine.

Esperto di standard certificato (CSE):

• Area di interesse: Profonda competenza in standard specifici
• Responsabilità:Risoluzione di controversie tecniche complesse, guida di applicazioni speciali
• Percorso:Valutazione rigorosa dell'esperienza e delle conoscenze

Formatore Master IPC (MIT):

• Ruolo: Formazione di nuovi CIT, mantenimento dell'integrità del sistema di certificazione
• Supervisione:Supervisione diretta da parte dell'IPC, valutazione regolare.
• Disponibilità:Limitata a livello globale, principalmente presso i centri di formazione autorizzati

Processo di implementazione della certificazione IPC

Ottenere e mantenere la certificazione IPC richiede una gestione sistematica e investimenti.Topfast ha istituito un sistema completo di gestione della certificazione:

Processo di certificazione dei nuovi dipendenti:

1. Formazione di base: 40 ore di interpretazione standard e pratica pratica.
2. Valutazioni simulate: Esercitazioni secondo i modelli d'esame IPC
3. Certificazione formale:Condotta da MIT o CIT
4. Valutazione sul lavoro:Verifica delle capacità applicative su postazioni di lavoro reali

Meccanismo di mantenimento della certificazione:

• Aggiornamenti trimestrali delle competenze: Affrontare gli aggiornamenti degli standard e i problemi più comuni
• Ricertificazione annuale:Garantire l'aggiornamento delle conoscenze
• Formazione continua:Incoraggiare la partecipazione ai seminari e agli aggiornamenti dell'IPC.

Valutazione dell'efficacia della certificazione:

• Monitoraggio del tasso di superamento: Mantenere tassi di superamento al primo colpo >90%
• Correlazione delle metriche di qualità:Analizzare le relazioni tra i livelli di certificazione e la qualità del prodotto
• Calcolo del ROI:Quantificare i miglioramenti della qualità e i risparmi sui costi derivanti dalla certificazione

I dati dimostrano che i dipendenti certificati IPC riducono i tassi di errore del 65% e migliorano gli indici di capacità di processo (CPK) del 40%, migliorando significativamente la qualità e l'efficienza della produzione.

Casi di implementazione degli standard IPC di Topfast&#8217

Progetto PCBA per dispositivi medici:

• Sfida: Requisiti di Classe 3, tasso di difettosità ammissibile <100ppm
• Implementazione:
• Certificazione IPC-A-610 Classe 3 per tutto il personale
• Enhanced SPC control (key parameter CPK≥1.67)
• Ispezione a raggi X al 100% + sezione trasversale BGA
• Risultati: Zero resi da parte dei clienti per 18 mesi consecutivi, ottenendo il riconoscimento di cliente medico “Fornitore Eccellente”.

Unità di controllo elettronico per autoveicoli:

• Sfida: Soddisfare i requisiti IATF 16949 e IPC Classe 3
• Implementazione:
• Linea di produzione automobilistica dedicata
• Implementazione della tracciabilità IPC-1791
• Conformità al processo di saldatura J-STD-001G
• Risultati: Superati gli audit dei clienti, diventando un fornitore di livello 1

Apparecchiature di comunicazione industriale:

• Sfida: progettazione ad alta densità, assemblaggio QFP con passo da 0,4 mm
• Implementazione:
• Ottimizzazione della progettazione dei pad basata su IPC-7351
• Controllo della pasta saldante SPI 3D
• Profili di riflusso personalizzati
• Risultati: La resa al primo passaggio è migliorata dall'82% al 98,5%.

Miglioramento continuo e aggiornamenti degli standard

Gli standard IPC si evolvono continuamente.Topfast ha stabilito un meccanismo di monitoraggio degli aggiornamenti standard:

Processo di aggiornamento standard:

1. Monitorare il sito web dell'IPC e le notizie sul settore
2. Valutare l'impatto dei nuovi standard sui processi esistenti
3. Sviluppare piani di transizione (in genere periodi di sovrapposizione di 6-12 mesi).
4. Aggiornare i sistemi di documentazione e i materiali di formazione
5. Piena attuazione dei nuovi standard

Grazie a questo sistema completo di certificazione e implementazione degli standard IPC, Topfast non solo soddisfa gli attuali requisiti di qualità dei clienti, ma costruisce anche la capacità di affrontare le sfide future. Siamo lieti che i clienti ispezionino personalmente la nostra implementazione degli standard IPC e sperimentino la differenza di qualità che fa la conformità agli standard professionali.

Topfast’s Impegno di servizio

In qualità di produttore professionale di PCB certificato ISO 9001:2015 e IATF 16949, Topfast si impegna solennemente:

Garanzia di conformità agli standard:

• Tutti i prodotti sono rigorosamente conformi alle classi di standard IPC concordate.
• Processo di implementazione standard aperto per la supervisione dei clienti
• Fornire pacchetti completi di prove di conformità agli standard

Miglioramento continuo:

• Investimento annuale in R&S pari al 5% del fatturato
• Aggiornamenti regolari alle attrezzature e ai sistemi di implementazione standard
• Mantenere gli scambi tecnici con la sede centrale dell'IPC

Assistenza clienti:

• Consulenza gratuita sulla progettazione e raccomandazioni standard
• Soluzioni di implementazione standard flessibili e graduate
• Assistenza post-vendita e supporto tecnico completo

Invitiamo i clienti di tutti i settori a ispezionare personalmente l'implementazione degli standard IPC di Topfast e a sperimentare la differenza di qualità che la conformità agli standard professionali offre. Lavoriamo insieme per trasformare gli standard IPC in vantaggi per la qualità dei vostri prodotti e per la competitività del mercato.
