As Placas de circuito impresso Com a evolução para aplicações de alta frequência, alta camada e multifuncionais, a utilização de placas multicamadas está a tornar-se cada vez mais generalizada, abrangendo indústrias como a dos telemóveis, eletrónica automóvel, dispositivos portáteis, servidores, centros de dados, condução autónoma e aeroespacial. Em comparação com as placas de face única e dupla face, as placas multicamadas envolvem processos adicionais, como a laminação e o encaminhamento da camada interna, o que resulta em fluxos de trabalho de fabrico mais complexos e requisitos técnicos mais elevados.

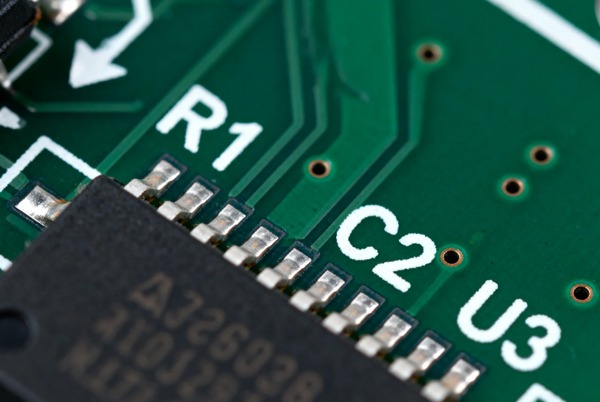

O núcleo dos PCB multicamadas
Em comparação com as limitações das PCB de camada única/dupla, as PCB multicamadas atingem tamanhos mais pequenos e um desempenho superior através do empilhamento de camadas condutoras (camadas de sinal/camadas de potência/camadas de terra), satisfazendo as necessidades dos dispositivos electrónicos modernos (como o hardware 5G e de IA).
Carregue o seu desenho para obter uma análise DFM gratuita + otimização de custos
- Densidade ultra-alta: Redução do tamanho em mais de 50%, ideal para objectos portáteis.
- Baixa radiação EMI: Os planos reduzem as interferências (15dB menos do que as placas de dupla camada).
- Gestão térmica melhoradaAs vias de dissipação de calor de várias camadas evitam o sobreaquecimento.
- Leve: O menor número de conectores reduz o peso total.
- Conceção flexível (Opcional): Dobrável para aplicações especiais.
- Rentável: Custo unitário mais baixo na produção em massa.
Design de empilhamento
Camadas | Empilhamento recomendado | Aplicações |
---|
4L | Sinal-Terra-Potência-Sinal | Eletrónica de consumo (por exemplo, casa inteligente) |
6L | Sinal-Terra-Sinal-Sinal-Sinal-Potência-Sinal | Comunicações de alta velocidade (DDR3/DDR4) |
8L+ | Empilhamento simétrico + blindagem | Dispositivos militares/médicos de alta fiabilidade |
Fluxo de trabalho de fabrico
- Revisão de engenharia: Validação de ficheiros Gerber, análise DFM.
- Processamento da camada interna: Gravação de cobre + inspeção AOI.
- LaminaçãoColagem a alta temperatura/pressão.
- Perfuração & Galvanização: Perfuração a laser + deposição química de cobre.
- EnsaiosTeste de impedância, inspeção com sonda voadora.
Necessidade soluções de PCB multicamadas de baixo custo? Obter um orçamento imediato
Mais de 20 técnicas de otimização de custos para PCBs multicamadas
1. Otimização da conceção (principais estratégias de redução de custos)
✅ Reduzir o número de camadas
- Prioritize 4/6-layer designs over 8+ layers—each 2-layer reduction cuts costs by 15-25%.
- Utilização encaminhamento de alta densidade (por exemplo, 3/3 mil de traço/espaço) para minimizar as camadas.
✅ Regra da camada par
- Os designs de camadas ímpares requerem materiais de equilíbrio adicionais, aumentando os custos em 5-10%.
✅ Normalizar através do design
- Use through-holes ≥0.2mm (avoid laser drilling, which adds 30% de custo).
- Eliminar vias cegas/enterradas (processos HDI) custos duplos).
✅ Simplificar o controlo da impedância
- Standardize critical signal impedance (e.g., all 50Ω) to reduce special layers.
✅ Otimizar a utilização do painel
- Design to standard panel sizes (e.g., 18″×24″) to minimize material waste.
2.Seleção de materiais (Poupança de 20-50%)
🔹 Escolha do substrato
- Utilização FR-4 para eletrónica de consumo (40% mais barato do que os materiais de alta frequência).
- Para sinais de alta velocidade, considere materiais de Tg média (por exemplo, S1000-2) para o equilíbrio entre custo e desempenho.
🔹 Peso do cobre
- Utilização Camadas interiores de 1 oz (15% mais barato do que 2oz), com espessamento seletivo da camada exterior.
🔹 Acabamento da superfície
- Preferir HASL (60% mais barata do que a ENIG); utilizar prata de imersão para necessidades de alta frequência.
3.Estratégias de produção por lotes
📊 Descontos por volume
- Encomendar Mais de 500 unidades com 20% de desconto; mais de 1.000 unidades por um preço adicional de 5% de desconto.
📊 Partilha de painéis
- Combinar pequenas encomendas com outros clientes (aumenta o prazo de entrega em 3-5 dias, mas reduz os custos em 30%).
4.Otimização da cadeia de abastecimento
🛒 Fornecimento localizado
- Utilização Tecnologia Shengyi em vez de Rogers (poupa 70% em substratos).
- Componentes de origem de LCSC/LCSC Mall para alternativas rentáveis.
🛒 Encomendas fora de época
- Fazer encomendas em T1/T3 para 5% de desconto (evitar as épocas altas da eletrónica de consumo).
5.Otimização DFM (Design for Manufacturability)
⚙️ Tolerâncias de relaxamento
- Permitir ±10% trace width tolerance (saves 8% vs. ±5%).
- Assegurar solder mask bridges ≥0.1mm para evitar processos LDI dispendiosos.
⚙️ Evitar processos especiais
- Ignorar dedos de ouro (+20% de custo), cobre pesado (>3oz) e outras caraterísticas premium.
6.Ensaios & Certificação
📉 Amostragem Mais de 100% Inspeção
- Utilização ensaio com sonda voadora para protótipos (50% mais barato do que a AOI).
- Optar por IPC Classe 2 em vez da classe 3 (salva 25% para aplicações industriais).
7.Logística & Entrega
🚚 Escolha o envio terrestre
- Para encomendas >100kg, utilizar o frete marítimo (80% mais barato por via aérea, +7 dias de prazo de entrega).
Tabela de comparação de poupança de custos
Método de otimização | Poupança | Melhor para |
---|
6-layer → 4-layer | 15-25% | Eletrónica de baixa frequência |
FR-4 vs. alta-frequência | 40-70% | Aplicações não-mmWave |
Eliminar vias cegas | 30% | Dispositivos não vestíveis/finos |
Substratos localizados | 50%+ | Quadros de controlo industrial |
MOQ de 500 unidades | 20% | Protótipos para PME |
Estudos de casos do sector
- Dispositivos médicos: 16L PCBs for MRI control boards (±5% impedance accuracy).
- Eletrónica automóvelPCB rígida-flexível 8L para resistência às vibrações.
