Verificação dos pares de PCB

No fabrico moderno de produtos electrónicos, o ensaio de PCB é um passo fundamental para garantir a qualidade do produto. Uma única placa de circuitos pode conter centenas de componentes e milhares de juntas de soldadura. Mesmo com um design perfeito, vários factores no processo de fabrico podem levar a problemas funcionais. Os ensaios sistemáticos ajudam a identificar os problemas numa fase precoce, melhorando significativamente as taxas de rendimento e reduzindo os custos.

A importância e o valor dos testes de PCB

Cinco principais benefícios dos testes de PCB

1. Deteção precoce de defeitos: Identifica eficazmente os problemas funcionais e de fabrico, fornecendo uma base para os ajustamentos de conceção.
2. Controlo dos custos de produção: O ensaio de protótipos evita a produção em massa de produtos defeituosos, reduzindo o desperdício de material.
3. Otimização do ciclo de desenvolvimento: Identifica os principais problemas durante a fase de criação de protótipos, reduzindo o tempo de colocação no mercado.
4. Melhoria da qualidade e da reputação: Reduz as taxas de devolução de produtos e melhora a satisfação do cliente e a reputação da marca.
5. Segurança Prevenção de riscos: Atenua os riscos de incêndio e outros incidentes de segurança causados por falhas de conceção, protegendo o pessoal e o equipamento.

Análise abrangente de testes de PCB

Os ensaios de PCB abrangem a verificação de todo o espetro, desde os materiais até aos produtos acabados, incluindo os seguintes itens principais:

• Qualidade da laminação: Avalia a resistência à delaminação sob tensão mecânica ou térmica.
• Integridade da parede do furo: Analisa a resistência à fissuração e à delaminação durante o ciclo térmico.
• Caraterísticas da folha de cobre: Ensaia a resistência à tração e o alongamento do cobre revestido.
• Durabilidade ambiental: Valida a resistência à corrosão, à humidade e a outros factores ambientais.
• Soldabilidade: Assegura que os componentes podem ser fixados de forma segura e fiável à placa.
• Propriedades eléctricas: Mede a condutividade e a corrente de fuga mínima.

Comparação aprofundada dos 8 principais métodos de ensaio de PCB

1. Inspeção visual manual

Caraterísticas: Utiliza ferramentas de ampliação para verificar defeitos básicos de soldadura.
Vantagens: Baixo custo, funcionamento simples.
Limitações: Depende da experiência do inspetor; não pode avaliar as juntas de soldadura ocultas.

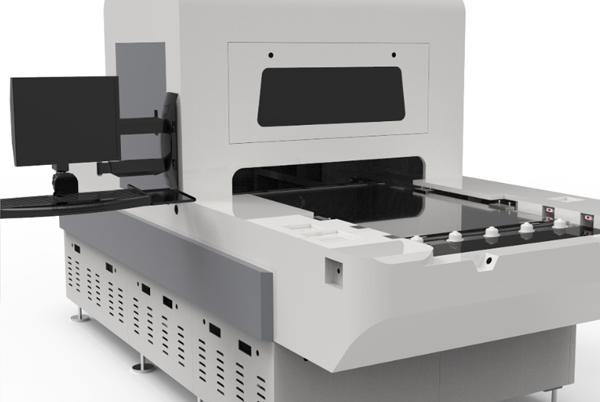

2. Inspeção ótica automatizada (AOI)

Caraterísticas: Utiliza câmaras de alta resolução para comparação e análise de imagens.
Vantagens: Elevada consistência; pode ser integrado em linhas de produção.
Limitações: Não é possível inspecionar ligações ocultas (por exemplo, sob BGAs); programação morosa.

3. Ensaios em circuito (ICT)

Caraterísticas: Utiliza sondas de cama de pregos para verificar os parâmetros eléctricos.
Vantagens: Cobertura de falhas até 98%; ideal para produção em massa.
Limitações: Custos de fixação elevados; inadequado para projectos que mudam frequentemente.

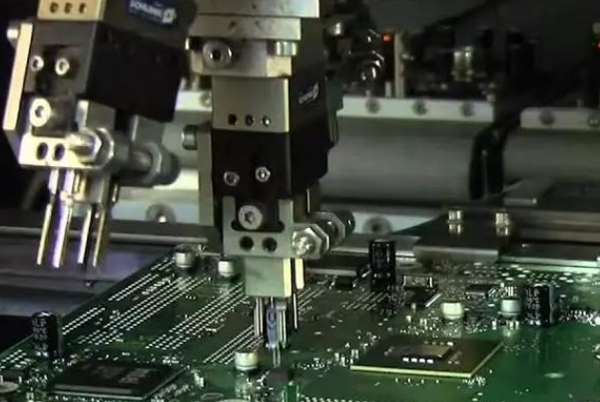

4. Ensaio de sonda voadora

Caraterísticas: Utiliza sondas móveis para testes eléctricos flexíveis.
Vantagens: Sem necessidade de dispositivos personalizados; elevada cobertura de testes.
Limitações: Velocidade de ensaio mais lenta; não é ideal para a produção em grande escala.

5. Inspeção por raios X

Caraterísticas: Inspecciona as juntas de soldadura ocultas e as estruturas internas através de imagens de raios X.
Vantagens: Detecta a qualidade da solda sob BGAs e outras ligações ocultas.
Limitações: Requer operadores formados; custos mais elevados.

6. Ensaio de combustão

Caraterísticas: Testar as placas em condições extremas para avaliar a fiabilidade a longo prazo.
Vantagens: Simula ambientes de funcionamento difíceis; detecta falhas precoces.
Limitações: Pode reduzir o tempo de vida útil do produto; ciclos de ensaio longos.

7. Ensaios funcionais

Caraterísticas: Valida o desempenho através da simulação de condições de funcionamento reais.
Vantagens: Planos de ensaio flexíveis; custo relativamente baixo.
Limitações: A taxa de deteção de defeitos depende da exaustividade do plano de testes.

8. Teste de varrimento de limites

Caraterísticas: Valida interligações complexas de circuitos integrados utilizando chips de teste dedicados.
Vantagens: Adequado para placas multicamadas de alta densidade.
Limitações: Requer componentes compatíveis com o varrimento de limites.

Guia completo de inspeção de conceção de PCB

Etapas básicas de verificação

1. Verificação da integridade do ficheiro: Confirmar os ficheiros de conceção e as especificações de fabrico mais recentes.
2. Verificação das regras eléctricas (ERC): Utilizar ferramentas EDA para verificar curtos-circuitos, aberturas e outros problemas básicos.
3. Consistência da lista de rede: Assegurar que os esquemas correspondem exatamente aos esquemas de PCB.

Pontos-chave da revisão da conceção

• Verificação da pegada do componente: Corresponder exatamente às dimensões físicas.
• Avaliação do sistema de energia: Assegurar a capacidade de transporte de corrente e a fiabilidade da rede.
• Integridade do sinal: Controlar a impedância e a diafonia em traçados de alta velocidade.
• Gestão térmica: Otimizar a dissipação de calor e a colocação de componentes.
• Conformidade EMC: Validar a eficácia da filtragem e da proteção.

Revisão da capacidade de fabrico

1. Compatibilidade de processos: Confirmar se as larguras dos traços, o espaçamento e outros parâmetros correspondem às capacidades do fabricante.
2. Conceção do ponto de teste: Incluir pontos de acesso de teste suficientes.
3. Integralidade da documentação: Fornecer desenhos de montagem pormenorizados e instruções de processo especiais.

Ferramentas profissionais recomendadas

• Utilizar as funções ERC/DRC incorporadas na EDA para verificações básicas.
• Aplicar ferramentas de análise da integridade do sinal para projectos de alta velocidade.
• Utilizar o software de análise DFM para detetar precocemente problemas de fabrico.

Estratégias de melhoria contínua

• Manter e atualizar as listas de verificação de inspeção normalizadas.
• Implementar processos de revisão de projectos em várias fases.
• Analisar os dados dos testes para aperfeiçoar as normas de conceção.

Ao adotar estratégias de teste sistemáticas e inspecções minuciosas do design, a qualidade e a fiabilidade dos produtos PCB podem ser significativamente melhoradas, reduzindo os riscos de produção e criando uma base sólida para uma eletrónica de sucesso.
