Porquê o teste de fiabilidade de PCB？
Na era atual de rápido desenvolvimento de produtos electrónicos, as placas de circuito impresso (PCB), como componentes centrais do equipamento eletrónico, a sua fiabilidade está diretamente relacionada com o desempenho e a vida útil de todo o produto. O teste de fiabilidade das PCB é uma parte importante da qualidade do produto, que através de uma série de testes rigorosos permite avaliar o desempenho das PCB numa variedade de ambientes e condições de trabalho, para garantir a estabilidade a longo prazo do funcionamento do produto PCB. Os ensaios de fiabilidade de PCB são uma parte importante da garantia de qualidade do produto.
1. Ensaios de desempenho elétrico:
O desempenho elétrico é a base para garantir o bom funcionamento dos circuitos.
Teste de continuidade
O teste de continuidade é uma das etapas mais fundamentais e cruciais do teste de fiabilidade da placa de circuito impresso. O principal objetivo deste teste é verificar se todas as vias condutoras da placa de circuito impresso têm circuitos abertos ou curtos-circuitos. Na prática, os técnicos utilizam testadores de circuitos especializados para verificar a continuidade de cada caminho condutor, garantindo que todas as ligações eléctricas cumprem os requisitos do projeto. Para placas de circuito impresso multicamadasO teste de continuidade dos traços da camada interna é particularmente importante, uma vez que os traços ocultos são difíceis de inspecionar visualmente.
Os testes de continuidade modernos utilizam normalmente métodos de sonda voadora ou de cama de pregos, permitindo a identificação rápida e exacta de circuitos abertos ou em curto-circuito. Durante o teste, é aplicada uma pequena corrente para medir a resistência entre dois pontos, determinando se a ligação é normal. Os testes de continuidade devem ser efectuados não só após a produção, mas também antes e depois de Montagem de PCB para garantir que não ocorrem danos durante o fabrico.
Ensaios de resistência de isolamento
O teste de resistência de isolamento avalia o desempenho do isolamento entre diferentes condutores numa PCB. Durante o teste, é aplicada uma tensão DC (normalmente 100V, 250V ou 500V, dependendo das especificações do produto) entre dois condutores e a resistência de isolamento é medida. Este teste é especialmente crítico para aplicações de alta tensão e PCBs multicamadas, uma vez que um isolamento deficiente pode levar a fugas, curto-circuitos ou mesmo a riscos de incêndio.
As PCB de alta qualidade requerem geralmente uma resistência de isolamento na gama dos megaohms (MΩ) ou superior, com normas específicas que variam consoante a utilização do produto e o ambiente de funcionamento. Por exemplo, os dispositivos médicos e as PCB aeroespaciais exigem um desempenho de isolamento mais rigoroso do que a eletrónica de consumo. Os factores ambientais, como a temperatura e a humidade, também devem ser considerados, uma vez que afectam significativamente o desempenho do material de isolamento.
Ensaio de tensão dieléctrica suportável (Hi-Pot)
O ensaio de tensão dieléctrica suportável (também conhecido como ensaio hipot) é essencial para avaliar a fiabilidade do sistema de isolamento de uma placa de circuito impresso. Envolve a aplicação de uma tensão superior à tensão de funcionamento normal (normalmente 2-3 vezes a tensão de funcionamento) entre condutores ou entre condutores e a terra para verificar a segurança da placa de circuito impresso em condições anormais de alta tensão. Durante o ensaio, a tensão é aumentada gradualmente até um nível pré-determinado e mantida durante um período de tempo especificado (normalmente 1 minuto) para observar se ocorre avaria ou descarga.
Este teste é particularmente importante para placas de potência, equipamento de alta tensão e aplicações críticas de segurança. A falha pode se manifestar como arco, quebra ou carbonização de materiais de isolamento. Note-se que o teste hipot é destrutivo e pode causar danos cumulativos nos materiais de isolamento, pelo que não deve ser repetido no mesmo produto.
Teste de impedância
À medida que os dispositivos electrónicos evoluem para frequências e velocidades mais elevadas, o controlo da impedância da placa de circuito impresso tornou-se cada vez mais importante. O teste de impedância verifica se a impedância caraterística das linhas de transmissão numa PCB cumpre as especificações do projeto, o que é crucial para a integridade do sinal e para minimizar as interferências electromagnéticas. O teste é normalmente efectuado utilizando um analisador de rede ou um refletómetro no domínio do tempo (TDR) para medir a impedância em frequências específicas.
As incompatibilidades de impedância podem causar reflexões de sinal, ringing e overshoot, degradando gravemente o desempenho do sistema. Para circuitos digitais de alta velocidade (por exemplo, memória DDR, interfaces PCIe) e circuitos analógicos de alta frequência (por exemplo, extremidades frontais de RF), o controlo preciso da impedância é fundamental para garantir a qualidade do sinal. Os projectistas devem considerar factores como a largura do traço, a espessura do dielétrico, o peso do cobre e a constante dieléctrica, e validar o produto real através de testes.
2. Ensaios de desempenho mecânico
Propriedades mecânicas para avaliar a integridade estrutural dos PCB.
Teste de resistência da casca
O teste de resistência ao descolamento é um método padrão para avaliar a força de ligação entre a folha de cobre e o substrato do PCB. Este teste quantifica a adesão medindo a força necessária para descolar a folha de cobre do substrato. É utilizado um aparelho de teste especializado para descascar uma largura específica de folha de cobre a uma velocidade e ângulo constantes (normalmente 90 graus) enquanto se regista a força de tração.
Uma boa resistência à remoção é fundamental para garantir a fiabilidade das PCB sob tensão térmica, vibração mecânica e utilização a longo prazo. De acordo com as normas IPC, a resistência ao descasque das PCB padrão não deve ser inferior a 1,1 N/mm, com requisitos mais elevados para aplicações de elevada fiabilidade. Os modos de falha incluem a separação da folha de cobre do substrato ou a fratura da folha de cobre, frequentemente causada por uma laminação inadequada, um tratamento deficiente da superfície do cobre ou problemas de qualidade do substrato.
Ensaios de flexão
O ensaio de flexão é utilizado principalmente para placas de circuito impresso flexíveis (FPCs) e placas rigid-flex para avaliar a sua durabilidade sob flexão repetida. A amostra é fixada num dispositivo especializado e dobrada num ângulo especificado (por exemplo, 90 ou 180 graus) e com uma frequência (por exemplo, 100 ciclos por minuto) até à falha ou até ser atingido um número predeterminado de ciclos.
Este teste simula as tensões mecânicas encontradas em aplicações do mundo real, tais como áreas de dobradiça em telefones dobráveis ou secções de dobragem em dispositivos portáteis. Os resultados dos testes ajudam a otimizar a seleção de materiais, o design de empilhamento e o raio de curvatura. Note-se que o desempenho elétrico também deve ser verificado após o ensaio de flexão, uma vez que os danos mecânicos podem nem sempre ser visualmente aparentes, mas podem afetar a funcionalidade do circuito.
Ensaios de stress térmico
Os testes de tensão térmica avaliam a estabilidade mecânica de uma placa de circuito impresso a altas temperaturas, em particular a fiabilidade das juntas de soldadura e das vias. O método mais comum envolve a imersão da amostra em solda fundida a 288°C durante 10 segundos (simulando a soldadura por refluxo) e a inspeção da delaminação, formação de bolhas ou separação da folha de cobre. Para produtos de alta fiabilidade, podem ser necessários vários ciclos de choque térmico.
Este teste revela questões relacionadas com a incompatibilidade do coeficiente de expansão térmica (CTE), uma das principais causas de falhas por stress térmico. A inspeção pós-teste utilizando microscopia ou imagens de raios X deve centrar-se nas estruturas internas, especialmente na integridade da parede da via. Para placas de interligação de alta densidade (HDI), a fiabilidade das microvias é particularmente crítica devido à sua suscetibilidade ao stress térmico.
3. Ensaios de adaptabilidade ambiental
O teste de adaptabilidade ambiental de PCB verifica principalmente o desempenho de PCB em várias condições extremas para garantir a fiabilidade de PCB.
Ensaio de envelhecimento a alta temperatura
O teste de envelhecimento a alta temperatura avalia a estabilidade do desempenho do PCB sob exposição prolongada a altas temperaturas. As amostras são colocadas num ambiente que excede as temperaturas normais de funcionamento (por exemplo, 125°C ou 150°C) durante centenas a milhares de horas, com verificações periódicas de alterações eléctricas e físicas. Este teste acelera o envelhecimento do material, ajudando a prever a vida útil do produto em condições normais.
Os principais parâmetros monitorizados incluem a resistência do isolamento, a perda dieléctrica e a degradação da resistência mecânica. As temperaturas elevadas podem causar descoloração do substrato, fragilização, decomposição da resina ou migração de metais. Para aplicações a altas temperaturas (por exemplo, eletrónica do compartimento do motor de automóveis), este teste é especialmente importante para a seleção de materiais ou processos inadequados.
Teste de calor húmido
O teste de calor húmido simula os efeitos da humidade e temperatura elevadas nos PCB, avaliando a resistência à humidade e a resistência à corrosão dos componentes metálicos. As condições típicas são 85°C e 85% de humidade relativa (RH), com uma duração de 96 a 1.000 horas. Durante e após o teste, a resistência do isolamento, a resistência do isolamento da superfície (SIR) e a corrosão do metal são verificadas.
Os ambientes húmidos podem induzir vários modos de falha, incluindo a redução do desempenho do isolamento, o crescimento de dendritos que provocam curto-circuitos, a corrosão das juntas de soldadura e a formação de bolhas no revestimento. Para equipamento exterior, eletrónica automóvel e aplicações marítimas, é essencial uma excelente resistência ao calor húmido. As verificações funcionais pós-teste devem centrar-se nos circuitos de alta impedância e nos componentes de passo fino, uma vez que estas áreas são mais sensíveis à contaminação e à humidade.
Teste de pulverização de sal
O teste de névoa salina avalia especificamente a resistência à corrosão de PCBs e acabamentos de superfície em ambientes salgados e húmidos. As amostras são expostas a uma névoa salina 5% a 35°C durante 24 horas a várias centenas de horas, dependendo dos requisitos do produto. Este teste é particularmente importante para aplicações costeiras, marítimas e automóveis.
As inspecções pós-teste devem examinar os componentes metálicos (por exemplo, almofadas, pinos e conectores) quanto a corrosão e alterações no desempenho do material de isolamento. As opções de acabamento de superfície (por exemplo, ENIG, estanho por imersão, OSP) afectam significativamente os resultados. Note que o teste de névoa salina é um teste de corrosão acelerado e os resultados podem diferir do desempenho no mundo real, mas fornecem dados comparativos do material.
Teste de ciclo térmico
O teste de ciclos térmicos avalia a resistência dos PCB ao stress térmico, alternando repetidamente entre temperaturas extremas (por exemplo, -40°C a +125°C). Cada ciclo inclui normalmente períodos de paragem de temperatura e transições rápidas, com ciclos totais que variam entre centenas e milhares. Este teste revela incompatibilidades de CTE, fadiga da junta de soldadura e delaminação interfacial.
As inspecções pós-teste incluem verificações visuais, análise de secções transversais e testes funcionais. Os modos de falha mais comuns incluem fissuras na junta de soldadura, fracturas de via, fadiga da esfera BGA e delaminação do substrato. As aplicações automóveis e aeroespaciais impõem requisitos rigorosos de ciclos térmicos devido a flutuações de temperatura amplas e frequentes.
4. Ensaios de desempenho químico e de aplicações especiais
Ensaios de contaminação iónica
Os testes de contaminação iónica quantificam os contaminantes iónicos residuais nas superfícies de PCB, que podem causar migração eletroquímica e corrosão. O método IPC-TM-650 é normalmente utilizado para medir as alterações de condutividade do solvente após a limpeza de amostras. Os resultados são expressos como concentração equivalente de NaCl em μg/cm².
A elevada contaminação iónica (por exemplo, de resíduos de fluxo, impressões digitais ou produtos químicos de processo) reduz significativamente a resistência de isolamento da superfície e pode levar ao crescimento de dendrite e curto-circuitos em ambientes húmidos. Para produtos de elevada fiabilidade, a contaminação iónica deve ser rigorosamente controlada. A limpeza pós-teste e as melhorias no processo são soluções fundamentais.
Ensaio de aderência de revestimentos de superfície
Os ensaios de aderência de revestimentos de superfície (por exemplo, máscara de solda, tinta de legenda, revestimentos isolantes) avaliam a força de ligação entre as camadas protectoras e os substratos. Os métodos comuns incluem o ensaio de fita (aplicação e remoção rápida de fita normalizada), ensaio de corte transversal (marcação de um padrão de grelha e avaliação do descolamento) e ensaio de abrasão.
Uma má aderência pode causar a delaminação do revestimento durante a utilização, comprometendo a proteção. Os factores que influenciam incluem a limpeza da superfície, os processos de cura e a compatibilidade do material. As falhas nos testes justificam a revisão do pré-tratamento, dos parâmetros de cura e da seleção de materiais.
Ensaios EMI/EMC
Os testes de interferência electromagnética (EMI) e de compatibilidade electromagnética (EMC) avaliam as caraterísticas electromagnéticas de um PCB, incluindo as emissões por radiação e a imunidade. Os testes são realizados em câmaras blindadas, utilizando antenas, sondas e equipamento especializado para medir a intensidade dos campos electromagnéticos em frequências específicas. Para dispositivos digitais e sem fios de alta velocidade, o bom desempenho EMI/EMC é fundamental.
As considerações de conceção incluem estratégias de ligação à terra, blindagem, circuitos de filtragem e otimização da disposição. As falhas requerem frequentemente melhores concepções de empilhamento, encaminhamento de traços ou componentes de filtragem adicionais. Note-se que as questões de compatibilidade electromagnética surgem muitas vezes tardiamente, mas devem ser abordadas numa fase inicial do projeto.
Teste de fiabilidade de juntas de soldadura
Os ensaios de fiabilidade das juntas de soldadura avaliam o desempenho a longo prazo sob tensão mecânica e térmica. Os métodos comuns incluem o ensaio de cisalhamento (medição da força para quebrar as juntas de solda), o ensaio de tração e o ensaio de fadiga térmica. Para pacotes avançados como BGA e CSP, a fiabilidade da junta de solda é especialmente crítica.
Os resultados ajudam a otimizar o design das almofadas, os processos de soldadura e a seleção de materiais. As técnicas de análise de falhas, como a inspeção por raios X, a penetração de corante e a secção transversal, diagnosticam problemas de soldadura. A soldadura sem chumbo aumentou a importância destes testes devido à fragilidade das ligas sem chumbo.
5. Problemas comuns de fiabilidade dos PCB e soluções
Questão 1: Delaminação de PCB a altas temperaturas
Solução:
- Utilizar materiais com Tg elevada (por exemplo, Tg ≥170°C) para uma melhor resistência ao calor
- Otimizar os parâmetros de laminação para um fluxo de resina e cura adequados
- Inspecionar o tratamento de cobre da camada interna para verificar se a rugosidade da superfície é adequada
- Considerar materiais pré-impregnados mais compatíveis
- Para aplicações de alta frequência, selecionar materiais com enchimento de cerâmica com baixo CET
Problema 2: Circuitos abertos da camada interna durante o teste de continuidade
Solução:
- Melhorar a qualidade da perfuração para garantir ligações corretas da camada interna
- Otimizar a metalização de orifícios (desmear, galvanizar) para uma cobertura uniforme
- Ajustar os parâmetros de gravação para evitar o excesso de gravação
- Utilizar substratos dimensionalmente estáveis para minimizar a contração
- Reduzir o stress térmico durante o nivelamento e a soldadura com ar quente
Recomenda-se a análise da secção transversal para identificar os locais de falha.
Questão 3: Corrosão do cobre após ensaio de pulverização de sal
Solução:
- Aplicar acabamentos de superfície mais espessos como ENIG ou ouro duro
- Para aplicações sensíveis em termos de custos, utilizar prata de imersão ou OSP melhorada
- Assegurar uma cobertura completa da máscara de soldadura com uma boa vedação dos bordos
- Melhorar a limpeza para remover resíduos corrosivos
- Evitar a exposição de cobre nos bordos da placa; considerar o revestimento dos bordos
- Selecionar ligas de cobre resistentes à corrosão
Questão 4: Falhas no Controlo da Impedância em Circuitos de Alta Frequência
Solução:
- Medir com precisão os desvios de impedância
- Assegurar uma espessura dieléctrica consistente com um controlo mais rigoroso do processo
- Desenhos de largura/espaçamento de traço de ajuste fino
- Utilizar materiais com constantes dieléctricas estáveis (Dk/Df baixo)
- Otimizar o empilhamento de camadas com planos de referência ininterruptos
- Colaborar com os fabricantes sobre as capacidades do processo
- Efetuar simulações de pré-produção
Questão 5: Levantamento de almofadas após soldadura sem chumbo
Solução:
- Utilizar materiais de alta Tg ou sem halogéneos para uma melhor resistência ao calor
- Otimizar as concepções das almofadas para evitar a concentração térmica (por exemplo, gotas de lágrima)
- Reduzir as temperaturas e os tempos de soldadura, mantendo a qualidade
- Assegurar uma ligação adequada entre o cobre e o substrato com tratamentos de superfície
- Para placas de cobre espessas, utilizar um pré-aquecimento escalonado para reduzir a tensão

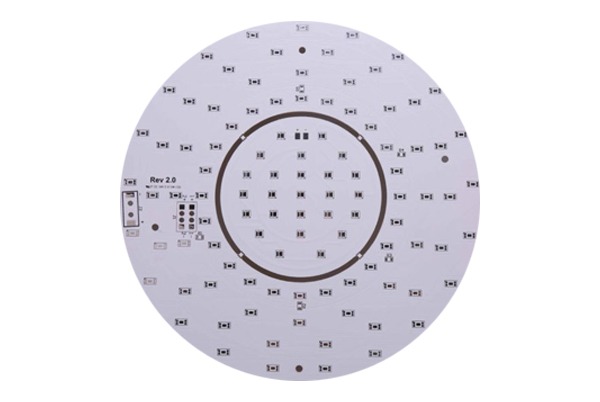

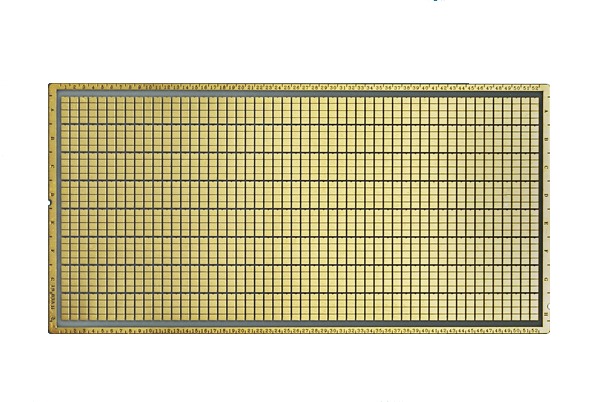

- Considerar substratos de baixo CET, como placas com núcleo metálico ou cerâmicas
- Otimizar as aberturas da máscara de soldadura para evitar a concentração de tensões
Conclusão
Os ensaios de fiabilidade de PCB são um elo fundamental para garantir o funcionamento estável a longo prazo dos produtos electrónicos ao longo de todo o ciclo de vida da conceção, fabrico e aplicação. Um sistema de ensaio abrangente inclui o desempenho elétrico, as propriedades mecânicas, a adaptabilidade ambiental e as propriedades químicas, bem como outras dimensões, que podem identificar eficazmente potenciais defeitos e pontos fracos. Os problemas comuns de fiabilidade, como a delaminação, os circuitos abertos, a corrosão, os desvios de impedância e os defeitos de soldadura, podem ser resolvidos através de uma análise sistemática e de medidas de melhoria específicas. A seleção de um fabricante de placas de circuito impresso experiente, o estabelecimento de um processo sólido de testes de fiabilidade e a consideração de factores de fabrico e fiabilidade no início do processo de conceção são formas eficazes de melhorar a qualidade do produto.
