Descrição
Visão geral do núcleo do STM32F103C8T6

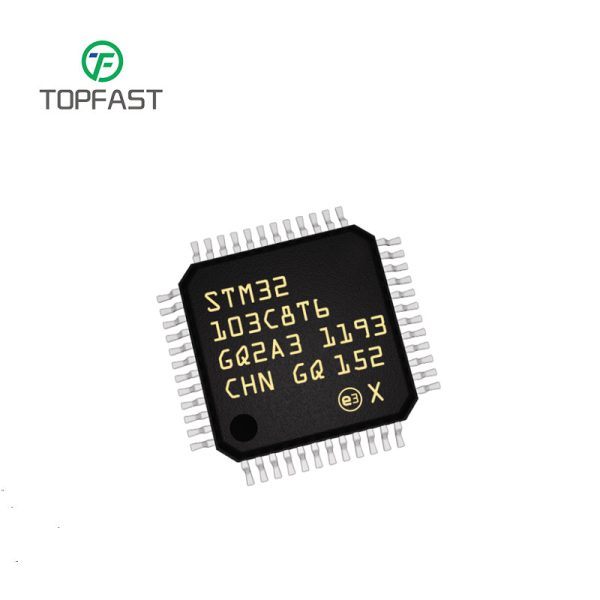

O STM32F103C8T6 é um microcontrolador de 32 bits baseado no núcleo ARM Cortex-M3 lançado pela STMicroelectronics (STMicroelectronics) num pacote LQFP48, que pertence à linha de desempenho de média densidade da série STM32.
Parâmetros-chave de desempenho
Arquitetura da CPU: Núcleo RISC ARM Cortex-M3 de 32 bits
Frequência de funcionamento: até 72MHz
Configuração da memória: 64KB de memória Flash, 20KB de SRAM
Gama de tensões de funcionamento: 2,0 V a 3,6 V
Gama de temperaturas de funcionamento: -40°C a +85°C
Tipo de embalagem: LQFP48 (7x7mm)
Especificações técnicas pormenorizadas
|
Categoria
|
Parâmetro
|
Valor
|
|
Parâmetros técnicos
|
Frequência
|
72 MHz
|
|
|
Tensão de alimentação (DC) (min)
|
2.00 V
|
|
|
Tensão de funcionamento
|
2 V ~ 3,6 V
|
|
|
Número de pinos
|
48
|
|
|
Frequência do relógio
|
72 MHz
|
|
|
Tamanho da RAM
|
20 KB
|
|
|
Largura do bit
|
32 bits
|
|
|
Capacidade da memória FLASH
|
64 KB
|
|
|
Número de canais ADC
|
2
|
|
|
Número de E/S
|
37 Entradas
|
|
|
Temperatura máxima de funcionamento
|
85 °C
|
|
|
Temperatura mínima de funcionamento
|
-40 °C
|
|
|
Tensão de alimentação (máx.)
|
3.6 V
|
|
|
Tensão de alimentação (mín.)
|
2 V
|
|
Parâmetros do pacote
|
Tipo de montagem
|
Montagem em superfície
|
|
|
Número de pinos
|
48
|
|
|
Tipo de embalagem
|
LQFP-48
|
|
Dimensões
|
Comprimento
|
7,2 mm
|
|
|
Largura
|
7,2 mm
|
|
|
Altura
|
1,45 mm
|
|
Parâmetros físicos
|
Temperatura de funcionamento
|
-40 °C ~ 85 °C (TA)
|
|
Outras informações
|
Ciclo de vida do produto
|
Ativo
|
|
|
Embalagem
|
Tabuleiro
|
|
|
Aplicações
|
Industrial, vídeo e imagiologia, eletrónica de consumo, conceção e desenvolvimento incorporados, acionamento e controlo de motores, medicina, dispositivos portáteis
|
|
Normas de conformidade
|
RoHS
|
Conformidade
|
|
|
Sem chumbo
|
Sim
|
|
|
REACH SVHC
|
Sem SVHC
|
|
Informações aduaneiras
|
Código ECCN
|
3A991A2
|
|
|
Licença de importação/exportação de Hong Kong
|
NLR
|
Sendo um microcontrolador Cortex-M3 clássico, o STM32F103C8T6 ocupa uma posição importante no sector dos equipamentos incorporados graças ao seu desempenho equilibrado, periféricos ricos e ecossistema maduro. Para adquirir o STM32F103C8T6, contacte Topfast para comprar
