1. Säkerhetsförberedelser
Säkerheten är alltid högsta prioritet när man utför elektroniska mätningar. För PCB Motstånd testning, du måste:
- Fullständig bortkoppling av strömförsörjningen: Koppla ur alla strömkällor, inklusive batterier och nätadaptrar
- Behandling vid utskrivning: Urladdning av kondensatorer med hög kapacitet (använd ett 10kΩ/5W motstånd för urladdning)
- ESD-skydd: Bär ett antistatiskt armband och använd en antistatisk matta på arbetsbänken
- Kontroll av miljön: Se till att arbetsytan är torr, väl ventilerad och håller en relativ luftfuktighet på 30-70%
Proffstips: För kretskort med hög spänning (>60V), vänta minst 5 minuter för att säkerställa fullständig urladdning innan du fortsätter

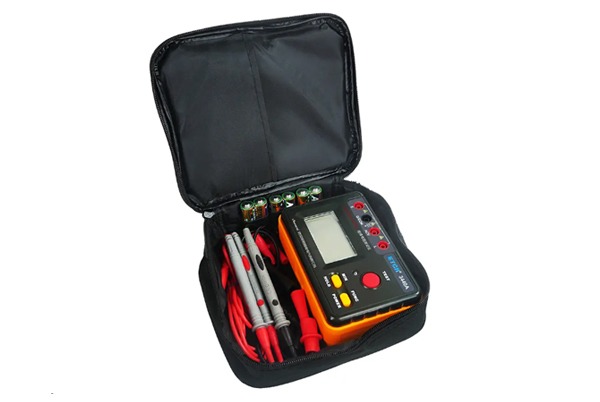

2. Val av multimeter
Valet av rätt mätinstrument har en direkt inverkan på testresultatens noggrannhet:
Rekommenderade specifikationer för digital multimeter
- Grundläggande krav:
- Noggrannhet: Minst ±0,5% + 3 siffror
- Resistansområde: 200Ω - 20MΩ
- Testström: <1mA (för att undvika skador på känsliga komponenter)
- Avancerade alternativ:
- 4-tråds Kelvin-mätning (eliminerar effekter av ledningsmotstånd)
- Kapacitet för automatisk avstängning
- Funktion för dataloggning
Riktlinjer för val av sortiment
| Nominell resistans | Rekommenderat intervall | Upplösning |
|---|
| <200Ω | 200Ω intervall | 0.1Ω |
| 200Ω-2kΩ | 2kΩ intervall | 1Ω |
| 2kΩ-20kΩ | 20kΩ-område | 10Ω |
| >20kΩ | Automatisk räckvidd | – |
3. Viktiga mättekniker
Offline-mätning (rekommenderad metod)
- Isolering av komponenter:
- Använd en avlödningspump eller varmluftspistol för att ta bort ena änden av motståndet
- För SMD-resistorer, lyft försiktigt ena änden med en pincett

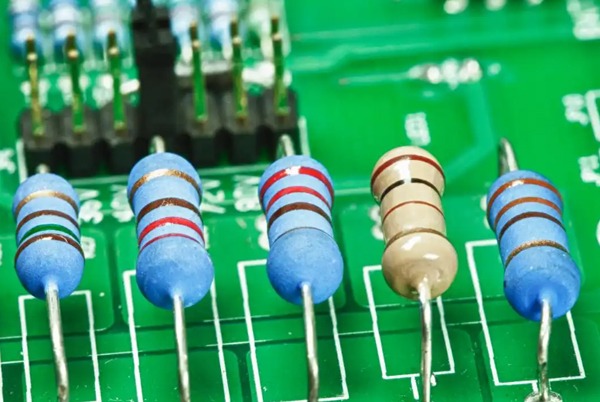

- Resistorer med genomgående hål: Placera proberna vinkelrätt mot ledningarna
- SMD-resistorer: Använd finspetsiga prober (idealisk diameter 0,5 mm)
- Komponenter i miniatyr: Rekommenderad användning av testkrokar
- Normalt värde: Inom ± tolerans av nominellt värde
- Onormala förhållanden:
- "OL"-display: Fel vid öppen krets
- Nära 0Ω: Kortslutningsfel
- Instabila fluktuationer: Intern dålig kontakt
Online-mätning (Emergency Method)
- Analys av ekvivalenta kretsar:
Rita ett partiellt kretsschema, beräkna det parallella ekvivalenta motståndet
- Metod för spänningsfall:
Mät spänningen (V) över motståndet, använd känd ström (I) för att beräkna R=V/I
- Jämförelsemetod:
Mät identiska resistorer i samma krets som referens
4. Felanalys och kvalitetskontroll
Vanliga felkällor
| Typ av fel | Påverkansnivå | Lösning |
|---|
| Kontaktmotstånd | ±(1-10Ω) | Använd en 4-trådsmätning |
| Temperaturdrift | ±0,4%/°C | Registrera omgivningstemperaturen och kompensera |
| EMI-störningar | Slumpmässigt fel | Använd skärmade mätsladdar |
| Oxidation av prober | +5% fel | Rengör sondspetsarna regelbundet |
Standarder för kvalitetsbedömning
Enligt IPC-A-600G-standarden:
- Godkänd: Uppmätt värde inom ±10% av nominellt värde (standardresistorer)
- Misslyckas:
- Resistansen överstiger ±10%
- Instabila avläsningar (>5%-variation)
- Fysiska skador (sprickor, brännmärken etc.)
5. Avancerad applikationsteknik
Precisionsmätning av resistorer
- Metod för konstant ström: Använd en strömkälla på 1 mA + en högprecisionsvoltmeter
- Temperaturkompensation: Registrera omgivningstemperaturen och konvertera med formeln R25=Rt/[1+α(T-25)].
Specialprovning av resistorer
- Smältbara motstånd: Kräver överströmsprovning efter mätning
- NTC/PTC: Mät resistanskurvan vid olika temperaturer
- Högspänningsresistorer: Använd en isolationstestare (500V DC)
Lösningar för batch-testning
- Automatiserad testfixtur + multiplexskanner
- Statistisk analys av CPK-värden (krav >1,33)
