En los dispositivos electrónicos de alta velocidad de hoy en día, el diseño del laminado de PCB se ha convertido en un factor crítico que determina el rendimiento, la fiabilidad y el coste del producto. Un diseño de laminado de PCB excelente representa un arte de precisión dentro de la ingeniería electrónica que integra el electromagnetismo, la ciencia de los materiales y la mecánica estructural.
¿Por qué es tan importante el diseño del apilamiento de placas de circuito impreso?
El triple reto del desarrollo de dispositivos electrónicos
Revolución de la velocidad: Las frecuencias de reloj de las CPU modernas han superado los 5GHz. Cuando la velocidad de los flancos de señal es inferior a 1ns, la placa de circuito impreso deja de ser un simple medio de interconexión para convertirse en un complejo sistema de líneas de transmisión. Si las trazas de señal de alta velocidad son demasiado largas o encuentran discontinuidades de impedancia, se produce reflexión y distorsión de la señal, de forma parecida a un eco en un valle que interfiere con el sonido original.
Explosión de densidad: Las placas base de los smartphones integran más de 1.000 componentes, con pasos de patillas en encapsulado BGA tan pequeños como 0,4 mm. Con esta densidad, el enrutamiento monocapa es como una estación de metro en hora punta: simplemente imposible cumplir los requisitos de conexión.
Control del ruido: El instante de conmutación de las señales digitales genera radiación electromagnética (EMI) de alta frecuencia, que puede interferir no sólo con sus propios circuitos analógicos (por ejemplo, módulos de audio), sino también con los dispositivos adyacentes. Los estrictos requisitos de certificación CEM hacen del control del ruido una necesidad de diseño.
La esencia de las placas de circuito impreso multicapa es ampliar el espacio de enrutamiento mediante el apilamiento vertical al tiempo que se construyen barreras de protección electromagnética, de forma similar al desarrollo de una ciudad que pasa de la expansión plana a la construcción tridimensional de viaductos, metros y rascacielos.

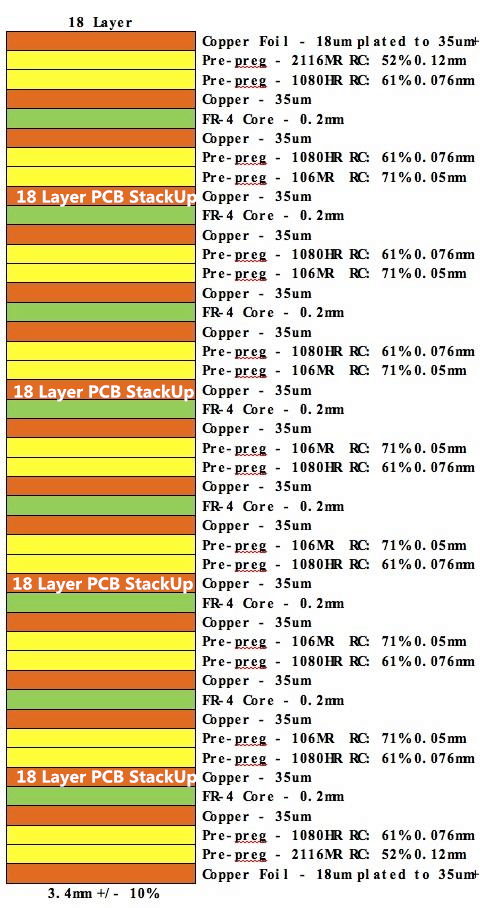

Fundamentos del apilamiento de PCB: Análisis de los tres materiales del núcleo
núcleo
- Características estructurales: Material base rígido con cobre en ambos lados, material aislante sólido en el centro.
- Función: Proporciona soporte mecánico y un entorno dieléctrico estable.
- Grosores comunes: 0,1 mm, 0,2 mm, 0,3 mm, 0,4 mm, etc.
Preimpregnado (PP)
- Composición: Tela de fibra de vidrio impregnada con resina parcialmente curada.
- Papel: Material de unión durante la laminación, rellena los huecos entre las diferentes capas del núcleo.
- Propiedades: Ligeramente más blando que el núcleo, buena fluidez durante el prensado.
Lámina de cobre
- Función: Forma trazas conductoras para transmitir señales y energía.
- Grosores comunes: 1/2 oz (18μm), 1 oz (35μm), 2 oz (70μm).
- Tipos: Lámina de cobre estándar, lámina con tratamiento inverso (RTF), lámina de perfil bajo (LP).

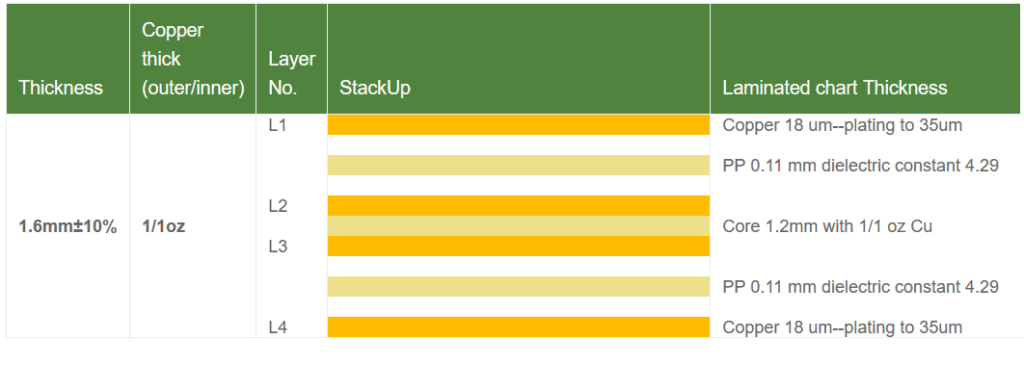

Esquema de una típica placa de 4 capas:
Capa superior (Señal/Componentes) - L1
PP (Dieléctrico de unión)
Núcleo (dieléctrico)
Capa interior 1 (alimentación/tierra) - L2
Capa interior 2 (alimentación/tierra) - L3
Núcleo (dieléctrico)
PP (dieléctrico de unión)
Capa inferior (Señal/Componentes) - L4
Las cinco reglas de oro del diseño de PCB apilables
1. Principio de simetría: la base de la estabilidad
- Simetría del cobre: El tipo y el grosor de la lámina de cobre deben ser idénticos para las capas correspondientes.
- Simetría estructural: Simetría especular de la estructura de capas por encima y por debajo del centro del tablero.
- Ventaja: Reduce la tensión de laminación, evita el alabeo de la placa (alabeo objetivo < 0,1%).
- ejemplo: Las capas L2 y L5 de una placa de 6 capas deben utilizar el mismo peso de cobre y una densidad de enrutamiento similar.
2. Prioridad del plano de referencia: Garantizar la integridad de la señal
- Principio de adyacencia: Cada capa de señal de alta velocidad debe ser adyacente a un plano de referencia sólido (alimentación o tierra).
- Preferencia del plano de tierra: Un plano de tierra es generalmente una mejor referencia que un plano de potencia.
- Control del espacio: La separación recomendada entre la capa de señal y el plano de referencia es ≤ 5 mils (0,127mm).
3. Aislamiento de señales de alta velocidad: Control electromagnético preciso
- Ventaja Stripline: Las señales críticas de alta velocidad (por ejemplo, relojes, pares diferenciales) deben enrutarse entre las capas internas, formando una estructura "sándwich".
- Aplicación Microstrip: Las señales no críticas o de baja frecuencia pueden utilizar líneas microstrip de capa superficial.
- Evitar las divisiones transversales: Prohíbe estrictamente que las señales de alta velocidad crucen divisiones en el plano de referencia.
4. Diseño de la integridad de la energía: Suministro estable de energía
- Acoplamiento estrecho: La separación entre la capa de potencia y su correspondiente capa de tierra debe controlarse dentro de 0,2 mm.
- Estrategia de disociación: Coloque condensadores de desacoplamiento cerca de los puntos de entrada de alimentación y de los pines de alimentación del circuito integrado.
- División de planos: Los sistemas de alimentación multirraíl requieren un cuidadoso desdoblamiento de planos para evitar interferencias entre distintos dominios de potencia.
5. Control de la impedancia: Adaptación precisa para señales de alta velocidad
- Cálculo preciso: Utiliza herramientas profesionales como Polar Si9000 para calcular la impedancia.
- Control de tolerancia: Simple 50Ω ±10%, Diferencial 100Ω ±10%.
- Consideración de los parámetros: La anchura del trazo, el espesor dieléctrico, el peso del cobre y la constante dieléctrica afectan a la impedancia final.
Análisis detallado de esquemas típicos de apilamiento de PCB
Placa de 4 capas: El punto de equilibrio entre coste y rendimiento
Régimen recomendado: ARRIBA - GND - PWR - ABAJO
- Capa 1: Señal/Componentes (Microstrip)
- Capa 2: Plano de tierra firme
- Capa 3: Plano de potencia
- Capa 4: Señal/Componentes (Microstrip)
Ventajas: Opción multicapa de menor coste, proporciona planos de referencia básicos.
Desventajas: Canales de enrutamiento limitados, rendimiento medio a alta velocidad.
Applicable Scenarios: Electrónica de consumo, tarjetas de control industrial y otras aplicaciones de velocidad media-baja.
Placa de 6 capas: La elección óptima entre coste y rendimiento
Sistema 1 (centrado en el rendimiento): ARRIBA - GND - SIG - PWR - GND - ABAJO
- Capa 1: Señal/Componentes
- Capa 2: Plano de tierra (Referencias L1 y L3)
- Capa 3: Señales de alta velocidad (capa de encaminamiento óptimo)
- Capa 4: Plano de potencia
- Capa 5: Plano de tierra (Referencias L4 y L6)
- Capa 6: Señal/Componentes
Ventajas: 3 capas de enrutamiento dedicadas + 2 planos de tierra, buena integridad de la señal.
Applicable Scenarios: Interfaces de memoria DDR3/4, Gigabit Ethernet y otras aplicaciones de alta velocidad.

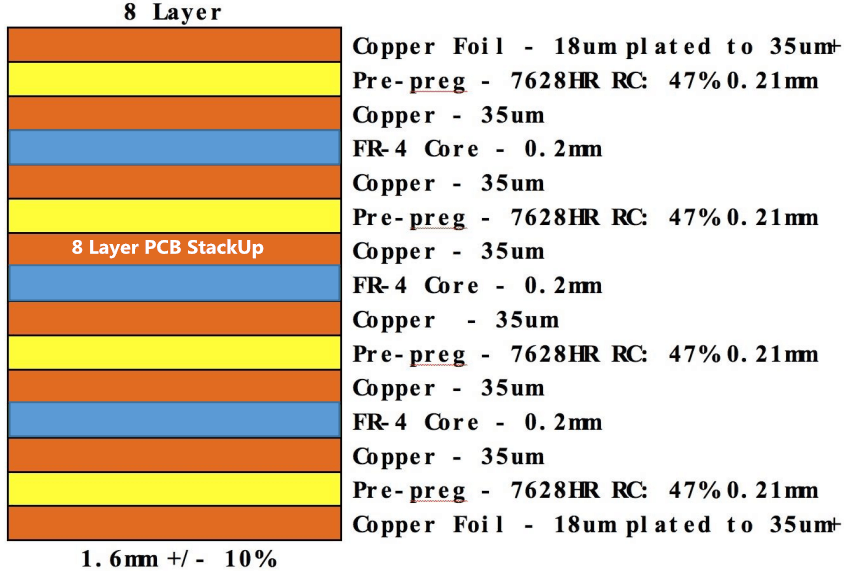

Placa de 8 capas: Estándar para aplicaciones de gama alta
Régimen recomendado: ARRIBA - GND - SIG1 - PWR - GND - SIG2 - GND - ABAJO
- Capa 1: Señal/Componentes
- Capa 2: Plano de tierra
- Capa 3: Señales de alta velocidad (SIG1)
- Capa 4: Plano de potencia
- Capa 5: Plano de tierra
- Capa 6: Señales de alta velocidad (SIG2)
- Capa 7: Plano de tierra
- Capa 8: Señal/Componentes
Ventajas: 4 capas de enrutamiento + 3 planos de tierra, proporciona un excelente rendimiento EMC y la integridad de la señal.
Applicable Scenarios: Placas base para servidores, equipos de redes de alta velocidad y tarjetas gráficas avanzadas.
Estrategias avanzadas de optimización y técnicas prácticas
Selección de materiales: Equilibrio entre rendimiento y coste
Estándar FR-4:
- El coste más bajo, adecuado para aplicaciones ≤ 1GHz.
- Constante dieléctrica εr ≈ 4,2-4,5, Factor de disipación tanδ ≈ 0,02.
Materiales de alta velocidad (por ejemplo, Panasonic Megtron 6, Isola I-Speed):
- El coste es de 2 a 5 veces el de FR-4.
- εr ≈ 3,5-3,7, tanδ ≈ 0,002-0,005.
- Adecuado para 5G, servidores y otras aplicaciones de 10GHz+.
Sustratos con núcleo metálico (por ejemplo, el aluminio):
- Conductividad térmica de hasta 2-8 W/(m-K), 10-40 veces la del FR-4.
- Adecuado para LED de alta potencia, módulos de alimentación y otros escenarios térmicamente sensibles.
Técnicas de supresión de la diafonía
Regla de 3W: Espaciado entre trazas de señal de alta velocidad ≥ 3x ancho de traza, puede reducir el acoplamiento de campo en 70%.
Regla de las 20 horas: El plano de potencia se inserta 20 veces el grosor del dieléctrico desde el borde, suprimiendo los efectos de la radiación de franja.
Trazas de guardia: Coloque líneas de guarda conectadas a tierra junto a las líneas de señal especialmente sensibles.
Estrategias de gestión térmica
Vías térmicas: Conjunto de vías (p. ej., φ0,3 mm) bajo los chips de alta potencia para conducir el calor a las capas de cobre del lado opuesto.
Selección del peso del cobre: Utilice cobre de 2 onzas o más grueso para las vías de alta corriente para reducir el calentamiento y la caída de tensión.
Diseño de simetría térmica: Evite concentrar los componentes de potencia para evitar puntos calientes localizados.
Consideraciones sobre el proceso de fabricación y principios de DFM
Puntos clave del diseño para la fabricación (DFM)
Anchura/espaciado de la huella:
- Proceso estándar: ≥ 4mil/4mil
- Proceso de línea fina: ≥ 3mil/3mil
- Proceso IDH: ≥ 2mil/2mil
Vía Diseño:
- Tamaño del orificio pasante: ≥ 0,3 mm (estándar), ≥ 0,2 mm (microvía láser).
- Tamaño de la almohadilla: Diámetro del orificio + 8 milímetros (estándar), Diámetro del orificio + 6 milímetros (alta densidad)
Alineación de capas:
- Tolerancia de registro entre capas: ±2-3 milímetros
- El control de la impedancia debe tener en cuenta las variaciones de espesor debidas a la falta de registro de las capas.
Estrategias de optimización de costes
Reducción del número de capas: Elija el número mínimo de capas que satisfagan los requisitos de rendimiento. 4 capas → 6 capas aumenta el coste en 30-50%.
Optimización de materiales: Utilice FR-4 estándar en zonas no críticas, reserve los materiales de gama alta sólo para secciones de alta velocidad.
Diseño de panelización: Optimice la disposición de los paneles para aumentar el aprovechamiento del material a 85-90%.
Selección de procesos: Evite procesos especiales innecesarios, como el via-in-pad o los acabados superficiales especiales.
Antecedentes del proyecto: Placa de conmutación Gigabit Ethernet con memoria DDR4 y varios canales SerDes.
Régimen inicial: ARRIBA - SIG1 - GND - PWR - SIG2 - ABAJO
Problemas: Grave diafonía entre capas SIG1 y SIG2 adyacentes; ruido de potencia que afecta al rendimiento de SerDes.
Esquema optimizado: ARRIBA - GND - SIG1 - PWR - GND - ABAJO
Mejoras:
- Añadido un plano de tierra dedicado para proporcionar referencia a la capa superior y SIG1.
- Cambio de la capa SIG2 al plano de tierra, mejorando la eficacia del apantallamiento.
- El estrecho acoplamiento potencia-tierra reduce la impedancia de la red de distribución eléctrica.
Resultados: 40% de mejora de la integridad de la señal, 6dB de aumento del margen de prueba EMI, 15% de aumento del rendimiento de la producción.
Resumen resumen
El diseño de apilamiento de placas de circuito impreso es una habilidad básica fundamental en ingeniería electrónica. Un diseño de apilado excelente puede mejorar significativamente el rendimiento del producto sin aumentar los costes. Dominar el diseño simétrico, la planificación del plano de referencia, el control de la impedancia y los principios de integridad de la señal, además de seleccionar el número de capas y los materiales adecuados en función de las aplicaciones específicas, es una capacidad esencial para cualquier ingeniero de hardware.
