Flexible - Fiable
Flexible
Flexible
Circuito impreso
Tableros
Placas de circuito impreso flexibles y rígido-flexibles de alta calidad diseñadas para aplicaciones dinámicas en las que el espacio, el peso y el movimiento son importantes.
0.075mmMin Traza
1-10Las capas
✦IPC-6013Rendimiento Flex/Rígido-Flex
✦IPC-2223Norma de diseño seccional
✦ISO 9001Gestión de la calidad
✦RoHSSin sustancias peligrosas
✦UL 94Grado de inflamabilidad
✦ISO 14001Gestión medioambiental
Gama de productos
Flex PCB Tipos
Cuatro tecnologías de circuitos flexibles: elija la que mejor se adapte a su aplicación
01

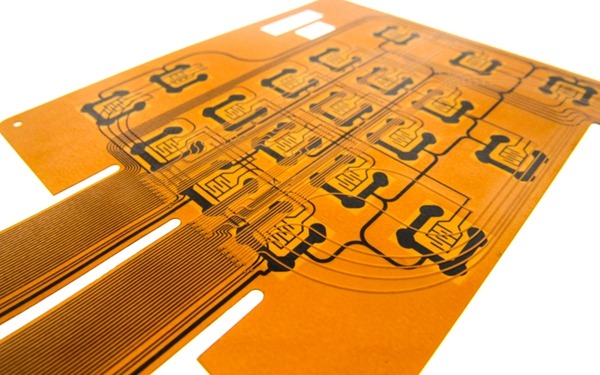

Flex de una capa
El circuito flexible más rentable: una capa conductora sobre poliimida, ideal para electrónica de consumo de gran volumen, teclados y zonas de flexión dinámica.
- La opción más asequible
- Excelentes radios de curvatura ajustados
- Ultraligero
02

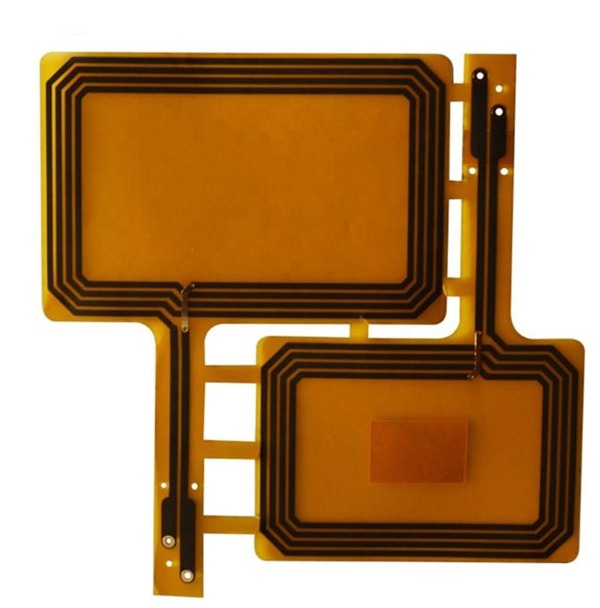

Doble capa Flex
Dos capas de cobre con vías chapadas para una mayor densidad de circuitos: la opción preferida para dispositivos médicos y wearables.
- A través de interconexiones
- Mejor encaminamiento de la señal
03
Multicapa Flex
Circuitos de más de 3 capas para montajes complejos que requieren blindaje EMI, planos de potencia y alta densidad de interconexión.
- Blindaje EMI mejorado
- Planos de potencia y tierra
04

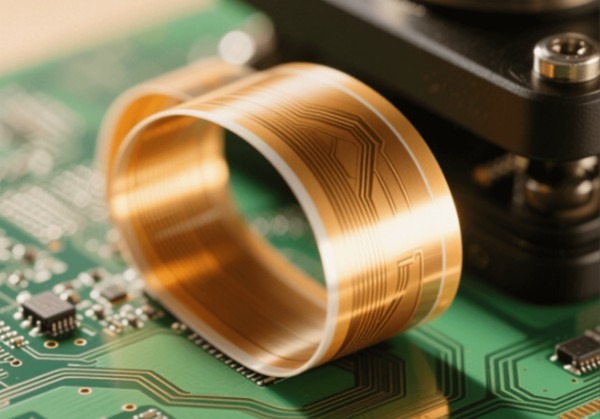

Placa de circuito impreso rígida-flexible
Construcción híbrida que fusiona zonas rígidas de FR4 con regiones flexibles de poliimida, eliminando conectores y permitiendo un verdadero embalaje 3D para dispositivos aeroespaciales, militares y de consumo avanzado.
- Capacidad de envasado en 3D
- Menos conectores y soldaduras
- Reducción de espacio y peso
Capacidades
Técnico Especificaciones
Nuestros parámetros de fabricación flexible de placas de circuito impreso de un vistazo
1-10
Capas Flexibles
De una a varias capas
0.075mm
Min Línea/Espacio
Anchura y espaciado de las trazas
0.1mm
Tamaño mínimo del orificio
Taladrado de laminado flexible
±0.1mm
Radio de curvatura
Curvatura dinámica mínima
0.05-0.3mm
Espesor de la base
Sustrato flexible disponible
1-2oz
Peso del cobre
Cobre recocido laminado
Sustratos
Flex PCB Materiales
Comparación de sustratos: encuentre el material óptimo para su entorno operativo
| Propiedad | PIPoliamida | PETPoliéster | PENNaftalato de polietileno | LCPPolímero de cristal líquido |
|---|---|---|---|---|
| Rango de temperatura | -65°C a 260°C | -40°C a 105°C | -50°C a 155°C | -200°C a 240°C |
| Constante dieléctrica | 3.4 - 3.5 | 3.3 | 3.2 | 2.9 - 3.2 |
| Absorción de humedad | 2,5 - 3,0% | 0.4% | 0.3% | <0,04% |
| Resistencia a la tracción | 180 MPa | 180 MPa | 220 MPa | 200 MPa |
| Resistencia Flex | ||||
| Rendimiento de RF | ||||
| Nivel de costes | ||||
| Lo mejor para | Circuitos flexibles estándar, aeroespacial | Electrónica de consumo, productos desechables | Automoción, industria | RF, microondas, antena 5G |
● Verde = nivel de rendimiento - Ámbar = coste relativo (más puntos = mayor coste) - Columna LCP destacado como sustrato de RF de primera calidad
Cómo se fabrica
Fabricación Proceso
Pasos de precisión diseñados específicamente para la producción de placas de circuito impreso flexibles
01

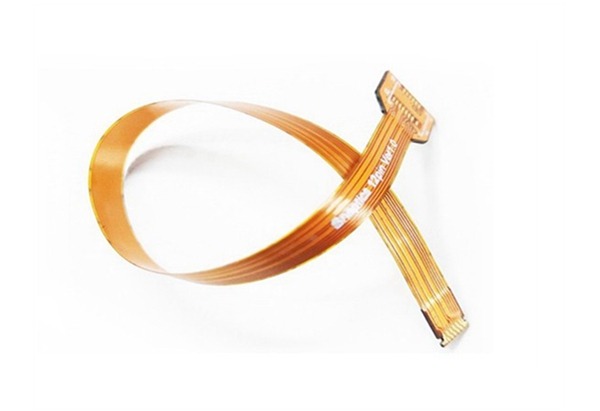

Preparación del material
Los laminados flexibles se cortan con precisión según el formato. El grosor se verifica con una precisión de ±5 µm y se confirma la limpieza de la superficie antes de iniciar cualquier paso posterior del proceso.
02

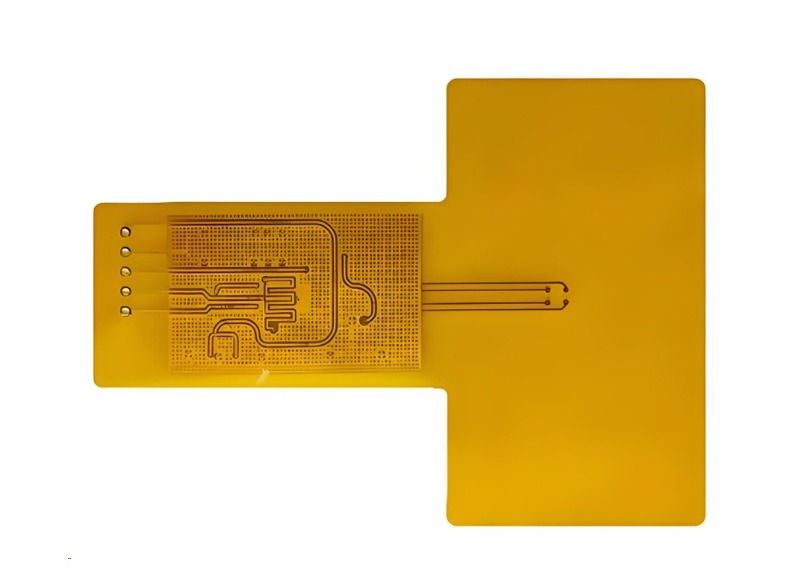

Perforación específica Flex
La perforación láser o mecánica crea microvías y orificios pasantes sin desgarrar el sustrato. Tamaño de orificio de hasta 0,1 mm con precisión posicional de ±25 µm.
03

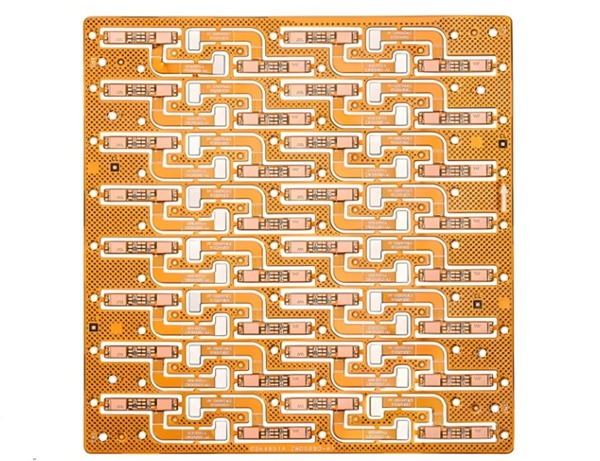

Transferencia de patrones de circuito
La fotoimagen con exposición colimada UV transfiere el patrón del circuito a la lámina de cobre. El grabado de líneas finas consigue un trazado/espacio mínimo de 0,075 mm.
04

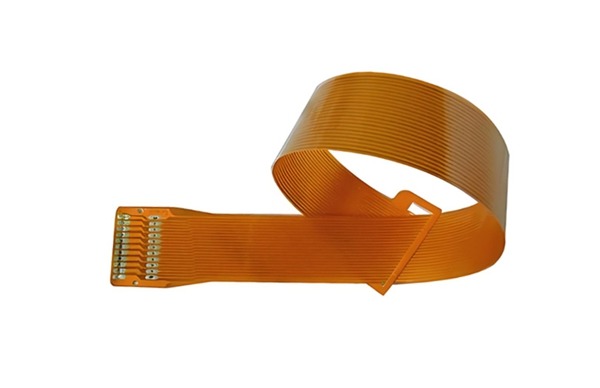

Aplicación del revestimiento
La lámina de recubrimiento de poliimida flexible se lamina bajo temperatura y presión controladas, proporcionando una protección duradera del circuito que se flexiona repetidamente sin agrietarse.
Catálogo
Placa de circuito impreso flexible Productos
Fabricación profesional de placas de circuito impreso flexibles para diversos sectores de aplicación
Placa de circuito impreso flexible de 4 capas
Este artículo presenta las placas de circuito impreso flexibles de 4 capas de Topfast, destacando su enrutamiento de alta densidad,...
Placa de circuito impreso flexible de una cara
Este artículo presenta los productos profesionales de PCB flexible de una cara de Topfast, destacando sus ventajas, especificaciones técnicas, aplicaciones,...

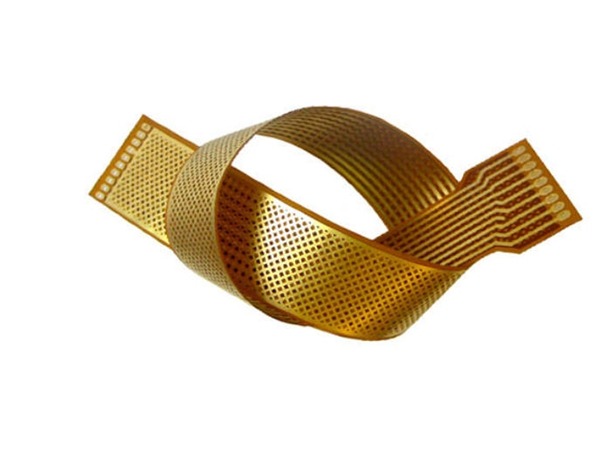

PCB flexible multicapa
Los circuitos impresos flexibles multicapa (FPC multicapa) son componentes de interconexión de alto rendimiento compuestos por capas...
PCB flexible de doble cara
Las placas de circuito impreso flexibles de doble cara, conocidas por su ligereza, sus propiedades de plegado y su capacidad de...
Preguntas más frecuentes
Qué certificaciones tienen las fábricas de PCB?
Todos nuestros productos están clasificados IPC con ISO 14001; ISO 9001; Después de Cristo; Certificados ROHS, etc. Nuestros productos son ampliamente utilizados en comunicación, equipos médicos, control industrial, suministro de energía, electrónica de consumo y aeroespacial, industria automotriz y otros campos.
Qué tipos de PCB flexibles ofrecen?
Topfast siempre se adhiere al concepto de servicio de cliente primero y calidad primero, y brinda servicios personalizados diversificados, que pueden producir tableros de una cara, tableros de doble cara, tableros multicapa, etc.
Cuáles son las ventajas de sus tableros flexibles frente a otros fabricantes?
La empresa cuenta con equipos de producción de clase mundial (máquina perforadora láser, línea de llenado de orificio pasante VCP, equipo de prueba AOI de orificio ciego, línea de molienda cerámica, máquina de bloqueo de resina al vacío vertical, etc.), equipo técnico de primera clase, línea de productos madura, flujo de servicio perfecto, para brindar servicios integrales de PCB desde el diseño, el muestreo hasta la producción en masa y el ensamblaje.
Cuál es el plazo de entrega de las placas PCB?
Podemos entregar muestras de doble cara en 24 horas como muy pronto, pero debemos evaluar el tiempo de entrega de acuerdo con el archivo de diseño y la cantidad.
Cuáles son las principales aplicaciones de las placas de circuito flexibles?
Los productos son ampliamente utilizados en la comunicación (teléfonos celulares, computadoras, etc.), equipos médicos (analizadores de sangre, audífonos, etc.), control industrial, suministro de energía, electrónica de consumo y aeroespacial, industria automotriz y otros campos.
¿Qué materiales se utilizan en las placas de circuito impreso flexibles?
Los PCB flexibles suelen utilizar cobre como capa conductora y poliimida como material aislante. Además, se utilizan adhesivos y nervios de refuerzo para unir y soportar las capas.
¿Cuál es el grosor típico de una placa de circuito impreso flexible?
El grosor típico de una placa de circuito impreso flexible de 2 capas oscila entre 0,11 mm y 0,2 mm.
¿Pueden personalizarse las placas de circuito impreso flexibles para aplicaciones específicas?
Sí, las placas de circuito impreso flexibles pueden personalizarse totalmente en cuanto a tamaño, forma, número de capas y materiales para satisfacer los requisitos específicos de su aplicación.
¿Pueden las placas de circuito impreso flexibles soportar altas temperaturas?
Las placas de circuito impreso flexibles están diseñadas para soportar una amplia gama de temperaturas, lo que las hace idóneas para aplicaciones de automoción, aeroespaciales e industriales en las que la gestión térmica es fundamental.
