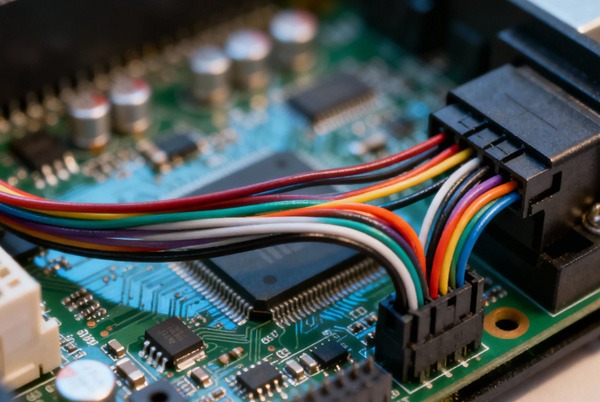

Los mazos de cables son el "sistema nervioso" de equipos y vehículos, responsables de la distribución de energía y la transmisión de señales. Este análisis abarca la clasificación de los mazos de cables, los materiales del núcleo, la evaluación de la vida útil y los criterios de selección clave para que ingenieros y usuarios puedan tomar decisiones precisas.
1.1 Clasificación por aplicaciones
- Mazos de cables de automoción: Incluye arneses de motor, arneses de panel de instrumentos, etc., con estructuras como tipo H, tipo T y tipo E para adaptarse a los diferentes requisitos de disposición.

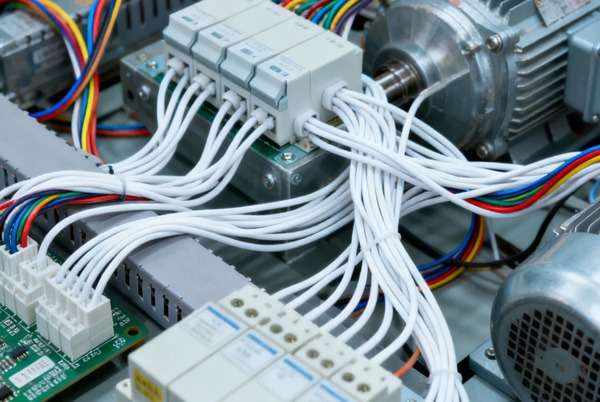

- Arneses de control industrial: Utilizado en nuevos equipos de energía, sistemas de seguridad, etc., destacando el control estable de la señal eléctrica.
- Arneses de control de potencia: Como los cables de alimentación conmutada, especializados en la transmisión eficiente de energía.
- Arneses de transmisión de datos: Incluye HDMI, USB, etc., lo que garantiza una alta velocidad de carga y descarga de la señal.
1.2 Clasificación por funciones
- Arneses del conductor de la pantalla: Diseñado específicamente para la conducción en pantalla.
- Arnés blindado: Utilizan capas metálicas de blindaje para eliminar las interferencias electromagnéticas, adecuadas para sistemas de precisión como los sensores de los airbags.
1.3 Clasificación del nivel de tensión
- Arneses de alta tensión (≥300V): Componentes básicos para vehículos de nueva energía, que transmiten la potencia motriz.
- Arneses de baja tensión (≤60V): Principalmente para la transmisión de señales a todo el vehículo, normalmente a 12 V.
1.4 Clasificación de la certificación estándar
- Arnés estándar nacional: Cumplir las normas nacionales chinas.
- Arnés estándar alemán: Cumple la norma DIN 72550, conocida por su fino aislamiento y gran flexibilidad.
Combinando las categorías anteriores se pueden obtener productos especializados como arneses de conexión de energía eólica y arneses personalizados para equipos de comunicación.
2. Análisis detallado de los materiales del mazo de cables
2.1 Conductores metálicos
- Cobre y aleaciones: El cobre puro ofrece una conductividad óptima; el latón proporciona una gran resistencia mecánica; los terminales suelen estar chapados en estaño/plata/oro para resistir la oxidación.
- Aluminio y aleaciones: Se prefieren para aplicaciones ligeras, pero requieren mayores áreas de sección transversal para compensar la menor conductividad.
- Metales especiales: Oro y níquel para escenarios de alta temperatura; hierro y acero como materiales de refuerzo.
2.2 Aislamiento y revestimiento
- PVC: Bajo coste, resistente a 70-90°C, adecuado para entornos estándar.
- XLPE (polietileno reticulado): Resistente al calor de 90-105°C, tolerancia a corto plazo de hasta 130°C, adecuado para instrumentos y controladores.
- Caucho de silicona/fluoropolímeros: Soporta temperaturas superiores a 150°C, ideal para compartimentos de motores.
- Nylon/PBT: Resistente a la abrasión e ignífugo, muy utilizado para revestimientos y carcasas de conectores.
2.3 Materiales de protección y sellado
- Conductos (tubos corrugados): Fabricadas en PA o PVC, ofrecen resistencia al agua y a la abrasión.
- Cintas de sellado: Cinta de PVC, cinta de tela para envolver arneses.
- Juntas de goma: EPDM y caucho de silicona para un sellado duradero.
2.4 Materiales con funciones especiales
- Cables blindados: Papel de aluminio o trenzado para combatir las interferencias electromagnéticas.
- Cables coaxiales: Específicamente para señales de alta frecuencia como GPS, cámaras.
Ejemplo de aplicación: Los arneses de alta tensión de los vehículos de nueva energía suelen utilizar "conductor de aluminio + aislamiento de caucho de silicona", equilibrando ligereza y resistencia a altas temperaturas.
3. Vida útil del mazo de cables
3.1 Métodos de identificación del envejecimiento
- Inspección visual: Agrietamiento, endurecimiento o decoloración del aislamiento; oxidación del conductor (cobre ennegrecido, manchas blancas en el aluminio).
- Pruebas funcionales:
- Comprobación de la resistencia: Un aumento anormal sugiere una rotura interna.
- Resistencia de aislamiento: Requiere sustitución inmediata si es inferior a 0,5 MΩ.
- Fenómenos anormales: Dificultades de arranque, aumento repentino del consumo de combustible, sobrecalentamiento de los cables o chispas.
3.2 Factores que influyen en la esperanza de vida
- Entorno de uso: Las altas temperaturas, la humedad y la corrosión química aceleran el envejecimiento.
- Calidad del material: Los conductores de cobre puro y el aislamiento resistente a altas temperaturas prolongan considerablemente la vida útil.
- Condiciones de carga: El funcionamiento con sobrecarga acorta drásticamente la vida útil.
3.3 Medidas básicas para prolongar la vida útil
- Selección de materiales: Revestimiento de cobre sin oxígeno de gran pureza, XLPE o PUR.
- Protección reforzada: Conductos y canales de protección de cables para reducir el desgaste mecánico.
- Mantenimiento periódico: Compruebe trimestralmente la resistencia del aislamiento; pulverice anualmente un agente protector en los mazos de cables del compartimento del motor.
- Instalación correcta: Evite las sobrecargas; optimice el trazado para minimizar las vibraciones.
Referencia de vida útil:
- Arneses de automoción: Vida útil de diseño ~10 años, requiere inspección clave a los 3-5 años.
- Arneses industriales: Los productos de calidad pueden durar toda la vida del equipo; los de calidad inferior pueden durar sólo entre 1 y 5 años.
4.1 Principios de selección de conductores
- Alambres de cobre: Preferido para arneses de alta tensión de nueva energía (cobre sin oxígeno); los arneses de baja tensión pueden utilizar hilos de cobre trenzado.
- Cables de aluminio: Adecuados para aplicaciones ligeras, pero requieren procesos como la soldadura láser para garantizar la fiabilidad de la conexión.
4.2 Matriz de selección de aislamiento y revestimiento
| Condiciones medioambientales | Material recomendado | Rango de temperatura | Ventajas fundamentales |
|---|
| Ambiente normal | PVC | 70-90°C | Bajo coste, resistente a ácidos y álcalis |
| Zonas de temperatura media-alta | XLPE | 90-105°C | Resistencia térmica optimizada, rentable |
| Temperatura extrema (motor) | Silicona/fluoropolímero | Por encima de 150°C | Antienvejecimiento, buena flexibilidad mecánica |
| High-Flex/Drag | Funda PUR | -40°C~125°C | Resistencia a la abrasión 5x PVC |
4.3 Requisitos de conformidad (por ejemplo, ISO 6722-1)
- Conductor: Cobre sin oxígeno de gran pureza, sección transversal conforme.
- Materiales de aislamiento: Supera las pruebas de retardancia de llama (tiempo de extinción de llama ≤70s).
- Pruebas medioambientales: Soporta ciclos de alta y baja temperatura (de -40 °C a 150 °C) y la corrosión por niebla salina.
- Eficacia del blindaje: Cobertura ≥85%, que cumple la compatibilidad electromagnética.
4.4 Consideraciones especiales para los vehículos de nueva energía
- Arneses de alta tensión: Resisten tensiones de 600 V/900 V, mayor grosor de pared y los materiales deben superar pruebas de resistencia a 150 °C.
- Diseño ligero: El conductor de aluminio + XLPE de pared delgada puede reducir el peso en 40%, pero requiere una validación rigurosa de la fiabilidad de la conexión.
5. Árbol de decisiones de mantenimiento y sustitución de mazos de cables
- Ligero envejecimiento (grietas locales, ligera oxidación):
- Limpiar las conexiones, aplicar pasta conductora.
- Envolver con cinta aislante resistente a altas temperaturas (por ejemplo, 3M serie 2228).
- Envejecimiento moderado (aislamiento endurecido, resistencia anormal):
- Vuelva a colocar la sección del arnés local y añada un conducto de protección.
- Envejecimiento severo (aislamiento roto, conductor expuesto):
- Sustitución completa inmediata, prefiera los tipos de arnés OEM o mejorados.
