Qual è il processo di assemblaggio dei PCB?

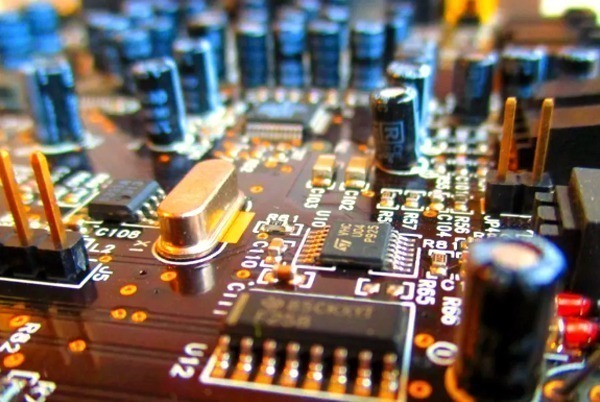

Assemblaggio di PCB (Printed Circuit Board Assembly, PCBA) è il processo produttivo completo di montaggio di componenti elettronici su schede a circuito stampato. Questa procedura complessa e precisa prevede diverse fasi critiche, tra cui la stampa della pasta saldante, il posizionamento dei componenti, la saldatura a riflusso, l'ispezione della qualità e altro ancora, trasformando infine le schede nude in gruppi elettronici completamente funzionali. Poiché i prodotti elettronici tendono alla miniaturizzazione e a prestazioni più elevate, i moderni processi di assemblaggio dei circuiti stampati richiedono requisiti sempre più severi in termini di precisione e affidabilità.
7 fasi chiave del processo di assemblaggio dei PCB
1. Stampa della pasta saldante: Il primo passo fondamentale per la precisione
La stampa della pasta saldante è la fase principale e fondamentale dell'assemblaggio dei circuiti stampati. Simile alla serigrafia, ma che richiede una maggiore precisione, questo processo utilizza stencil in acciaio inossidabile (in genere dello spessore di 0,1-0,15 mm).
Analisi della composizione della pasta saldante:
La moderna pasta saldante senza piombo è generalmente composta da:
- 96,5% Stagno (Sn)
- 3% Argento (Ag)
- 0,5% Rame (Cu)
Questa combinazione di leghe offre eccellenti prestazioni di saldatura e resistenza meccanica. La pasta contiene anche il flussante, che rimuove gli strati di ossido dalle superfici metalliche, riduce la tensione superficiale della saldatura e favorisce il flusso e la bagnatura della saldatura.
Processo di stampa di precisione:
- Il PCB viene fissato sul tavolo della stampante con dispositivi di precisione.
- Le piazzole dello stencil e del PCB sono allineate con precisione (in genere controllate entro una tolleranza di ±25μm)
- La spatola si muove con un angolo appropriato (di solito 60°) e una pressione (circa 5-10 kg) per spingere la pasta saldante attraverso le aperture dello stencil.
- Durante il demolding, lo stencil si separa dal PCB, lasciando la pasta solo sulle piazzole.
Punti di controllo della qualità:
- Consistenza dello spessore della pasta saldante (misurata con spessimetro laser)
- Precisione della posizione di stampa
- Assenza di ponti, di saldature insufficienti o di picchi

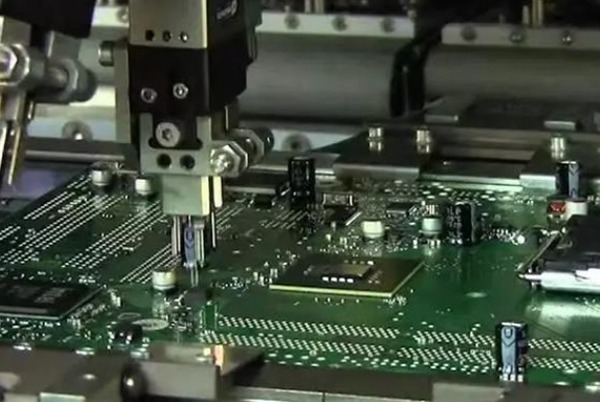

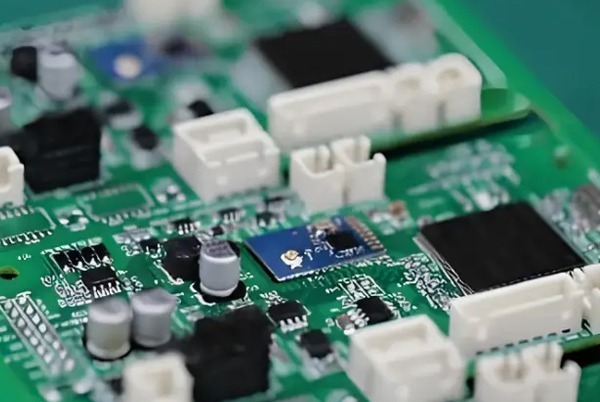

2. Posizionamento dei componenti SMT: "Pick and Place" di precisione ad alta velocità
Dopo la stampa della pasta saldante, il PCB entra nella linea di produzione della tecnologia di montaggio superficiale (SMT), dove macchine di posizionamento ad alta velocità posizionano con precisione i componenti.
Moderna tecnologia delle macchine di posizionamento:
- Precisione di posizionamento: ±25μm (le apparecchiature di fascia alta possono raggiungere ±15μm)
- Velocità di posizionamento: 30.000-150.000 componenti all'ora
- Dimensione minima del componente: Può gestire pacchetti 01005 (0,4×0,2 mm) o più piccoli.
Flusso del processo di collocamento:
- Sistema di alimentazione: Componenti forniti tramite nastro, tubi o vassoi
- Allineamento visivo: Le telecamere ad alta risoluzione identificano i segni di riferimento dei PCB
- Prelievo dei componenti: Gli ugelli a vuoto raccolgono i componenti dagli alimentatori
- Ispezione dei componenti: Alcune macchine sono dotate di telecamere per il controllo della polarità e delle dimensioni
- Posizionamento preciso: I componenti vengono posizionati sulla pasta saldante secondo le coordinate programmate
Fattori d'influenza chiave:
- Precisione di alimentazione dei componenti
- Selezione e manutenzione degli ugelli
- Stato della calibrazione della macchina
- Controllo ambientale (tipicamente 23±3°C, 40-60% RH)
3. Saldatura a riflusso: Il profilo di temperatura determina la qualità della saldatura
La saldatura a rifusione è il processo critico che fonde la pasta saldante per formare connessioni elettriche affidabili e richiede un controllo preciso del profilo di temperatura.
Profilo tipico della temperatura di riflusso:
- Zona di preriscaldamento: Rampa di salita a 1-3°C/s fino a 150-180°C (attiva il flusso)
- Zona di immersione: Mantenere 140-180°C per 60-90 secondi (equalizza la temperatura di PCB/componente)
- Zona di riflusso: Riscaldamento rapido fino alla temperatura di picco 235-245°C (mantenuto per 30-60 secondi)
- Zona di raffreddamento: Raffreddamento controllato sotto i 4°C/s (evita lo shock termico)
Confronto tra i tipi di forno di rifusione:
- Forno a convezione: Migliore uniformità, adatto a PCB complessi
- Forno a infrarossi: Alta efficienza di riscaldamento, ma può causare effetti ombra
- Forno a fase di vapore: Eccellente uniformità, ma costo più elevato, principalmente per prodotti militari.
Manipolazione speciale di PCB a doppia faccia:
Per i PCB SMT a doppia faccia, in genere si salda prima il lato con i componenti più leggeri. Durante il secondo riflusso, assicurarsi che i componenti precedentemente saldati possano resistere alla temperatura.
4. Ispezione di qualità: Molteplici difese garantiscono l'affidabilità
Dopo la saldatura, i PCB sono sottoposti a rigorosi controlli di qualità, tra cui:
4.1 Ispezione visiva manuale
- Applicazioni: Produzione di bassi volumi, verifica della rilavorazione
- Controlli: Componenti mancanti/errati, inversione di polarità, difetti di saldatura evidenti
- Limitazioni: Bassa efficienza, tendenza all'affaticamento, giunti solo visibili
4.2 Ispezione ottica automatizzata (AOI)
- Principio: Telecamere multi-angolo ad alta risoluzione si confrontano con campioni d'oro
- Capacità: Volume di saldatura, bridging, disallineamento dei componenti
- Vantaggi: Veloce (in genere 3-10 secondi per scheda), costante
- Specifiche: Risoluzione 20μm, tasso di falso allarme <5%
4.3 Ispezione a raggi X (AXI)
- Applicazioni: BGA, QFN e altre giunzioni nascoste
- Capacità: Integrità della sfera di saldatura, vuoti, allineamento degli strati
- Sistemi: Radiografia 2D (a basso costo), radiografia 3D (tomografia)
Controllo statistico del processo (SPC):
Le moderne fabbriche di PCBA forniscono i dati di ispezione in tempo reale, utilizzando i metodi SPC per monitorare la stabilità del processo e prevenire i difetti dei lotti.
5. Assemblaggio di componenti con foro passante: Tecnologia tradizionale in applicazioni moderne
Anche se l'SMT domina, molti PCB richiedono ancora componenti con tecnologia a fori passanti (THT), in particolare connettori e dispositivi ad alta potenza.
Due metodi di saldatura principali:
5.1 Saldatura a onda
- Processo: Inserimento→fissaggio a colla→saldatura a onda→pulizia
- Tipi di onda: Onda singola (onda λ), onda doppia (turbolenta+piatta)
- Temperatura: Pentola a saldare mantenuta a 250-260°C
- Applicazioni: Schede a tecnologia mista su un solo lato per volumi elevati
5.2 Saldatura selettiva
- Principio: Saldatura localizzata per fori passanti specifici
- Vantaggi: Impatto termico minimo, ideale per pannelli bifacciali
- Varianti: Saldatura laser, microonde, robot di saldatura
Elementi essenziali di saldatura a mano:
- Controllo della temperatura: 300-350°C in base alle dimensioni del componente
- Durata: 2-3 secondi per ogni articolazione per evitare danni
- Volume di saldatura: Formare filetti conici a 45° circa
6. Test funzionali: Verifica della conformità del progetto
Il test funzionale è il punto di controllo finale della qualità, che convalida le prestazioni del prodotto.
Metodi di test comuni:
6.1 Test in-circuit (ICT)
- Utilizza un dispositivo "a letto di chiodi" per contattare i punti di prova.
- Controlli: Corti, aperture, valori dei componenti, funzioni di base
- Vantaggi: Individuazione precisa del guasto, test rapido
6.2 Test del circuito funzionale (FCT)
- Simula le condizioni operative reali
- Immette i segnali di prova, verifica le uscite
- Può integrarsi con l'automazione per il test 100%
6.3 Test di scansione dei confini
- Per i PCB ad alta densità e inaccessibili
- Utilizza l'interfaccia JTAG
- Ideale per dispositivi programmabili (FPGA, CPLD)
Analisi della copertura dei test:
Piani di test eccellenti devono coprire >90% di potenziali modalità di guasto, ottimizzate attraverso l'analisi delle modalità di guasto e degli effetti (FMEA).
7. Pulizia e protezione: Le chiavi per la longevità del prodotto
I requisiti di alta affidabilità dell'elettronica moderna rendono la pulizia sempre più critica.
Opzioni del processo di pulizia:
7.1 Pulizia acquosa
- Utilizza acqua deionizzata (resistività >1MΩ-cm)
- Può aggiungere agenti detergenti ecologici
- Adatto alla maggior parte dell'elettronica convenzionale
7.2 Pulizia con solventi
- Utilizza solventi a base di alcool o idrocarburi
- Forte capacità di pulizia, asciugatura rapida
- Richiede precauzioni per la sicurezza e l'ambiente
7.3 Processo senza pulizia
- Utilizza una pasta saldante a basso residuo e non pulibile
- Deve comunque rispettare gli standard di pulizia ionica (<1,56μg/cm² NaCl equivalente)
Rivestimento conforme:
Per applicazioni in ambienti difficili:
- Acrilico: Facile applicazione e rilavorazione
- Poliuretano: eccellente resistenza chimica
- Silicone: Prestazioni superiori alle alte temperature
Tendenze moderne di assemblaggio dei PCB
Tecnologia di interconnessione ad alta densità (HDI)
- Linee più sottili (<50μm)
- Tecnologia microvia (vias ciechi/interrati)
- Interconnessione a qualsiasi livello
Produzione di elettronica flessibile
- Assemblaggio del substrato flessibile
- Montaggio su superficie curva 3D
- Circuiti elettronici estensibili
Trasformazione della produzione intelligente
- Applicazioni del gemello digitale
- Ispezione di qualità con intelligenza artificiale
- Sistemi di produzione adattivi
Requisiti per la produzione ecologica
- Materiali senza piombo e senza alogeni
- Processi ad alta efficienza energetica
- Riciclaggio dei rifiuti
Problemi comuni di assemblaggio dei PCB e soluzioni
Tipo di problema | Cause potenziali | Soluzioni |
---|
Saldatura a ponte | Design scadente dello stencil, eccesso di pasta | Ottimizzazione delle aperture delle matrici, regolazione dei parametri di stampa |
Giunti a saldare a freddo | Bassa attività della pasta, profilo improprio | Modifica della pasta, ottimizzazione della curva di riflusso |
Tombstoning | Design asimmetrico del pad, riscaldamento non uniforme | Ottimizzare il design del pad, regolare il reflow |
Sfere di saldatura | Pasta ossidata, elevata umidità | Controllare l'umidità, ridurre l'esposizione alla pasta |
Vuoti BGA | Degassamento della pasta, riscaldamento rapido | Selezionare la pasta a basso contenuto di vuoti, ottimizzare il preriscaldamento |
conclusioni
L'assemblaggio di circuiti stampati è il processo di produzione critico che trasforma i progetti in prodotti fisici, integrando scienza dei materiali, meccanica di precisione, automazione e altro ancora. Con la crescente complessità dell'elettronica, i moderni processi PCBA si evolvono verso una maggiore precisione, efficienza e intelligenza. La padronanza dell'intero flusso di lavoro di assemblaggio e dei punti di controllo chiave è essenziale per garantire qualità e produttività. Che si tratti di produzione di massa o di bassi volumi, la selezione di percorsi di processo e metodi di qualità appropriati in base alle caratteristiche del prodotto rimane fondamentale.
