Il PCB (Printed Circuit Board) è lo scheletro centrale dei moderni dispositivi elettronici, proprio come l'ossatura in acciaio di un edificio sostiene tutti i componenti elettronici. Immaginate se non ci fossero i circuiti stampati: i vostri telefoni, computer e persino gli smartwatch diventerebbero ammassi disorganizzati di componenti elettronici.
Gli aspetti più rilevanti dei PCB sono la loro capacità di:
- Collegare con precisione centinaia di piccoli componenti attraverso tracce di rame
- Disporre circuiti complessi in spazi più piccoli di un'unghia
- Resiste ai processi di saldatura ad alta temperatura senza deformarsi
- Garantisce la trasmissione accurata dei segnali elettronici a velocità prossime alla luce.
Spiegazione delle sei funzioni principali dei PCB
1. Autostrade di precisione per i collegamenti elettrici
La funzione più fondamentale e cruciale dei circuiti stampati è quella di fornire connessioni elettriche affidabili. Immaginate il circuito stampato di una scheda grafica di fascia alta con decine di migliaia di tracce di rame disposte con precisione millimetrica, che trasportano segnali di frequenze e tensioni diverse con interferenze minime.
Design Essentials:
- Corrispondenza di lunghezza per segnali ad alta velocità
- Tracce di alimentazione sufficientemente larghe per ridurre l'impedenza
- Tenere i segnali sensibili lontani da fonti di rumore
- Fornisce solidi piani di massa di riferimento per i segnali critici.
2. Struttura invisibile per il supporto meccanico
Ho assistito a test di vibrazione su schede di controllo industriali: senza il supporto del PCB, i componenti si sarebbero dispersi alla prima vibrazione. I circuiti stampati trasformano i componenti elettronici da parti sciolte in assemblaggi robusti.
Considerazioni strutturali:
- Mantenere i bordi della scheda privi di componenti di ≥5 mm
- Posizionare i componenti pesanti vicino ai punti di montaggio
- Rinforzare le aree intorno ai connettori
- Tenere conto delle sollecitazioni di espansione termica
3. Competenza nella gestione termica
Il circuito stampato di una CPU ad alte prestazioni è spesso caratterizzato da intricate matrici di vie termiche e spessi strati di rame che conducono rapidamente il calore ai dissipatori. Senza le capacità termiche dei PCB, l'elettronica moderna non potrebbe raggiungere prestazioni così elevate.
Tecniche di progettazione termica:
- Posizionare i vias termici sotto i componenti caldi
- Utilizzare 2 oz di rame per gli strati di potenza
- Considerare i pannelli con anima in metallo quando necessario
- Ottimizzare il layout per evitare i punti caldi
4. Guardiano della conformità EMC
Un buon progetto di PCB può ridurre le EMI al di sotto dei livelli di conformità, mentre un progetto scadente può impedire la certificazione. In un progetto, la semplice ottimizzazione dei piani di massa ha ridotto il rumore irradiato di 15 dB.
Metodi di controllo delle EMI:
- Aggiungere tracce di protezione intorno ai segnali critici
- Evitare piani di massa divisi
- Chiudere i segnali di clock con la massa
- Utilizzare array di condensatori per il filtraggio
5. Magia dell'ottimizzazione dello spazio
I moderni circuiti stampati degli smartphone utilizzano design impilati, inserendo più di 10 strati in meno di 1 mm di spessore: un'efficienza di spazio inimmaginabile con il cablaggio tradizionale.
Tecniche di progettazione ad alta densità:
- Utilizzo di microvias e vias ciechi/interrati
- Considerare il posizionamento dei componenti in 3D
- Adottare pannelli rigidi-flex
- Ottimizzare il routing interstrato
6. Le basi dell'affidabilità
I PCB aerospaziali sopportano cicli di temperatura estremi, mentre quelli per dispositivi medici devono funzionare in modo affidabile per oltre 10 anni. Questi requisiti esigenti sono soddisfatti da una progettazione e da una produzione rigorose di PCB.
Misure di miglioramento dell'affidabilità:
- Selezionare materiali ad alta Tg
- Aggiungete gocce di lacrima ai tappetini
- Implementare un progetto ridondante per le reti critiche
- Conduzione di HALT (test di vita altamente accelerati)
Sei problemi comuni di produzione/utilizzo dei PCB e relative soluzioni
Problema 1: Perché i pad si sollevano dopo la saldatura?
Risposta: Questo indica un'adesione insufficiente del pad al substrato, in genere da:
- La scarsa qualità della foratura causa un'inadeguata rugosità della parete del foro
- Controllo improprio del processo di ramatura
- Un'eccessiva rilavorazione espone le pastiglie a temperature elevate
Soluzioni:
- Scegliete produttori di PCB affidabili con comprovate capacità di metallizzazione dei fori
- Aumentare le dimensioni dei pad nella progettazione (soprattutto quelli a foro passante)
- Utilizzare saldature a bassa temperatura per ridurre lo shock termico.
- Considerare i vias riempiti di resina per il rinforzo, se necessario.
Problema 2: risolvere i problemi di integrità del segnale ad alta velocità
Risposta: I problemi dei segnali ad alta velocità (distorsione, overshoot, ringing) derivano dal disadattamento dell'impedenza e dalle riflessioni.
Soluzioni pratiche:
- Calcolo e controllo dell'impedenza della traccia (tipicamente 50Ω single-ended, 100Ω differenziale)
- Mantenere solidi piani di massa di riferimento per i segnali critici.
- Evitate le curve a 90° (usate invece quelle a 45° o le curve).
- Corrispondenza delle lunghezze delle tracce (entro ±50mil)
- Aggiungere le resistenze di terminazione appropriate
Strumenti di verifica:
- Utilizzare il software di simulazione SI per la pre-analisi
- Costruire schede di prova per le misurazioni effettive
- Misura dell'impedenza effettiva con TDR
Problema 3: Perché la produzione di lotti di PCB mostra incoerenze?
Risposta: I problemi di coerenza della produzione sorgono comunemente tra il prototipo e la produzione di massa a causa di:
Cause principali:
- Variazioni dei parametri del materiale tra i lotti
- Variazione della concentrazione della soluzione mordenzante
- Distribuzione non uniforme della corrente di placcatura
- Effetti della temperatura/umidità ambientale
Metodi di controllo:
- Richiedere ai fornitori i rapporti sul primo articolo e i dati CPK
- Includere nella progettazione margini di processo sufficienti (aggiungere 20% a traccia/spazio)
- Eseguire la verifica DOE per i parametri critici
- Verifica periodica dei punti di controllo dei processi dei fornitori
Problema 4: Ridurre efficacemente i costi dei PCB multistrato
Risposta: L'ottimizzazione dei costi dei pannelli multistrato richiede di bilanciare prestazioni e prezzo attraverso metodi comprovati:
Strategie di risparmio:
- Riduzione del numero di strati (tramite ottimizzazione di layout e tracce)
- Utilizzare uno stackup ibrido (materiali ad alte prestazioni solo sugli strati esterni)
- Allentare i requisiti di traccia/spazio (ad esempio, da 5/5mil a 6/6mil).
- Scegliete spessori e dimensioni standard (evitate gli speciali)
- Pannellizzazione dei progetti per migliorare l'utilizzo dei materiali
Attenzione: Non compromettete mai l'integrità dell'alimentazione per risparmiare sui costi: ciò comporta costi di debug più elevati in seguito.

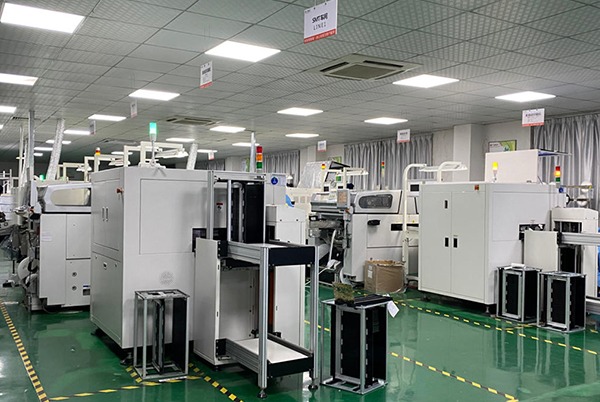

Problema 5: Perché il mio progetto BGA ad alta densità presenta difetti di saldatura?
Risposta: I problemi di saldatura BGA (vuoti, ponti) indicano tipicamente una mancata corrispondenza tra il progetto del PCB e le capacità del processo.
Regole d'oro della progettazione BGA:
- I pad devono essere 10-20% più piccoli delle sfere di saldatura.
- Utilizzo di pad non a maschera di saldatura definita (NSMD)
- Garantire uno spazio di instradamento adeguato (le schede a 4 strati lottano con BGA da 0,8 mm)
- Include vias di terra e termici affidabili
- Ridurre adeguatamente le aperture dello stencil (per evitare l'eccesso di saldatura).
Coordinamento dei processi:
- Selezionare una pasta saldante adatta (polvere di tipo 4 o 5).
- Controllo preciso del profilo di riflusso
- Ispezione della qualità delle saldature con i raggi X 3D
Numero 6: Affrontare le sfide della progettazione di PCB ad alta frequenza
Risposta: I circuiti ad alta frequenza (>1GHz) richiedono considerazioni speciali sui PCB, dove i metodi convenzionali falliscono.
Elementi essenziali di progettazione ad alta frequenza:
- Selezione del materiale: Materiali a basso Dk/Df come la serie Rogers
- Linee di trasmissione: Preferire la stripline alla microstriscia
- Finitura superficiale: Scegliere argento/oro ad immersione su HASL
- Via design: Applicare una foratura posteriore per ridurre gli stub
- Schermatura: Aggiunta di array di vie di terra
Consigli pratici:
- Progettare separatamente i moduli ad alta frequenza, quindi integrarli.
- Verifica dei progetti con la simulazione del campo EM
- Preparare versioni a impedenza multipla per i test
Tendenze future nella tecnologia dei PCB
Frontiere dell'innovazione dei materiali
In una recente mostra di elettronica, sono rimasto stupito dai circuiti stampati flessibili trasparenti, sottili e pieghevoli come un involucro di plastica, ma in grado di trasportare circuiti complessi. Questi materiali rivoluzioneranno la progettazione dei dispositivi indossabili.
Direzioni materiali emergenti:
- Materiali elettronici estensibili
- Substrati biodegradabili
- Strati conduttori di grafene
- Ceramica cotta a bassa temperatura (LTCC)
Innovazioni produttive
I processi avanzati dei semiconduttori stanno influenzando la tecnologia dei PCB. Lo vedremo presto:
- Traccia/spazio che raggiunge i livelli di 10μm
- Elettronica stampata in 3D
- Tecnologia dei circuiti autoassemblanti
- Interconnessioni su scala molecolare
Rivoluzione della metodologia di progettazione
La progettazione di PCB assistita dall'intelligenza artificiale è ormai una realtà, con aziende leader che utilizzano l'apprendimento automatico per la progettazione:
- Ottimizzazione automatica del layout
- Previsione degli hotspot EMI
- Selezione intelligente dei componenti
- Esplorazione del design generativo
Conclusione: Mentalità chiave per padroneggiare la tecnologia dei PCB
Dopo oltre vent'anni di lavoro nell'elettronica, ho imparato che le schede elettroniche non sono semplici connettori, ma architetture di sistema fondamentali. Un eccellente progetto di PCB assomiglia a una sinfonia: ogni dettaglio è perfettamente armonizzato.
Consigli pratici per gli ingegneri:
- Pianificare sempre prima le reti di distribuzione dell'energia
- Riserva di margine di progettazione 30% per le modifiche
- Consultate in anticipo i produttori di PCB per conoscere le loro capacità
- Investite nell'apprendimento di un software professionale per la progettazione di PCB
- Sviluppare liste di controllo per la progettazione personale
Ricordate che i grandi progetti di PCB non vengono creati in un unico tentativo, ma attraverso un'ottimizzazione iterativa. Ogni revisione vi avvicina alla perfezione.
