ПТФЭ является одним из наиболее широко используемых диэлектрических материалов для высокочастотных и микроволновых печатных плат. Благодаря исключительно низким диэлектрическим потерям и стабильным электрическим свойствам он стал предпочтительным выбором для систем радиочастотной связи, радиолокационных систем, спутниковой электроники, аэрокосмической отрасли и современного испытательного оборудования.
По сравнению со стандартным FR4, PTFE обеспечивает значительно лучшие характеристики передачи сигнала на высоких частотах. Однако эти электрические преимущества также сопряжены с дополнительными сложностями в процессе производства, которые разработчики должны учитывать при выборе материала.
Ii. Содержание
Что такое ПТФЭ?

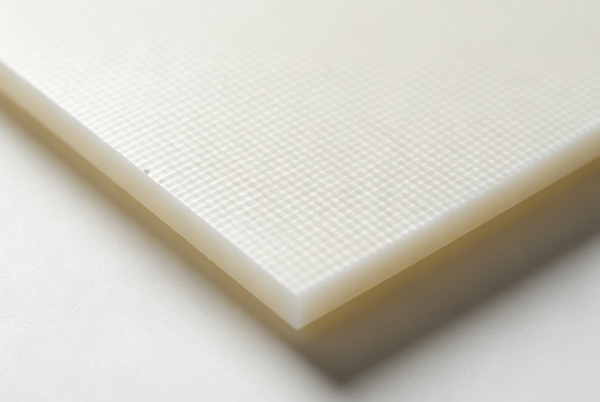

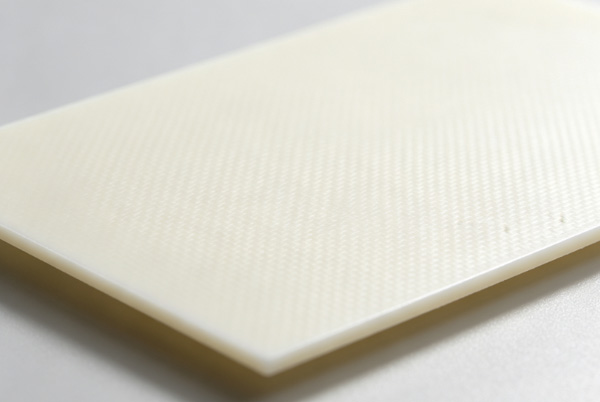

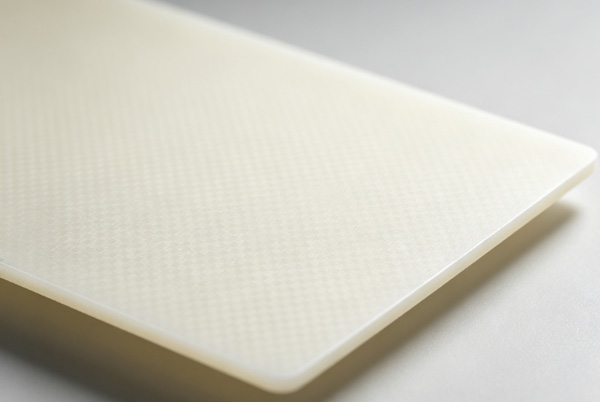

PTFE — это сокращение от Политетрафторэтилен, синтетический фторполимер, известный своими превосходными электроизоляционными свойствами и химической стойкостью.
В отличие от ламинатов на эпоксидной основе, таких как FR4, материалы на основе ПТФЭ сохраняют очень стабильные диэлектрические свойства в широком диапазоне частот.
При производстве печатных плат ПТФЭ часто армируют:
- Стекловолокно
- Керамические наполнители
- Тканое стекловолокно
Эти армирующие материалы повышают механическую прочность, сохраняя при этом превосходные электротехнические характеристики, которыми славится ПТФЭ.
Как уже упоминалось в Обзор материалов для ламинирования печатных плат, PTFE относится к семейству специальных ламинатов, предназначенных для использования в сложных электрических системах.
Почему ПТФЭ используется в высокочастотных печатных платах
С увеличением рабочих частот диэлектрические потери становятся одним из основных факторов, влияющих на качество сигнала.
PTFE обладает рядом преимуществ по сравнению с традиционными ламинированными материалами.
Чрезвычайно низкие диэлектрические потери
Одним из главных преимуществ ПТФЭ является его очень низкий коэффициент потерь.
К типичным значениям относятся:
- Dk: 2,1–2,6
- Df: 0,0009–0,002
По сравнению с FR4 затухание сигнала значительно меньше.
Это позволяет сигналам проходить на большие расстояния с сохранением более высокой целостности.
Взаимосвязь между Dk и Df более подробно объясняется в Значения Dk и Df в материалах печатных плат.
Стабильная диэлектрическая проницаемость
Материалы из ПТФЭ сохраняют относительно стабильные диэлектрические свойства в широком диапазоне частот.
Это дает следующие преимущества:
- Управляемый импеданс
- Фазовое согласование
- Характеристики РЧ-фильтра
- Согласованность антенн
Низкое влагопоглощение
Влага практически не оказывает влияния на ПТФЭ.
Благодаря этому он подходит для использования в наружном коммуникационном оборудовании и в суровых условиях эксплуатации.
PTFE по сравнению с FR4
С ростом частоты различия между PTFE и FR4 становятся все более заметными.
| Недвижимость | Пт4 (фр.) | PTFE |
|---|---|---|
| Диэлектрическая постоянная | 4.2-4.8 | 2.1-2.6 |
| Коэффициент рассеивания | 0.015-0.025 | 0,0009–0,002 |
| Радиочастотные характеристики | В среднем по стране | Превосходно |
| Стоимость материала | Нижний | Выше |
| Сложность производства | Нижний | Выше |
Для электроники общего назначения FR4 по-прежнему остается наиболее экономичным выбором.
Читатели, не знакомые с традиционными ламинатными материалами, могут обнаружить, что Обзор материала FR4 для печатных плат полезно перед оценкой специальных материалов.
Распространенные области применения ПТФЭ в производстве печатных плат
Материалы из ПТФЭ широко используются в отраслях, где недопустимо ухудшение качества сигнала.
Радиочастотное оборудование связи
Приложения включают:
- РЧ-усилители
- Беспроводные модули
- РЧ-фильтры
- Дуплексоры
Радарные системы
В автомобильных и оборонных радиолокационных системах часто используются ламинаты из ПТФЭ благодаря их низким диэлектрическим потерям.
Спутниковая связь
Преимущества спутникового оборудования заключаются в следующем:
- Стабильная электрическая характеристика
- Низкие вносимые потери
- Надежная работа в широком диапазоне температур
Аэрокосмическая электроника
ПТФЭ широко используется в авиационной электронике, навигационных системах и бортовом оборудовании связи.
Измерительное и контрольное оборудование
Высокоточные радиочастотные приборы часто требуют чрезвычайно стабильных диэлектрических характеристик.
Проблемы при производстве ПТФЭ
Хотя ПТФЭ обладает превосходными электрическими свойствами, его значительно сложнее обрабатывать, чем FR4.
Структура из мягкого материала
ПТФЭ механически мягче, чем эпоксидные ламинаты.
В ходе бурения и прокладки часто требуются специальные методы работы.
Более высокое тепловое расширение
ПТФЭ обладает более высоким коэффициентом теплового расширения.
Правильное проектирование слоевой схемы имеет важное значение для снижения механических нагрузок при сборке.
Процесс ламинирования
Материалы из ПТФЭ требуют тщательного контроля параметров ламинирования.
Необходимо учитывать температуру, давление и материалы соединения.
Разработчики, занимающиеся проектированием многослойных РЧ-плат, также должны понимать, как Материалы для изготовления сердечников печатных плат и препрегов влияют на общие характеристики сборки.
Многослойные печатные платы из ПТФЭ и гибридные печатные платы
Не каждая печатная плата требует использования конструкции, полностью изготовленной из ПТФЭ.
Многие радиочастотные изделия сочетают в себе:
- Сигнальные слои из ПТФЭ
- Материалы для сердечников из FR4
- Стандартные препреги
Гибридные компоновки обладают рядом преимуществ:
- Снижение затрат на материалы
- Более простое изготовление
- Повышенная механическая устойчивость
Такой подход стал широко применяться в коммуникационном оборудовании, где на очень высоких частотах работают лишь отдельные уровни.
PTFE по сравнению с материалами Rogers
Материалы PTFE и Rogers часто упоминаются в одном контексте, но они не являются идентичными.
Во многих сериях ламинатов компании Rogers вместо чистого ПТФЭ используются углеводородно-керамические системы.
В целом:
- ПТФЭ обеспечивает наименьшие диэлектрические потери.
- Материалы компании Rogers часто отличаются простотой обработки.
- Оба широко используются при производстве печатных плат для радиочастотных устройств.
Читатели, интересующиеся ламинатами Rogers, могут продолжить чтение Материал для печатных плат Rogers для более широкого сравнения.
Всегда ли ПТФЭ — лучший выбор?
Не обязательно.
Для многих сетевых и высокоскоростных цифровых устройств современные ламинаты с низкими потерями обеспечивают превосходные эксплуатационные характеристики без дополнительных сложностей в производстве, связанных с использованием ПТФЭ.
Как объясняется в Объяснение принципов работы материалов для печатных плат с низкими потерями, при выборе материала необходимо обеспечить баланс между электрическими характеристиками, технологической осуществимостью и стоимостью проекта.
Выбор ПТФЭ исключительно из-за того, что он имеет самое низкое значение Df, может привести к увеличению производственных затрат, не принося при этом существенных преимуществ во всех случаях применения.
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
A: PTFE — это ламинат на основе фторполимера, который широко применяется в радиочастотных, микроволновых и высокочастотных печатных платах благодаря своим чрезвычайно низким диэлектрическим потерям.
A: Его низкая диэлектрическая проницаемость и очень низкий коэффициент потерь способствуют снижению потерь сигнала и улучшению высокочастотных характеристик.
A: В радиочастотных и микроволновых схемах PTFE, как правило, обеспечивает лучшие электрические характеристики. Для стандартной электроники FR4 зачастую является более экономичным вариантом.
A: Да. По сравнению с традиционными материалами FR4, PTFE требует применения специальных технологий сверления, ламинирования и изготовления.
A: Да. Гибридные многослойные структуры с использованием PTFE и FR4 широко применяются в устройствах связи и радиочастотных изделиях, где только отдельные слои должны обладать диэлектрическими характеристиками высшего класса.
