Elektronik ürün geliştirme alanında, doğru PCBA maliyet tahmini projenin başarısı için kritik bir faktördür. Bileşen maliyetleri genellikle toplam PCBA maliyetinin ila 'ını oluşturur ve küçük bir ondalık hata bile on binlerce dolarlık kayıplara yol açabilir. Bu makale, donanım mühendislerinin, tedarik uzmanlarının ve proje yöneticilerinin daha akıllı kararlar almasına yardımcı olmak için eksiksiz bir PCBA maliyet hesaplama sistemi sunar.

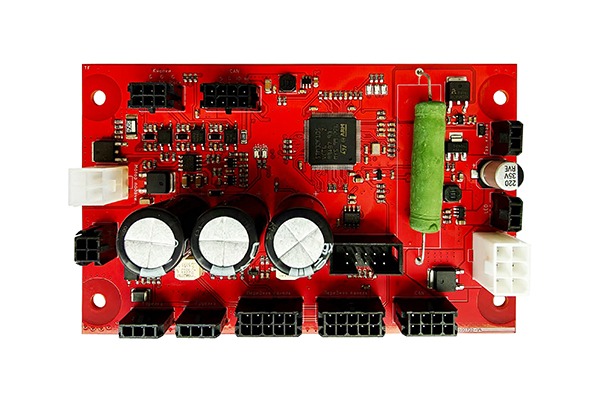

1. PCBA Maliyet Yapısının Tam Resmi
PCBA maliyeti, temel olarak aşağıdaki altı modülden oluşan çok boyutlu, kapsamlı bir sistemdir:
| Maliyet Modülü | Tipik Yüzde | Temel Etkileyen Faktörler |
|---|
| Bileşen Tedarik Maliyeti | 40%-60% | Çip türü (standart bileşenler ve üst düzey BGA), tedarik zinciri istikrarı, satın alma miktarı |
| PCB Üretim Maliyeti | 10%-20% | Katman sayısı (4 katmanlı kart, 2 katmanlı kartın yaklaşık 2 katı maliyetlidir), kart malzemesi türü, boyut, işlem karmaşıklığı |
| SMT Montaj Maliyeti | 5%-15% | SMT yerleştirme noktalarının sayısı, bileşen türü, parti boyutu |
| Test ve Kalite Kontrol Maliyeti | 3%-8% | Test noktası sayısı, güvenilirlik gereksinimleri (tıbbi/otomotiv sektöründe 'un üzerine çıkabilir) |
| DIP Delikli Montaj Maliyeti | 2%-5% | Delikli bileşen sayısı, lehimleme yöntemi (dalga lehimleme veya manuel) |
| Yardımcı Malzemeler ve Genel Giderler | 2%-7% | Lehim pastası, şablon, ekipman amortismanı vb. birim maliyet, hacim arttıkça azalır. |
💡 Önemli İçgörü: Bileşen maliyeti en yüksek paya sahiptir ve bu durum özellikle yüksek kaliteli çiplere dayalı projelerde belirgindir. Bileşen tedarikinin rasyonel kontrolü, maliyet optimizasyonunun temelidir.
2. PCB Maliyet Hesaplaması ve Tasarım Optimizasyon Stratejileri
2.1 PCB Maliyet Hesaplama Formülü
PCB Maliyeti = Laminat Malzeme Maliyeti + İşlem Maliyeti + Özel İşlem Ücretleri
- Laminat Malzeme Maliyet Hesaplaması:
Single PCB laminate cost = Price per square meter of PCB ÷ Number of PCBs producible per square meter
- Süreç Maliyet Faktörleri:
- Drilling cost: Number of holes × Aperture coefficient (more holes, smaller aperture = higher cost)
- İz genişliği/boşluk: Hassas izler <0,2 mm/0,2 mm, maliyeti - artırır.
- Katman sayısı maliyeti: Her ek katman maliyeti - oranında artırır.
- Yüzey kaplaması: ENIG (Daldırma Altın) HASL'den (Kurşunsuz) - daha pahalıdır.
- Özel İşlem Ek Ücretleri:
- Empedans kontrolü: Maliyetleri - oranında artırır.
- Kör/Gömülü viyalar: Maliyetin - oranında artmasına neden olur.
2.2 PCB Tasarım Optimizasyon Stratejileri
- Panel Kullanım Optimizasyonu: Rasyonel panelleştirme tasarımı, kullanım oranını 'ten 'in üzerine çıkararak maliyetleri -15 oranında azaltabilir.
- Süreç Basitleştirme İlkeleri:
- Gereksiz yere küçük delik çaplarından kaçının (<0,3 mm)
- Keep trace width/clearance ≥0.15mm
- Kaplama gereksinimlerini azaltarak özel indirim sağlayın
3. BOM Yönetim Standardizasyon Süreci
Verimli BOM yönetimi, maliyet kontrolünün temelidir:
- Şematik çizimden BOM listesini dışa aktar
- Aynı bileşen modellerini birleştirin
- Adlandırma kurallarını standartlaştırın (örneğin, kondansatör değerleri için tutarlı bir şekilde uF/nF kullanın)
- Anahtar parametreleri açıklama ekleyin: Tolerans, voltaj değeri, paket boyutu
- Alternatif ve tek kaynaklı parça numaralarını ayırt edin
Example BOM before optimization:
C1: 0.1uF, C2: 100nF, C3: 104 → After standardization: All unified to "0.1uF"

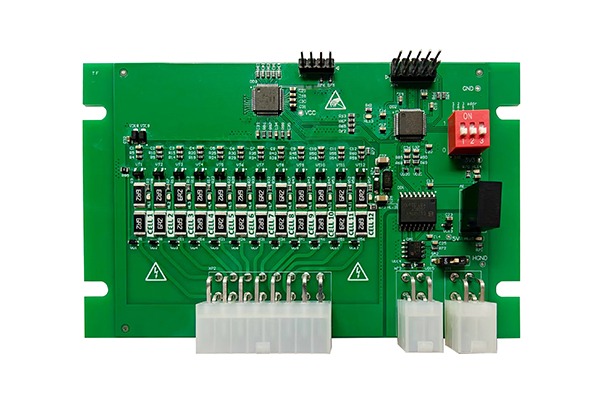

4. Ayrıntılı SMT Montaj Maliyet Hesaplaması
4.1 SMT Yerleştirme Noktası Hesaplama Kuralları
| Bileşen Tipi | Puan Hesaplama Standardı |
|---|
| Standart SMD (Direnç/Kapasitör/Diyot) | Bileşen başına 2 puan |
| Küçük Çip (örneğin, SOT-23) | Bileşen başına 3 puan |
| Orta Boy Çipler (QFP/QFN vb.) | Gerçek pin sayısına göre |
| Büyük Yonga Parçaları (BGA/LGA vb.) | Gerçek pin sayısına göre |
SMT Cost = (SMT Placement Points × Unit Price) + Stencil Fee + Setup Charge
4.2 Yüzey İşlem Maliyet Karşılaştırması
| İşlem Türü | Göreceli Maliyet (HASL temel alınarak) | Uygulanabilir Senaryolar |
|---|
| HASL (Kurşunsuz) | 1,0 (Temel) | Maliyet duyarlı ürünler |
| Kurşunsuz HASL | 1.2-1.3 | RoHS uyumluluğu gerektiren ürünler |
| OSP | 1.0-1.2 | Basit tüketici elektroniği |
| ENIG | 2.0-2.5 | Yüksek güvenilirlikli ürünler |

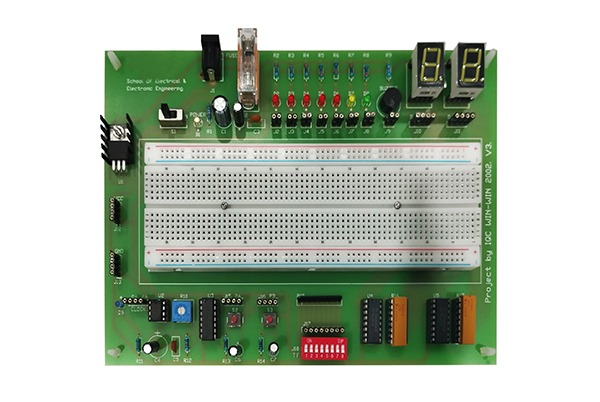

5. DIP Delikli ve Test Maliyet Hesaplaması
5.1 DIP Delikli Maliyet Hesaplaması
DIP Cost = (DIP solder joint count × Unit Price) + Wave Solder Fixture Cost
- Manual soldering unit price: ¥0.08-0.15 per solder joint
- Wave soldering unit price: ¥0.03-0.08 per solder joint
- Fixture cost: ¥500-3000 (reusable)
5.2 Test Maliyetinin Yapısı
Testing Cost = (Flying Probe Test Points × Unit Price) + Functional Test Development Fee + Test Fixture Cost
6. Toplam PCBA Maliyet Hesaplama Formülü ve Pratik Uygulama
6.1 Tam Maliyet Hesaplama Formülü
Total PCBA Cost = PCB Cost + [Component Cost × (1 + Loss Factor)] + SMT Cost + DIP Cost + Testing Cost + Packaging & Logistics Cost + (Profit & Management Fee)
6.2 Hızlı Referans Formülleri (Tahmin Temel Çizgisi)
- Standard 2-layer board (1.6mm FR4) + standard components ≈ ¥8-15 per 100 points
- 4-layer board + precision components ≈ ¥15-28 per 100 points
7. PCBA Maliyet Optimizasyonu için Beş Ana Strateji
7.1 DFM (Üretim için Tasarım) Optimizasyonu
- Set reasonable trace width/clearance (≥0.15mm)
- Üretim zorluğunu artıran aşırı küçük via çaplarından kaçının.
7.2 Bileşen Tedarik Stratejisi
- Konsolide Satın Alma: Miktar indirimleri elde etmek için talepleri birleştirin.
- Yerli Alternatifler: Performans gereksinimleri karşılanıyorsa yerli bileşenler kullanın.
7.3 Üretim Partisi Optimizasyonu
- Küçük parti siparişleri birleştirerek hat değiştirme sıklığını azaltın.
- Acil durum ücretlerinden kaçınmak için teslimat sürelerini rasyonel bir şekilde planlayın (maliyetleri -25 oranında artırabilir).
7.4 Süreç Rotası Seçimi
- Basit kartlar: Kurşunsuz lehim pastası işlemi.
- Büyük bileşenlere sahip kartlar: Kırmızı tutkal + dalga lehimleme çözeltisi.
- Yüksek yoğunluklu kartlar: Lehim pastası baskı + yeniden akış lehimleme.
7.5 Test Şeması Optimizasyonu
- Prototip/Küçük parti: Uçan prob testi.
- Seri üretim: Özel test fikstürü (seri üretim sonrası maliyeti oranında azaltabilir).
8. PCBA Teklif Süreci ve Zaman Yönetimi
Tipik bir eksiksiz PCBA teklif döngüsü aşağıdaki gibidir:
Material Confirmation (1-3 days) → PCB Quotation (1 day) → Component Quotation (1-4 days) → Assembly Fee Quotation (1-2 days)
Teklif Süresini Kısaltmak İçin İpuçları:
- Tam bir BOM listesi, Gerber dosyaları ve süreç gereksinimlerini sağlayın.
- Uzun teslim süresi olan bileşenleri (örneğin FPGA'lar, belirli işlemciler) önceden işaretleyin.
- Tedarikçilerle uzun vadeli işbirliği ilişkileri kurun.
Sonuç
PCBA maliyet tahmini, tasarım, malzeme, süreç ve test gibi birçok unsuru kapsamlı bir şekilde dikkate almayı gerektiren sistematik bir projedir. Maliyet yapısını anlayarak, hesaplama yöntemlerini öğrenerek ve optimizasyon stratejileri uygulayarak, şirketler maliyetleri doğru bir şekilde kontrol etmekle kalmaz, aynı zamanda kaliteyi garanti ederken pazar rekabet gücünü de artırabilirler.
Maliyet kontrolü, sadece fiyatları düşürmekle ilgili değil, tasarım optimizasyonu, süreç yeniliği ve tedarik zinciri işbirliği yoluyla elde edilen bir değer yaratma sürecidir.
