Sektörde 17 yıllık deneyime sahip bir üretici olarak PCB üretimiTopfast, optimum PCB katman sayısını seçmenin bir ürünün başarısı için çok önemli olduğunun farkındadır. Bilinçli bir seçim yapmak ve maliyetli tasarım hatalarından kaçınmak için 2 katmanlı ve 4 katmanlı kartlar arasındaki temel farkları anlamak önemlidir.
1.İki katmanlı ve dört katmanlı levhalar arasındaki yapısal farklar
2 Katmanlı PCB Yapı Analizi
- Temel Kompozisyon: Üst katman (bileşen tarafı) + Alt katman (lehim tarafı)
- Standart Kalınlık: 1.6mm (ayarlanabilir)
- Bakır Ağırlık Seçenekleri: 1oz/2oz (35μm/70μm)
- İzolasyon Malzemesi: FR-4 epoksi fiberglas
- Ara Bağlantı: Delikten (PTH) ve SMT
Topfast üretim verilerimiz gösteriyor ki:Basit tüketici elektroniğinin 'i, 48 saate kadar sıkıştırılabilen üretim döngüleriyle 1oz bakır kullanır.

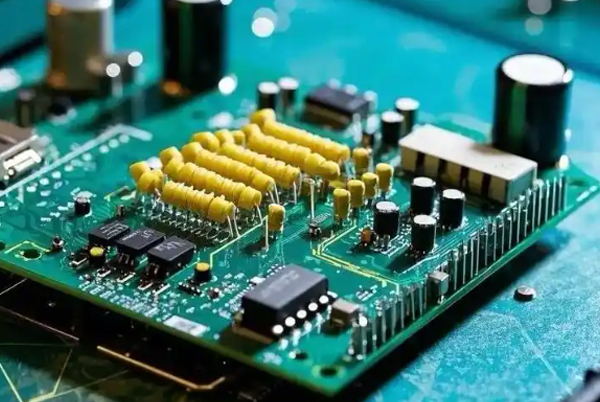

4 Katmanlı PCB Derinlemesine Yapı
- Üst katman (sinyal)
- İç katman 1 (toprak düzlemi)
- İç katman 2 (güç düzlemi)
- Alt katman (sinyal)
- Laminasyon Süreci: Çoklu baskı teknolojisi (katman hizalama ≤0,1 mm)
- Empedans Kontrolü10 hassasiyet gereksinimlerini destekler
“500'den fazla müşteri vakamızda, kablosuz ürünler 4 katmanlı levhalar 2 katmanlı versiyonlara göre daha yüksek EMI testi geçiş oranları göstermiştir.”
2. 7 Temel Performans Karşılaştırmaları
| Karşılaştırma Boyutu | 2 Katmanlı | 4 Katmanlı | Kazanan |
|---|
| Sinyal Bütünlüğü | Zayıf (yüksek çapraz karışma riski) | Mükemmel (tam referans düzlemi) | 4 Katmanlı |
| EMC Performansı | Ekstra kalkan gerektirir | Doğal olarak üstün (10dB daha düşük radyasyon) | 4 Katmanlı |
| Yönlendirme Yoğunluğu | Sınırlı (atlama tellerine ihtiyaç duyar) | Yüksek (kolay BGA kaçışı) | 4 Katmanlı |
| Termal Performans | Ortalama (sadece yüzey) | Üstün (dahili termal yollar) | 4 Katmanlı |
| Üretim Maliyeti | $ (başlangıç düzeyi) | $$ (1.8-2.5x) | 2 Katmanlı |
| Üretim Teslim Süresi | Kısa (2-4 gün) | Daha uzun (7-10 gün) | 2 Katmanlı |
| Revizyon Riski | Yüksek ('sinin revizyona ihtiyacı var) | Düşük (< revizyon oranı) | 4 Katmanlı |
Yüksek Frekanslı Test Verileri: 2.4GHz WiFi modül testinde, 4 katmanlı kartlar 2 katmanlı versiyonlara göre daha düşük sinyal kaybı göstermiştir. Belirli bir süre mühendis ile iletişime bağlıdır.
3.Sizin için en iyi seçimi belirlemek için 5 adım
Adım 1: Devre Karmaşıklığını Değerlendirin
- 2 Katmanlı Seçiniz: Yüksek hızlı sinyaller olmadan sinyal izleri <50 olduğunda
- 4 Katman Gerektirir: Bunlardan herhangi biri geçerliyse:
- Sinyal izleri >100
- DDR/DDR2 bellek arayüzleri
- 0,8 mm aralıklı BGA paketleri
Adım 2: Güç Sistemini Analiz Edin
- Tek voltaj: 2 katmanlı yeterli olabilir
- Çoklu voltajlar (≥3):Zorunlu 4 katmanlı
- Yüksek akım (>5A): Özel güç düzlemi gerektirir
Adım 3: EMC Sertifikasyon İhtiyaçları
- Tüketici (CE/FCC): 4 katman geçiş oranını artırır
- Endüstriyel (EN55032 Sınıf B): Minimum 4 katman önerilir
Adım 4: Maliyet-Fayda Analizi
- Küçük partiler (< 100 adet): 4 katmanlı birim maliyet daha yüksektir
- Orta ölçekli partiler (>500 adet): Fiyat farkı 'a kadar daralıyor
- Gizli Maliyet İçgörüsü: 2 katmanlı toplam maliyet, revizyonlar nedeniyle 4 katmanı aşabilir
Adım 5: Gelecekte Ölçeklenebilirlik
- Ürün yineleme: 20 yönlendirme marjı ayırın
- Modüler tasarım: 4 katman daha kolay genişleme sağlar
Topfast müşteri geri bildirimlerimiz: 4 katmanlı projelerde ortalama 2 haftalık daha kısa geliştirme döngüleri
4. Endüstri Uygulamaları (Vaka Çalışmaları ile)
En İyi 2 Katmanlı Uygulamalar
- Cihaz Kontrol Panoları (örneğin, pirinç pişirici PCB'leri)
- Tipik konfigürasyon: Röle kontrolü + LED ekran
- Maliyet avantajı:4 katmana kıyasla birim başına 2,3 $ tasarruf sağlar
- Kasa: Sıcaklık/nem sensörü (RS-485 arayüzü)
- En hızlı veriler: 2 katmanlı verim ,2'ye ulaştı
Zorunlu 4 Katmanlı Uygulamalar
- Kablosuz İletişim Cihazları
- Test durumu: 4 katmanlı LoRa modül menzilini artırdı
- STM32H7 serisi: Sinyal bütünlüğü için 4 katmanlı PCB gerektirir
- Tipik istifleme:Sinyal-Toprak-Güç-Sinyal
- EKG vakası:4 katman temel gürültüyü azalttı
5. Topfast Profesyonel Önerileri
1000'den fazla başarı vakasını analiz ettikten sonra tavsiye ediyoruz:
Bütçe Kısıtlamaları:
- İlk olarak 4 katmanlı prototip
- Üretim için 2 katmanlı düşünün (yeniden yerleşim gerektirir)
Karmaşık Tasarımlar:
- Doğrudan 4 katmanlı bir
- Verilerimiz gösteriyor ki: Ortalama revizyonları 1,5 kat azaltır
Yüksek Frekans Uygulamaları:
- Asla ödün vermeyin – 4 katmanlı kullanmalısınız
- Ücretsiz empedans hesaplama hizmetleri sunuyoruz
Profesyonel İpucu: Topfast'ta 4 katmanlı siparişler artık oranında ve sektördeki eğilimleri yansıtıyor
6.Sıkça Sorulan Sorular
S: 2 katmanlı bir ürün EMC sertifikasyonunu geçebilir mi?
C: Mümkün ancak zor, tasarruflardan daha ağır basabilecek ek maliyetler (kalkanlar/filtreler) gerektiriyor
S: 4 katman için minimum iz/alan?
C: Topfast kapasitemiz: 3/3mil (0,075mm), çoğu yüksek hızlı tasarım için uygundur
S: İhtiyaç duyulan katmanlar nasıl belirlenir?
C: 24 saat içinde uzman tavsiyeleri ile ücretsiz tasarım değerlendirme hizmeti
