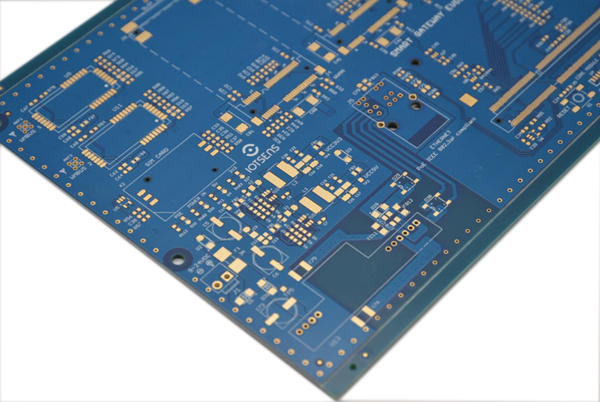

La PCB (Printed Circuit Board, placa de circuito impreso) es el esqueleto central de los dispositivos electrónicos modernos, del mismo modo que la estructura de acero de un edificio soporta todos los componentes electrónicos. Imagina que no hubiera PCB: tus teléfonos, ordenadores e incluso relojes inteligentes se convertirían en montones desordenados de componentes electrónicos.
Los aspectos más destacables de los PCB son su capacidad para:
- Conecte con precisión cientos de componentes diminutos a través de trazas de cobre
- Organizar circuitos complejos en espacios más pequeños que una uña
- Soporta procesos de soldadura a alta temperatura sin deformarse
- Garantizan que las señales electrónicas se transmitan con precisión a velocidades cercanas a la luz
Explicación de las seis funciones básicas de los PCB
1. Carreteras de precisión para conexiones eléctricas
La función más fundamental y a la vez crucial de las placas de circuito impreso es proporcionar conexiones eléctricas fiables. Imagínese la placa de circuito impreso de una tarjeta gráfica de gama alta con decenas de miles de trazas de cobre dispuestas con precisión milimétrica, que transportan señales de diferentes frecuencias y voltajes con mínimas interferencias.
Aspectos esenciales del diseño:
- Adaptación de longitud para señales de alta velocidad
- Trazas de potencia suficientemente anchas para reducir la impedancia
- Mantener las señales sensibles alejadas de las fuentes de ruido
- Planos de tierra de referencia sólidos para señales críticas
2. Marco invisible de apoyo mecánico
He sido testigo de pruebas de vibración en placas de control industrial: sin el soporte de la placa de circuito impreso, los componentes se dispersarían a la primera vibración. Las placas de circuito impreso transforman los componentes electrónicos de piezas sueltas en conjuntos robustos.
Consideraciones estructurales:
- Mantener los bordes de la placa libres de componentes ≥5 mm.
- Coloque los componentes pesados cerca de los puntos de montaje
- Refuerce las zonas alrededor de los conectores
- Tener en cuenta las tensiones de dilatación térmica
3. Experiencia en gestión térmica
La placa de circuito impreso que rodea a una CPU de alto rendimiento suele presentar intrincadas matrices de vías térmicas y gruesas capas de cobre que conducen rápidamente el calor a los disipadores. Sin la capacidad térmica de las placas de circuito impreso, la electrónica moderna no podría alcanzar un rendimiento tan alto.
Técnicas de diseño térmico:
- Colocar vías térmicas debajo de los componentes calientes
- Use 2oz de cobre para las capas de potencia
- Considere la posibilidad de utilizar tableros con núcleo metálico cuando sea necesario
- Optimizar la distribución para evitar puntos calientes
4. Guardián del cumplimiento de la CEM
Los buenos diseños de PCB pueden reducir la EMI por debajo de los niveles de conformidad, mientras que los diseños deficientes pueden impedir la certificación. En un proyecto, la simple optimización de los planos de tierra redujo el ruido radiado en 15 dB.
Métodos de control de EMI:
- Añadir trazas de protección alrededor de las señales críticas
- Evite los planos de tierra divididos
- Encierra las señales de reloj con tierra
- Utilizar baterías de condensadores para filtrar
5. Optimización del espacio
Las placas de circuito impreso de los smartphones modernos utilizan diseños apilados que permiten colocar más de 10 capas en menos de 1 mm de grosor, una eficiencia de espacio inimaginable con el cableado tradicional.
Técnicas de diseño de alta densidad:
- Utilización de microvías y vías ciegas/enterradas
- Considere la colocación de componentes en 3D
- Adoptar tableros rígido-flexibles
- Optimizar el encaminamiento entre capas
6. Fundamento de la fiabilidad
Los PCB aeroespaciales soportan ciclos de temperaturas extremas, mientras que los PCB de dispositivos médicos deben funcionar de forma fiable durante más de 10 años. Estos exigentes requisitos se cumplen mediante un riguroso diseño y fabricación de PCB.
Medidas de mejora de la fiabilidad:
- Seleccionar materiales de alta Tg
- Añadir lágrimas a las almohadillas
- Implementar un diseño redundante para las redes críticas
- Realización de pruebas HALT (Highly Accelerated Life Testing)
Seis problemas comunes de fabricación y uso de PCB y sus soluciones
Problema 1: ¿Por qué se levantan las almohadillas después de soldarlas?
Contesta: Esto indica una adhesión insuficiente de la almohadilla al sustrato, normalmente de:
- La mala calidad de la perforación está provocando una rugosidad inadecuada de la pared del orificio
- Control inadecuado del proceso de cobreado
- El retrabajo excesivo expone las pastillas a altas temperaturas
Soluciones:
- Elija fabricantes de placas de circuito impreso de renombre con capacidades probadas de metalización de orificios
- Aumentar el tamaño de las pastillas en el diseño (especialmente las pastillas pasantes)
- Utilice soldaduras de baja temperatura para reducir el choque térmico
- Considere la posibilidad de utilizar vías rellenas de resina como refuerzo cuando sea necesario
Tema 2: Resolución de problemas de integridad de la señal de alta velocidad
Contesta: Los problemas de la señal de alta velocidad (distorsión, sobreimpulso, timbre) se deben a la desadaptación de impedancias y a las reflexiones.
Soluciones prácticas:
- Calcule y controle la impedancia de la traza (normalmente 50Ω en un solo extremo, 100Ω en diferencial)
- Mantener planos de tierra de referencia sólidos para señales críticas
- Evite los giros de 90° (utilice en su lugar curvas de 45°)
- Coincidencia de longitudes de traza (±50 milímetros)
- Añade las resistencias de terminación adecuadas
Herramientas de verificación:
- Utilización del software de simulación SI para el análisis previo
- Construir placas de pruebas para mediciones reales
- Medir la impedancia real con TDR
Tema 3: ¿Por qué la producción por lotes de PCB muestra incoherencias?
Contesta: Los problemas de coherencia de la producción suelen surgir entre el prototipo y la producción en serie debido a:
Causas profundas:
- Variaciones de los parámetros del material entre lotes
- Cambios en la concentración de la solución de grabado
- Distribución desigual de la corriente de chapado
- Efectos de la temperatura/humedad ambiental
Métodos de control:
- Exigir informes de primer artículo y datos CPK a los proveedores
- Incluir márgenes de proceso suficientes en el diseño (añadir 20% al trazado/espacio)
- Realizar la verificación DOE de los parámetros críticos
- Auditar periódicamente los puntos de control de los procesos de los proveedores
Tema 4: Reducir eficazmente los costes de las placas de circuito impreso multicapa
Contesta: La optimización de costes de las placas multicapa requiere equilibrar rendimiento y precio mediante métodos de eficacia probada:
Estrategias de ahorro:
- Reducir el número de capas (mediante la optimización del diseño/trazado)
- Utilizar un apilamiento híbrido (materiales de alto rendimiento sólo en las capas exteriores).
- Flexibilizar los requisitos de trazado/espacio (por ejemplo, de 5/5mil a 6/6mil)
- Elija espesores y tamaños estándar (evite los especiales)

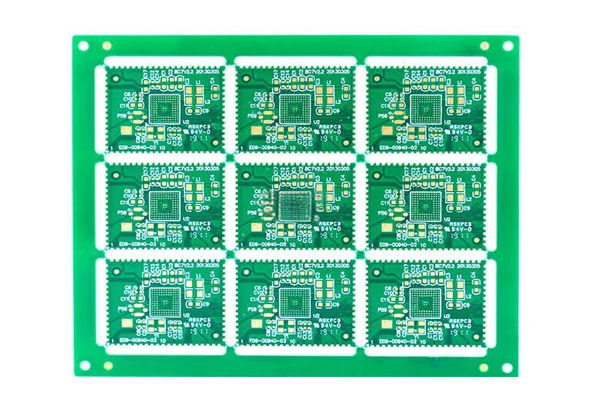

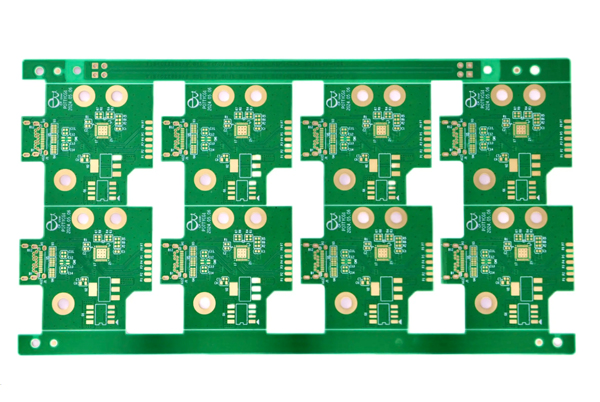

- Diseños panelables para mejorar el aprovechamiento del material
Advertencia: No comprometa nunca la integridad de la alimentación para ahorrar costes, ya que más tarde los costes de depuración serán mayores.
Problema 5: ¿Por qué mi diseño BGA de alta densidad tiene defectos de soldadura?
Contesta: Los problemas de soldadura de BGA (huecos, puentes) suelen indicar una inadecuación entre el diseño de la placa de circuito impreso y las capacidades del proceso.
Reglas de oro del diseño BGA:
- Las almohadillas deben ser 10-20% más pequeñas que las bolas de soldadura
- Utilizar pastillas sin máscara de soldadura (NSMD)
- Garantizar un espacio de enrutamiento adecuado (las placas de 4 capas luchan con los BGA de 0,8 mm).
- Incluye vías de tierra y térmicas fiables
- Reducir adecuadamente las aberturas de los esténciles (para evitar el exceso de soldadura).
Coordinación de procesos:
- Seleccione una pasta de soldadura adecuada (polvo de tipo 4 ó 5)
- Control preciso del perfil de reflujo
- Inspeccione la calidad de la soldadura con rayos X 3D
Número 6: Afrontar los retos del diseño de PCB de alta frecuencia
Contesta: Los circuitos de alta frecuencia (>1 GHz) exigen consideraciones especiales en materia de placas de circuito impreso cuando fallan los métodos convencionales.
Fundamentos del diseño de alta frecuencia:
- Selección de materiales: Materiales de bajo Dk/Df como la serie Rogers
- Líneas de transmisión: Preferir la línea estriada a la microstrip
- Acabado superficial: Elija plata/oro de inmersión sobre HASL
- A través del diseño: Aplicar taladrado posterior para reducir los muñones
- Blindaje: Añadir tierra a través de matrices
Consejos prácticos:
- Diseñe los módulos de alta frecuencia por separado y luego intégrelos
- Verificación de diseños con simulación de campo EM
- Preparar versiones de impedancia múltiple para las pruebas
Tendencias futuras en tecnología de placas de circuito impreso
Fronteras de la innovación de materiales
En una reciente exposición de electrónica, me sorprendieron las placas de circuito impreso transparentes y flexibles: finas y plegables como un envoltorio de plástico, pero capaces de albergar circuitos complejos. Estos materiales revolucionarán el diseño de dispositivos portátiles.
Direcciones materiales emergentes:
- Materiales electrónicos extensibles
- Sustratos biodegradables
- Capas conductoras de grafeno
- Cerámica de baja temperatura (LTCC)
Avances en la fabricación
Los procesos avanzados de los semiconductores están influyendo en la tecnología de las placas de circuito impreso. Pronto lo veremos:
- Rastro/espacio que alcanza niveles de 10μm
- Electrónica impresa en 3D
- Tecnología de circuitos autoensamblables
- Interconexiones a escala molecular
Revolución en la metodología de diseño
El diseño de placas de circuito impreso asistido por IA es ya una realidad, con empresas líderes que utilizan el aprendizaje automático para:
- Optimización automática del diseño
- Predicción de puntos calientes EMI
- Selección inteligente de componentes
- Exploración del diseño generativo
Conclusiones: Mentalidades clave para dominar la tecnología de las placas de circuito impreso
Con más de veinte años de experiencia en electrónica, he aprendido que las placas de circuito impreso no son simples conectores, sino arquitecturas básicas de sistemas. Un diseño de PCB excelente se asemeja a una sinfonía: cada detalle perfectamente armonizado.
Consejos prácticos para ingenieros:
- Planificar siempre primero las redes de distribución de energía
- Reserva 30% margen de diseño para cambios
- Consulte con antelación a los fabricantes de placas de circuito impreso sobre sus capacidades
- Invierta en aprender software profesional de diseño de PCB
- Elaborar listas de control de diseño personal
Recuerde que los grandes diseños de PCB no se crean en un solo intento, sino mediante la optimización iterativa. Cada revisión te acerca más a la perfección.
