Керамические печатные платы: керамические печатные платы из оксида алюминия и нитрида алюминия (AlN) для работы в условиях экстремальной температуры

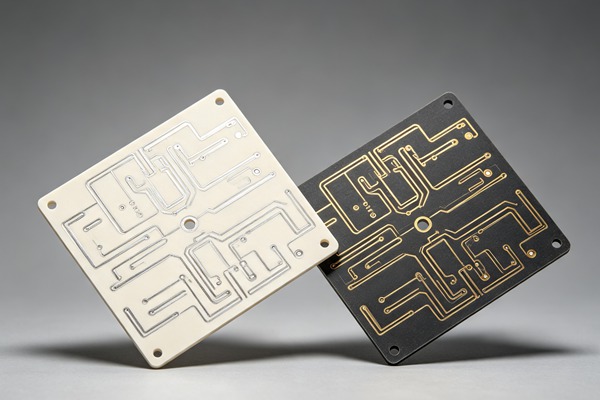

Введение в керамические подложки в высокомощной электронике

В современной электронной инженерии стремление к преодолению ограничений по плотности мощности, миниатюризации и рабочим температурам привело к тому, что традиционные материалы подложки, такие как FR4, все чаще становятся непригодными для применения в условиях высоких нагрузок. При проектировании силовой электроники, светодиодов высокой яркости, РЧ/СВЧ-систем и модулей силовых агрегатов автомобилей основной причиной выхода систем из строя, как правило, является неэффективное управление тепловым режимом. Если тепло не отводится быстро и эффективно от активных полупроводниковых переходов, возникающий в результате тепловой разгон может привести к катастрофическому выходу компонентов из строя, усталости паяных соединений и сокращению среднего времени между отказами (MTBF).

Для борьбы с такими экстремальными тепловыми нагрузками инженеры часто прибегают к использованию керамических печатных плат (ПП). В отличие от органических подложек керамические платы обладают уникальным сочетанием исключительной теплопроводности, превосходной электрической изоляции (высокой диэлектрической прочности) и низкого коэффициента теплового расширения (CTE), который практически соответствует показателям голых полупроводниковых кристаллов (таких как кремний, карбид кремния и нитрид галлия). Среди различных доступных керамических материалов в отрасли доминируют два: оксид алюминия (Al₂O₃) и нитрид алюминия (AlN).

Хотя оба материала обеспечивают значительные улучшения по сравнению со стандартными печатными платами на основе FR4 и с металлическим сердечником (MCPCB), они предназначены для совершенно разных уровней производительности и бюджетных ограничений. Понимание термомеханических свойств, нюансов производства и пригодности для конкретных применений оксида алюминия и нитрида алюминия имеет решающее значение для любого инженера-аппаратчика, стремящегося оптимизировать высокомощную электронную сборку. В этом исчерпывающем руководстве будут подробно рассмотрены характеристики обоих материалов, проведено их сравнение по ключевым техническим показателям, а также представлен пошаговый подход к выбору подходящей керамической печатной платы для ваших задач, связанных с экстремальными температурами.

Ограничения традиционных печатных плат и рост популярности керамики

Прежде чем углубляться в особенности оксида алюминия и AlN, крайне важно понять, почему вообще используются керамические подложки. Стандартный FR4 обладает теплопроводностью примерно от 0,25 до 0,35 Вт/м·К. Он выступает в качестве отличного теплоизолятора, что прямо противоречит требованиям силовой электроники. Тепло, выделяемое поверхностно-монтируемыми устройствами, задерживается, что приводит к резкому скачку температуры перехода. Узнайте больше о Оптимизация обратного канала: проектирование надёжных опорных плоскостей для обеспечения целостности высокочастотных сигналов.

Печатные платы с металлическим сердечником (MCPCB), в которых обычно используется алюминиевая или медная основа, превосходят их по этим показателям, обеспечивая теплопроводность в диапазоне от 1,0 до 7,0 Вт/м·К (в зависимости от диэлектрического слоя). Однако у печатных плат с металлическим сердечником (MCPCB) есть критический недостаток для применений с высоким напряжением и экстремальной мощностью: тепловым «узким местом» является органический диэлектрический слой, отделяющий медную схему от металлического сердечника. Этот слой обладает ограниченными теплопередающими способностями и подвержен диэлектрическому пробою при высоких напряжениях.

Керамические печатные платы полностью устраняют это «узкое место». В керамической печатной плате сам керамический материал выступает одновременно в качестве структурной основы и электрического изолятора. Поскольку керамика по своей природе является превосходным электрическим изолятором, нет необходимости в промежуточном органическом диэлектрическом слое. Проводящие дорожки из меди или серебра соединяются непосредственно с керамической подложкой. Такое прямое соединение сводит к минимуму тепловое сопротивление, позволяя теплу беспрепятственно отводиться от компонента через подложку к радиатору. Кроме того, керамика отличается низким коэффициентом теплового расширения (около 4,5–7,5 ppm/°C), что значительно снижает термомеханическое напряжение, действующее на паяные соединения во время быстрых термоциклов — частую причину отказов в суровых условиях эксплуатации. Узнайте больше о Снижение перекрестных помех: передовые методы трассировки для минимизации NEXT и FEXT в высокоскоростных печатных платах.

Керамические печатные платы из оксида алюминия (Al₂O₃): «рабочая лошадка» отрасли

Корунд, или оксид алюминия (Al₂O₃), является наиболее широко используемым материалом для керамических подложек в электронной промышленности, на долю которого приходится подавляющая часть производства керамических печатных плат. Он пользуется популярностью благодаря отличному соотношению тепловых характеристик, механической прочности и экономической эффективности.

Как правило, оксид алюминия выпускается с чистотой от 96% до 99,6% и обладает теплопроводностью примерно от 18 до 36 Вт/м·К. Хотя это может показаться скромным показателем по сравнению с чистыми металлами, он примерно в 100 раз превосходит показатели FR4 и значительно превосходит большинство диэлектрических слоев MCPCB.

Основные характеристики печатных плат на основе оксида алюминия:

• Теплопроводность: Благодаря коэффициенту теплопроводности 24–36 Вт/м·К (для степени чистоты 96%) оксид алюминия эффективно справляется с тепловыми нагрузками от умеренных до высоких, что делает его пригодным для использования в широком спектре силовых модулей и светодиодных приложений.
• Механическая целостность: Оксид алюминия отличается исключительной твердостью и жесткостью. Он обладает высокой прочностью на изгиб, что обеспечивает его долговечность в ходе производственных и сборочных процессов.
• Эффективность затрат: По сравнению с высокотехнологичной керамикой, такой как AlN или оксид бериллия (BeO), глинозем относительно недорог как в закупке, так и в переработке. Сырье для его производства имеется в изобилии, а процессы спекания и металлизации являются хорошо отработанными и стандартизированными во всей глобальной цепочке поставок.
• Диэлектрические свойства: Он обладает превосходной диэлектрической прочностью (как правило, >15 кВ/мм), что позволяет использовать его для высоковольтной изоляции в преобразователях мощности и системах управления двигателями.
• Химическая стойкость: Глинозем обладает высокой стойкостью к химической коррозии и не подвергается разрушению в агрессивных, реактивных средах, что обеспечивает его долгосрочную надежность в автомобильной и промышленной сферах.

Распространенные области применения оксида алюминия:

Оксид алюминия является стандартным выбором для обычной силовой электроники, автомобильных датчиков, охладителей Пельтье (термоэлектрических модулей), гибридных схем на толстопленочной основе, а также светодиодных матриц общего назначения с высокой яркостью. Это выбор практичного инженера в тех случаях, когда FR4 не подходит, но чрезмерно высокая стоимость AlN не может быть оправдана.

Керамические печатные платы из нитрида алюминия (AlN): высокопроизводительная линейка Apex

В областях применения, где тепловые нагрузки достигают экстремальных значений — например, в концентрированной фотоэлектрической энергетике, мощных лазерах и полупроводниковых модулях нового поколения с широкой запрещенной зоной (WBG) — теплопроводность оксида алюминия оказывается недостаточной. Именно здесь на помощь приходит нитрид алюминия (AlN).

Нитрид алюминия — это высокотехнологичный керамический материал, разработанный специально для решения задач экстремального теплоотвода. Он обладает поразительной теплопроводностью, которая колеблется от 170 Вт/м·К до более чем 220 Вт/м·К. Для сравнения: теплопроводность AlN почти в 7–10 раз превышает теплопроводность оксида алюминия и приближается к теплопроводности металлического алюминия (которая составляет ~210 Вт/м·К), но при этом не обладает электропроводностью.

Основные характеристики печатных плат на основе AlN:

• Исключительная теплопроводность: Благодаря коэффициенту теплопроводности в диапазоне 170–220 Вт/м·К AlN является оптимальным выбором для быстрого отвода тепла от плотных полупроводниковых переходов высокой мощности. Он предотвращает появление локальных перегревов, которые могут сократить срок службы компонентов.
• Оптимальное согласование коэффициента теплового расширения (CTE): Коэффициент теплового расширения AlN составляет примерно 4,5 ppm/°C. Этот показатель идеально соответствует коэффициенту теплового расширения кремния (Si) и практически совпадает с коэффициентами теплового расширения карбида кремния (SiC) и нитрида галлия (GaN). Такое точное совпадение сводит к минимуму несоответствие коэффициентов теплового расширения, что значительно снижает сдвиговое напряжение на голых кристаллах и паяных соединениях при экстремальных циклах термовоздействия.
• Высокая диэлектрическая прочность: Как и глинозем, AlN является превосходным электрическим изолятором, способным выдерживать высокие напряжения (как правило, >15 кВ/мм), что имеет решающее значение для мощных IGBT и MOSFET.
• Нетоксичная альтернатива: Исторически оксид бериллия (BeO) использовался в условиях экстремальных температур. Однако пыль BeO обладает высокой токсичностью и представляет серьезную угрозу для здоровья при механической обработке. AlN демонстрирует аналогичные тепловые характеристики, что и BeO, но при этом является абсолютно нетоксичным и экологически безопасным материалом.
• Более высокая стоимость и сложность: Основным недостатком AlN является его стоимость. Синтез исходного порошка представляет собой сложный процесс, а процесс высокотемпературного спекания (часто требующий использования иттрия в качестве спекающего агента) является энергоемким. Кроме того, металлизация AlN требует применения специальных технологий, что приводит к увеличению общей стоимости изготовления печатных плат.

Типичные области применения AlN:

AlN строго предназначен для применения в критически важных условиях с экстремально высокими температурами. Типичные области применения включают мощные модули биполярных транзисторов с изолированным затвором (IGBT) для электромобилей и железнодорожной тяги, мощные усилители радиочастотного и микроволнового диапазонов, военные и аэрокосмические радиолокационные системы, светодиоды глубокого ультрафиолетового диапазона, а также крепления для лазерных диодов. Узнайте больше о «Летающий зонд» против ICT: выбор оптимальной стратегии тестирования печатных плат с учетом объема производства.

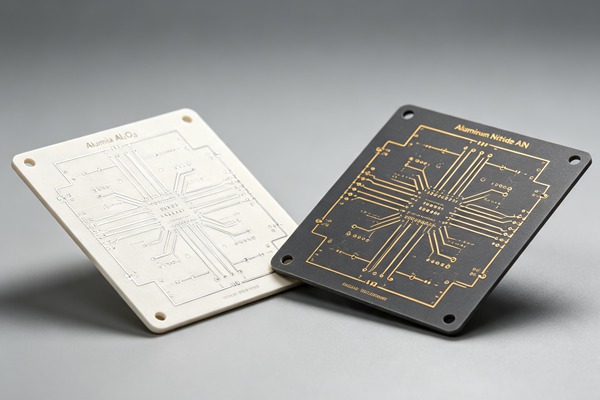

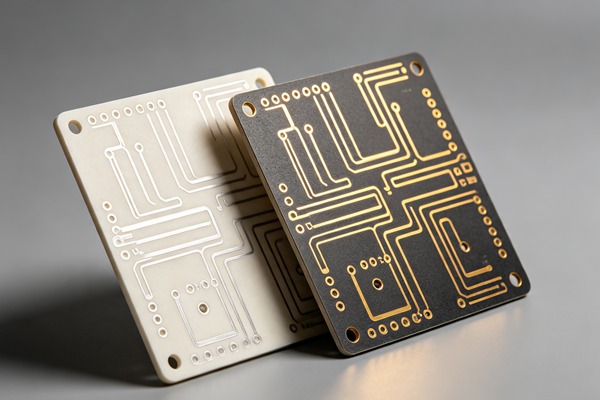

Сравнение технических характеристик: оксид алюминия и AlN

Для облегчения принятия инженерных решений на основе количественных данных в приведенной ниже таблице представлены сравнительные характеристики материалов: стандартного оксида алюминия 96% и типичных подложек из нитрида алюминия.

Как выбрать и спроектировать керамические печатные платы (пошаговое руководство)

Выбор подходящей керамической подложки и проектирование платы требуют системного подхода, позволяющего сбалансировать тепловые требования с механическими и финансовыми ограничениями.

Технологии металлизации керамических печатных плат

Рабочие характеристики керамической печатной платы в значительной степени зависят от того, как проводящий медный слой соединяется с голой керамической подложкой. Понимание этих процессов имеет решающее значение для инженеров-аппаратчиков:

• Медь с прямым наплавлением (DBC): Медная фольга соединяется с керамикой под воздействием высокой температуры и давления в среде с контролируемым содержанием кислорода, в результате чего образуется эвтектический расплав, обеспечивающий сцепление металлов. Технология DBC отлично подходит для толстой меди (до 30 унций) и обеспечения высокой токопроводимости. Однако при неаккуратной обработке DBC на основе AlN могут возникать проблемы с надежностью при термоциклировании.
• Пайка активным металлом (AMB): В этом процессе используется активный металлический наполнитель (например, титан или цирконий) для химического соединения меди с керамикой. Технология AMB обеспечивает значительно более высокую прочность на отрыв и надежность при термоциклировании по сравнению с технологией DBC, особенно в случае подложек из нитрида алюминия (AlN), применяемых в инверторах тягового привода электромобилей (EV), работающих в экстремальных условиях.
• Медь с прямым гальваническим покрытием (DPC): В данном процессе используется метод вакуумного распыления (PVD) для нанесения тонкого титанового зародышевого слоя, после чего посредством гальваники наносится слой меди до требуемой толщины. Технология DPC обеспечивает высокую точность, исключительную плоскостность и мелкошаговые дорожки, что делает её идеальным решением для применения в радиочастотных и микроволновых системах, а также в светодиодных матрицах высокой плотности.
• Технология толстопленочных устройств: Проводящие пасты (серебряные или золотые) наносятся на керамику методом трафаретной печати и обжигаются в высокотемпературной печи. Это хорошо отработанный и экономически эффективный процесс, однако, как правило, его применение ограничивается областями с низким током по сравнению с технологиями DBC или AMB.
