Hvad er en BGA-pakke? En komplet guide til Ball Grid Array-teknologi

Udviklingen af elektronisk emballage

Tidlige elektroniske produkter brugte hovedsageligt DIP-komponenter (Dual In-line Package). DIP-pakker var nemme at samle og reparere, men de optog meget plads på printkortet og havde et begrænset antal ben.

Efterhånden som integrerede kredsløb blev mere komplekse, opstod QFP (Quad Flat Package)-teknologien. QFP øgede pin-tætheden ved at placere ledninger rundt om alle fire sider af pakken. Men når antallet af ben oversteg flere hundrede, blev lead pitch ekstremt fin, hvilket øgede risikoen for brodannelse, problemer med koplanaritet og problemer med signalintegritet.

BGA-teknologien løste mange af disse begrænsninger ved at erstatte perifere ledninger med loddekugler fordelt over bunden af pakken.

I stedet for at være afhængig af skrøbelige eksterne ledninger bruger BGA en række loddekugler til at forbinde direkte til printkortet. Dette design øger forbindelsestætheden dramatisk og forbedrer samtidig den termiske og elektriske ydeevne.

Til højhastigheds- og højeffektsenheder er BGA blevet industristandarden.

Du kan også lære mere om avancerede printkortstrukturer i vores relaterede guide om fremstilling af printkort i flere lag og design af sammenkoblinger med høj densitet.

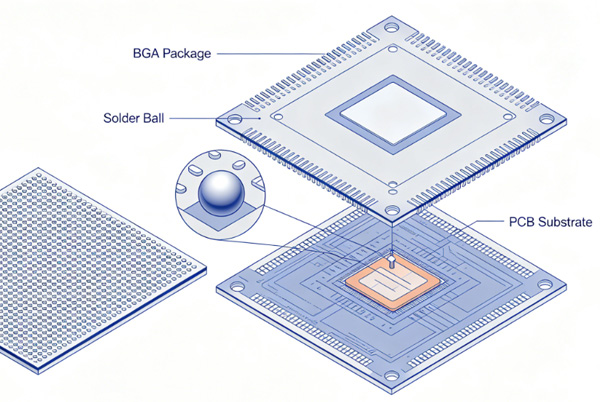

BGA-teknologi (Ball Grid Array)

Hvad er en BGA-pakke?

Ball Grid Array (BGA) er en overflademonteret indpakningsteknologi, der bruger loddekugler arrangeret i et gittermønster under indpakningen til at skabe elektriske og mekaniske forbindelser med printkortet.

I modsætning til QFP-pakker, hvor stifterne strækker sig udad fra pakkens kanter, placerer BGA-pakker forbindelserne under komponentens krop.

Denne tilgang har flere fordele:

  • Mulighed for højere pin-antal
  • Mindre fodaftryk på pakken
  • Bedre varmeafledning
  • Reduceret signalinduktans
  • Forbedret elektrisk pålidelighed

BGA-teknologi er særligt velegnet til:

  • Højhastigheds-processorer
  • FPGA-enheder
  • Hukommelsesmoduler
  • RF-kommunikationschips
  • AI-acceleratorer
  • ECU'er til biler

Grundlæggende struktur og arbejdsprincip for BGA

En BGA-pakke består typisk af flere hovedelementer.

Underlag

Substratet fungerer som bærer mellem siliciumchippen og printkortet. Det leder signaler fra chippen til loddekuglerne nedenunder.

Underlaget kan bruges:

  • BT-harpiks
  • Keramiske materialer
  • Højfrekvente laminater
  • Organiske substrater med flere lag

Avancerede pakker indeholder ofte microvias og fine-trace routing, som ligner HDI PCB-strukturer.

Bond Pads

Bondpads giver elektriske forbindelser mellem siliciumdysen og substratets routinglag.

Afhængigt af pakketypen kan forbindelser bruges:

  • Binding af ledninger
  • Sammenkobling af flip-chip
  • Kobbersøjle-teknologi

Loddekugler

Loddekugler er det definerende træk ved BGA-emballage.

Disse loddekugler tjener to formål:

  • Elektrisk sammenkobling
  • Mekanisk fastgørelse

Blyfri loddelegeringer som SAC305 er almindeligt anvendt i moderne produktion.

Indkapslingsmaterialer

Støbemasser beskytter matricen og de interne forbindelser mod:

  • Fugt
  • Mekanisk belastning
  • Forurening
  • Skader fra termisk cykling

Nogle BGA'er med høj effekt har også integrerede varmespredere eller termiske låg.

Sådan fungerer BGA

Under SMT-samling trykkes loddepasta på PCB-puderne. BGA-komponenten placeres derefter på printet ved hjælp af pick-and-place-udstyr.

Under reflow-lodning:

  1. Loddepasta smelter
  2. Loddekugler kollapser
  3. Overfladespænding justerer pakken automatisk
  4. Elektriske og mekaniske samlinger dannes samtidigt

Denne selvjusterende effekt er en af grundene til, at BGA-pakker kan opnå en meget nøjagtig placering på trods af hundredvis eller tusindvis af forbindelser.

Hovedtyper af BGA-pakker

Forskellige anvendelser kræver forskellige BGA-strukturer.

BGA i plast (PBGA)

PBGA bruger organiske laminatsubstrater og indkapslingsmaterialer af plast.

Fordele:

  • Lavere produktionsomkostninger
  • God elektrisk ydeevne
  • Udbredt i forbrugerelektronik

Applikationerne omfatter:

  • GPU'er
  • Hukommelsesenheder
  • Forbrugerprocessorer

Keramisk BGA (CBGA)

CBGA bruger keramiske substrater i stedet for organiske materialer.

Fordele:

  • Fremragende termisk stabilitet
  • Bedre pålidelighed i barske miljøer
  • Lavere uoverensstemmelse i termisk udvidelse

Bruges ofte i:

  • Elektronik til rumfart
  • Militære systemer
  • Industrielt kontroludstyr

Varmeafleder BGA (HSBGA)

HSBGA integrerer termiske strukturer for forbedret varmeafledning.

Disse pakker findes ofte i:

  • Højtydende processorer
  • AI-acceleratorer
  • Netværksudstyr

Mikro-BGA (µBGA / CSP)

Micro BGA- og CSP-teknologier (Chip Scale Package) fokuserer på miniaturisering.

Funktionerne omfatter:

  • Ekstremt lille fodaftryk
  • Sammenkobling med fin pitch
  • Letvægtsstruktur

Udbredt i:

  • Smartphones
  • Bærbare enheder
  • Kompakte IoT-moduler

Flip-Chip BGA (FCBGA)

FCBGA forbinder matricen direkte med underlaget ved hjælp af loddeknopper.

Fordele:

  • Meget kort signalvej
  • Fremragende elektrisk ydeevne
  • Overlegen termisk kapacitet

FCBGA bruges ofte til:

  • CPU'er
  • GPU'er
  • Chips til højhastighedsnetværk
  • AI-computerprocessorer

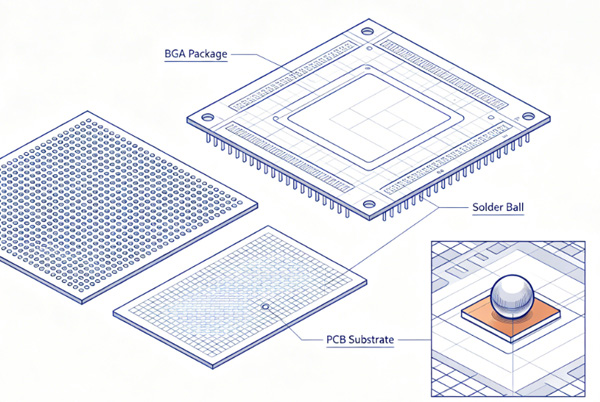

BGA-teknologi (Ball Grid Array)

De vigtigste fordele ved BGA-teknologi

Højere I/O-tæthed

BGA-pakker kan understøtte betydeligt flere forbindelser end QFP-pakker af samme størrelse.

Dette muliggør komplekse enheder med:

  • Høj databåndbredde
  • Arkitekturer med flere kerner
  • Store hukommelsesgrænseflader

Bedre termisk ydeevne

Den nederste loddekuglestruktur forbedrer varmeoverførslen til printkortet.

Yderligere termiske vias og kobberplaner kan forbedre køleeffektiviteten yderligere.

Ved design af varmestyring spiller planlægning af PCB-stackup også en afgørende rolle.

Forbedret elektrisk ydeevne

BGA reducerer:

  • Ledningsinduktans
  • Refleksion af signal
  • EMI-problemer

Kortere elektriske baner gør BGA meget velegnet til:

  • DDR-hukommelse
  • PCIe-systemer
  • RF-kredsløb
  • Digitale grænseflader med høj hastighed

Selvjustering under reflow

Overfladespændingen centrerer naturligt pakken under reflow af loddetinnet.

Det forbedrer monteringsnøjagtigheden og reducerer følsomheden over for placeringstolerancer.

Understøttelse af højfrekvente designs

Moderne højhastighedssystemer kræver kontrolleret impedans og lave parasitære effekter.

BGA-strukturer hjælper med at opretholde signalintegriteten i avancerede elektroniske systemer.

BGA-fremstilling og monteringsproces

Vellykket BGA-samling afhænger i høj grad af proceskontrol.

Fremstilling af substrat

Underlaget er fremstillet ved hjælp af teknikker til fremstilling af printkort i flere lag, herunder:

  • Laserboring
  • Ætsning af fine linjer
  • Sekventiel laminering
  • Dannelse af mikrovia

Fastgørelse af loddekugle

Almindelige metoder til fastgørelse af loddekugler omfatter:

  • Maskiner til placering af kugler
  • Flux-assisteret kuglemontering
  • Stencil-trykprocesser

Kuglens diameter og hældning skal kontrolleres nøje.

Udskrivning af loddepasta

Nøjagtig afsætning af loddepasta er afgørende for at undgå fejl som f.eks:

  • Brobygning
  • Utilstrækkelig lodning
  • Fejl på hovedet i puden

Stenciltykkelse og åbningsdesign påvirker udbyttet betydeligt.

Reflow-lodning

Reflowprofilen skal være optimeret til:

  • Højeste temperatur
  • Rampehastighed
  • Varighed af iblødsætning
  • Afkølingshastighed

Forkerte termiske profiler kan forårsage loddetræthed eller voiding.

Underfyldningsproces

Nogle anvendelser kræver underfyldningsmaterialer mellem BGA og PCB.

Underfyldning forbedres:

  • Mekanisk styrke
  • Pålidelighed ved termisk cykling
  • Modstandsdygtighed over for vibrationer

Det bruges ofte i bil- og mobilelektronik.

Udfordringer med BGA-inspektion og omarbejdning

En stor udfordring ved BGA-teknologien er, at loddesamlingerne er skjult under pakken.

Traditionelle visuelle inspektionsmetoder er utilstrækkelige.

Røntgeninspektion

Røntgensystemer er den mest almindelige løsning til BGA-inspektion.

De opdager det:

  • Tomrum
  • Brobygning
  • Manglende loddekugler
  • Problemer med justering

Moderne SMT-fabrikker bruger ofte både 2D- og 3D-røntgensystemer.

Elektrisk testning

Funktionstest og in-circuit test hjælper med at verificere den elektriske kontinuitet.

Boundary scan-testning bruges også i vid udstrækning til komplekse BGA-enheder.

Optisk og laserinspektion

Avancerede systemer kan evaluere pakkens koplanaritet og placeringsnøjagtighed før reflow.

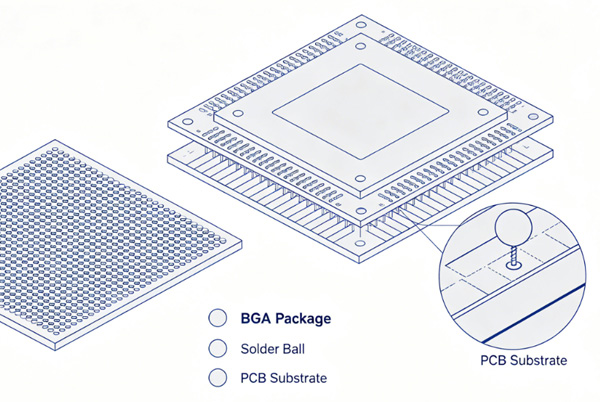

BGA-teknologi (Ball Grid Array)

BGA Rework-proces

Bearbejdning af BGA-pakker kræver specialudstyr og erfaring.

  1. Trin 1: Fjernelse af BGA

    Den defekte komponent opvarmes ved hjælp af kontrollerede top- og bundvarmere, indtil loddet smelter.
    Derefter fjernes pakken forsigtigt for at undgå skader på printpladen.

  2. Trin 2: Rengøring af puder

    Resterende loddemetal renses med loddekolbe og flusmiddel.
    Puderne skal forblive flade og ukontaminerede.

  3. Trin 3: Genopbygning

    Nye loddekugler sættes på ved hjælp af reballing-stencils.
    Nøjagtig justering af bolden er afgørende.

  4. Trin 4: Geninstallation og reflow

    Den reparerede BGA sættes tilbage på printet og reflowes igen.
    Temperaturprofiler skal kontrolleres omhyggeligt for at undgå skævvridning.

Almindelige BGA-defekter og løsninger

Brobygning

Overskydende loddemetal kan skabe utilsigtede elektriske forbindelser.

Almindelige årsager:

  • Overskydende loddepasta
  • Fejljustering
  • Dårligt stencil-design

Kolde loddesamlinger og hoved-i-pude

Ufuldstændig befugtning kan skabe upålidelige elektriske forbindelser.

Løsningerne omfatter:

  • Optimerede reflow-profiler
  • Forbedret flux-aktivitet
  • Bedre kontrol af koplanaritet

Tomrum

Gas fanget inde i loddesamlinger skaber hulrum.

For meget hulrum kan reducere varmeledningsevnen og pålideligheden.

Tab af loddekugle

Forkert håndtering eller udsættelse for fugt kan få loddekugler til at løsne sig.

Kontrol af MSL (Moisture Sensitivity Level) er afgørende.

Revner i loddefugen

Termisk cykling og mekanisk belastning kan forårsage udmattelsesrevner over tid.

Løsningerne omfatter:

  • Materialer til underfyldning
  • Forbedret PCB-understøttelse
  • Optimerede loddelegeringer

Anvendelser af BGA-pakker

Computere og servere

BGA-pakker bruges i vid udstrækning i:

  • CPU'er
  • GPU'er
  • Chipsæt
  • Højhastighedshukommelse

Mobile enheder

Smartphones og tablets er meget afhængige af kompakte BGA- og CSP-teknologier.

Kommunikationsudstyr

RF-moduler og basebandprocessorer kræver højhastighedsforbindelser og lavt signaltab.

Elektronik til biler

ECU'er til biler, ADAS-systemer og sensormoduler er i stigende grad afhængige af BGA-pålidelighed.

AI og datacenter-hardware

AI-acceleratorer genererer en enorm effekttæthed og kræver avancerede termiske emballageløsninger som FCBGA og HSBGA.

Fremtidige tendenser inden for BGA-teknologi

Mindre pitch-størrelser

BGA-pitch fortsætter med at krympe til under 0,3 mm for at understøtte enheder med højere densitet.

Integrerede termiske strukturer

Fremtidige pakker integreres i stigende grad:

  • Støbte varmespredere
  • Dampkamre
  • Avancerede materialer til termiske grænseflader

Heterogen integration

Moderne systemer kombinerer flere chiptyper i en enkelt pakke.

Dette inkluderer:

  • CPU + GPU-integration
  • Stakning af hukommelse
  • RF-integration

Synergi med SiP, 3D-emballage og chiplet-arkitekturer

BGA-teknologien fortsætter med at udvikle sig sideløbende:

  • System-i-pakke (SiP)
  • 2,5D-emballage
  • 3D IC-integration
  • Chiplet-arkitekturer

Disse teknologier omformer næste generation af computersystemer.

Konklusion

BGA-teknologien er blevet en af de vigtigste emballageløsninger i moderne elektronikproduktion.

Dens evne til at understøtte et højt antal ben, kompakte layouts, højhastighedssignalering og effektiv varmestyring gør den vigtig for avancerede elektroniske produkter.

Men en vellykket BGA-fremstilling kræver:

  • Præcist PCB-design
  • Kontrolleret SMT-montage
  • Avancerede inspektionsmuligheder
  • Dygtige rework-processer

I takt med at halvlederintegrationen fortsætter med at stige, vil BGA og relaterede avancerede emballageteknologier fortsat være afgørende for den fremtidige elektronikudvikling.

OFTE STILLEDE SPØRGSMÅL

Q: Hvad står BGA for inden for elektronik?

A: BGA står for Ball Grid Array. Det er en overflademonteret pakke, der bruger loddekugler under pakken til PCB-forbindelse.

Q: Hvorfor er BGA bedre end QFP?

A: BGA giver højere pin-tæthed, bedre termisk ydeevne, kortere signalveje og forbedrede elektriske egenskaber sammenlignet med QFP-pakker.

Q: Kan BGA-pakker repareres?

Svar: Ja. BGA-pakker kan omarbejdes ved hjælp af specialiserede omarbejdningsstationer, røntgeninspektionssystemer og reballing-udstyr.

Q: Hvorfor er røntgeninspektion nødvendig for BGA?

Svar: Fordi loddesamlingerne er skjult under pakken, kan visuel inspektion ikke nøjagtigt vurdere loddekvaliteten.
