12-lags PCB-fremstilling til elektroniske højhastighedssystemer

I de fleste projekter går ingeniørerne ikke over til et 12-lags printkort, bare fordi de vil have flere routinglag. Den egentlige grund er som regel, at signalintegritet, strømstabilitet, BGA-breakout-kompleksitet eller EMI-kontrol allerede har nået grænsen for et 8- eller 10 lags stackup.

Det er især almindeligt i FPGA-platforme, industrielle computersystemer, AI-moduler, telekom-hardware og indlejrede højhastighedsenheder. Når DDR-routing, differentielle par, strømforsyninger, afskærmning og termiske begrænsninger begynder at konkurrere om pladsen, bliver det stadig sværere at styre de lavere lags kort.

Vi ser det ofte under DFM-reviews. Skemaet kan være korrekt, men selve stablingsstrukturen skaber produktionsmæssige eller elektriske risici senere i produktionen.

Et veldesignet 12-lags printkort handler ikke bare om at tilføje lag. Det handler om at skabe en stabil elektrisk struktur, der kan understøtte højhastighedssignaler, opretholde rene returveje, reducere EMI og forblive mekanisk pålidelig efter flere termiske cyklusser.

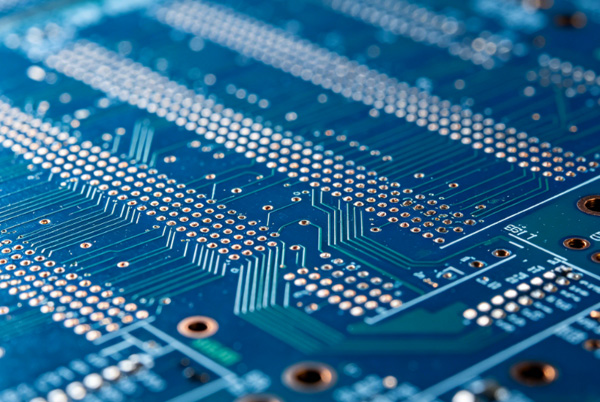

For virksomheder, der udvikler avancerede flerlagsplader, er vores vigtigste Fremstilling af PCB i flere lag side dækker også yderligere opstablings- og fabrikationsmuligheder.

Hvorfor ingeniører går over til et 12-lags printkort

I rigtige produktionsmiljøer sker overgangen fra 10 lag til 12 lag normalt af tre grunde:

• BGA-routing med højt pin-antal bliver overbelastet
• Strøm- og jordreferencelag er ikke længere tilstrækkelige
• Der opstår problemer med signalintegriteten under testning

Mange moderne processorer og FPGA'er kræver dedikerede referenceplaner til stabil impedanskontrol. Hvis man tvinger al routing ned i færre lag, får man ofte opdelte returveje, for mange vias, krydstale og ustabil impedansadfærd.

Efter en grundig gennemgang af flere netværks- og industrikontrolprojekter blev det tydeligt, at det primære problem ikke var selve routingtætheden, men snarere referenceplanets dårlige kontinuitet under højhastighedsdifferentielle par.

Når datahastighederne stiger, bliver opbygningen en del af det elektriske design - ikke kun produktionsstrukturen.

Typisk 12-lags PCB-stackup-strategi

Der findes ingen universel 12-lags opbygning. Den korrekte struktur afhænger i høj grad af:

• Signalets hastighed
• BGA-tæthed
• Pladens tykkelse
• Impedansmål
• Krav til strømfordeling
• Mål for EMI's ydeevne

Men i praksis er symmetriske opstillinger stadig det foretrukne, fordi de reducerer skævvridning under laminering og reflow.

En almindelig tilgang er:

LagFunktionL1SignalL2GrundL3HøjhastighedssignalL4SignalL5StrømL6GrundL7GrundL8StrømL9SignalL10HøjhastighedssignalL11GrundL12Signal

Denne struktur gør det muligt for højhastighedslag at forblive i nærheden af faste referenceplaner og derved opretholde en relativt stabil strømfordeling.

I tykkere 12-lags plader skal ingeniørerne også være opmærksomme på harpiksbalancen og kobberfordelingen. Ujævn kobbertæthed på tværs af lagene er en af de mest almindelige årsager til, at kortet vrider sig og bliver skævt efter montering.

Impedansstyring er normalt den virkelige udfordring

Mange kunder antager, at impedansstyring primært handler om beregning af sporbredde. I praksis er konsistensen i opbygningen ofte den sværeste del.

For eksempel kan en ændring af prepreg-kombinationerne fra 1080 til 2116 påvirke impedansen tilstrækkeligt til at nødvendiggøre justeringer af linjebredden.

Ved højhastighedsdesign med 12 lag er der flere faktorer, der spiller sammen på samme tid:

• Ruhed i kobber
• Glasvævningseffekt
• Tolerance for dielektrisk tykkelse
• Kompensation for ætsning
• Harpiksflow under laminering
• Kontinuitet i referenceplanet

Vi anbefaler generelt, at højhastighedsdifferentielle par opretholdes mellem solide jordreferencer i modsætning til routing ved siden af split power planes. Dette er især relevant i tykke flerlagskort, hvor det kan blive mere udfordrende at kontrollere diskontinuiteten i returvejen.

Til PCIe-, DDR- eller SerDes-applikationer kan backdrilling også være nødvendigt for at reducere via stub-effekter.

Det bliver endnu vigtigere, når signalhastighederne bevæger sig ud over de traditionelle industrielle kontrolfrekvenser.

Via-design begynder at påvirke udbyttet meget tidligere end forventet

En ting, som mange ingeniører undervurderer på 12-lags boards, er kompleksiteten i via-strukturen.

For mange industriprodukter er en standard through-hole-struktur stadig den mest pålidelige og omkostningseffektive løsning. Men når store BGA'er introduceres, bliver det hurtigt nødvendigt med blinde vias og nedgravede vias.

Dette skaber yderligere produktionsovervejelser:

• Sekventiel laminering
• Laserboringens nøjagtighed
• Tolerance for registrering
• Pålidelig påfyldning af kobber
• CAF-modstand
• Begrænsninger i billedformatet

For eksempel kan en tyk 12-lags plade med små mekaniske borestørrelser nemt overskride de anbefalede størrelsesforhold. Hvis du går for langt med boringen, kan hulvæggene og belægningen ikke holde til tidens tand.

I nogle telekommunikations- og serverprojekter har vi set pålidelighedsproblemer, der ikke skyldtes selve layoutet, men via-dimensioner, der var overoptimerede og skubbede grænserne for fremstilling for langt.

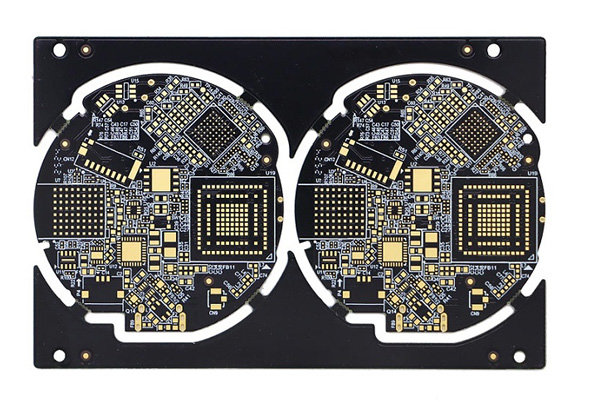

Hvis der er brug for HDI-strukturer, kan vores HDI PCB-fremstilling kapacitetssiden forklarer yderligere procesmuligheder.

Materialevalg betyder mere på 12-lags plader

På plader med lavere lag er standard FR4 normalt tilstrækkeligt.

Materialets opførsel bliver meget mere mærkbar på 12-lags printkort, fordi kortet oplever flere lamineringscyklusser og højere termisk stress under samlingen.

Materialer med høj Tg foretrækkes ofte til industri- og bilindustrien, fordi de forbedrer den dimensionelle stabilitet under termisk cykling.

Når indsættelsestabet begynder at påvirke signalydelsen, bliver materialer med lavt tab vigtige for højhastighedssystemer.

Almindelige materialekombinationer kan omfatte:

• FR4 Tg170
• Panasonic Megtron-serien
• Isola-laminater med lavt tab
• Rogers hybrid-stackups

Materialevalg har også direkte indflydelse:

• Impedansstabilitet
• Udvidelse af Z-aksen
• CAF-modstand
• Risiko for delaminering
• Boringens kvalitet

I den faktiske produktion kan det give flere problemer at vælge den forkerte prepreg-kombination end at vælge den forkerte kobbervægt.

Lamineringens stabilitet er en af de største produktionsrisici

Et 12-lags printkort fremstilles ikke på samme måde som et simpelt flerlagskort.

Jo flere lag, der er involveret, jo mere følsom bliver processen:

• Harpiksflow
• Parametre for pressecyklus
• Justering af lag
• Materialeudvidelse
• Oxidbehandling af det indre lag
• Afbalancering af kobber

Derfor bruger erfarne producenter af flerlags printkort meget tid på at gennemgå stackup-symmetrien, før produktionen begynder.

Dårlig lamineringskontrol kan føre til:

• Delaminering
• Dannelse af tomrum
• Overdreven skævhed
• Revner i tønden
• Harpiks-sult

Selv mindre lamineringsfejl i sektorer med høj pålidelighed som telekommunikation og rumfartselektronik kan i sidste ende føre til fejl i felten under langvarig termisk cykling.

DFM-gennemgang bliver afgørende for PCB-projekter med 12 lag

Et af de mest almindelige problemer, vi støder på, er elektrisk funktionelle designs, som alligevel er vanskelige at fremstille konsekvent.

Et par eksempler er:

• Ekstremt ujævn fordeling af kobber
• Overdreven via-tæthed under BGA-områder
• Alt for tynde ringformede ringe
• Tæt afstand mellem bor og kobber
• Impedansspor, der krydser delte planer
• Stablede vias uden tilstrækkelig fyldproceskapacitet

Ved komplekse flerlagsprojekter bør der foretages en DFM-gennemgang før den endelige Gerber-udgivelse, snarere end efter at der er opstået fabrikationsproblemer. Selv mindre ændringer i stackup- eller routing-strategien kan i høj grad forbedre produktionsudbyttet og den langsigtede pålidelighed.

Vores PCB-designservice Teamet arbejder ofte sammen med kunderne i denne fase for at optimere fremstillingsmulighederne, før produktionen begynder.

Hvor 12-lags PCB'er ofte bruges

I dag bruges 12-lags printkort i vid udstrækning i systemer, hvor både elektrisk stabilitet og routing-tæthed er kritisk.

Typiske anvendelser omfatter:

• FPGA-udviklingsplatforme
• Controllere til industriel automatisering
• AI-computerhardware
• Infrastruktur til telekommunikation
• Systemer til medicinsk billeddannelse
• Radarelektronik til biler
• Indlejrede computerplatforme
• Højhastigheds-netværksudstyr

Sammenlignet med kort med lavere lag giver en 12-lags struktur, der er designet korrekt, bedre EMI-undertrykkelse, renere referenceplaner og mere forudsigelig signaladfærd.
