Stiv Trykte kredsløbskort

Stive printkort af høj kvalitet med præcisionsfremstilling og pålidelig ydeevne

Hjem / Stiv printplade

Kvalitetsstandarder og Certificeringer

Vores forpligtelse til excellence gennem internationale kvalitetsstandarder

UL 94

Brandfarlighedsgrad Standard

IPC-6012

Kvalifikation og præstationsspecifikation

ISO 9001

Kvalitetsstyringssystem

RoHS

Begrænsning af farlige stoffer

REACH

Overholdelse af kemikaliesikkerhed

ISO 14001

Miljøledelse

PCB Teknologi Valgmuligheder

Vælg den rigtige stive PCB-teknologi til din applikation

Enkeltlags PCB

Enkeltlags PCB

Enkel og omkostningseffektiv løsning til grundlæggende elektroniske kredsløb med komponenter på den ene side.

✓ Den billigste løsning
✓ Enkelt design og produktion
✓ Hurtig ekspedition
✓ Let at reparere
Få tilbud på et enkelt lag
PCB med dobbelt lag

PCB med dobbelt lag

To ledende lag med komponenter på begge sider, ideelt til mere komplekse kredsløb.

✓ Øget kredsløbstæthed
✓ Bedre signalintegritet
✓ Omkostningseffektiv til medium kompleksitet
✓ Via tilgængelige forbindelser
Få tilbud på dobbeltlag
PCB i flere lag

PCB i flere lag

Avancerede stive printkort med 4-32+ lag til komplekse elektroniske applikationer med høj densitet.

✓ Høj komponenttæthed
✓ Forbedret EMI-afskærmning
✓ Forbedret signalkvalitet
✓ Strøm- og jordplaner
Få tilbud på flere lag
HDI-printkort

HDI-printkort

High-Density Interconnect-teknologi med mikrovias til avanceret miniaturiseret elektronik.

✓ Ultrafin linjeafstand
✓ Microvia-teknologi
✓ Højere signalintegritet
✓ Reduceret størrelse og vægt
Få et HDI-tilbud

Materiale Valgmuligheder

Vælg mellem forskellige substratmaterialer for optimal ydeevne

FR-4

FR-4

Standard epoxyglaslaminat, omkostningseffektivt med gode mekaniske og elektriske egenskaber.

  • Temperatur: 130-140°C
  • Dielektrisk konstant: 4,2-4,8
  • Anvendelser: Generelle formål
FR-4 TG

Høj Tg FR-4

Forbedret termisk ydeevne med højere glasovergangstemperatur til krævende anvendelser.

  • Temperatur: 170-180°C
  • Dielektrisk konstant: 4,0-4,5
  • Anvendelser: Biler, industri
Rogers

Rogers materiale

Højfrekvente laminater med stabil dielektrisk konstant til RF- og mikrobølgeanvendelser.

  • Temperatur: 280°C+.
  • Dielektrisk konstant: 2,2-10,2
  • Anvendelser: RF, Mikrobølgeovn
Metal

Metalkerne

Aluminium- eller kobberbase for fremragende varmeafledning i LED-applikationer med høj effekt.

  • Termisk ledningsevne: 1-3 W/mK
  • Grundmateriale: Al/Cu
  • Anvendelser: LED, strøm

Produktion Proces

Vores strømlinede produktionsproces sikrer kvalitet og præcision

01
Skæring af materiale

Forberedelse af materiale

Præcisionsskæring af kobberbelagt laminat til den ønskede panelstørrelse med nøjagtig tykkelseskontrol.

02
PCB-boring

Boring

CNC-boring med høj præcision skaber huller til montering af komponenter og forbindelser mellem lagene.

03
Kobberbelægning

Plettering

Elektroløs og elektrolytisk kobberbelægning for at skabe ledende baner og hulvægge.

04
Påføring af loddemaske

Loddemaske og silketryk

Påføring af beskyttende loddemaske og påskrift til identifikation af komponenter.

Teknisk Specifikationer

Vores produktionskapacitet til produktion af stive printkort

1-32

Lag

Fremstilling af printkort med et eller flere lag

0,1 mm

Min linje/plads

Minimum sporbredde og -afstand

0,15 mm

Min. hulstørrelse

Minimum mekanisk borestørrelse

±0,05 mm

Dimensionstolerance

Nøjagtighed i konturmål

0,2-6,0 mm

Pladens tykkelse

Tilgængelig pladetykkelse

1 oz-6 oz

Kobbervægt med meget høj tæthed

Indre og ydre lags kobbertykkelse

Stiv printplade Produkter

Professionel fremstilling af stive printkort til forskellige anvendelser

FR-4 PCB

FR-4 PCB

Topfast har specialiseret sig i at levere et komplet udvalg af FR-4 PCB-tjenester, herunder standard FR-4,...

PCBProduktionKvalitet
Se detaljer Få et tilbud

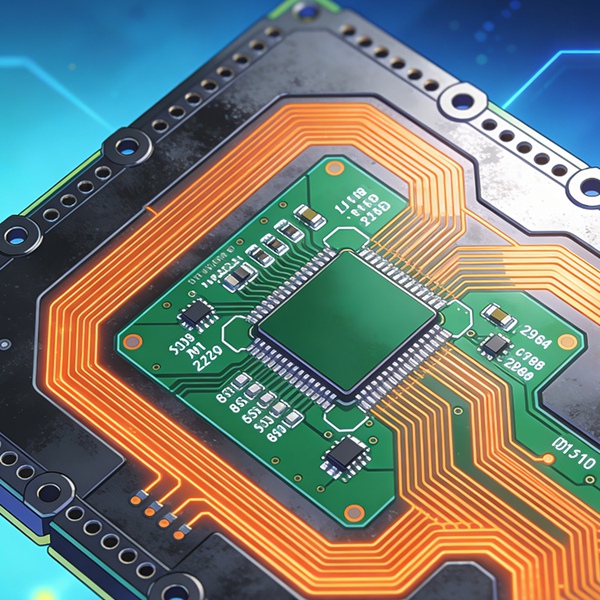

Metalkerne-printkort

Metalkerne-printkort

Tekniske egenskaber, fordele og anvendelsesscenarier for printkort med metalkerne. Som professionel producent af printkort...

PCBProduktionKvalitet
Se detaljer Få et tilbud
HDI-printkort

HDI-printkort

Denne artikel beskriver professionelle HDI PCB-produktionstjenester, der dækker avanceret stablingsteknologi, mikrovia-behandling og...

PCBProduktionKvalitet
Se detaljer Få et tilbud
Højfrekvent printkort

Højfrekvent printkort

Denne artikel giver et detaljeret overblik over Topfast's tekniske fordele som en professionel højfrekvent PCB...

PCBProduktionKvalitet
Se detaljer Få et tilbud
PCB med høj hastighed

PCB med høj hastighed

Højhastighedskredsløb er kredsløb, der bruges til højhastighedssignaloverførsel. De er specielt designet...

PCBProduktionKvalitet
Se detaljer Få et tilbud
Stiv PCB med høj TG

Stiv PCB med høj TG

Høj Tg (glasovergangstemperatur) er en nøgleindikator for PCB's varmebestandighed...

PCBProduktionKvalitet
Se detaljer Få et tilbud
Se alle produkter

OFTE STILLEDE SPØRGSMÅL

  • Kan man lave flere lag af stive plader, og hvor mange lag kan man lave?

    Selvfølgelig kan vi gøre op til 60 lag stive kredsløb, give Gerber-dokumenter og kortinstruktioner, der vil være professionelle teknikere til at følge op for at sikre, at den "høje kvalitet" på samme tid, men også for at opnå "hurtig levering".

  • Findes der branchedokumenter med lignende behov? Kan du sende dem til mig, så jeg kan se på dem?

    Vi kan ikke dele disse dokumenter.Når vi underskriver en kontrakt, underskriver vi en NDA-aftale med vores kunder om, at vi ikke må videregive kundens design for at maksimere kundens fordel. Vi er en troværdig og ansvarlig leverandør, og vi vil ikke videregive dine produkter til andre kunder, når de beder om dem i fremtiden. Bliv en troværdig leverandør af PCB-tjenester.

  • Hvis jeg vil bestille stive printplader, hvordan bestiller jeg dem så?

    Online: Få et gratis tilbud på vores hjemmeside. E-mail: 向op@topfastpcb.com Send en e-mail med følgende oplysninger: navn, firma, adresse, telefonnummer, e-mailadresse, produktnummer, antal, produkttid og andre oplysninger, du gerne vil dele med os. Vedhæft din gerber-fil. Ring til os: Hvis du har spørgsmål, er du velkommen til at ringe til os på +86 139 2957 6863.

  • Kan jeg lave et printkort, hvis jeg kun har et skema?

    Ja, det kan du godt. Vi kan lægge printkortet ud i henhold til dit skema og derefter arrangere produktionen. Send venligst dit skema og dine krav toop@topfastpcb.com, så giver vi et tilbud i overensstemmelse hermed.

  • Hvilke certificeringer har PCB-fabrikkerne?

    Alle vores produkter er IPC-klassificerede med ISO 14001; ISO 9001; CE; ROHS-certifikater osv. Vores produkter anvendes i vid udstrækning inden for kommunikation, medicinsk udstyr, industriel kontrol, strømforsyning, forbrugerelektronik og rumfart, bilindustri og andre områder.
