La panelización de PCB se utiliza ampliamente en la fabricación de productos electrónicos para mejorar la eficiencia de la producción. En lugar de producir placas individuales por separado, se agrupan varias placas de circuito impreso en un panel más grande durante la fabricación y el montaje.
La panelización ofrece varias ventajas:
- Mayor eficiencia de fabricación
- automatización mejorada del montaje
- coste de producción reducido
- manejo más fácil durante la fabricación
Sin embargo, un mal diseño de los paneles puede provocar problemas como el alabeo de la placa, daños por despiezado y desalineación del ensamblaje.
Comprender las directrices de diseño de panelización de PCB ayuda a los ingenieros a garantizar que las placas se fabriquen y ensamblen de forma eficiente.
Tabla de contenidos
¿Qué es la panelización de PCB?

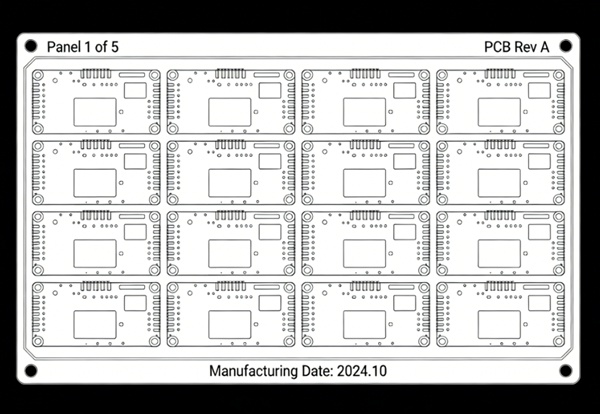

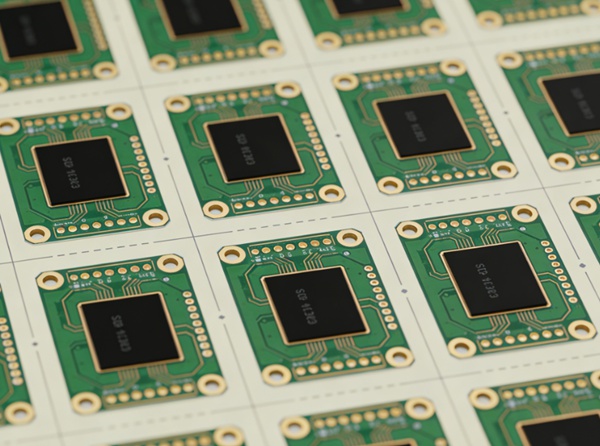

La panelización de PCB es el proceso de organizar múltiples diseños de PCB en un panel más grande para su fabricación.
Un panel de producción de PCB típico puede contener:
- varios tableros idénticos
- diferentes diseños de tablero
- cupones de prueba y áreas de utillaje
Tras el montaje, las placas se separan del panel mediante métodos de despiezado.
El proceso completo de fabricación de placas de circuito impreso se explica en: Explicación del proceso de fabricación de PCB
Por qué es importante la panelización de PCB
La panelización mejora tanto eficacia de fabricación y fiabilidad de montaje.
Las principales ventajas son:
Fabricación eficaz de placas de circuito impreso
El procesamiento de paneles más grandes aumenta el rendimiento y reduce el tiempo de preparación.
Automatización mejorada del montaje
Las máquinas "pick and place" manipulan los paneles más fácilmente que las tablas individuales.
Reducción de los daños por manipulación
Los paneles proporcionan estabilidad mecánica durante los procesos de montaje, como la impresión de pasta de soldadura y el reflujo.
Menor coste de fabricación
La panelización maximiza la utilización del material y reduce los residuos.
La relación entre eficiencia de fabricación y coste se analiza en: Cómo reducir el coste de las placas de circuito impreso sin comprometer la calidad
Métodos comunes de panelización de PCB
Se utilizan distintos métodos de panelización en función de la geometría del tablero y de los requisitos de producción.
Panelización V-Cut (V-Score)
El panelado en V utiliza ranuras poco profundas en forma de V a lo largo de los bordes del tablero.
Características:
- Las placas permanecen conectadas durante el montaje
- la separación se produce después del montaje
- adecuado para tableros rectangulares
Ventajas:
- diseño sencillo
- menor coste de fabricación
Limitaciones:
- no apto para tableros de formas irregulares
Panelización de pestañas
El enrutamiento por pestañas utiliza pequeñas pestañas separables para conectar las placas dentro del panel.
Funciones:
- Los bordes fresados definen los contornos del tablero
- Pequeñas lengüetas para sujetar las tablas
- las perforaciones de mordedura de ratón ayudan a la separación
Ventajas:
- admite tableros de formas complejas
- disposición flexible de los paneles
Panelización de raíles macizos
Algunos paneles incluyen raíles adicionales a lo largo de los bordes.
Rails se utilizan para:
- transporte de cinta
- colocación sujeción máquina
- colocación de fiduciales
Los raíles de montaje se retiran después de la fabricación.
Directrices sobre el tamaño de los paneles de circuito impreso
El tamaño de los paneles depende tanto del equipo de fabricación como de las máquinas de montaje.
Tamaños típicos de los paneles:
| Tipo de panel | Tamaño típico |
|---|---|
| Panel PCB estándar | 18 × 24 pulgadas |
| Paneles de producción más pequeños | 12 × 18 pulgadas |
El tamaño de los paneles debe ajustarse a las capacidades del fabricante.

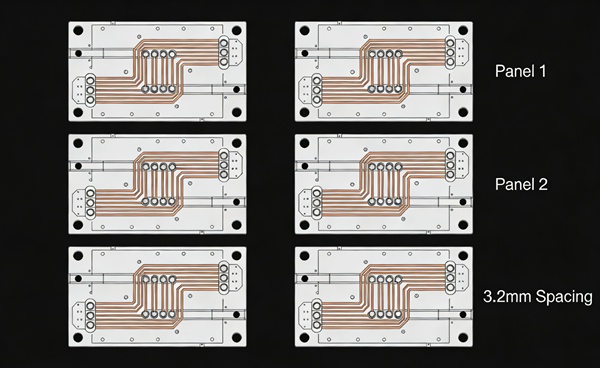

Distancia entre placas en el diseño de paneles
El espacio entre las tablas es necesario para las herramientas de fresado o los cortes en V.
Pautas típicas:
Distancia entre cortes en V: 0 mm (borde compartido)
Distancia entre pestañas: 2-3 mm
Un espaciado adecuado evita daños mecánicos durante la despanelización.
Orificios para herramientas y marcas de referencia
La panelización debe incluir características de referencia para el equipo de montaje.
Orificios para herramientas
Se utiliza para la alineación mecánica durante el montaje.
Pautas típicas:
- Orificios de 3 mm de diámetro
- situados cerca de las esquinas del panel
Marcas fiduciales
Utilizado por las máquinas pick-and-place para la alineación óptica.
Tipos:
- fiduciales globales (a nivel de panel)
- fiduciales locales (área del componente)
Una alineación adecuada mejora la precisión de la colocación.
Cómo diseñar un panel PCB (paso a paso)
Los ingenieros suelen seguir un proceso estructurado a la hora de crear diseños de paneles.
- Paso 1 - Determinar el volumen de producción
Los prototipos de bajo volumen pueden no requerir una panelización compleja.
- Paso 2 - Elegir el método de panelización
Seleccione el corte en V o el trazado de pestañas en función de la forma de la placa.
- Paso 3 - Definir los carriles de los paneles
Añada raíles si el equipo de montaje requiere soporte adicional.
- Etapa 4 - Colocación de los puntos de referencia y de los orificios para herramientas
Asegúrese de que las máquinas pueden alinear el panel con precisión.
- Paso 5 - Ejecutar comprobaciones DFM
Los fabricantes verifican que la disposición de los paneles sea compatible con los equipos de fabricación.
El proceso de revisión DFM se explica en: Lista de comprobación DFM de PCB antes de enviar archivos Gerber
Errores comunes en la panelización de PCB
Varios errores de diseño comunes pueden afectar a la eficacia de la fabricación.
Paneles sin carriles de montaje
Algunos sistemas de montaje automatizados requieren raíles para el transporte por cinta.
Espacio insuficiente entre las tablas
Las placas pueden agrietarse durante la despanelización.
Ausencia de marcas de referencia
Las máquinas de colocación pueden experimentar errores de alineación.
Lengüetas de separación débiles
Los paneles pueden romperse prematuramente durante la manipulación de montaje.
Consideraciones sobre la fabricación
Los fabricantes de placas de circuito impreso suelen revisar los diseños de los paneles durante el análisis de ingeniería CAM.
Evalúan:
- dimensiones del panel
- espacio entre tableros
- métodos de depanelización
- diseño de raíles
- colocación de fiduciales
En fabricantes de PCB como TOPFASTLos diseños de panelización suelen optimizarse durante la fase de revisión de ingeniería para mejorar tanto la eficacia de la fabricación como la fiabilidad del montaje.
Conclusión
La panelización de PCB es un paso importante que conecta el diseño de PCB con los procesos de fabricación y montaje.
Siguiendo las directrices de diseño de la panelización -tales como el tamaño adecuado de los paneles, las reglas de espaciado y los métodos de separación- los ingenieros pueden mejorar significativamente la eficiencia de la producción y reducir los riesgos de fabricación.
El diseño adecuado de los paneles también garantiza la compatibilidad con los sistemas de montaje automatizados y ayuda a mantener una calidad de producción constante.
Preguntas más frecuentes
R: La panelización de placas de circuito impreso es el proceso de combinar varias placas de circuito impreso en un único panel para su fabricación y montaje.
R: El corte en V utiliza ranuras a lo largo de los bordes de las planchas para separarlas, mientras que el fresado con lengüetas conecta las planchas mediante lengüetas separables con perforaciones.
R: Las marcas de referencia ayudan a las máquinas de montaje automático a alinear el panel con precisión durante la colocación de los componentes.
R: Para el enrutamiento de pestañas, el espaciado suele ser 2-3 mm, mientras que los paneles cortados en V pueden compartir bordes con una separación mínima.
